Delta VFD022E21A Айнымалы жиілікті драйвер | Жаңа

Өнімге шолу

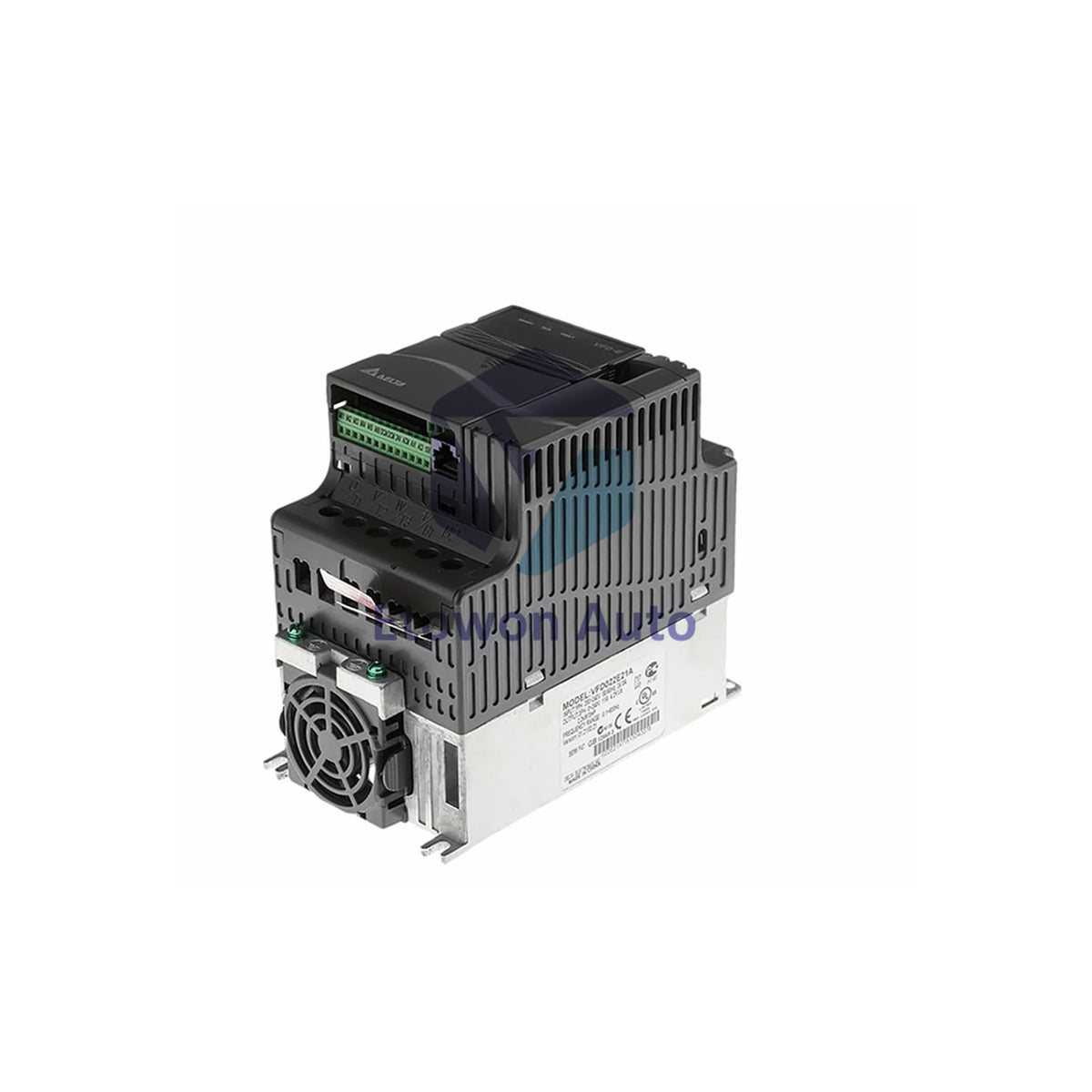

Delta Electronics VFD022E21A — бұл әмбебап VFD-E сериясына жататын жоғары өнімді сенсорсыз векторлық AC микро драйвер. Үздіксіз 3 ат күші (2.2 кВт) қуат беруге арналған, бұл ықшам инвертор бір фазалы 230 В кіріс конфигурациясымен және 11 Амперге дейінгі өнеркәсіптік моторларды басқаруға арналған берік 3 фазалы шығысымен ерекшеленеді. VFD-E сериясы икемді модульдік орналасуымен, қатар орнатуға және өріс автобусы коммуникация желілері үшін плагиндік кеңейту карталарын қолдаумен ерекшеленеді. Құрылғыда кіріктірілген RFI сүзгілері мен ішкі динамикалық тежелу транзисторы бар, VFD022E21A автоматтандырылған өндіріс желілерінде, конвейерлік циклдарда және сұйықтық сорғы станцияларында ерекше момент бақылауы мен жылдамдық дәлдігін қамтамасыз етеді.

Негізгі техникалық артықшылықтар

Сенсорсыз векторлық басқару (SVC)

Драйвер жетілдірілген ашық циклді векторлық басқару логикасын қамтиды, ол мотордың сырғып кету параметрлерін динамикалық түрде есептейді. Бұл жоғары бастапқы момент пен әртүрлі механикалық жүктеме талаптарында дәл жылдамдықты реттеуді қамтамасыз етеді, қымбат сыртқы энкодер кері байланысын қажет етпей.

Интеграцияланған динамикалық тежелу транзисторы

Бұл модельде ішкі динамикалық тежелу чоппер тізбегі стандартты түрде бар. Қосымша сыртқы қуат резисторымен жұптастырылғанда, драйвер жылдам тежелу циклдарын басқарады және инерциялық жүктемелерді бақылап, артық кернеу қателіктерін тудырмайды.

Жоғары жиілікті қолдану ауқымы

600 Гц-ке дейінгі жоғары максималды жиілікті шығара алатын VFD022E21A арнайы жоғары жылдамдықты жабдықтарға өте қолайлы. Ол процесс зауыттарында кең таралған дәл шпиндельдермен, жоғары жылдамдықты желдеткіштермен және жылдам араластыру жабдықтарымен тегіс жұмыс істейді.

Техникалық сипаттамалар

Орнату және техникалық қызмет көрсету

B рамка панелінің кеңістік бөлуі

Frame B корпусының өлшемдері 6.85 x 3.94 x 5.35 дюйм және таза салмағы шамамен 1.2 кг (2.65 фунт). Ол стандартты DIN-рельске немесе тікелей панельге орнатуға өте ыңғайлы. Электр шкафы ішінде алюминий салқындатқыштар арқылы қоршаған ауаның енуіне мүмкіндік беру үшін дұрыс тік орналасуды сақтаңыз.

Бір фазалы кіріс қуатын қосу

Бір фазалы 200–240 В айнымалы ток көзінің сымдарын тікелей L1 және L2 терминалдарына қосыңыз. U, V және W терминалдарына қуат желілерін бермеңіз, себебі олар тек қозғалтқышқа теңдестірілген 3-фазалы ток таратуға арналған.

Оператор интерфейсін басқару

Стандартты VFD022E21A құрылғысында алдын ала орнатылған сандық пернетақта жоқ екенін ескеріңіз. Оператор басқару элементтері, сыртқы мәтіндік пернетақталар және потенциометрлік аксессуарлар мониторинг панелінің қажеттіліктеріне байланысты бөлек сатып алынуы керек.

Инженерлік артықшылықтар

Модульдік кеңейту опциялары

VFD-E дизайны әртүрлі клип-он кеңейту тақталарын қолдайды. Бұл автоматтандыру топтарына қосымша I/O терминалдарын немесе Modbus, Profibus, DeviceNet, CANopen сияқты өнеркәсіптік желі қосылымдарын оңай қосуға мүмкіндік береді.

DC инъекция тежегішінің өнімділігі

Қозғалтқыш білігіне тұрақты тұрақты момент қолдануға мүмкіндік беретін дәл DC инъекция параметрлері бар. Бұл ауыр механикалық желдеткіштер немесе конвейерлер айнала бастағанға дейін бақылаусыз сырғануды тоқтатады.

Орын үнемдейтін рельсті орналастыру

Жоғары тиімді орналасу және тиімді жылу тарату арналары бар, бірнеше VFD-E құрылғыларын стандартты рельстерге қатар орнатуға болады. Бұл ықшам қораптар ішінде тығыз қозғалтқыш топтастыруға мүмкіндік береді.

Техникалық жиі қойылатын сұрақтар

Q1: VFD022E21A моделін 3-фазалы кіріс желісінде қолдануға бола ма?

A1: Жоқ, VFD022E21A моделі арнайы 1-фазалы 200–240 В айнымалы ток көзінен жұмыс істеуге арналған. Ол осы бір фазалы кірісті ішкі түрде теңдестірілген 3-фазалы айнымалы жиілікті шығуға түрлендіреді, стандартты айнымалы ток индукциялық қозғалтқыштар үшін.

Q2: Бұл айнымалы ток қозғалтқышы ең жоғары қандай шығу жиілігін қолдай алады?

A2: Қозғалтқыш максималды 600 Гц жиілікті шығара алады. Бұл кең жұмыс терезесі оны жоғары жылдамдықты құрал шпиндельдерін, орталықтан тепкіш желдеткіштерді немесе арнайы ағаш өңдеу жабдықтарын іске қосуға ыңғайлы етеді.

Q3: Ішкі құрылымда біріктірілген динамикалық тежегіш резисторы бар ма?

A3: Модульде біріктірілген динамикалық тежегіш чоппер транзисторы бар. Алайда, физикалық қуатты тежегіш резистор бөлек сатылады. Қалпына келтірілетін тежегіш жылуды қауіпсіз тарату үшін сыртқы резисторды орнату қажет болады.
