Bently Nevada 330901-00-32-05-02-CN | ClickLoc зонд

Өнімге шолу

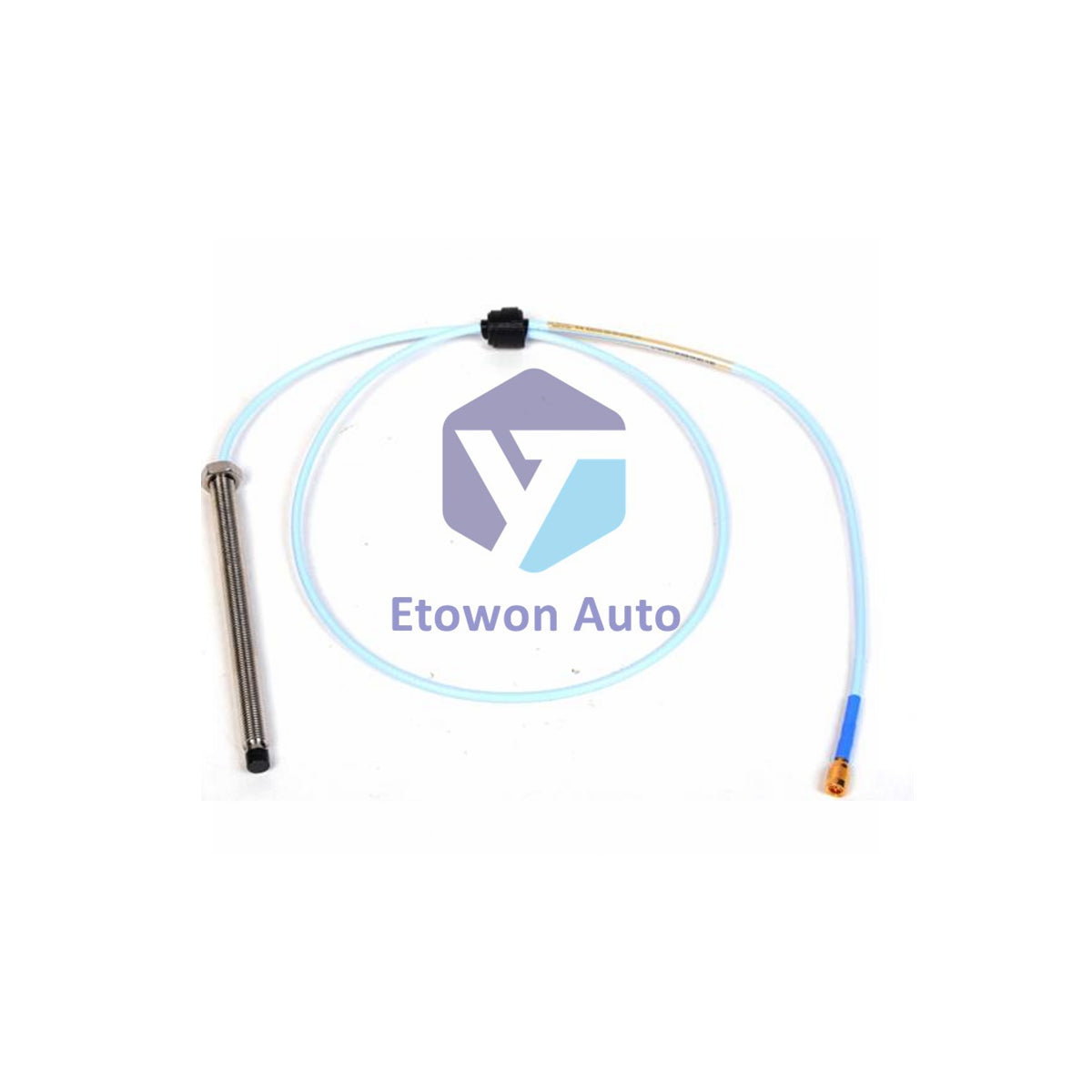

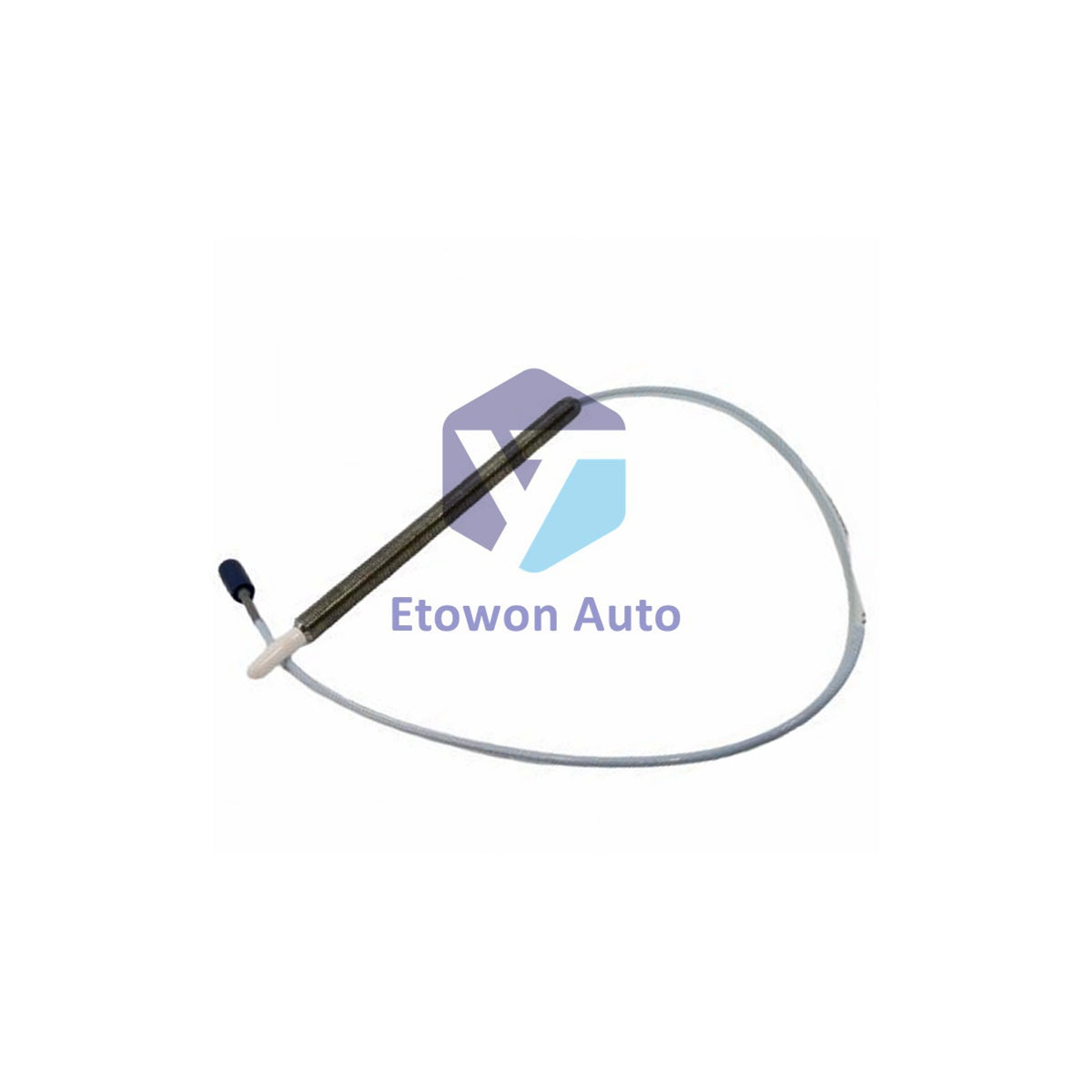

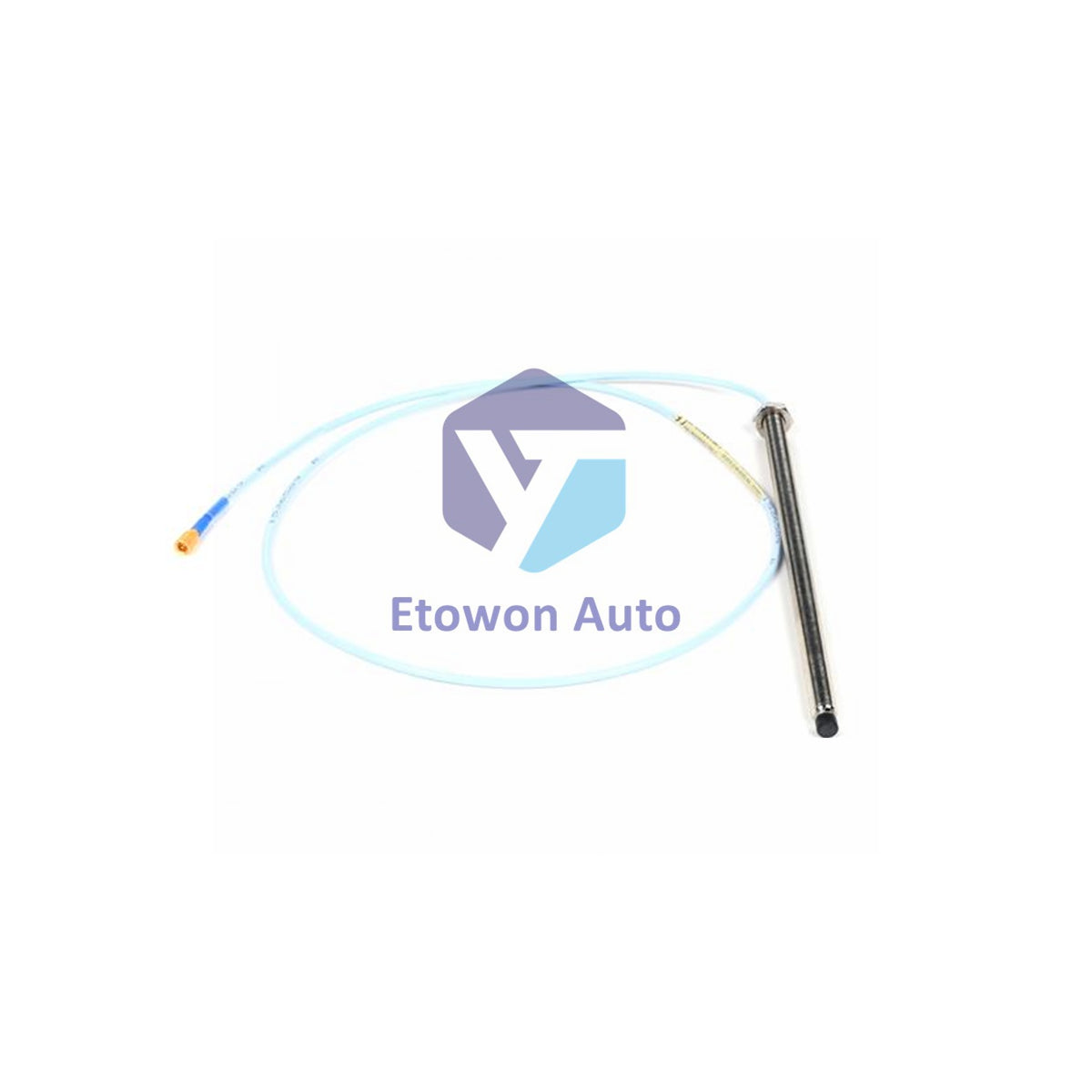

330901-00-32-05-02-CN — Bently Nevada компаниясының жоғары дәлдіктегі 3300 NSv жақындық зондтары, кеңістіктің шектеулігіне байланысты кішірек сенсор ізін қажет ететін қолданбаларға арнайы жасалған. Бұл 1/4-28 UNF жіпті зонд 3,2 дюймдік корпустың ұзындығына және 0,5 метрлік (20 дюйм) жалпы кабель ұзындығына ие, миниатюралық коаксиалды ClickLoc қосқышымен жабдықталған. Конфигурацияға байланысты шамамен 14 г-нан 150 г-ға дейінгі салмағы (0,5-тен 5,3 унцияға дейін) бар, ол маңызды діріл мен позицияны өлшеу үшін жеңіл әрі берік шешім ұсынады. AISI 304 тот баспайтын болат корпусы мен полифенилен сульфиді (PPS) ұшымен жасалған бұл зонд ең талапшыл өнеркәсіптік ортада жұмыс істеуге арналған.

Техникалық сипаттамалар

Инженерлік артықшылықтар

• Жеңіл дизайн: ең жоғары салмағы 150 г болғандықтан, бұл зонд сезімтал бекіткіштерге механикалық жүктемені азайтады және өнеркәсіптік деңгейдегі беріктікті сақтайды.
• Берік материалдар: PPS ұшы мен 304 тот баспайтын болат корпусы химиялық әсерлер мен жоғары жылдамдықтағы машиналардағы физикалық тозуға төзімділікті қамтамасыз етеді.
• Жоғары температураға төзімділік: 177°C дейін жұмыс істеуге арналған, бірақ пайдаланушылар -34°C төмен температурада Viton O-ring қысым тығыздағышының әсерін ескеруі керек.
• Стандартталған қосылу: 75 Ω коаксиалды FEP оқшауланған кабель және ClickLoc қосқышы жақындатқышқа тұрақты, төмен шуылы бар сигнал жолын қамтамасыз етеді.

Орнату және момент талаптары

330901-00-32-05-02-CN орнатылғанда, жіптің ең үлкен енуі 0,375 дюйммен шектеледі. Қауіпсіз бекіту үшін ұсынылған 5,1 N•m (45 in•lb) моментін қолдану маңызды; 7,3 N•m (65 in•lb) аспауы керек. 14–150 г аралығындағы ықшам салмағына қарамастан, зонд Viton O-ring арқылы дифференциалды қысымды көтеруге арналған, бірақ жеткізу алдында қысымға тексерілмеген. Дұрыс момент AISI 304 SST корпусының жоғары діріл кезінде құрылымдық тұтастығын сақтауға көмектеседі.

Техникалық жиі қойылатын сұрақтар

С1: "CN" мақұлдауының маңызы неде?
Ж1: "CN" қосымшасы елге тән агенттік мақұлдауларын білдіреді, бұл зондтың өнеркәсіптік және қауіпті орындарда жергілікті нормативтік талаптарға сай екенін растайды.

С2: Салмаққа кабель мен қосқыш кіреді ме?
Ж2: Иә, 14 г-нан 150 г-ға дейінгі салмақ аралығы зонд жинағын, оның ішінде 0,5 метрлік кабель мен ClickLoc қосқышын қамтиды.

С3: Бұл зонд стандартты 3300 XL Proximitors-пен үйлесімді ме?
Ж3: 3300 NSv сериясы әдетте нақты NSv Proximitor сенсорларымен бірге қолданылады, себебі ол стандартты 8 мм жүйелерге қарағанда басқа мақсатты өлшемдерге арналған.
