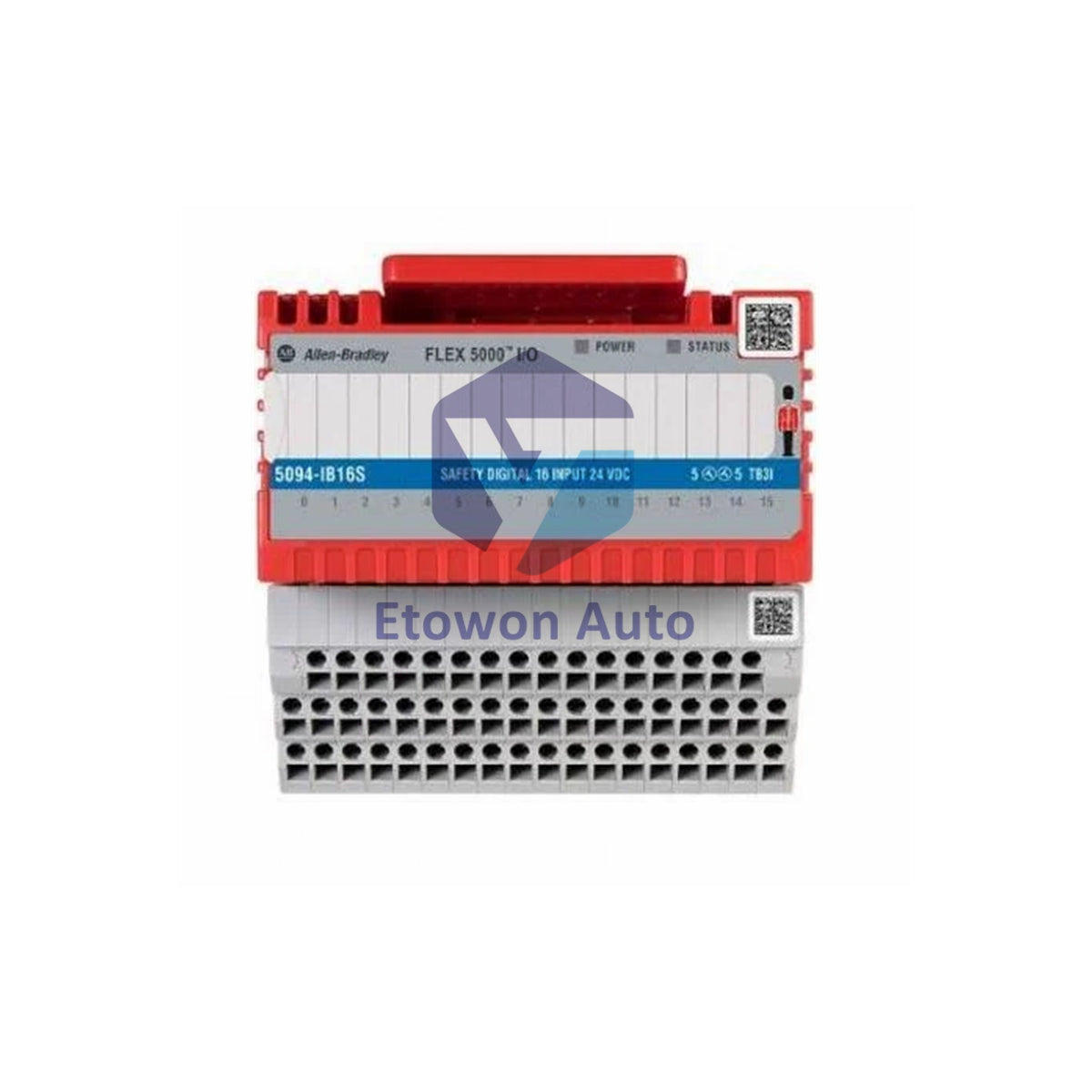

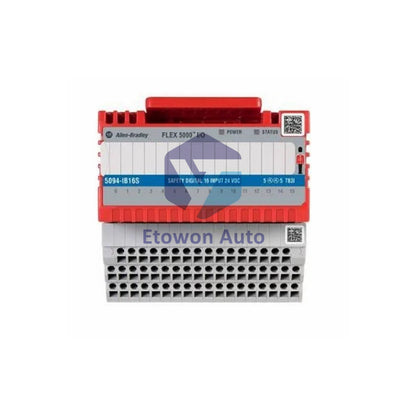

Allen-Bradley FLEX 5000 5094-IB16S | 16-арналы кіріс

Өнімге шолу

Allen-Bradley 5094-IB16S — бұл сіздің өнеркәсіптік автоматтандыру архитектураңызға маңызды қауіпсіздік функцияларын біріктіруге арналған жоғары тығыздықтағы FLEX 5000 Қауіпсіздік Кіріс Модулі. 16 сіңіретін кіріс арнасы бар бұл модуль төтенше тоқтату тізбектерін, қауіпсіздік қақпаларын және жарық перделерін бақылауға арналған. FLEX 5000 платформасының бөлігі ретінде ол EtherNet/IP арқылы CIP Safety арқылы байланысатын таралған қауіпсіздік I/O ұсынады, жоғары жылдамдықтағы реакция уақыттары мен жетілдірілген диагностикамен қамтамасыз етеді. Тек 136 грамм (0.30 фунт) салмағы бар 5094-IB16S қауіпсіздікке аса маңызды машина басқару жүйелерінде сенімді жұмыс істейді және жеңіл әрі ықшам өлшемді.

Техникалық сипаттамалар

Инженерлік артықшылықтар

Жетілдірілген машина қауіпсіздігін біріктіру

5094-IB16S Қауіпсіздік тұтастығы деңгейі (SIL) талаптарына сай қолданбаларға арнайы жасалған. Жүйе мен алаң арасындағы оқшаулау мен 16 жеке диагностикалық арнаны қамтамасыз ете отырып, ол роботтық ұяшықтың қауіпсіздік периметрін немесе басу машинасының қорғау аймақтарын егжей-тегжейлі бақылауға мүмкіндік береді. Бұл қауіпсіздік сымдарын күрделендірмей, машинаның қауіпсіздік тізбегінің сенімділігін арттырады.

Кең ауқымды диагностикалық мүмкіндіктер

Әр арна үшін жарық диодты күй индикаторларымен жабдықталған модуль алаңдағы мәселелерді жедел анықтауға визуалды кері байланыс береді. Ішкі жағынан, 5094-IB16S Logix контроллеріне қысқа тұйықталу немесе сым үзілу сияқты егжей-тегжейлі ақаулар туралы хабарлайды, бұл қауіпсіздік тоқтауларынан тез қалпына келуге және жүйенің жалпы тоқтау уақытын азайтуға мүмкіндік береді.

Қатаң сәйкестік және қорғау

T4 қауіпсіздік кодтарына сай және ATEX/IECEx стандарттарына сәйкес келетін бұл модуль әртүрлі өнеркәсіптік ортаға жарамды. Оның 250V AC үздіксіз оқшаулау қорғанысы арқа тақтасын және FLEX 5000 тірегінің қалған бөлігін алаңдағы электрлік ақаулардан қорғайды, жеңіл 136 г салмағына қарамастан аппараттық құралдың ұзақ мерзімді қызмет етуін қамтамасыз етеді.

Орнату және сымдарды жалғау нұсқаулығы

• Орнату: Модуль стандартты 35 мм DIN рельсіне сәйкес FLEX 5000 терминал базасы арқылы бекітіледі. Модульдің коммуникациялық арқа тақтасымен тұрақты электрлік байланыста болуын қамтамасыз ету үшін оны мықтап бекітіңіз.
• Кіріс сымдары: Сигнал қосылымдары үшін 0.34-тен 2.5 мм² дейінгі сымды пайдаланыңыз. Сіңіретін кіріс модулі ретінде алаң құрылғысы кіріс терминалдарына көзден шығатын (PNP) сигнал беруі керек.
• Қуат қосылымы: Сенсор қуат порттарына тұрақтандырылған 24V DC қуат көзін қосыңыз. Қуат тарату үшін сымның өлшемі 2.5 мм² (көп сымды) болуы тиіс, себебі сенсордың максималды ток сыйымдылығы 1.8A.
• Конфигурация: Қауіпсіздік параметрлерін, мысалы, импульсті тестілеу және кіріс сәйкессіздігі уақыттарын, Studio 5000 Logix Designer бағдарламасында сіздің нақты қауіпсіздік сенсор талаптарыңызға сәйкес баптаңыз.

Техникалық жиі қойылатын сұрақтар

С1: 5094-IB16S қажетті терминал блогын (RTB) қамти ма?

Ж1: Жоқ, пакетке қауіпсіздік модулі мен орнату құжаттамасы кіреді. Коннекторлар, кабельдер және терминал базалары сіздің нақты сымдау қажеттіліктеріңізге байланысты бөлек тапсырылады.

С2: Бұл Allen-Bradley модулін өте суық немесе ыстық ортада қолдануға бола ма?

Ж2: 5094-IB16S жұмыс температурасы 0°C-тан 60°C-қа дейін бағаланған. Осы диапазоннан тыс қолданбалар үшін "XT" (Ұзартылған температура) сериялары туралы техникалық топқа хабарласыңыз.

С3: Бұл модуль стандартты (қауіпсіздік емес) FLEX 5000 адаптерлерімен үйлесімді ме?

Ж3: Иә, 5094-IB16S FLEX 5000 EtherNet/IP адаптерлерімен қолдануға болады. Алайда, қауіпсіздік деректері функционалды қауіпсіздік рейтингіне жету үшін GuardLogix немесе ұқсас қауіпсіздік деңгейі бар контроллер арқылы өңделуі тиіс.
