22F-RF012-BL

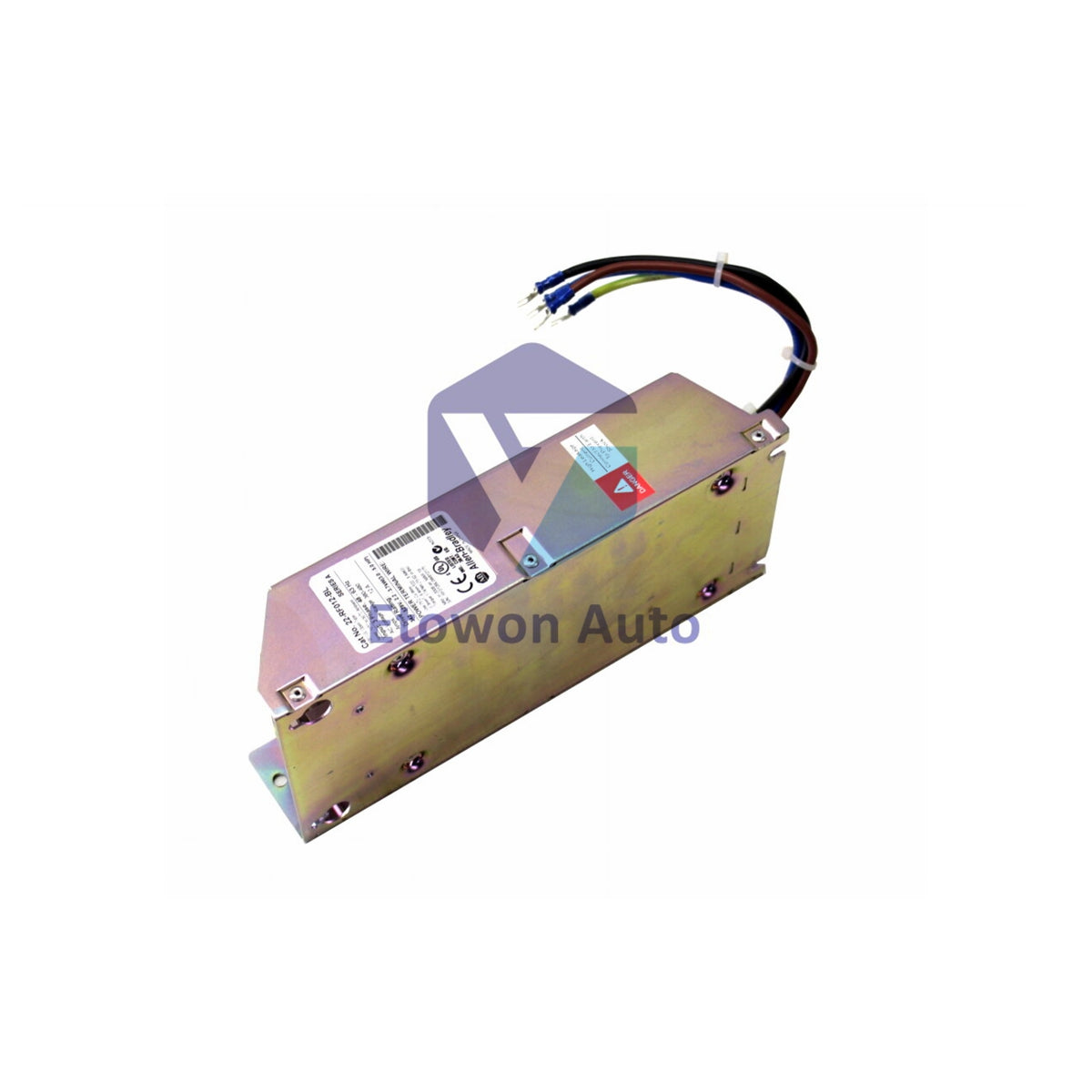

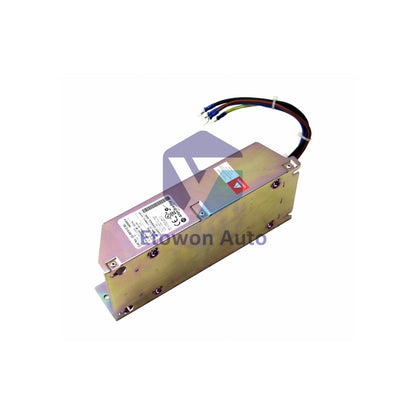

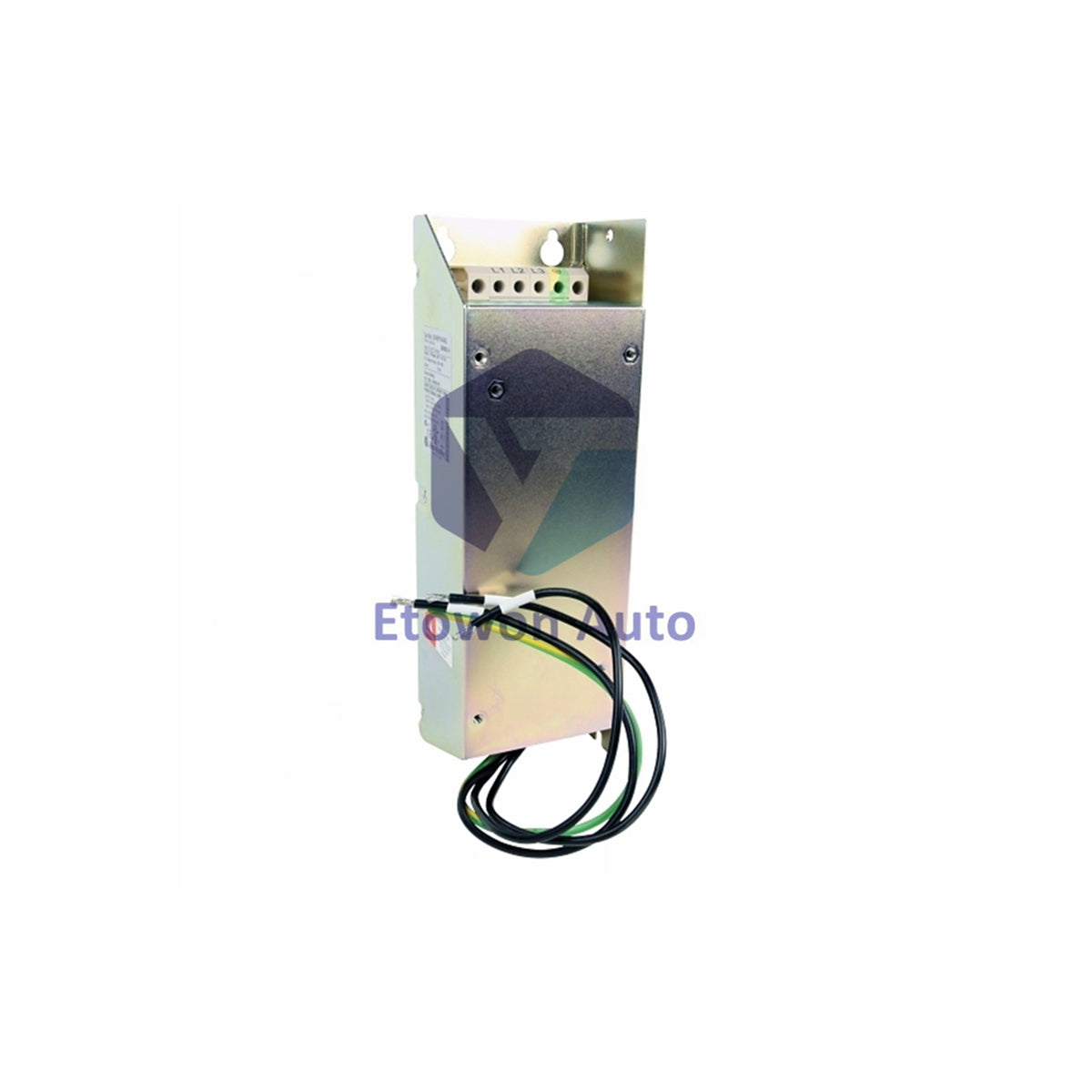

Allen-Bradley 22F-RF012-BL PowerFlex 4M EMC Filter 12A

Тек 4 дана қалды

  • Manufacturer: Allen-Bradley

  • Product No.: 22F-RF012-BL

  • Product Type: Filter Kit

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 2100g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Күндік Қайтару Саясаты · 12 Айлық Кепілдік
  • Жылдам жеткізу
  • 24/7 Қолдау
  • Сапа кепілдігі

Сипаттамасы

Product Overview

The Allen-Bradley 22F-RF012-BL is an external EMC/RFI line filter kit designed for use with PowerFlex 4M Adjustable Frequency AC Drives. Engineered to suppress conducted electromagnetic interference (EMI) and radio frequency interference (RFI) on the AC input power lines, this filter ensures compliance with strict European EMC directives and international noise standards. Operating across an input voltage range of 380-480V AC (50/60 Hz) with a rated current of 12A, the 22F-RF012-BL supports drive power capacities from 6 to 8 kW. With a net weight of 2.1 kg, robust Class B insulation, and 1500V AC dielectric strength, it provides high noise attenuation and long-term operational safety across demanding industrial environments.

Technical Specifications

Parameter Specification
Product Model 22F-RF012-BL
Manufacturer / Product Family Allen-Bradley / PowerFlex 4M
Product Type EMC / RFI Line Filter Kit
Rated Input Voltage 380 to 480V AC (3-Phase)
Rated Current 12 Amps
Frequency Rating 50 / 60 Hz
Drive Power Capacity Range 6 to 8 kW
Cable Length Option Long Cable Capability
Insulation & Dielectric Strength Class B Insulation | 1500V AC Dielectric Test Voltage
Dimensions (W x H x D) 180 x 130 x 110 mm (7.09 x 5.12 x 4.33 in)
Net Weight 2.1 kg (4.63 lbs)
Operating Temperature Range -25°C to 60°C (-13°F to 140°F)
Certifications & Compliance CE, UL, RoHS Compliant

Key Operational Features

  • EMC & RFI Attenuation: Effectively reduces harmonic noise feedback into the mains utility supply, preventing operational disruptions in surrounding control electronics.
  • Footprint / Flange Mounting Compatibility: Designed for direct integration alongside or behind PowerFlex 4M drive enclosures to optimize panel space.
  • Extended Cable Length Support: Built to accommodate longer motor output leads while maintaining strict electromagnetic compatibility limits.
  • Wide Temperature Range: Operates continuously from -25°C up to 60°C without de-rating, suitable for aggressive enclosure environments.

Installation & Field Wiring Guidelines

1. Mounting Placement: Mount the EMC filter as close as possible to the PowerFlex 4M AC drive input terminals using a conductive, unpainted metallic backplate to establish low-impedance RF grounding.

2. Grounding & Shielding: Connect the protective earth (PE) ground studs directly to the main system ground bus. Ensure all motor cabling shields are properly clamped at both ends.

3. Input Power Terminal Connections: Wire incoming 380-480V AC 3-phase mains lines to the LINE side of the filter, and connect the LOAD terminals directly to the L1, L2, and L3 inputs of the variable frequency drive.

Frequently Asked Questions (FAQs)

Q1: What is the main purpose of adding the 22F-RF012-BL filter to a PowerFlex 4M drive?
A1: It suppresses high-frequency noise and conducted emissions generated by the drive switching circuitry, meeting EN/IEC 61800-3 EMC regulatory requirements.

Q2: What AC voltage and current ratings apply to the 22F-RF012-BL?
A2: The module is rated for 380-480V AC, 3-phase systems at 50/60 Hz, supporting a continuous operational current of up to 12 Amps.

Q3: What certifications does the Allen-Bradley 22F-RF012-BL carry?
A3: The unit holds CE marking, UL listing, and RoHS environmental compliance certifications.
