  • 22C-B012H103-1
1 3

22C-B012H103

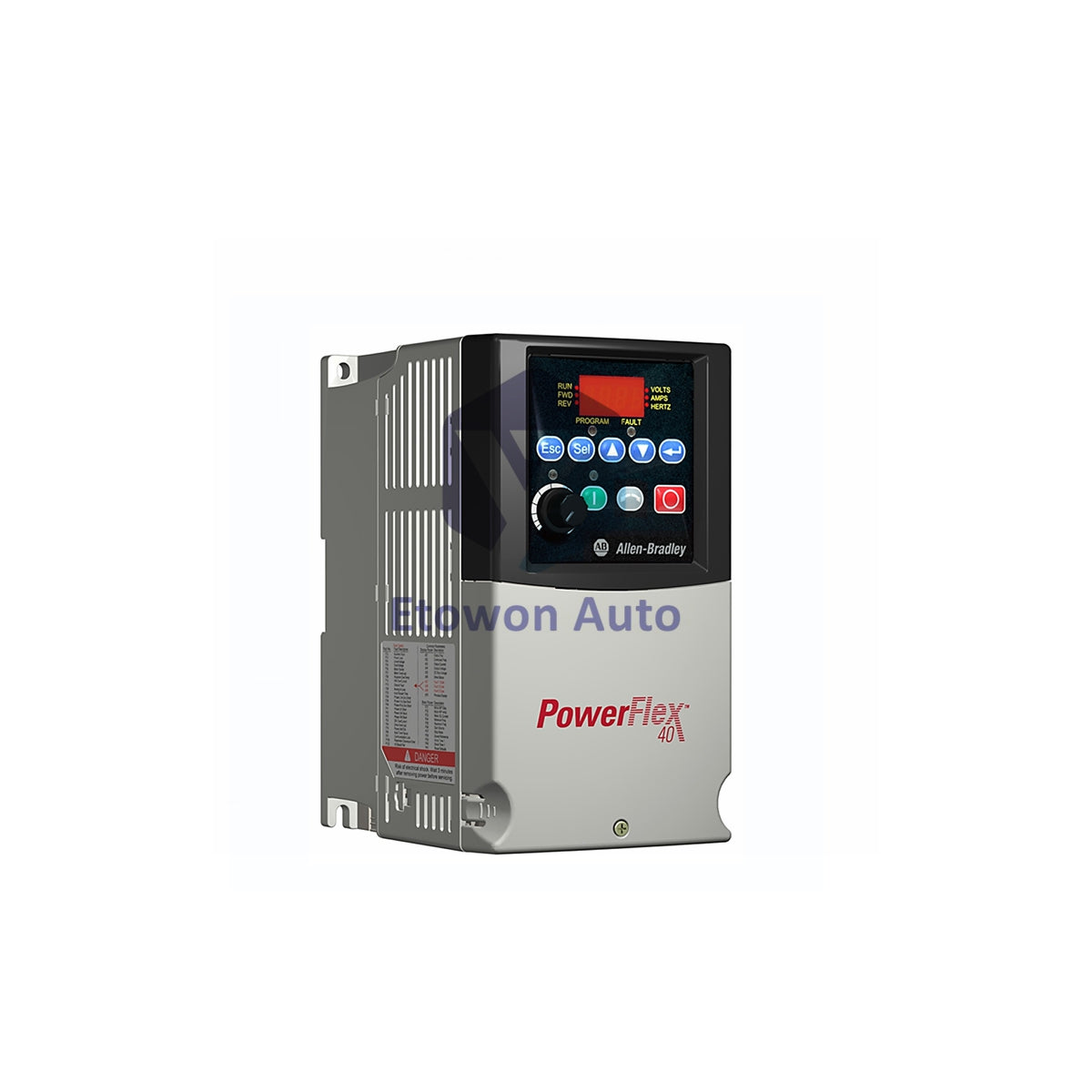

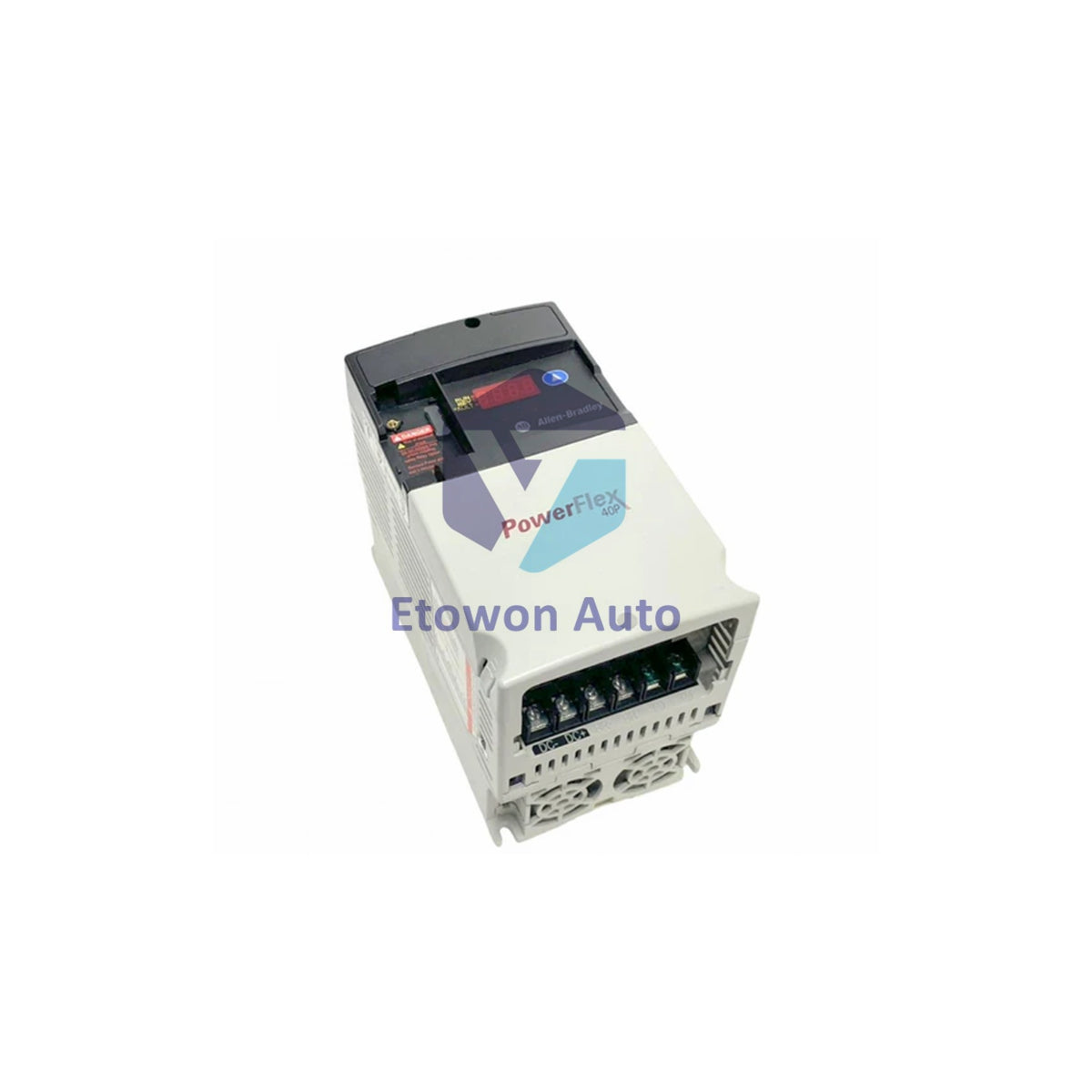

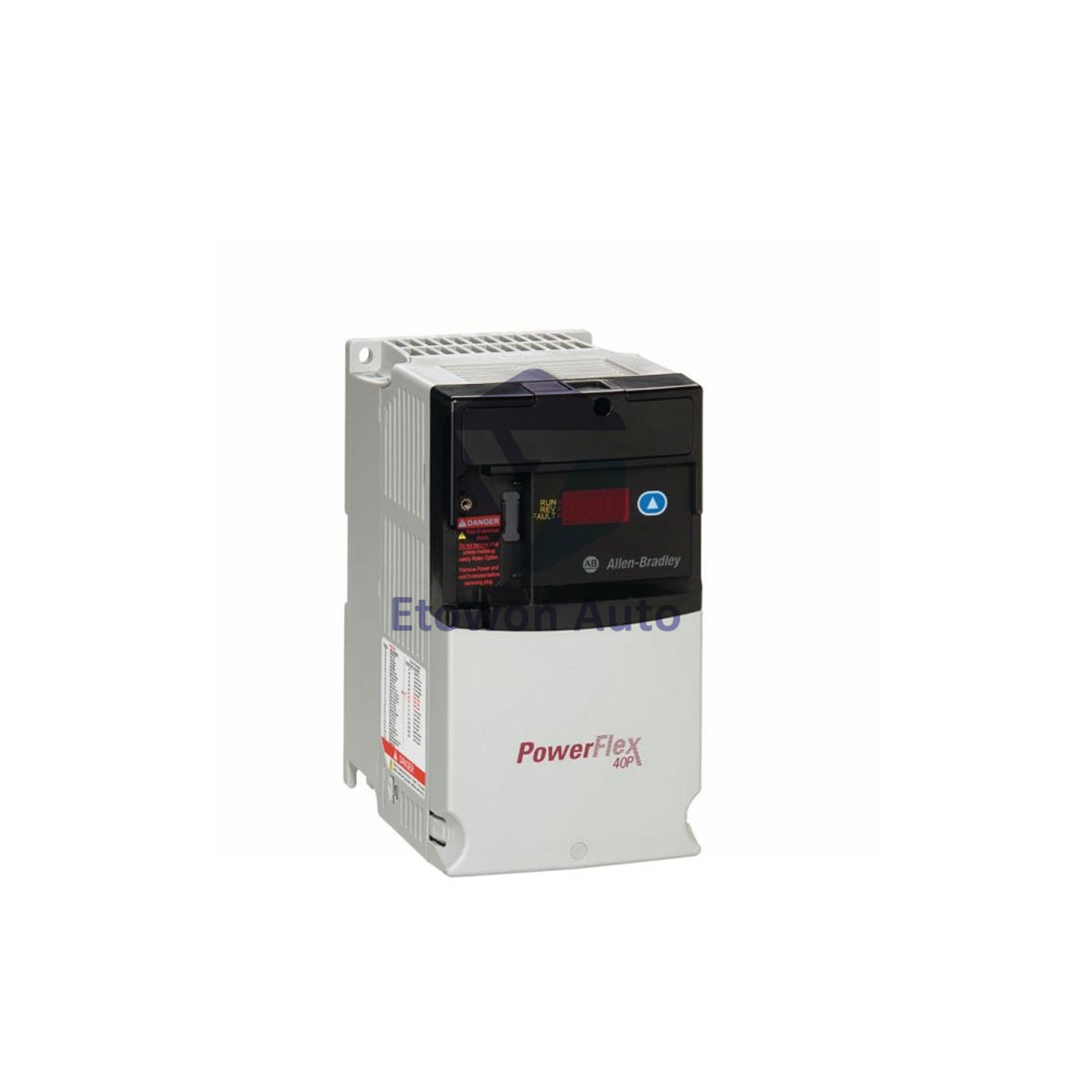

Allen-Bradley 22C-B012H103 PowerFlex 400 | Drive

Қорда (13 дана), жөнелтуге дайын

  • Manufacturer: Allen-Bradley

  • Product No.: 22C-B012H103

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 3600g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Күндік Қайтару Саясаты · 12 Айлық Кепілдік
  • Жылдам жеткізу
  • 24/7 Қолдау
  • Сапа кепілдігі

Сипаттамасы

Product Overview

The Allen-Bradley 22C-B012H103 is a versatile PowerFlex 400 Adjustable Frequency Drive specifically optimized for fan and pump applications. Operating on a 200-240V AC input, this 3 HP (2.2 kW) drive delivers a continuous output current of 12A. Designed to maximize energy efficiency and system longevity, the Allen-Bradley 22C-B012H103 utilizes sensorless vector control to provide precise speed regulation for HVAC systems and water treatment facilities.

Technical Configuration

Engineered for high-efficiency motor control and seamless building automation:

  • Brand: Allen-Bradley (Rockwell Automation)
  • Model Number: 22C-B012H103
  • Power Output: 3 HP / 2.2 kW (12 Amps Continuous)
  • Input Rating: 200-240V AC (±10%), 50/60 Hz
  • Control Method: Sensorless Vector Control
  • Frequency Range: 0 to 400 Hz (Adjustable)
  • Communication: Built-in RS485 (Supports BACnet, Metasys N2, and P1)
  • Efficiency: 97.5% at full load

Technical Specifications

Requirement Detailed Specification
Unit Weight 3.6 kg (7.9 lbs)
Operating Temperature -10°C to +45°C (14°F to 113°F)
Humidity 5–95% non-condensing
Installation Wall mount or 35mm DIN rail
Clearance Requirements 100mm (Top and Bottom)
Storage Temp -40°C to +70°C

Engineering Advantages

The Allen-Bradley 22C-B012H103 is a premier choice for reducing operational costs, capable of slashing energy consumption by up to 30% in pump and fan systems. With a weight of 3.6 kg, it offers a high power-to-weight ratio in a compact chassis. It includes specialized features like "Purge" and "Sleep/Wake" modes for HVAC efficiency, and it prevents hydraulic "water hammer" by providing smooth acceleration and deceleration ramps. Integrated Auto-Restart capabilities ensure that critical systems resume operation immediately following a power failure without manual intervention.

Technical FAQs

Q1: Does this drive require an external cooling fan?
A1: No, the 22C-B012H103 is designed for efficient passive cooling, provided the 100mm top and bottom clearance requirements are met for adequate airflow.

Q2: Which communication protocols are supported out of the box?
A2: The drive comes with an integrated RS485 port that natively supports common building automation protocols like BACnet, allowing for easy integration into existing HVAC control networks.

Q3: What is the maximum distance for the ground wire?
A3: While distance varies by installation, the ground wire must be 10AWG or thicker to ensure proper shielding and safety, especially when used in high-frequency switching environments.

🏷️ Tags: AC Drive

Скаляр (V/f)

Вектор

AC қуатымен жұмыс істейді
  • Тапсырыс бермес бұрын нақты модельді, бөлшек нөмірін және техникалық сипаттамаларын растаңыз.
  • Қолданыстағы техникаңызбен немесе басқару жүйелеріңізбен үйлесімділігін тексеріңіз.
  • Техникалық көмек алу үшін sale@etowonauto.com мекенжайы бойынша немесе +8617859788089 телефонына хабарласыңыз.
  • Жеткізу нұсқаларын, жеткізу мерзімдерін және тасымалдау талаптарын қарастырыңыз.
  • Орнату кезінде өндірушінің нұсқауларын және үздік тәжірибелерді ұстаныңыз.

Қолда бар тауарлар әдетте сол жұмыс күні ішінде жіберіледі. Қазіргі уақытта қолда жоқ өнімдер үшін жіберу уақыты қолжетімділікке байланысты өзгеруі мүмкін. Халықаралық жеткізу қолжетімді, ал жеткізу құны тағайындалған жерге, салмағына және тасымалдаушының таңдауына байланысты есептеледі.

Қайтарулар тауарды алғаннан кейін 30 күн ішінде қабылданады, егер тауарлар пайдаланылмаған және бастапқы күйінде болса. Қайтару жөнелту шығындары тұтынушының жауапкершілігінде. Қайтару үшін рұқсат алу мақсатында кез келген тауарды қайтармас бұрын бізбен хабарласыңыз.

Толығырақ ақпарат алу үшін біздің Жеткізу және Қайтару саясатын қараңыз.
