3BSE022464R1

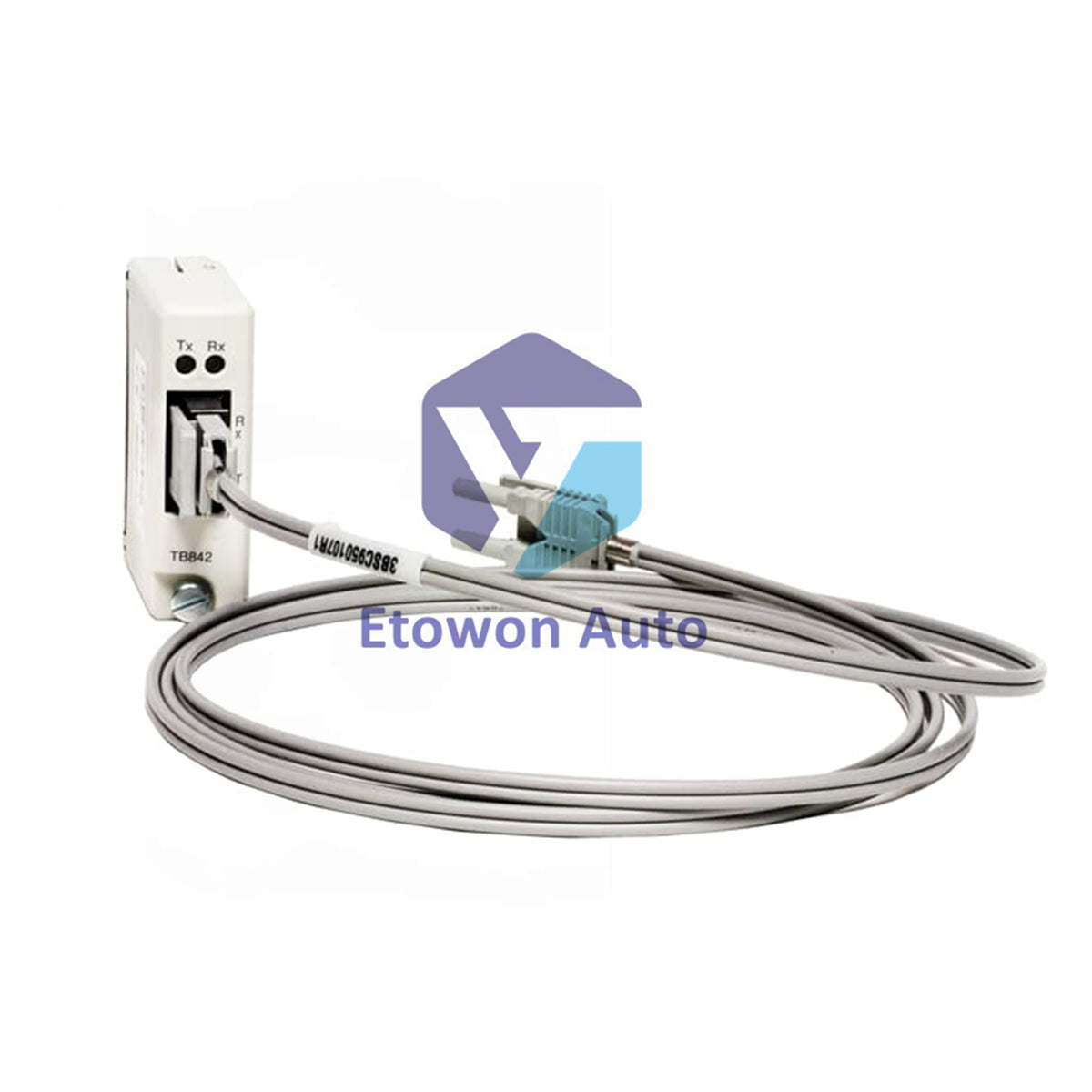

3BSE022464R1 ABB TB842 Optical ModuleBus Communication Interface

Қорда (12 дана), жөнелтуге дайын

  • Manufacturer: ABB

  • Product No.: 3BSE022464R1

  • Product Type: Interface Module

  • Product Origin: SE

  • Payment:T/T, Western Union

  • Weight: 90g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Күндік Қайтару Саясаты · 12 Айлық Кепілдік
  • Жылдам жеткізу
  • 24/7 Қолдау
  • Сапа кепілдігі

Сипаттамасы

Product Overview

The ABB TB842 3BSE022464R1 is a ModuleBus optical communication port for ABB S800 I/O and System 800xA. It provides high-speed fiber optic connection between CI801/CI840/CI840A controllers and TB820/TB840 ModuleBus modems. Supports both simplex (ring) and duplex (line) optical configurations. Weight: 90 g.

Core Advantages

High-Speed Optical Communication

10 Mbit/s data transmission at 650 nm wavelength. Fiber optic link provides immunity to electromagnetic interference.

Flexible Topology Support

Simplex configuration connects nodes in a ring. Duplex configuration connects nodes in a row. Adapts to different network requirements.

Full Redundancy & Hot Swap

Module redundancy and line redundancy supported. Hot swap capability allows replacement without system shutdown.

Specifications

Parameter Value
Model TB842
Article Number 3BSE022464R1
Manufacturer ABB
Type ModuleBus Optical Port
Protocol ModuleBus (optical)
Compatible Controllers CI801, CI840/CI840A
Connector Type Agilent Versatile Link
Max Data Rate 10 Mbit/s
Wavelength 650 nm
Module Redundancy Yes
Line Redundancy Yes
Hot Swap Yes
Power Consumption 20 mA (typical, 24V)
Power Dissipation 0.5 W
Operating Temp (Horizontal) 55°C
Operating Temp (Vertical) 40°C
Storage Temperature -40°C to +70°C
Humidity 5–95% non-condensing
Protection Class IP20
Dimensions (W×H×D) 17.6 × 56.7 × 42.3 mm
Weight 90 g
Mounting Vertical or Horizontal
CE Marking Yes
Safety Standards EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
HazLoc Certifications cULus Class I Zone 2, ATEX Zone 2
Marine Certificates ABS, BV, DNV-GL, LR

Installation Tips

Mounting

Supports vertical or horizontal mounting. Vertical mounting limits max operating temperature to 40°C.

Fiber Optic Connection

Use Agilent Versatile Link connectors with plastic or HCS fiber. For simplex configuration, connect nodes in a ring. For duplex, connect in a row.

Hot Swap

Module can be replaced without system shutdown. Verify redundancy status before replacement.

Why Choose ABB TB842?

High-speed 10 Mbit/s optical communication. Full module and line redundancy. Hot swap support for minimal downtime. Certified for hazardous areas and marine applications. Compact 90g design.

FAQs

Q1: What controllers are compatible with the TB842?
A1: CI801 and CI840/CI840A controllers. Connect via TB806 for CI801 or via TU847/TB806 for CI840/CI840A.

Q2: What is the maximum data transmission speed?
A2: 10 Mbit/s over fiber optic cable at 650 nm wavelength.

Q3: What is the operating temperature limit for vertical mounting?
A3: 40°C for vertical mounting, compared to 55°C for horizontal mounting.
