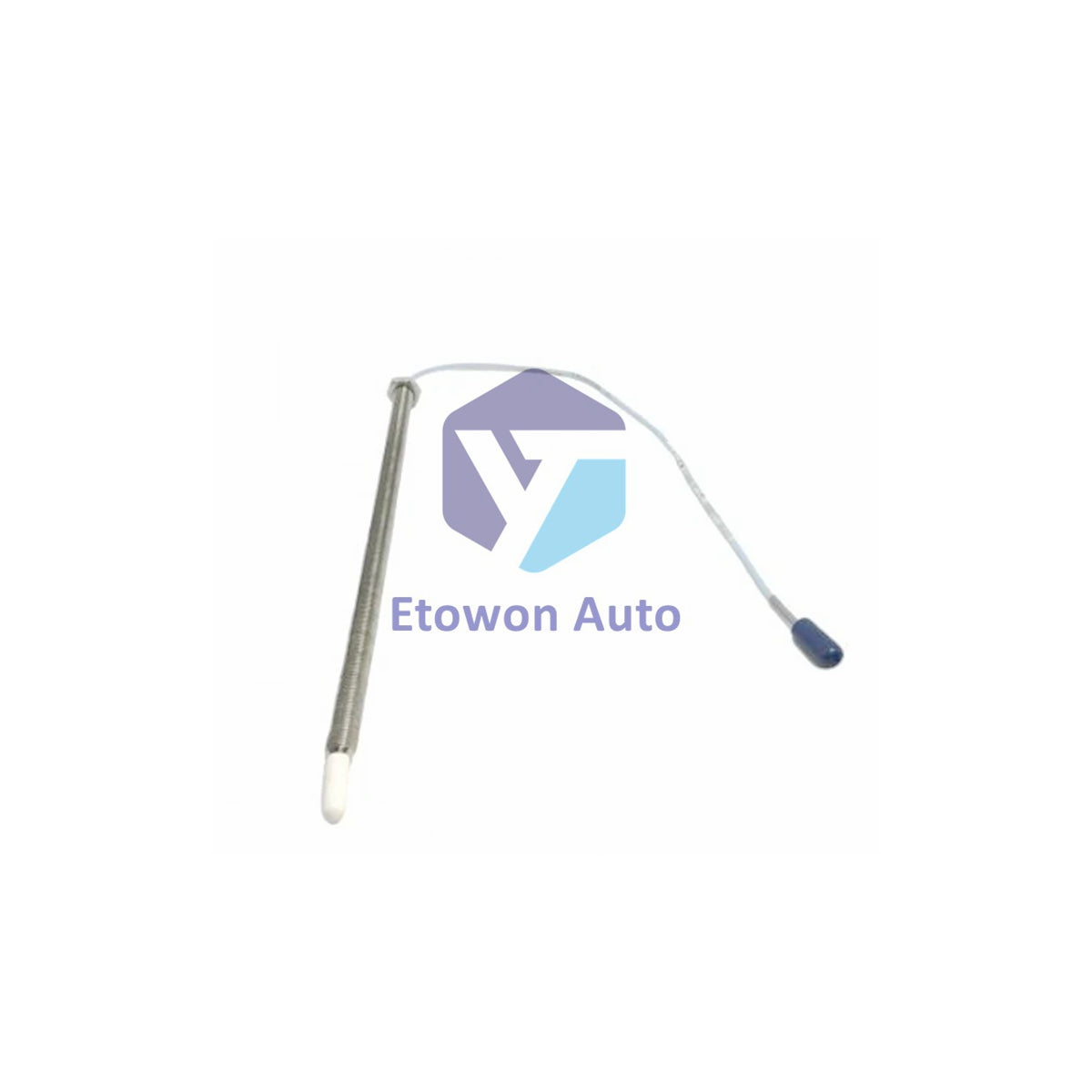

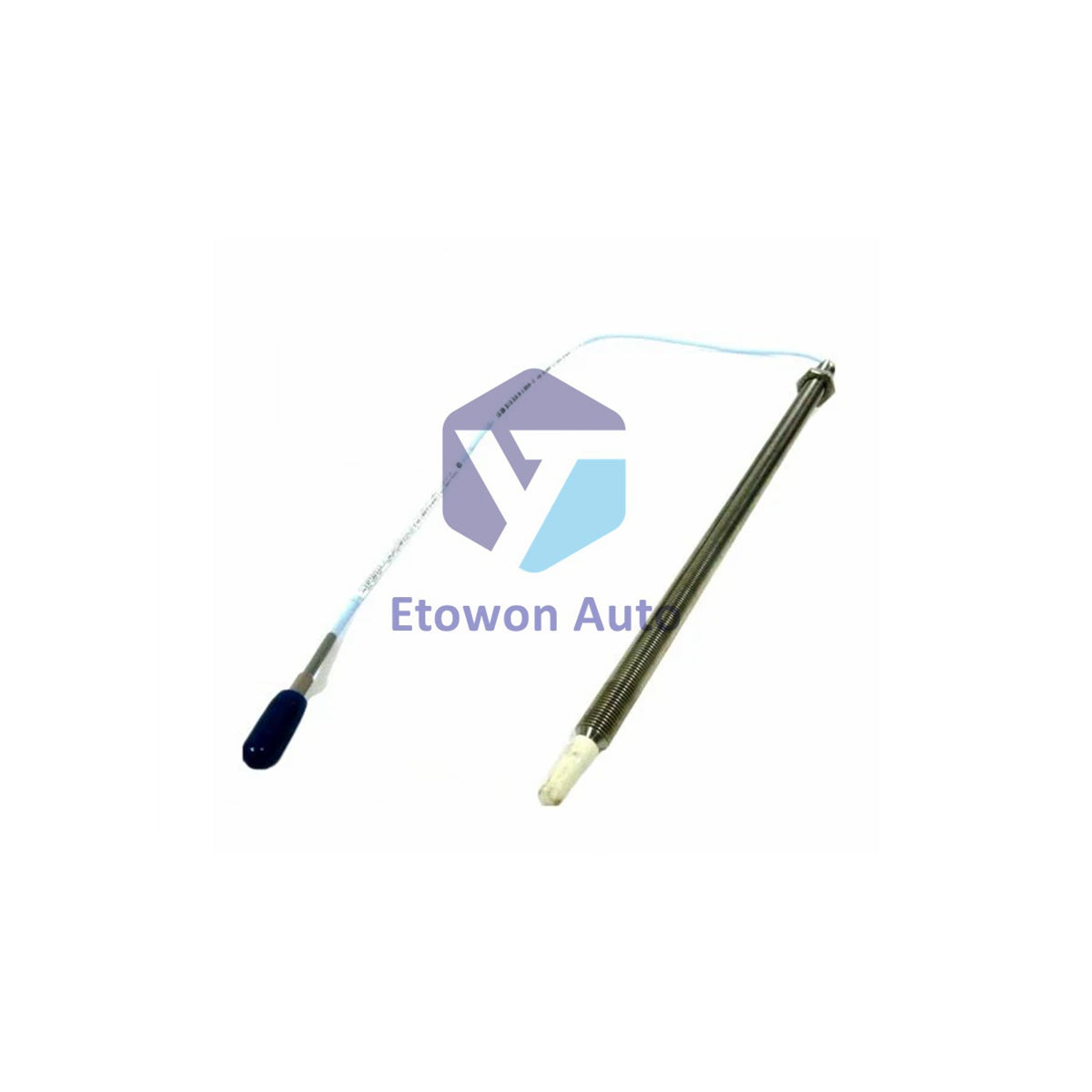

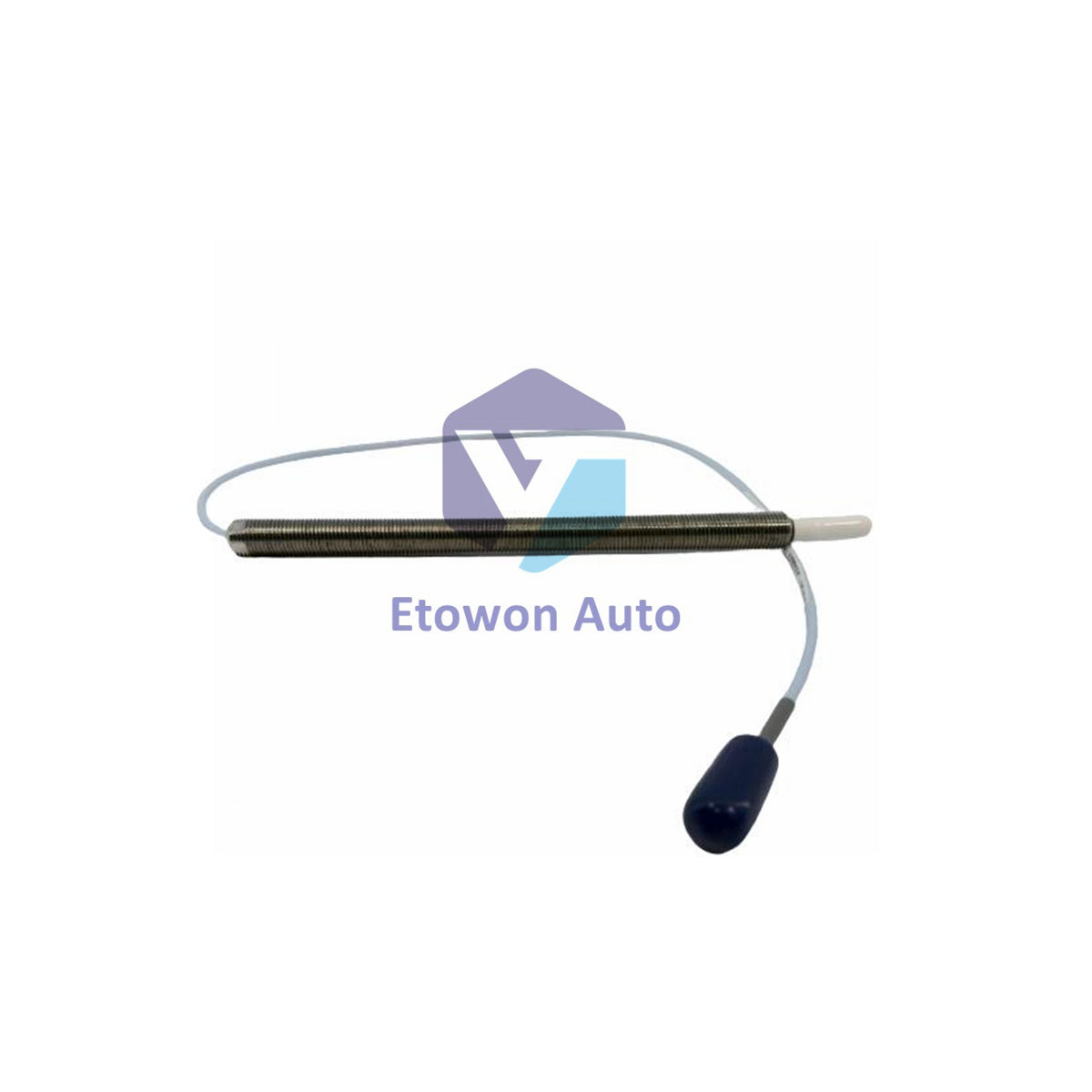

330905-00-10-05-02-05 Bently Nevada 0.5м Қорғалған емес жақындық зондтары

Өнімге шолу

The 330905-00-10-05-02-05 Bently Nevada компаниясы шығарған жоғары дәлдікті машина диагностикасы үшін премиум қорғанышсыз 3300 NSv вихрлік ток жақындық зонд. M10x1 жіпті корпусты және FEP коаксиалды кабельдің 34 г/м стандартты қорғанышсыз массалық профилін қамтиды, бұл 0.5 метрлік датчик осьтік ығысу, радиалды діріл және білік жылдамдығын дәл бақылайды. Жетілдірілген химиялық төзімділік пен жақсартылған бүйірлік көрініс тазалығы бар, ол стандартты зондтардың қабырға кедергілеріне тап болатын өнеркәсіптік процестегі компрессорлар, сорғылар және жоғары жылдамдықты бу турбиналарының тар кеңістіктеріне оңтайландырылған.

Негізгі техникалық артықшылықтар

• Толығырақ суффикс логикасының талдауы:
  • -00-: Негізгі зонд бөренесінде 0 мм жіпсіз ұзындықты таңдайды.
  • -10-: Тереңірек енгізу үшін жалпы корпустың ұзындығын 100 мм-ге дейін ұзартады.
  • -05-: Жалпы физикалық және электрлік кабель ұзындығын 0.5 метр (20 дюйм) етіп конфигурациялайды.
  • -02-: Стандартты, қорғанышсыз FEP желісінде миниатюралық коаксиалды ClickLoc қосқышын біріктіреді.
  • -05-: Әлемдік қауіпті аймақ агенттіктерінің бірнеше қауіпсіздік сертификаттары мен бекітулерін қамтамасыз етеді.
• Жақсартылған химиялық төзімділік: Жоғары сапалы полифенилен сульфиді (PPS) ұшы және AISI 304 тот баспайтын болат корпусы бар, бұл ескі 3300 RAM жүйелеріне қарағанда коррозиялық өнеркәсіптік газдарға едәуір жоғары төзімділікті ұсынады.
• Қатаң калибрлеу дәлдігі: 1.5 мм (60 мил) сызықты спектрде 7.87 В/мм (200 мВ/мил) калибрленген инкременттік шкала коэффициентін (ISF) қамтамасыз етеді, ішкі терминалдық кедергісі 4.0 $\pm$ 0.5 $\Omega$.
• Тар өріс жақтағы тазалық: Ескі 3000 сериялы 190 зондтарынан асып түсетін бағытталған вихрлік ток өрісімен жобаланған, ұшы контрбұршақтар немесе ойық қабырғалар жанында сигнал бұрмаланусыз орналасуына мүмкіндік береді.

Техникалық сипаттамалар

Орнату және техникалық қызмет көрсету нұсқаулығы

Корпусқа орнату және момент шектеулері

100мм корпусты монтаждық тіректерге бұрағанда, жіптің максималды тартылу ұзындығы 15 мм-ден аспауы керек. Алғашқы үш белсенді жіп үшін абсолютті максималды рұқсат етілген момент 22.6 N·m (200 in·lb). Корпустың деформациясын болдырмау және жіптерді сақтау үшін инженерлер номиналды моментті 7.5 N·m (66 in·lb) қатайтуды ұсынады.

Коннектор және иілу радиусын басқару

Миниатюралық коаксиалды ClickLoc коннекторы сенімді тұтқамен қатты басылады. Коннекторлар саусақпен қатайтылады, максималды момент шегі 0.56 N·m (5 in·lb). Қорғамайтын FEP кабелін тегіс бағыттаңыз, ішкі өткізгіш қабаттарды қорғау үшін ең аз иілу радиусы 25.4 мм (1.0 дюйм) сақталуы тиіс.

Мақсат диаметрі және саңылау талаптары

Стандартты AISI 4140 болат мақсаттарына қарсы оңтайлы дәлдік үшін, тегіс мақсат бетінің минималды ұсынылатын диаметрі 13 мм (0.5 дюйм). Егер 13мм-ден кіші біліктерді бақыласаңыз, масштабтық коэффициент өзгерістері болады. Бұл қателіктерді азайту үшін саңылау параметрін әдепкі 1.0 мм (40 мил) төмендетіңіз.

Инженерлік артықшылықтар

• Қарапайым ауыстыру: Толығымен механикалық және электрлік тұрғыдан Bently Nevada 3300 RAM жақындық сынамаларына үйлесімді, активтерді бақылау жүйесін толық шкафтарды қайта сымдаусыз жаңартуға мүмкіндік береді.
• Механикалық жүктеменің азаюы: Қорғалған емес сызық үшін 34 г/м ультражеңіл салмағымен, бұл 0.5м сынама конфигурациясы минималды механикалық кернеуді енгізеді, ішкі қосылу қораптарындағы терминал коннекторларының шаршауын болдырмайды.
• Жоғары ылғалдылық тұрақтылығы: IEC 68-2-3 стандарттары бойынша 93% салыстырмалы ылғалдылықта 56 күнге дейін орташа масштабтық коэффициенттің (ASF) 3%-дан аз өзгеруін сақтай отырып, ерекше қорғаныс көрсетеді.

Техникалық жиі қойылатын сұрақтар

Q1: Неліктен бұл 3300 NSv сынама корпусы 0мм жіпсіз ұзындықпен (-00-) конфигурацияланған?
A1: 0мм жіпсіз ұзындық опциясы дегеніміз, 100мм корпустың бүкіл ұзындығы толық жіптелген деген сөз. Бұл тірек жеңдері арқылы максималды реттеу икемділігін қамтамасыз етеді, терең ойылған порт дизайндары үшін өте қолайлы.

Q2: Бұл 0.5 метрлік сынама ұзарту кабелісіз тікелей монитор тірегіне қосыла ала ма?
A2: Жоқ. Эдди токтарының жақындық жүйелері дәл жалпы электрлік ұзындықтарға (әдетте 5.0м немесе 9.0м) калибрленген. Бұл 0.5м сынама қажетті жалпы жүйе ұзындығына жету үшін сәйкес 3300 NSv ұзарту кабелімен жұпталуы керек.

Q3: Ішкі Viton O-шаңырағы зауытта жөнелтілмес бұрын қысымға тексеріле ме?
A3: Жоқ, стандартты құрастырмалар қысым айырмашылықтарын тығыздау үшін жасалған және бағаланған, бірақ олар зауыттан шықпас бұрын қысымға тексерілмейді. Егер сіздің процесс компрессорыңыз сертификатталған тығыздағыштарды талап етсе, арнайы сынақ опциясы үшін біздің қолдану тобына хабарласыңыз.
