330851-06-000-070-10-00-CN Bently Nevada 1м FluidLoc үшжолақты зонд

Өнімге шолу

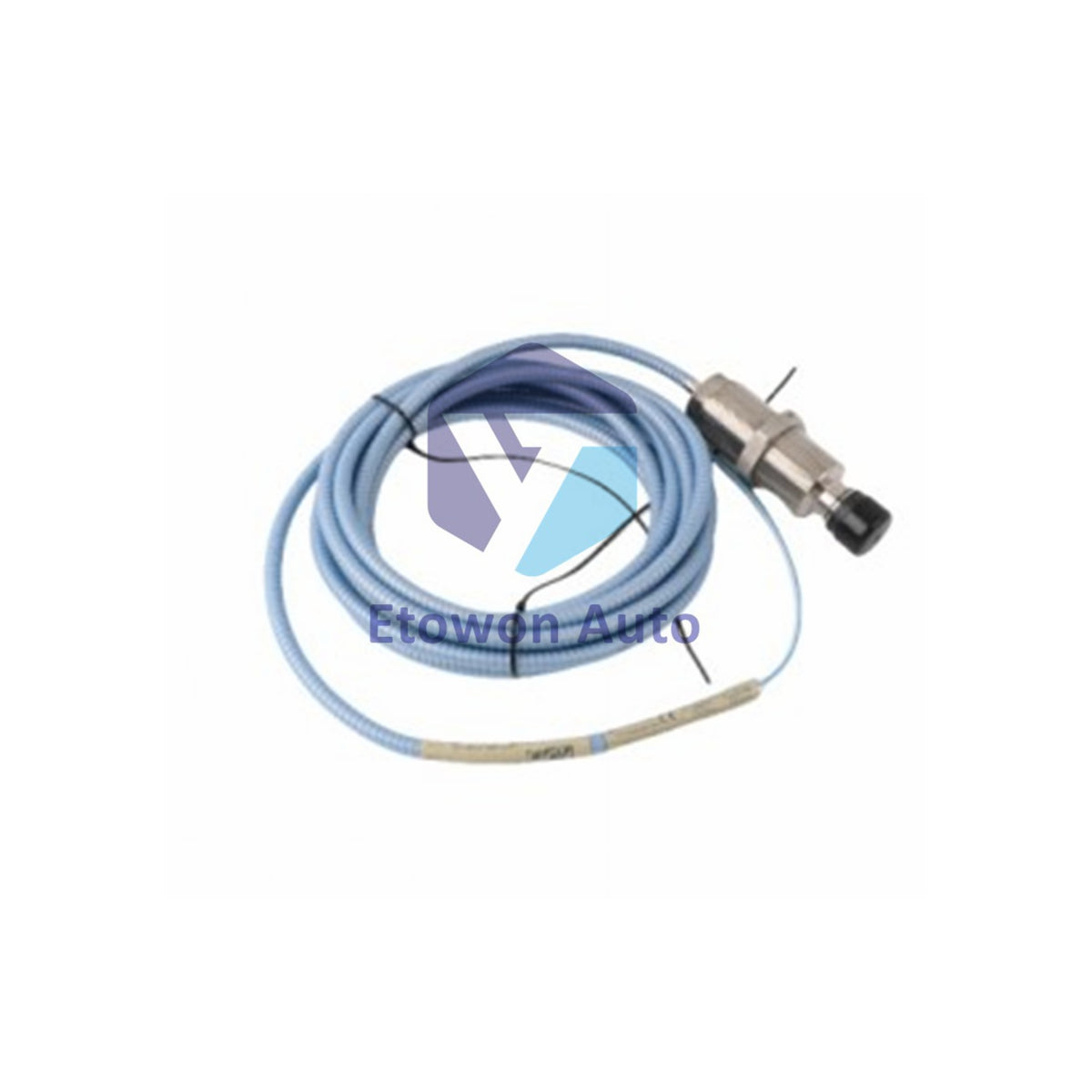

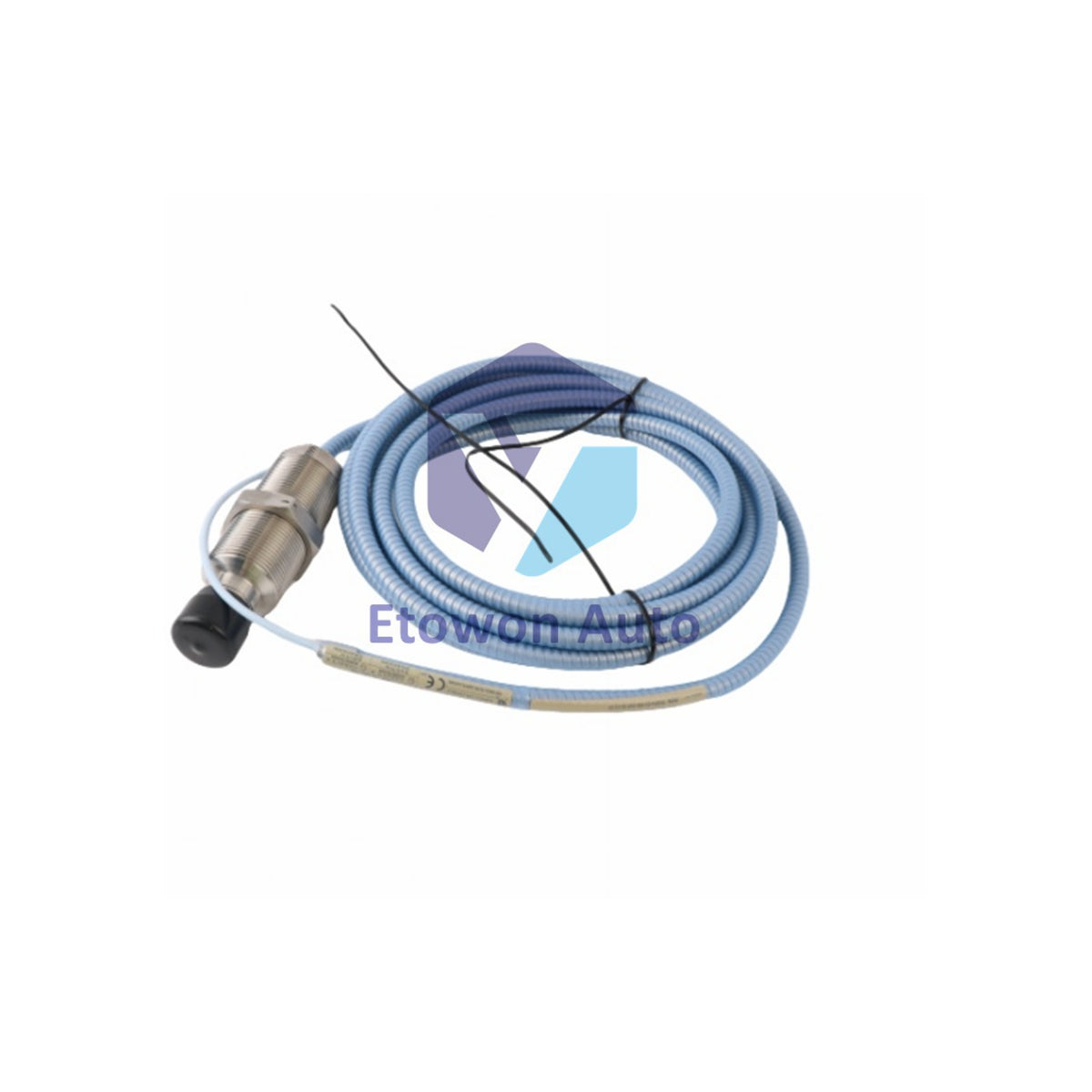

330851-06-000-070-10-00-CN — АҚШ-та Bently Nevada компаниясы өндірген ауыр жүктемеге арналған 3300 XL 25 мм жақындық зонд. Бұл құрылғы жоғары сенімділікке ие вихрлік ток сенсоры ретінде жасалған және ірі машиналар корпустары ішіндегі ескі 7200 25 мм, 7200 35 мм және 25 мм Дифференциалды кеңею (DE) интегралды түрлендіргіш жүйелерін физикалық ауыстыруға арналған. Бұл конфигурацияда 70 мм жалпы ұзындығы бар, жіпсіз ұзындығы нөлге тең, қалың метрлік M39×1.5 жіпті корпус бар. 1,0 метрлік қорғалған емес FluidLoc трияксильді кабельмен және елге тән қауіпті аймақтарға арналған сертификаттармен (CN) жабдықталған бұл өнеркәсіптік сенсор қатал бу турбина орталарында миллисекундтық дәлдікпен жақындықты бақылайды.

Негізгі техникалық артықшылықтар

Жоғары сапалы FluidLoc трияксильді тосқауылы

Зонд 75 омдық трияксильді кабельді пайдаланады, ол берік перфтороксиэтилен (PFA) оқшаулағышымен жабылған. Bently Nevada-ның FluidLoc ішкі бөгет технологиясымен жасалған бұл дизайн қысымдағы майлау майларының, агрессивті химиялық сұйықтықтардың және жоғары температурадағы бу процесінің кабельдің өзегінен таза аспап қораптарына өтуін болдырмайды.

Жоғары өнімді PEEK ұшының қалыптастырылуы

25 мм сенсор басы жоғары сапалы инженерлік термопластик Полиэтерэтеркетоннан (PEEK) қалыптастырылған. Бұл материал ерекше құрылымдық тұрақтылықты, жоғары диэлектрлік оқшаулауын және өнеркәсіптік турбина корпустары ішіндегі механикалық эрозияға, сұйықтық кавитациясына және ауадағы химиялық ыдырауға қарсы жоғары төзімділікті сақтайды.

Жетілдірілген термиялық және механикалық төзімділік

AISI 304 тот баспайтын болаттан жасалған корпуста орналасқан зонд -35 °C-тан +200 °C-қа дейінгі кең температура ауқымында үздіксіз жұмыс істейді және 24 сағаттан аз уақытқа +250 °C дейінгі аралық шыңдық әсерлерге төтеп береді. Оның үлкен физикалық корпусы жоғары құрылымдық беріктікті қамтамасыз етеді, максималды рұқсат етілген момент конфигурациясын 163 N·m (120 ft·lb) дейін қолдайды.

Техникалық ерекшеліктер

Орнату және техникалық қызмет көрсету

Механикалық жіптеу және момент ережелері

Үлкен M39×1.5 тот баспайтын болаттан жасалған зонд корпусын белгіленген бекіту тіреуіне немесе қорап порталға қолмен бұраңыз. 0 дюймдік жіпсіз бөлік сіздің орналасу аймағыңызға дәл сәйкес келетініне көз жеткізіңіз. Жұмыс тереңдігі аралығын орнатып, содан кейін калибрленген момент кілтімен бекіткіш гайкаларды қатайтыңыз. Қатты жіптер максималды 163 N·m (120 ft·lb) шыңдық моментке есептелгенімен, өндіруші жіптің жабысып қалмауы және ішкі орам үйінің механикалық кернеуін болдырмау үшін стандартты орнату моментін 68 N·m (50 ft·lb) ұсынады.

Proximitor сенсорын калибрлеу

1,0 м ұзындықтағы қорғалған емес PFA үшжолақты сымын 3300 XL 25мм Proximitor сенсорының сәйкес бірлігіне қайтарыңыз. Қашықтық тізбегін қуаттандырып, шикі тұрақты ток шығысын сандық мультиметрмен бақылаңыз. Механикалық аралық қашықтықты реттеу үшін зонд корпусын мұқият бұраңыз, тізбек көрсетілген орташа сызықты калибрлеу кернеуін көрсеткенше, содан кейін жинақтау жабдықтарын бекітіңіз.

Қауіпті орындардағы қауіпсіздік инфрақұрылымы

Өріс сымдарын CN қосымшасы арқылы көрсетілген жергілікті классификация ережелеріне сәйкес келетінін қамтамасыз етіңіз. Зона 0-дағы ішкі қауіпсіз "ia" орнатулар үшін зондты бекітілген зенер бөгеті немесе гальваникалық оқшаулау блогы арқылы қосыңыз. Зона 2 / 2-бөлімдегі ұшқынсыз "nA" немесе арттырылған қауіпсіздік "ec" тізбектерінде барлық кабель қосылыстары жұмыс кезінде кездейсоқ ажыратылмауы үшін мықтап қысылғанына көз жеткізіңіз.

Инженерлік артықшылықтар

Ескірген датчиктерге арналған үздіксіз жаңарту

3300 XL 25 мм сериясының икемді қаптамасы мен жіп таңдаулары оны ескі 7200 25 мм, 7200 35 мм және ескі дифференциалды кеңею датчиктерінің орнына тікелей ауыстыруға мүмкіндік береді. Бұл зауыт операторларына турбина корпустарына қымбат алаңдық өзгерістерсіз ескірген қорғау жүйелерін жаңартуға мүмкіндік береді.

Сертификатталған теңіз инфрақұрылымының мүмкіндігі

ABS (American Bureau of Shipping) Болат Кеме Ережелері бойынша сынақтан өткен бұл зонд теңіздегі мұнай платформаларына, кеме қозғалтқыш жүйелеріне және теңіз өңдеу зауыттарына орнатуға сертификатталған. Ол ауыр, үздіксіз механикалық діріл мен тұзды шашырату әсеріне тамаша құрылымдық тұрақтылықпен төтеп береді.

Температура кодын айқын бақылау

Зонд T1-ден T5-ке дейінгі категорияларды қамтитын егжей-тегжейлі қауіпті орындардың температуралық сынып матрицасын қолдайды. Бұл құрылымдық рейтинг индексі басқару инженерлеріне қауіпсіздік есептеулерін жеңілдетіп, +40 °C-тан +232 °C-қа дейінгі қоршаған орта температура шектерін сақтауды қамтамасыз етеді.

Техникалық жиі қойылатын сұрақтар

Q1: Неліктен осы нақты 25 мм жақындық зондында үлкен M39×1.5 жіп диаметрі қолданылады?
A1: 25 мм зондтың кеңейтілген сызықтық өлшеу диапазоны 8 мм кіші модельдерге қарағанда үлкенірек ішкі индукциялық орам жинағын қажет етеді. M39 корпусы осы ауыр орам жинағын орналастыруға қажетті орынды қамтамасыз етіп, жоғары қысымды бу орталарында тамаша құрылымдық қаттылықты ұсынады.

Q2: Қорғамайтын кабельді қолданудың қорғалған нұсқамен салыстырғанда қандай тәуекелі бар?
A2: Қорғамайтын кабель нұсқасы әлдеқайда жеңіл, бұл оны тар ішкі құбыр жолдарынан өткізуге жеңілдетеді. Алайда, сыртқы тот баспайтын болаттан жасалған қорғаныс қабығы болмағандықтан, ол құлау құралдарынан, ауыр техникалық қызметтен немесе жүргіншілерден физикалық зақымданудан қорғалған ашық жолдарға ұшырамауы керек.

Q3: Зонд ұшы +250 °C дейінгі қысқа мерзімді шоқ температурасына қалай төтеп береді?
A3: PEEK ұшының материалы мен PFA кабель қаптамалары +250 °C дейінгі жоғары температура шоқтарын 24 сағатқа дейін еріспей немесе калибрлеу ауытқуын тудырмай төтеп бере алады. Егер температура шоқы 24 сағаттық шектен асып кетсе, ол сұйықтық тығыздағыштарын бұзып, сенсор ішіндегі тұрақты электрлік қысқа тұйықталуға әкелуі мүмкін.
