330130-070-00-05 3300 XL Қорғалған емес кабель Bently Nevada

Өнімге шолу

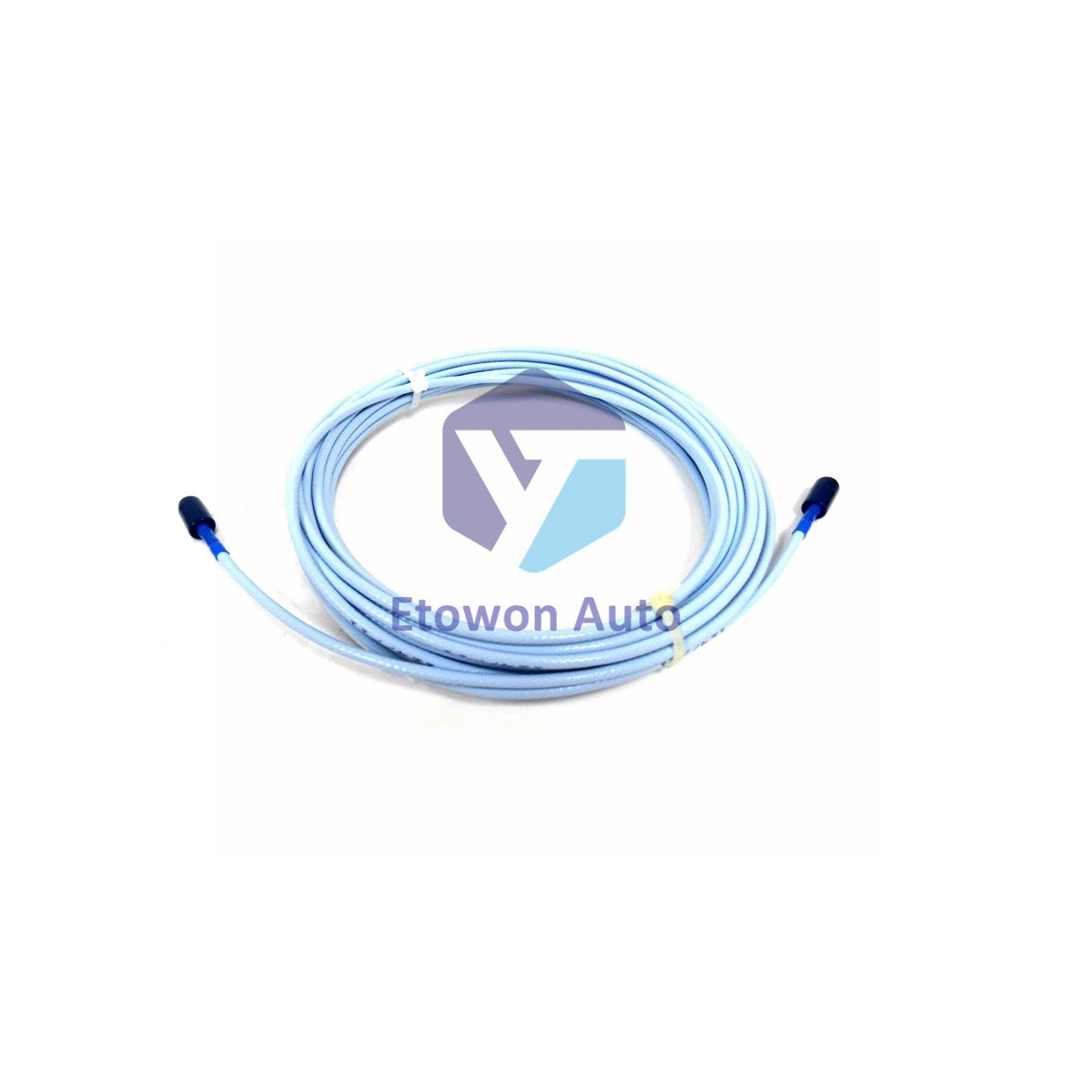

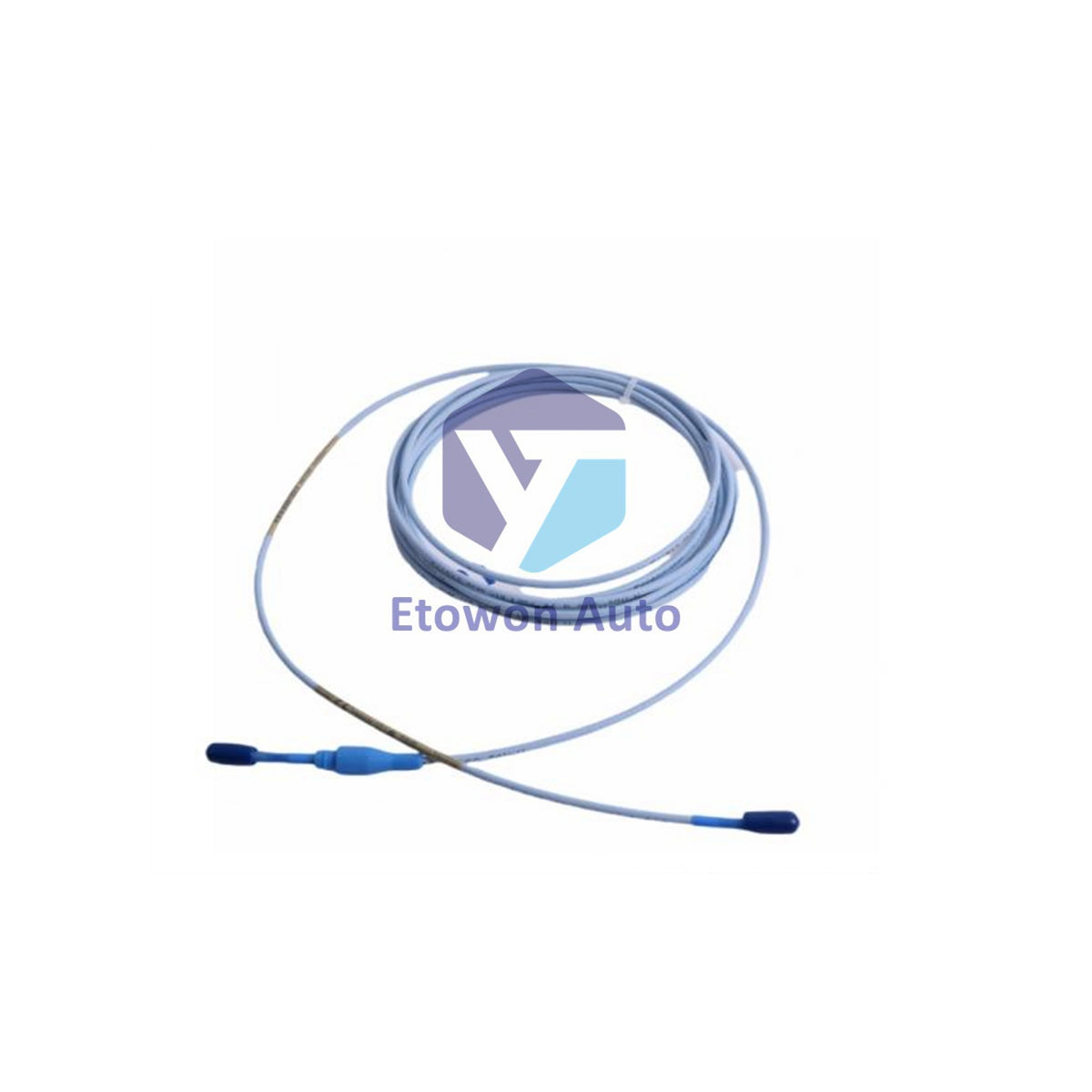

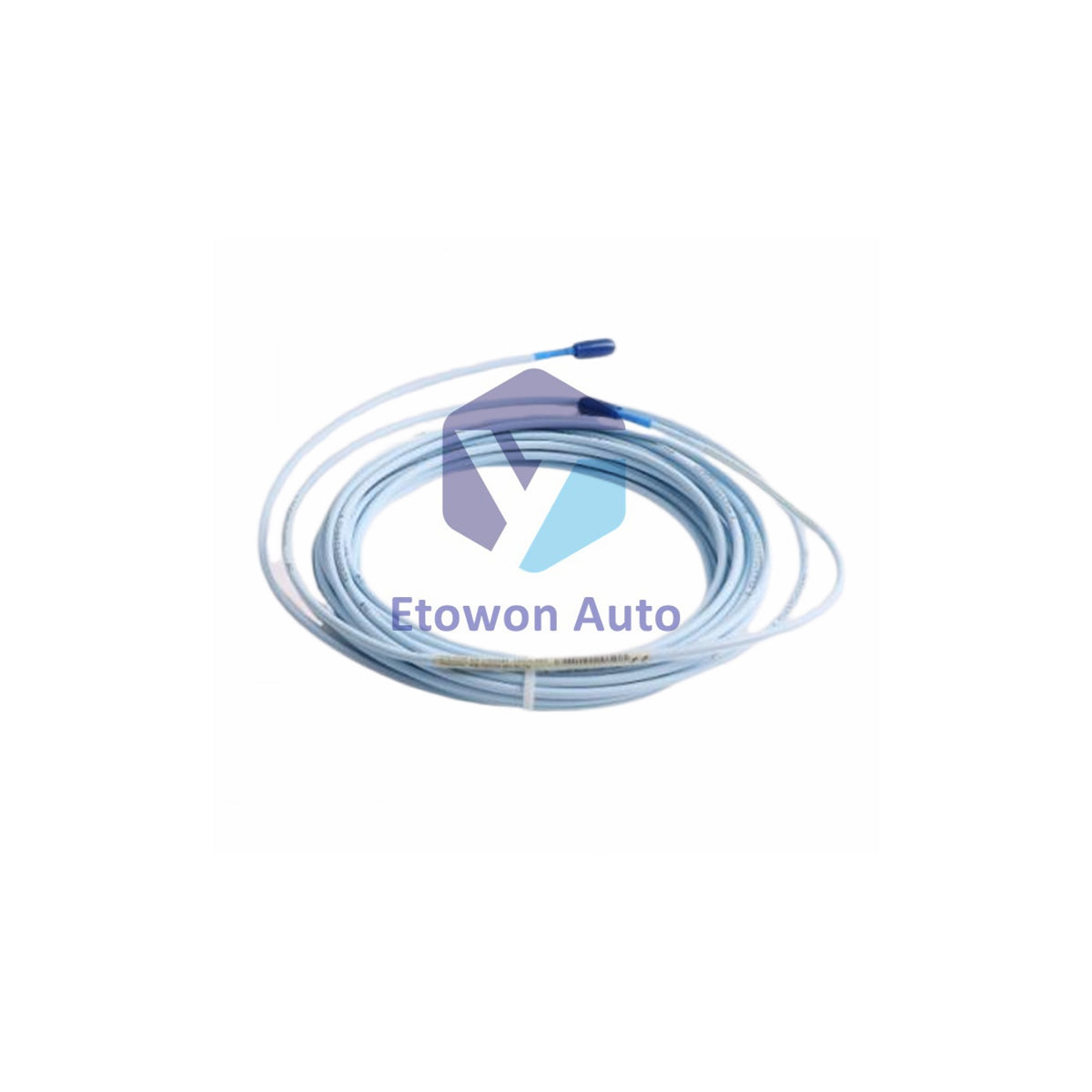

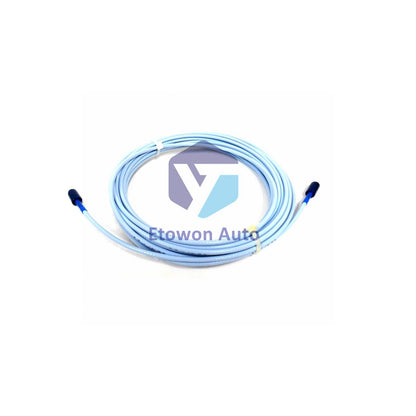

The 330130-070-00-05 Бұл АҚШ-та өндірілген, өнеркәсіп стандарты Bently Nevada 3300 XL 8мм жақындық трансдьюсер жүйесіне арналған премиум 7.0 метрлік қорғалмаған стандартты ұзартқыш кабелі. Бұл жоғары дәлдіктегі коаксиалды кабель жақындық сенсорлары мен Proximitor сенсорлары арасындағы маңызды вихрлік ток жиілік сигналдарын таратады. Ол бу турбиналары, орталық компрессорлар және ірі өнеркәсіптік сорғылар сияқты жоғары жылдамдықты айналмалы жабдықтардағы білік дірілі, орны және радиалды жылдамдығын бақылауда маңызды рөл атқарады — маңызды активтерді қорғау шеңберлеріне сенімді деректерді қамтамасыз етеді.

Негізгі техникалық артықшылықтар

• Толық қосымша логикасының бөлшектемесі:
  • -070: 7.0 метр (22.9 фут) дәл жалпы электрлік және физикалық кабель ұзындығын орнатады.
  • -00: Құбыр арналарында оңтайлы бағыттау үшін стандартты, жеңіл қорғалмаған кабель конфигурациясын көрсетеді.
  • -05: CSA, ATEX және IECEx сертификаттарын қоса халықаралық қауіпті аймақтардағы қауіпсіздік мақұлдауларын растайды.
• Жасалған электрлік көрсеткіштер: Сигналдың ауытқуын болдырмау және бастапқы шеңбер калибрлеуін сақтау үшін зауыттық дәл калибрленген тұрақты ток кедергісі шектеулерін ($1.54 \pm 0.23\,\Omega$ ядро кедергісі) қамтиды.
• Оптимизацияланған сыйымдылық профилі: Ұзақ өлшеу шеңберлерінде сигналдың әлсіреуін және төмендеуін болдырмайтын 69.9 пФ/м (21.3 пФ/фут) төмен қалыпты сыйымдылықты сақтайды.
• Қауіпті ортаға дайын: Өрт қауіпсіз емес тізбектермен немесе оқшауланған қауіпсіздік тосқауылдарымен біріктірілгенде ұшқыш ортада қолдануға сертификатталған.

Техникалық сипаттамалар

Орнату және техникалық қызмет көрсету нұсқаулығы

Қосқышты тығыздау шектеулері

Әрбір 330130-070-00-05 кабелі арнайы силиконды тығыздау таспасымен жеткізіледі. Бұл таспа жұмсақ ортада қатты механикалық қосқыш қорғаушыларды алмастыра алса да, сенсор мен ұзартқыш қосқышының түйіні коррозиялық турбиналық майға тікелей ұшыраған жағдайда силикон таспасын қолдануға болмайды. Оның орнына майға төзімді қосқыш қорғаушыларды пайдаланыңыз.

Өріс Сымы және Монитор Қашықтығы

Proximitor Сенсорынан мониторинг сөресіне деректерді бағыттағанда, жоғары сапалы 3-жолақты қорғалған триадалық өріс сымын (0.2-ден 1.5 мм² немесе 16-дан 24 AWG-ге дейін) қолдану қажет, мыс сымдарымен. Жоғары жиілікті сигналдың әлсіреуін немесе амплитудасының төмендеуін болдырмау үшін өріс сымының максималды ұзындығын 305 метрден (1000 фут) аспаңыз.

Қуат Рельсі мен Тосқауылды Үйлестіру

Қосалқы Proximitor Сенсоры өрт қауіпсіз емес контурлар үшін тұрақты -17.5 Vdc-ден -26 Vdc-ге дейінгі қуат көзін талап етеді, максималды ток тұтынуы 12 мА. Қауіпсіздік тосқауылдары орнатылған жағдайда, кернеу -23 Vdc мен -26 Vdc аралығында шектелуі тиіс. Контурды -23.5 Vdc-ден жоғары кернеуде пайдалану 2 мм сызықтық калибрлеу спектрін нашарлатуы мүмкін.

Инженерлік Артықшылықтар

• Ерекше Ылғал Тұрақтылығы: IEC стандартты 68-2-3 шарттарында үздіксіз 93% салыстырмалы ылғалдылықта 56 күн бойы сынақтан өткенде Орташа Масштаб Факторында (ASF) 3%-дан аз өзгеріс көрсетеді.
• Механикалық Салмақ Профилінің Азайтылуы: 103 г/м броньды нұсқамен салыстырғанда тек 34 г/м салмағы бар бұл стандартты профиль ілулі қосылу схемаларына едәуір аз физикалық жүктеме түсіреді.
• Кемелсіз Жүйе Дәлдігі: Стандартты AISI 4140 болат мақсаттарымен, 3300 XL 8мм зондпен және 1.27 мм (50 мил) қашықтықта орналасқан -24 Vdc көзбен үйлескенде толық динамикалық дәлдікті қамтамасыз ету үшін алдын ала калибрленген.

Техникалық Жиі Қойылатын Сұрақтар

Q1: -00 және -01 кабель нұсқаларының негізгі құрылымдық айырмашылығы неде?
A1: -00 қосымшасы сыртқы металл орамасы жоқ жеңіл стандартты кабель профилін білдіреді. -01 нұсқасы ауыр тот баспайтын болаттан жасалған икемді броньды сыртқы қабатты қамтиды. -00 нұсқасын қорғаныш металл құбырларында немесе сым сөрелерінде қолданыңыз.

Q2: Неліктен турбиналық майға ұшырайтын аймақтарда силикон таспасы тыйым салынған?
A2: Турбиналық май уақыт өте келе силикон желімдерін бұзуы және ыдырауы мүмкін. Егер сұйықтық таспалық тосқауылдан өтіп, коаксиалды интерфейсті жабатын болса, бұл сигналдың ластануына әкеледі, жалған діріл дабылдары немесе жүйе өшірулерін тудырады.

Q3: Бұл 7 метрлік ұзару кабелі FluidLoc сұйықтықты азайту жүйесін қамти ма?
A3: Жоқ, -00 нұсқасы стандартты жоғары өнімді кабель болып табылады. Егер сіздің инженерлік сызбаларыңыз кабель ядросы арқылы сұйықтықтың өтуін болдырмау үшін ішкі май-блоктау тығыздағыштарын талап етсе, арнайы FluidLoc конфигурацияланған жинақ нұсқасын көрсету қажет.
