330130-040-03-05 Bently Nevada 4м ұзартқыш кабелі

Өнімге шолу

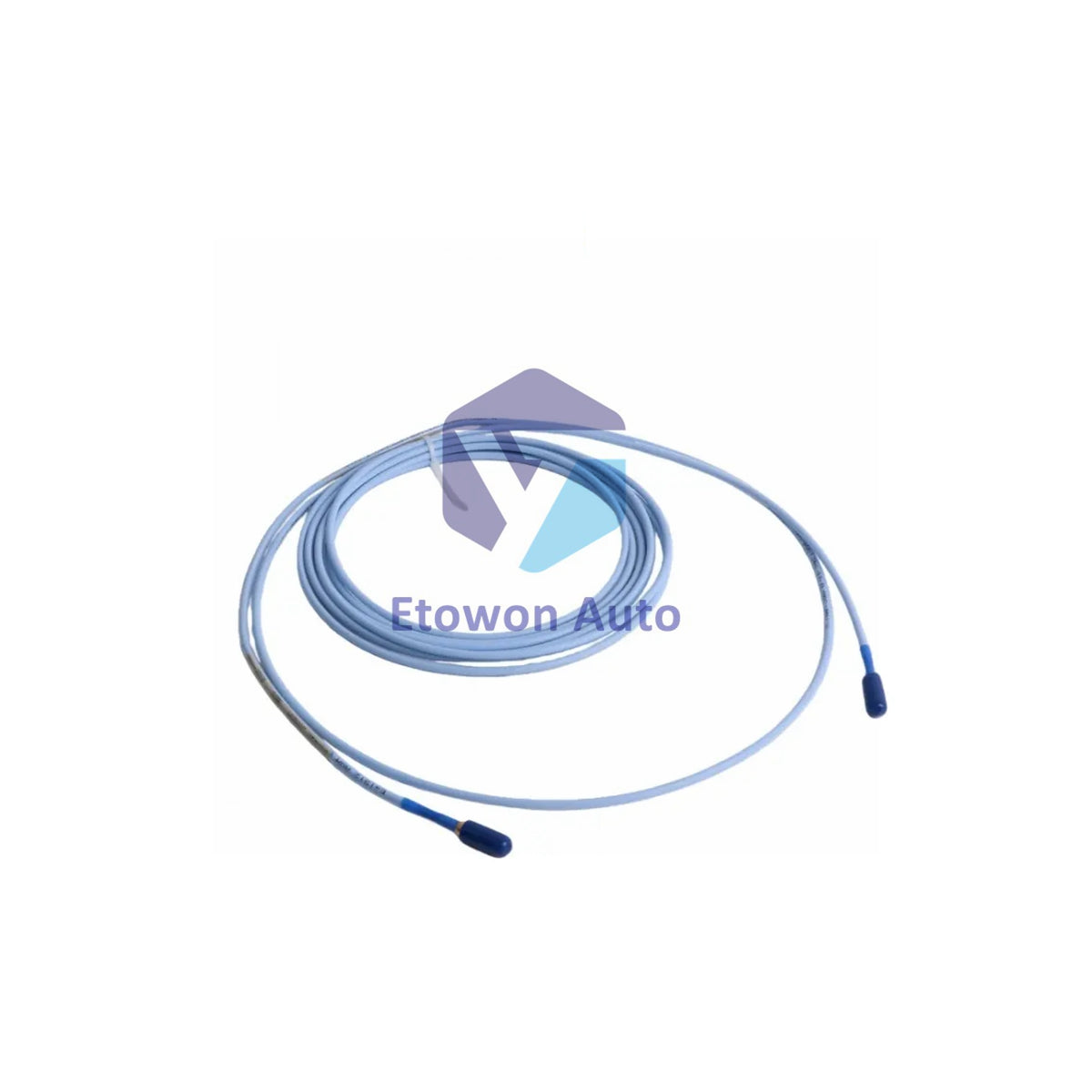

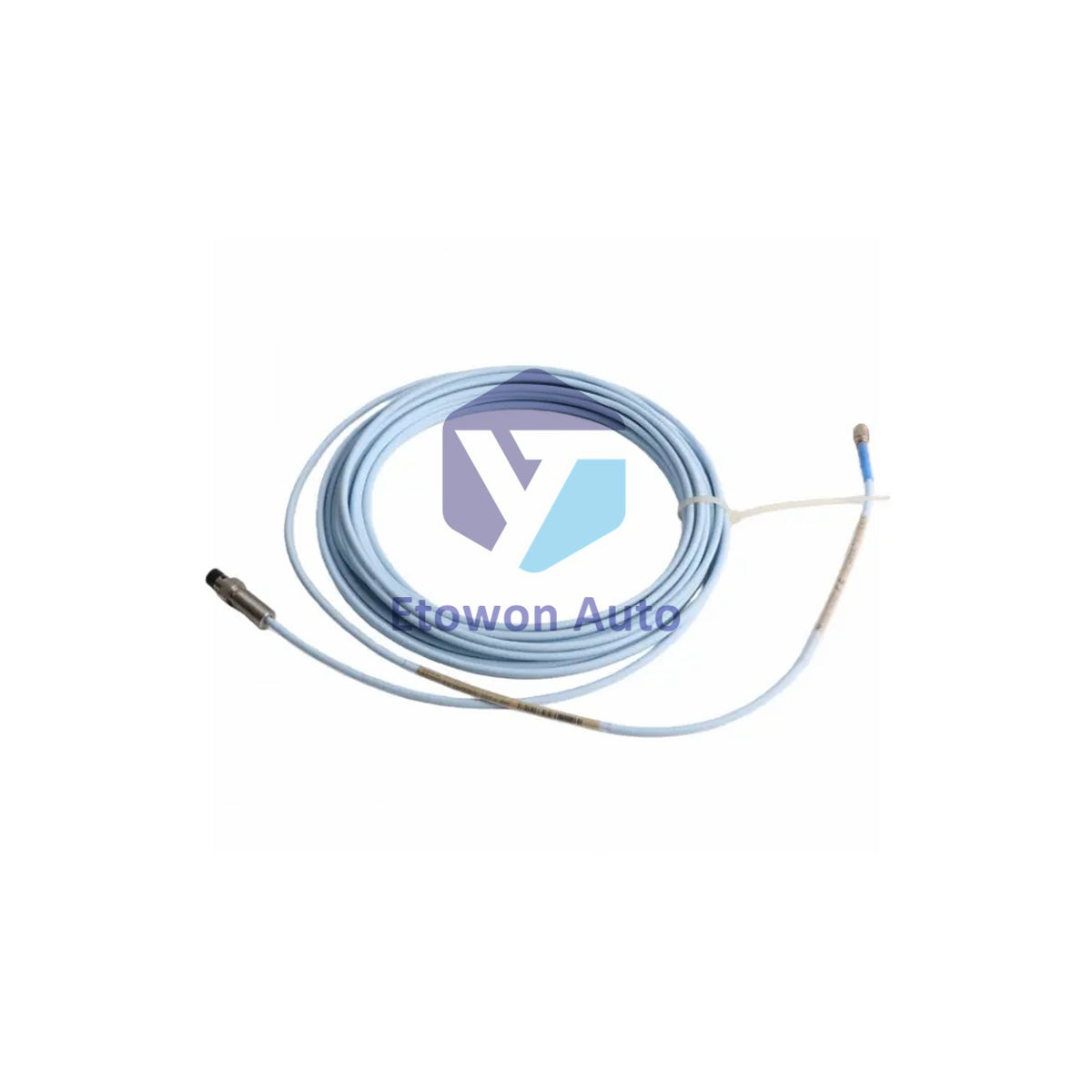

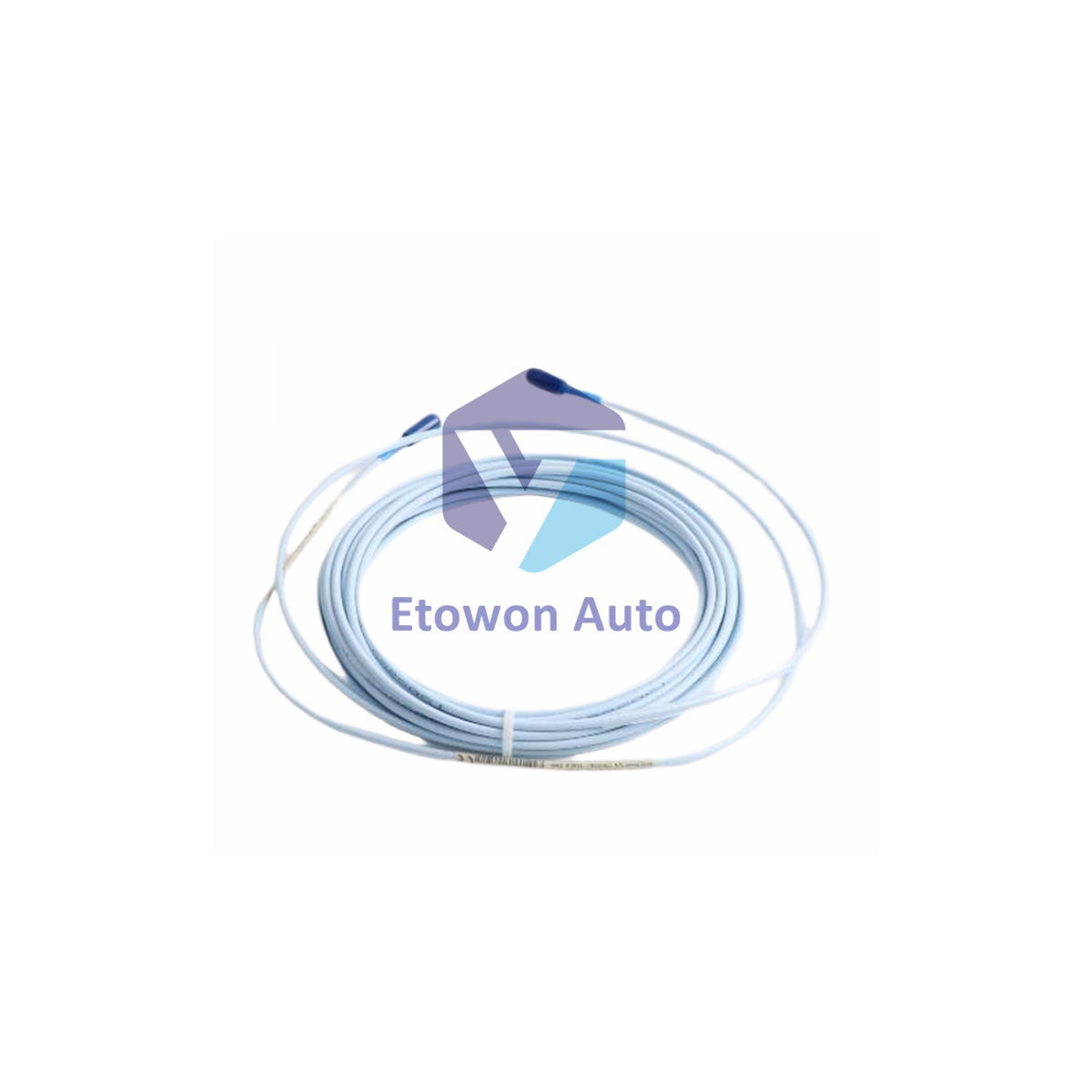

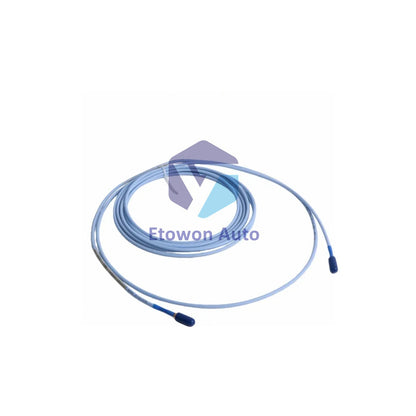

330130-040-03-05 — АҚШ-та Bently Nevada компаниясы шығарған, 4,0 метрлік жоғары беріктігі бар өнеркәсіптік ұзару кабелі. Бұл кабель олардың 3300 XL 8 мм жақындық трансдуктор жүйесіне арналған. Интеграцияланған тот баспайтын болаттан жасалған броньды қабығы және жалпы таза салмағы 0,618 кг болатын бұл кабель берік механикалық қорғаныс пен шудан қорғалған сигнал тасымалын қамтамасыз етеді. Ол ауыр айналмалы жабдықтарда жұмыс істейтін қауіпті, қатаң реттелетін ортада вихрлік ток зондтарынан Proximitor сенсорларына жоғары жиілікті діріл және позиция деректерін дәл жеткізуге арналған.

Негізгі техникалық артықшылықтар

• Тот баспайтын болаттан жасалған аралас бронь: Ішкі нәзік коаксиалды сымдарды сығылу күштерінен, өткір кесулерден, физикалық соққылардан және абразивті зауыттық тозудан қорғайтын ауыр броньды қаптамамен (103 г/м) жасалған.
• Қос қабатты қосылыс қорғау: Зауытта орнатылған қатты коннектор қорғаныштары мен қосымша силикон орау таспасы бар, бұл маңызды зонд пен кабель арасындағы электрлік байланысты сенімді оқшаулайды.
• Ішкі қауіпсіздік дизайны: Әлемдік қауіпті аймақ стандарттарына толық сертификатталған, бұл қауіпсіздік талаптары міндетті болатын ұшқыш өңдеу аймақтарында өнеркәсіптік стандарт болып табылады.

Техникалық сипаттамалар

Орнату және техникалық қызмет көрсету нұсқаулығы

• Турбина майының әсерін азайту туралы ескерту: Әрбір 3300 XL кабелінде жылдам оқшаулау үшін бос силикон таспасы бар. Дегенмен, Bently Nevada турбина майына ұшырайтын зонд пен кабель қосылысына тек силикон таспасына сенбеуді нақты ескертеді. Майға бай аймақтарда әрқашан біріктірілген қатты коннектор қорғаныш қаптамасын қолданыңыз.
• Циклды калибрлеуді сәйкестендіру: Дәлдік пен ауыстырмалылық сипаттамаларын тексеру үшін толық жүйе циклі 3300 XL 8 мм компоненттерімен сәйкес болуы керек, олар -24 В тұрақты токпен AISI 4140 болат мақсат субстратында калибрленген.
• Өріс сымдарын жалғау стандарттары: Терминал блоктарын 3 өткізгішті қорғалған триад өріс кабельдерімен (0,2-ден 1,5 мм² / 16-дан 24 AWG) жалғаңыз. Proximitor сенсоры мен тірек монитор арасындағы жалпы қашықтықты 305 метрден (1 000 фут) аспаңыз, бұл жоғары жиілікті сигналдың әлсіреуін болдырмау үшін қажет.

Инженерлік артықшылықтар

• Өте жоғары ылғалдылыққа төзімділік: Қатаң зауыттық ортаға төтеп беру үшін жасалған, IEC 68-2-3 стандарттарына сәйкес 56 күн бойы 93% салыстырмалы ылғалдылықта орташа масштабтық коэффициенттің (ASF) 3%-дан аз өзгеруін көрсетеді.
• Электрлік цикл тұрақтылығы: Өндірістік қатаң бақылаулар өткізгіштің ядросының өте тығыз төзімділігін ($0.88 \pm 0.13\,\Omega$) сақтайды, бұл ұзын циклдарда жоғары болжамды жиілік жауаптылығы мен минималды кросс-токты қамтамасыз етеді.

Техникалық жиі қойылатын сұрақтар

С1: 03 опция коды стандартты конфигурацияларға қарағанда қандай артықшылық береді?
Ж1: 03 коды 103 г/м құрылымдық беріктігі бар ауыр аралас тот баспайтын болат бронь қабатын білдіреді, сонымен қатар кір мен кернеуден қорғайтын алдын ала орнатылған қалыпталған пластикалық қорғаныштармен жабдықталған.

С2: Мен бұл ұзару кабелін ескі XL емес Bently Nevada сенсорларымен пайдалана аламын ба?
Ж2: Физикалық қосылыстар біріктірілуі мүмкін болса да, жүйенің дәлдігі мен сызықтық масштабтық коэффициенттері тек толықтай түпнұсқа 3300 XL 8 мм отбасы компоненттерімен жұптастырылғанда кепілдендіріледі.

С3: 330130-040-03-05 моделі FluidLoc тығыздағышымен жабдықталған ба?
Ж3: Жоқ. Бұл нақты код ішкі май өткізбейтін гельсіз стандартты броньды білдіреді. Егер сіздің қолдануыңызда кабель ядросында майдың машиналық қораптан шығуын тоқтататын сұйықтыққа төзімді блок қажет болса, баламалы опция кодтары үшін техникалық сату бөліміне хабарласыңыз.
