330905-00-23-10-02-00

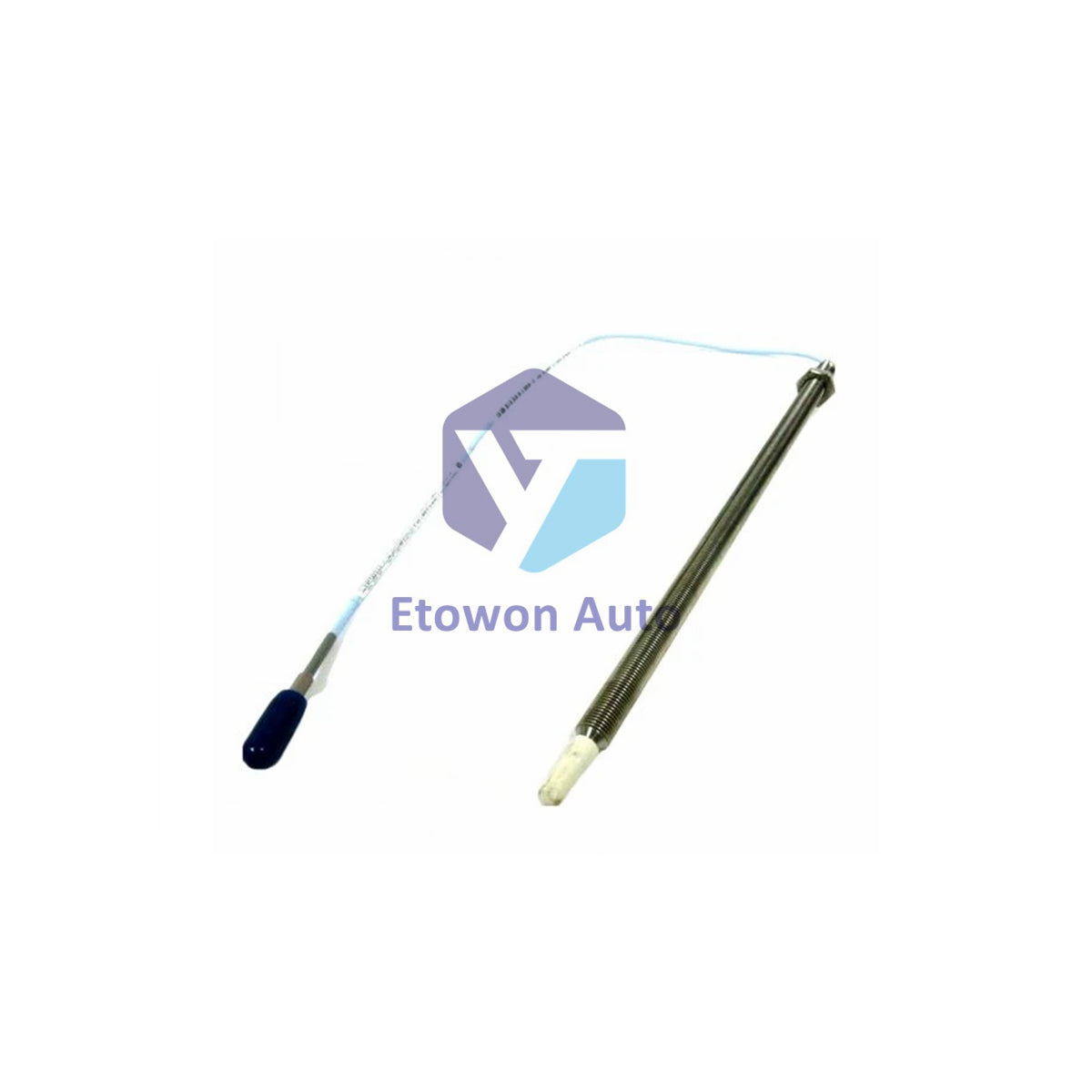

3300 NSv Probe M10X1 | Bently Nevada 330905-00-23-10-02-00

Қорда (15 дана), жөнелтуге дайын

  • Manufacturer: Bently Nevada

  • Product No.: 330905-00-23-10-02-00

  • Product Type: Proximity Probe

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 150g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Күндік Қайтару Саясаты · 12 Айлық Кепілдік
  • Жылдам жеткізу
  • 24/7 Қолдау
  • Сапа кепілдігі

Сипаттамасы

Product Overview

The Bently Nevada 330905-00-23-10-02-00 is a 3300 NSv proximity probe with M10X1 thread and no armor. It measures 230 mm overall case length with a 1.0 meter cable and miniature coaxial ClickLoc connector. The NSv probe offers increased chemical resistance compared to the 3300 RAM probe, making it suitable for process compressor applications.

Technical Configuration

This probe is mechanically and electrically compatible with Bently Nevada's previous 3300 RAM proximity probe and extension cable. The NSv design features superior side-view characteristics compared to the 3000-series 190 probe. The 1.0 meter probe exhibits 4.2 ± 0.5 ohms DC resistance from center conductor to outer conductor.

Technical Specifications

Parameter Value
Manufacturer Bently Nevada
Part Number 330905-00-23-10-02-00
Model 3300 NSv Proximity Probe
Thread Type M10X1, without armor
Unthreaded Length 0 mm
Overall Case Length 230 mm
Total Length 1.0 m (39 in)
Connector Type Miniature coaxial ClickLoc, standard cable
Agency Approval Not required
Linear Range 1.5 mm (60 mils), 0.25 to 1.75 mm
Recommended Gap 1.0 mm (40 mils)
Scale Factor (ISF) 7.87 V/mm (200 mV/mil) +12.5%/-20%
Deviation from DSL Less than ±0.06 mm (±2.3 mils)
Frequency Response 0 to 10 kHz: +0, -3 dB typical
Target Size (flat) Minimum 8.9 mm, recommended 13 mm
Probe Tip Material Polyphenylene sulfide (PPS)
Probe Case Material AISI 304 stainless steel
Probe Cable 75 Ω coaxial, FEP insulated
Max Torque 0.56 N•m (5 in•lb)
Min Bend Radius 25.4 mm (1.0 in)
Operating Temperature -52°C to +177°C (-62°F to +351°F)
Probe Case Thread M10x1, max thread engagement 15 mm
Weight Approx. 0.15 kg (probe with 1m cable)

Installation Guide

Set the recommended gap at 1.0 mm (40 mils) for optimal linear range. Finger tighten the probe, then apply maximum torque of 0.56 N•m (5 in•lb). Maintain a minimum bend radius of 25.4 mm (1.0 in) on the probe cable. Use three-conductor shielded triad cable for field wiring, with maximum length of 305 meters between the Proximitor Sensor and monitor. Verify target diameter meets the recommended minimum of 13 mm.

Engineering Advantages

The NSv probe delivers superior chemical resistance for process compressor environments. Its 1.5 mm linear range and 200 mV/mil scale factor ensure accurate shaft position measurement. Operating temperature extends from -52°C to +177°C, supporting extreme industrial conditions. The ClickLoc connector provides secure, reliable cable termination.

Technical FAQs

Q1: What is the recommended gap setting?
A1: Set the gap at 1.0 mm (40 mils). The linear range spans 0.25 to 1.75 mm, corresponding to approximately -1 to -13 Vdc.

Q2: Is this probe compatible with older 3300 RAM systems?
A2: Yes, the 3300 NSv probe is mechanically and electrically interchangeable with the previous 3300 RAM probe and extension cable.

Q3: What is the maximum field wiring length?
A3: Maximum length is 305 meters (1,000 feet) between the 3300 XL NSv Proximitor Sensor and the monitor using three-conductor shielded triad cable.
