22D-E6P6N104

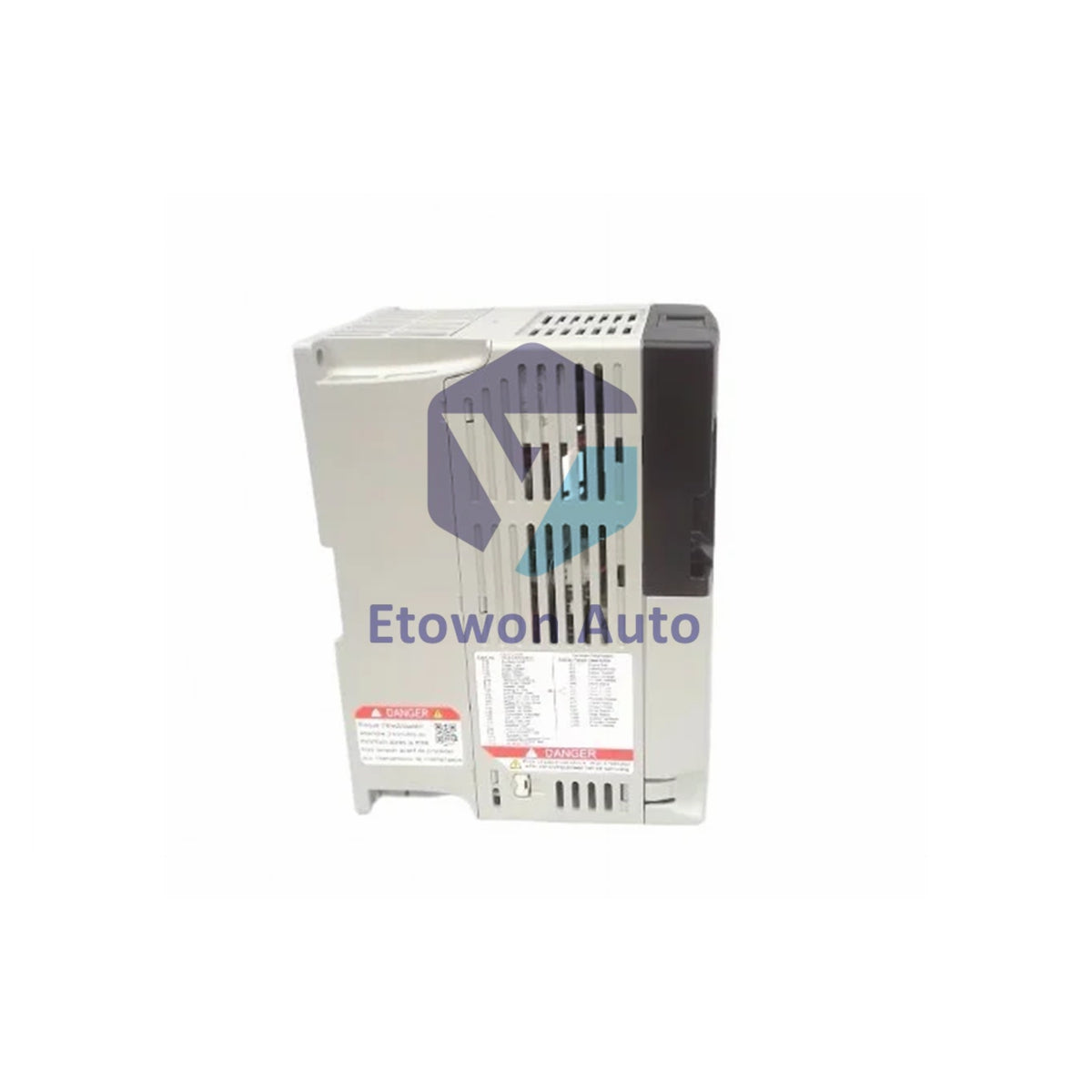

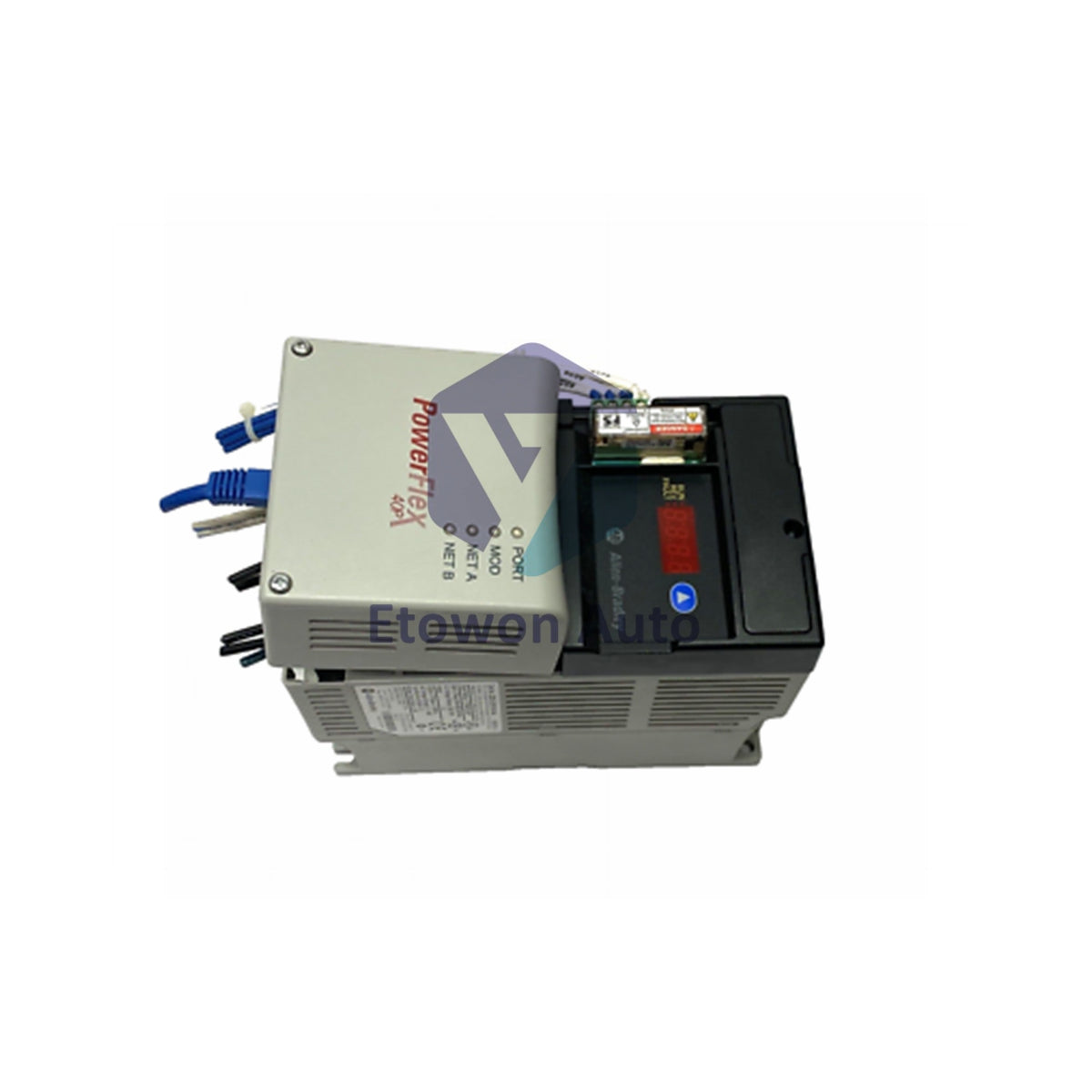

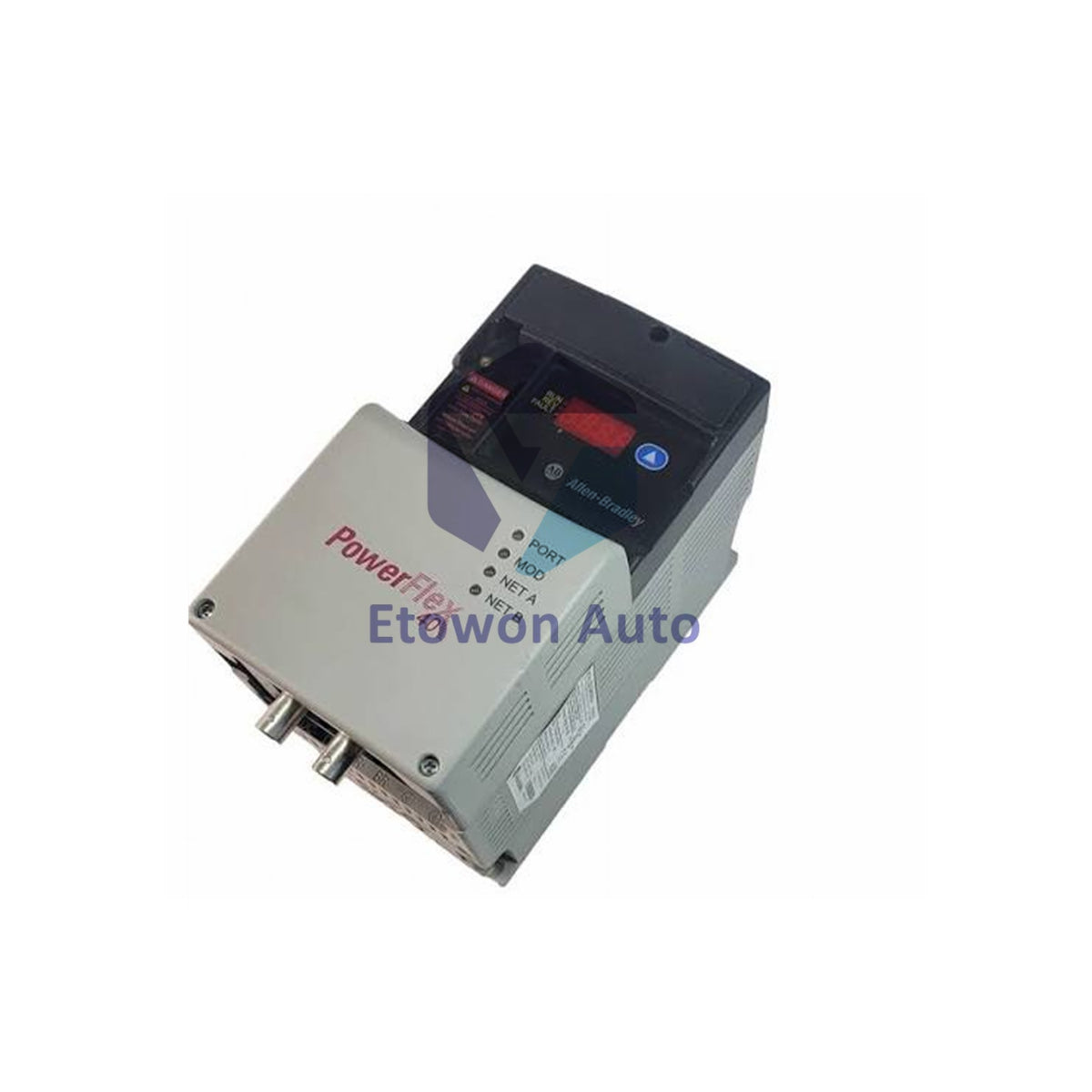

22D-E6P6N104 Allen-Bradley 5HP 600V VFD Motor Controller

Қорда (25 дана), жөнелтуге дайын

  • Manufacturer: Allen-Bradley

  • Product No.: 22D-E6P6N104

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 2570g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Күндік Қайтару Саясаты · 12 Айлық Кепілдік
  • Жылдам жеткізу
  • 24/7 Қолдау
  • Сапа кепілдігі

Сипаттамасы

Allen-Bradley 22D-E6P6N104 PowerFlex 40P AC Drive (5HP / 4kW)

The Allen-Bradley 22D-E6P6N104 PowerFlex 40P variable frequency drive (VFD) is an industrial-grade motor speed controller engineered for Category 3 category applications requiring precise speed regulation and high torque control. Operating on a 600V AC 3-phase supply line, this 5HP (4kW) unit combines sensorless vector control with a space-saving zero-stacking chassis design. Weighing just 2.57 kg, it fits efficiently into compact control cabinets while providing comprehensive motor overload protection, 100ms power loss ride-through capability, and 97.5% electrical operating efficiency.

Technical Specifications

Brand / Manufacturer Allen-Bradley / Rockwell Automation
Catalog Model Number 22D-E6P6N104
Product Family PowerFlex 40P Adjustable Frequency AC Drive
Rated Output Power 5 HP / 4.0 kW
Nominal Input Voltage 600V AC, 3-Phase (48-63 Hz, ±10% voltage tolerance)
Current Capacity Ratings Output Current: 6.6 A | Input Current: 8.3 A
Drive Operating Efficiency 97.5% at nominal load
Drive Unit Weight 2.57 kg (5.67 lbs)
Control Performance Sensorless Vector Control (120:1 speed range, ±0.05% regulation)
I/O Channel Configuration 7 Digital Inputs (5 programmable) | 2 Isolated Analog Inputs (10-bit)
Communication & Programming RS-485 Serial Interface for PC configuration & monitoring
Enclosure & Mounting IP20 / Open Type | Panel Mount (Zero-stacking capable)
Short Circuit & Fault Rating 100,000A SCCR | Class 10 Overload | Phase-to-Phase & Ground Fault

Quick Installation Guide

  • Mount the 2.57 kg drive chassis onto a flat vertical panel surface inside an IP20-compliant enclosure, taking advantage of zero-stacking rules if mounting side-by-side with adjacent drives.
  • Verify that the 600V AC 3-phase supply matches the ±10% voltage tolerance and connect incoming power to the specified input terminals via properly sized line fuses.
  • Wire the 5HP motor lead connections and ensure ground conductors are attached firmly to mitigate high-frequency electrical noise and phase-to-ground fault conditions.
  • Connect control signals to the 7 digital or 2 isolated analog inputs, then establish RS-485 comms to parameterize speed limits and Class 10 motor overload trip points.

Technical FAQs

Q1: What mechanical considerations apply to mounting this 2.57 kg drive in dense control enclosures?
A1: At a manageable weight of 2.57 kg, the 22D-E6P6N104 allows for easy single-technician panel installation. Its zero-stacking feature allows multiple PowerFlex drives to be installed side-by-side without air clearance gaps between chassis walls, saving substantial DIN rail and panel footprint inside the enclosure.

Q2: How does Sensorless Vector Control benefit motor operation compared to standard Volts-per-Hertz (V/Hz)?
A2: Sensorless Vector Control provides a 120:1 speed range with exceptional speed regulation accuracy (±0.05%). It dynamically estimates motor parameters to maintain high starting torque and precise velocity management without requiring an external shaft encoder feedback device.

Q3: What integrated electrical protection features are built into the 22D-E6P6N104 drive?
A3: The drive includes a 100,000A short-circuit withstand rating (SCCR), 6000V transient surge protection, phase-to-phase short protection, phase-to-ground fault protection, thermal heat sink monitoring, and Class 10 motor overload protection to shield connected hardware against electrical faults.
