1769-CRL3

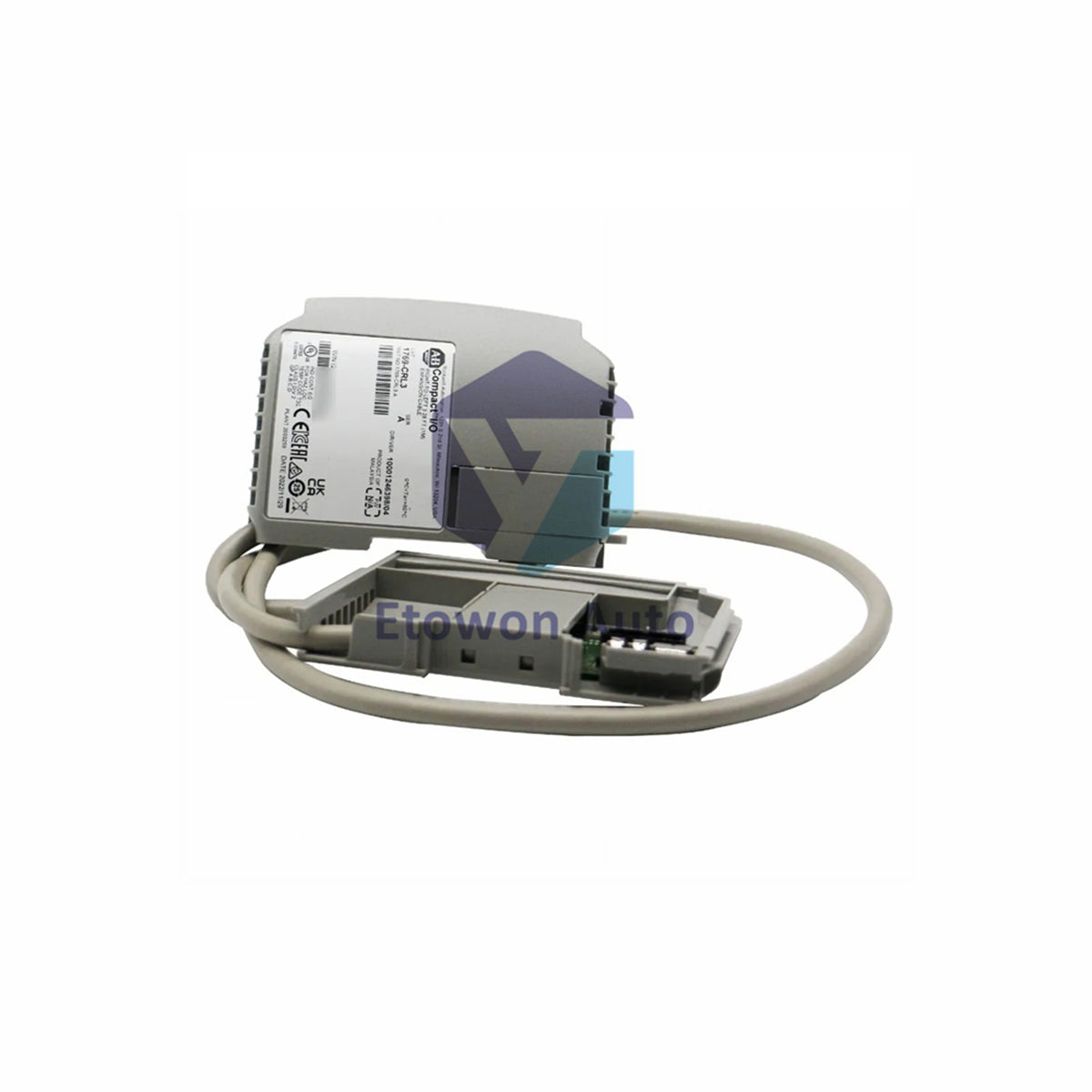

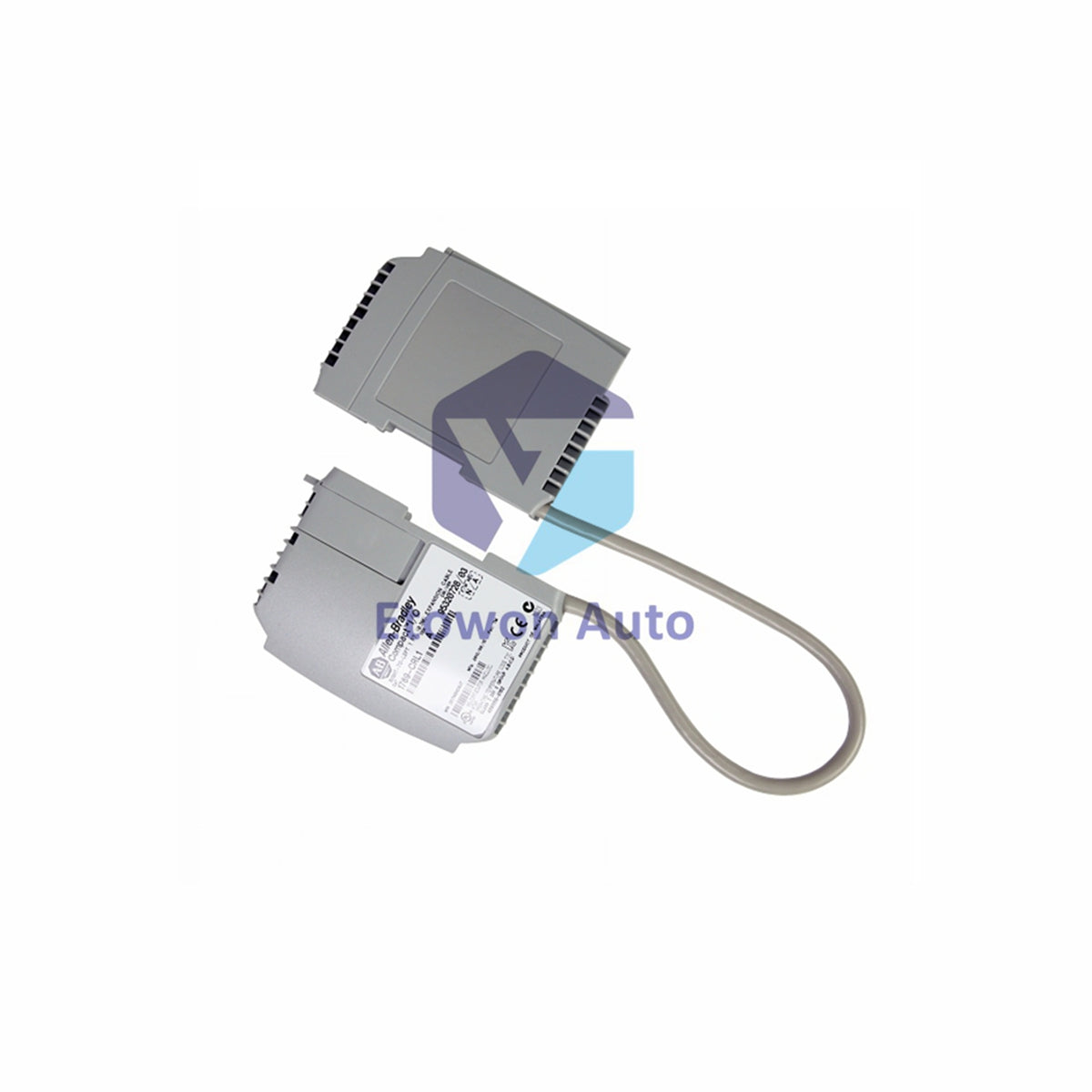

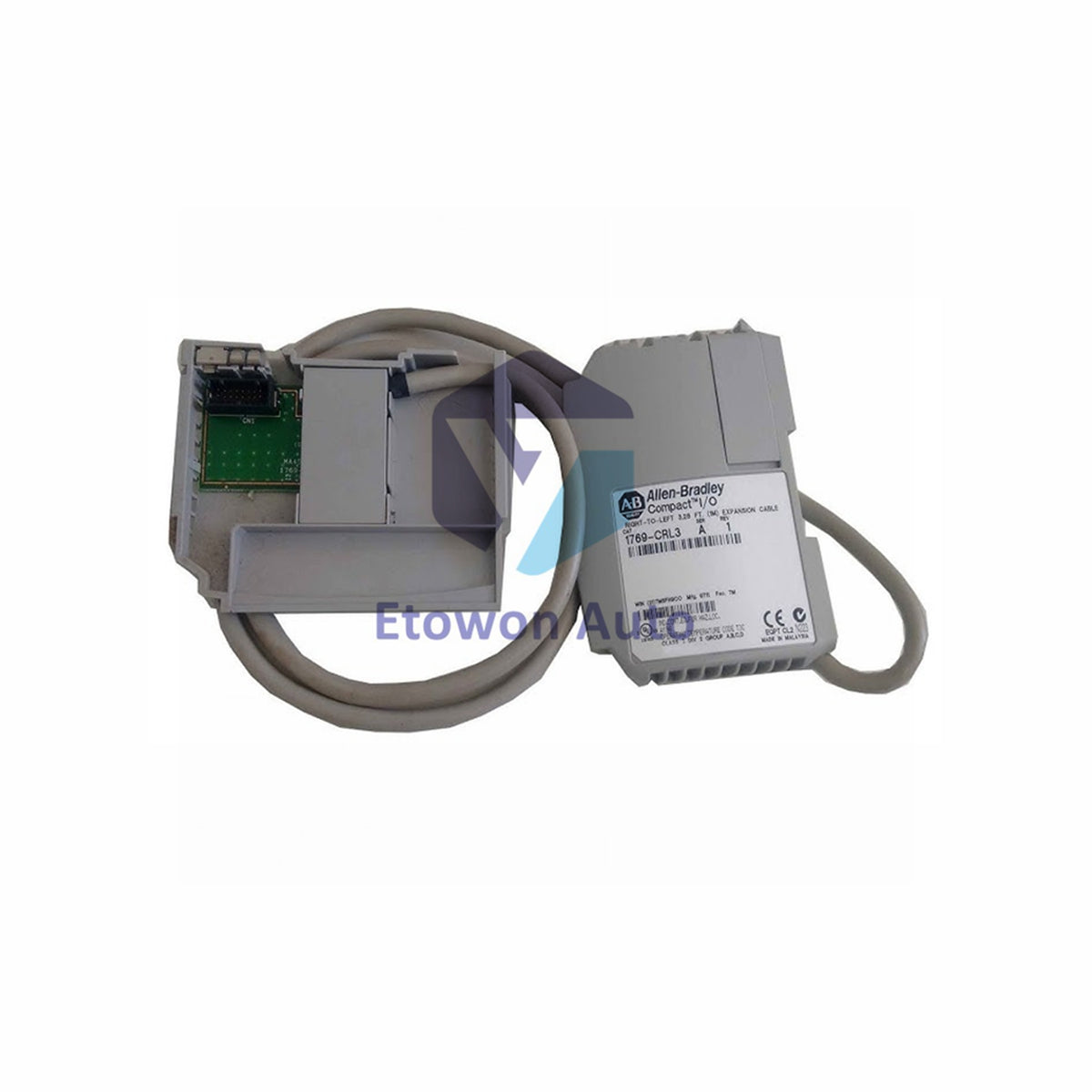

1769-CRL3 Allen-Bradley CompactLogix Кеңейту Кабелі

Қорда (14 дана), жөнелтуге дайын

  • Manufacturer: Allen-Bradley

  • Product No.: 1769-CRL3

  • Product Type: Кеңейту кабелі

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 350g

  • Shipping port: Xiamen

  • Warranty: 12 months

30 Күндік Қайтару Саясаты · 12 Айлық Кепілдік
  • Жылдам жеткізу
  • 24/7 Қолдау
  • Сапа кепілдігі

Сипаттамасы

Өнімге шолу

Allen-Bradley 1769-CRL3 — CompactLogix және MicroLogix 1500 басқару жүйелерінің байланысын кеңейтуге арналған жоғары өнімділікке ие автобус кеңейту кабелі. Бұл 1 метрлік (3,28 фут) кабель екі бөлек I/O модульдер банкін байланыстыруға мүмкіндік береді, нақтырақ айтқанда, бір банктің оң жағынан келесі банктің сол жағына қосады. 1769-CRL3 артқы жазықтықтағы байланыс тұтастығын ұзақ қашықтықта сақтай отырып, икемді корпустық орналасулар мен күрделі жүйелік архитектураларды жүзеге асыруға мүмкіндік береді.

Техникалық конфигурация және аппараттық архитектура

1769-CRL3 ішкі 1769 артқы жазықтықтың физикалық кеңейткіші ретінде қызмет етеді. Ол логикалық сигналдар мен қашықтағы I/O банктерінің біртұтас жүйе ретінде жұмыс істеуі үшін қажетті қуат таратуын тасымалдауға арналған.

Оңнан солға қосылу

Кабельде арнайы коннекторлар бар: бір ұшы бар I/O банктің оң жақ автобус интерфейсіне, ал екінші ұшы кеңейту банктің сол жақ автобус интерфейсіне қосылады. Бұл нақты бағыттау деректер ағынының модульдік шекаралар бойынша синхронды болуын қамтамасыз етеді.

Өнеркәсіптік деңгейдегі қорғаныс

Моторлық драйверлер мен ауыр техниканың әдеттегі шударына қарсы тұру үшін 1769-CRL3 көпқабатты оқшаулаумен жасалған. Бұл берік аппараттық архитектура кабель жоғары кернеулі компоненттерге жақын орналасқан кезде де сигналдың нашарлауын болдырмайды.

Техникалық сипаттамалар

Ерекшелік Сипаттама
Модель нөмірі 1769-CRL3
Кабель ұзындығы 1 метр (3,28 фут)
Қосылу түрі Оң жақ банк - Сол жақ банк
Артқы жазықтық тогы 1.4 Ампер @ 24В ТК
Қуат тұтыну 33.6 Ватт
Қуат тарату 7.5 Ватт
Салмақ 0.35 кг (0.77 фунт)

Орнату және инженерлік нұсқаулық

1769-CRL3 кабелін орнатқанда жүйенің ұзақ мерзімді сенімділігін қамтамасыз ету үшін дұрыс кабельді басқару маңызды.

Механикалық бағыттау

1769-CRL3 орнатқанда кабельдің ең аз иілу радиусынан асатын өткір иілуінен аулақ болыңыз. Коннекторларды машинаның дірілі әсерінен кездейсоқ ажыратылмауы үшін кіріктірілген бекіту бұрандаларымен бекітіңіз.

Қуат тарату талаптары

1769-CRL3 арқылы қосылған әрбір I/O банкінің жалпы ток тұтынуы негізгі қуат көзінің шегінен асатын болса, өз алдына 1769-PA2, -PB2, -PA4 немесе -PB4 қуат көздері болуы тиіс. Орнатуды аяқтамас бұрын артқы жазықтық ток бюджетін әрқашан есептеңіз.

Инженерлік артықшылықтар

  • Икемді орналасу: I/O модульдерін бірнеше DIN рельстерге немесе бөлек корпустарға таратуға мүмкіндік береді.
  • Жақсартылған байланыс: Жоғары жылдамдықтағы деректерді сенімді тасымалдау үшін төмен импедансты жолдарды қамтамасыз етеді.
  • Тұрақты қуат жеткізу: Қосылған құрылғылардың белгіленген параметрлерінде жұмыс істеуін қамтамасыз ете отырып, тұрақты кернеу деңгейін сақтайды.

Техникалық жиі қойылатын сұрақтар

С1: 1769-CRL3 кабелін екі контроллерді қосу үшін қолдануға бола ма?
Ж1: Жоқ. 1769-CRL3 тек I/O банктерін кеңейтуге арналған. Ол бір контроллер жүйесіндегі бір банктің артқы жазықтығын екінші банкіге қосады.

С2: Бұл кабель "ыстық ауыстырылатын" ба?
Ж2: Жоқ. 1769-CRL3 қосу немесе ажырату алдында барлық жүйе қуатын өшіру қажет. Олай жасамау автобус коннекторлары мен контроллерге электрлік зақым келтіруі мүмкін.

С3: Бір жүйеде қанша кеңейту кабелін қолдануға болады?
Ж3: CompactLogix жүйелері әдетте 3 I/O банкін (2 кабель арқылы) қолдайды, қашықтық пен қуат талаптары орындалған жағдайда. Өз контроллеріңіздің максималды I/O банк шегін тексеріңіз.

🏷️ Tags: Expansion Cable
  • Күлгін

Скаляр (V/f)

Вектор

AC қуатымен жұмыс істейді
  • Тапсырыс бермес бұрын нақты модельді, бөлшек нөмірін және техникалық сипаттамаларын растаңыз.
  • Қолданыстағы техникаңызбен немесе басқару жүйелеріңізбен үйлесімділігін тексеріңіз.
  • Техникалық көмек алу үшін sale@etowonauto.com мекенжайы бойынша немесе +8617859788089 телефонына хабарласыңыз.
  • Жеткізу нұсқаларын, жеткізу мерзімдерін және тасымалдау талаптарын қарастырыңыз.
  • Орнату кезінде өндірушінің нұсқауларын және үздік тәжірибелерді ұстаныңыз.

Қолда бар тауарлар әдетте сол жұмыс күні ішінде жіберіледі. Қазіргі уақытта қолда жоқ өнімдер үшін жіберу уақыты қолжетімділікке байланысты өзгеруі мүмкін. Халықаралық жеткізу қолжетімді, ал жеткізу құны тағайындалған жерге, салмағына және тасымалдаушының таңдауына байланысты есептеледі.

Қайтарулар тауарды алғаннан кейін 30 күн ішінде қабылданады, егер тауарлар пайдаланылмаған және бастапқы күйінде болса. Қайтару жөнелту шығындары тұтынушының жауапкершілігінде. Қайтару үшін рұқсат алу мақсатында кез келген тауарды қайтармас бұрын бізбен хабарласыңыз.

Толығырақ ақпарат алу үшін біздің Жеткізу және Қайтару саясатын қараңыз.
