TU810V1

TU810V1 Compact Module Termination Unit | ABB S800

Disponibile (100 unità), pronto per essere spedito

  • Manufacturer: ABB

  • Product No.: TU810V1

  • Product Type: Termination Unit

  • Product Origin: Sweden

  • Payment:T/T, Western Union

  • Weight: 170g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politica di reso di 30 giorni · Garanzia di 12 mesi
  • Consegna Veloce
  • Assistenza 24 ore su 24, 7 giorni su 7
  • Assicurazione della qualità

Descrizione

ABB TU810V1 Compact Module Termination Unit Overview

The TU810V1 (Article Number: 3BSE013230R1) serves as a 16-channel compact module termination unit for ABB's S800 I/O system. This passive MTU provides field wiring connections while distributing ModuleBus signals to I/O modules. The innovative mechanical keying system prevents incorrect module insertion with 36 possible configurations.

Technical Specifications

  • Manufacturer: ABB
  • Article Number: TU810V1 3BSE013230R1
  • Unit Type: Compact Module Termination Unit (MTU)
  • Compatible Modules: AI810, AI815, AI820, AO810, DI810, DI811, DO810, and 20+ more
  • Channel Capacity: 16 channels
  • Rated Voltage: 50 V DC
  • Channel Current: 2 A per channel
  • Process Current: 5 A maximum
  • Connection Method: Screw terminal block
  • Wire Compatibility: 0.2-4.0 mm² solid, 0.2-2.5 mm² stranded
  • Isolation Voltage: 500 V AC
  • Enclosure Protection: IP20
  • Operating Temperature: 0°C to +55°C (horizontal), 0°C to +40°C (vertical)
  • Unit Dimensions: 64 × 64 × 170 mm
  • Unit Weight: 0.17 kg

Key Functional Features

  • ModuleBus distribution to I/O modules and downstream MTU units
  • Automatic address generation through position signal shifting
  • Dual mechanical keying with 36 configuration combinations
  • DIN rail mounting with secure latching mechanism
  • Bidirectional mounting capability for flexible installation

Certifications and Compliance

  • CE marked for European market compliance
  • Hazardous location certifications (Class I Div 2, ATEX Zone 2)
  • Multiple marine certifications (ABS, BV, DNV-GL, LR)
  • RoHS and WEEE environmental compliance
  • Industrial corrosion protection for G3 environments

Frequently Asked Questions

  • What is the purpose of mechanical keying? Prevents insertion of incompatible I/O modules into the MTU
  • How many I/O modules does this support? Compatible with 28 different S800 I/O module types
  • What mounting orientations are possible? Both horizontal and vertical DIN rail mounting

For pricing and technical support, please contact us at sale@etowonauto.com

🏷️ Tags: ABB Compact Module Termination Unit

Scalare (V/f)

Vettore

Alimentato a corrente alternata
  • Conferma il modello esatto, il numero di parte e le specifiche prima di ordinare.
  • Verifica la compatibilità con la tua macchina o i sistemi di controllo attuali.
  • Contatta sale@etowonauto.com o +8617859788089 per assistenza tecnica.
  • Esamina le opzioni di consegna, i tempi di attesa e i requisiti di spedizione.
  • Segui le istruzioni del produttore e le migliori pratiche durante l’installazione.

Gli articoli disponibili in magazzino vengono solitamente spediti lo stesso giorno lavorativo. Per i prodotti non attualmente disponibili, i tempi di spedizione possono variare in base alla disponibilità. La spedizione internazionale è disponibile e i costi di spedizione sono calcolati in base alla destinazione, al peso e al corriere scelto.

Le restituzioni sono accettate entro 30 giorni dal ricevimento, a condizione che gli articoli siano inutilizzati e nelle condizioni originali. Le spese di spedizione per la restituzione sono a carico del cliente. Si prega di contattarci prima di restituire qualsiasi articolo per ricevere l'autorizzazione al reso.

Per maggiori dettagli, si prega di consultare la nostra Politica di Spedizione e Reso.

 Visualizza dettagli completi

GARANTISCI PRESTAZIONI AFFIDABILI DELLA MACCHINARIA

Trasforma la tua casa con le ultime soluzioni multi-elettroniche, dall'illuminazione intelligente ai dispositivi controllati tramite voce, tutti progettati per rendere la vita più facile, sicura e connessa. Ottimizza le tue operazioni con il Sistema di Monitoraggio Bently Nevada 3500, che offre il monitoraggio in tempo reale delle vibrazioni e delle condizioni delle macchine per prevenire guasti e massimizzare il tempo di attività.

Acquista ora
  • 5 stars: 2 (100%)
  • 4 stars: 0 (0%)
  • 3 stars: 0 (0%)
  • 2 stars: 0 (0%)
  • 1 star: 0 (0%)
A
Anonymous

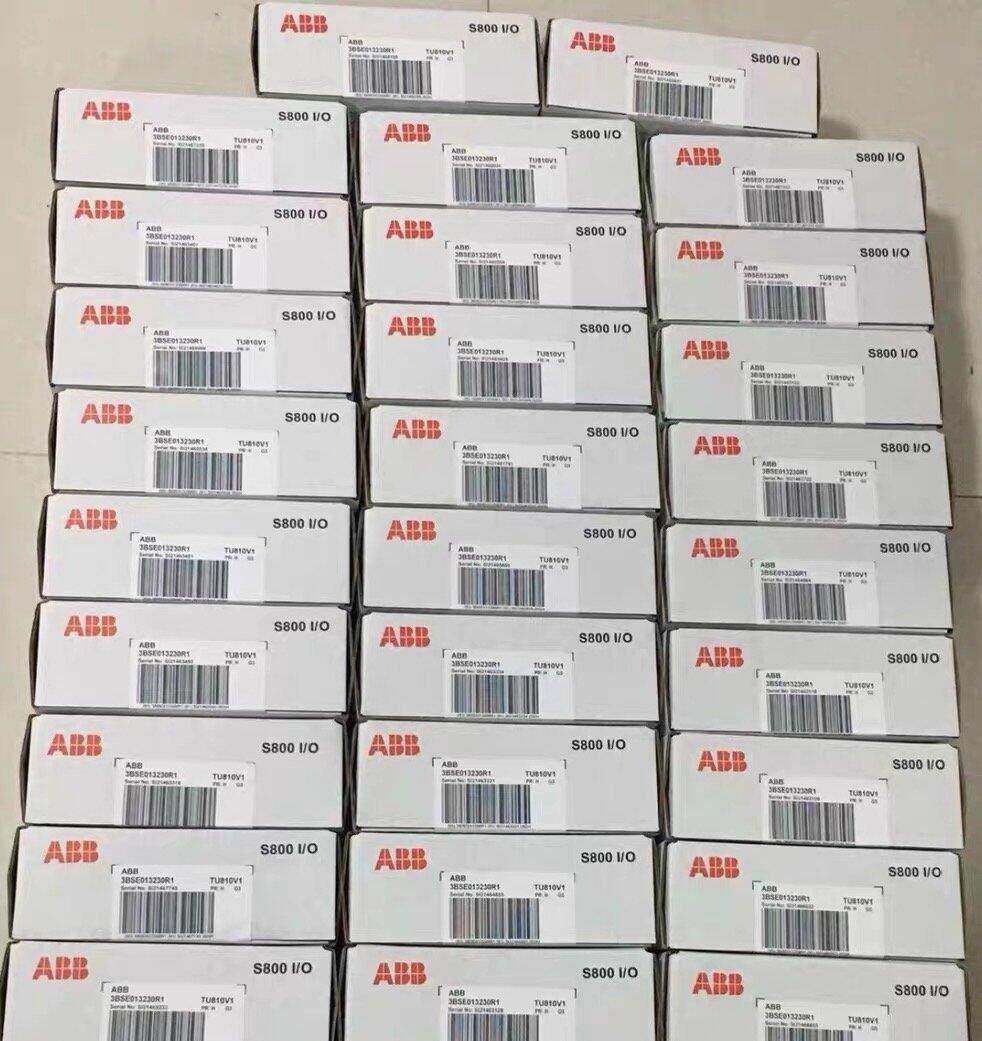

My panel shop was behind on a control build and short eight TU810V1 termination units. Reached out on a Monday, had tracking by Wednesday. Boxes were unopened, ABB labels intact. Terminals looked clean when I opened one to check. Didn't slow the job down.

Anonymous review photo
A
Anonymous

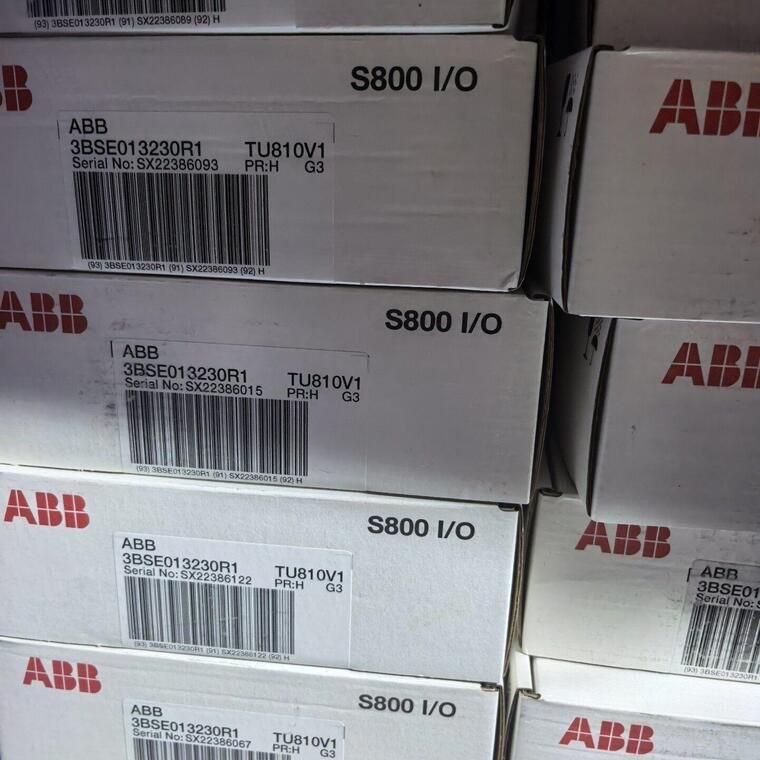

Needed 30 TU810V1 termination units for a panel shop order. She quoted me wholesale and promised shipment within a week—she delivered. Every unit arrived factory sealed, ABB original. Spot-checked several, terminals were straight and clean. A bulk order handled exactly right.
