ABFM16H301

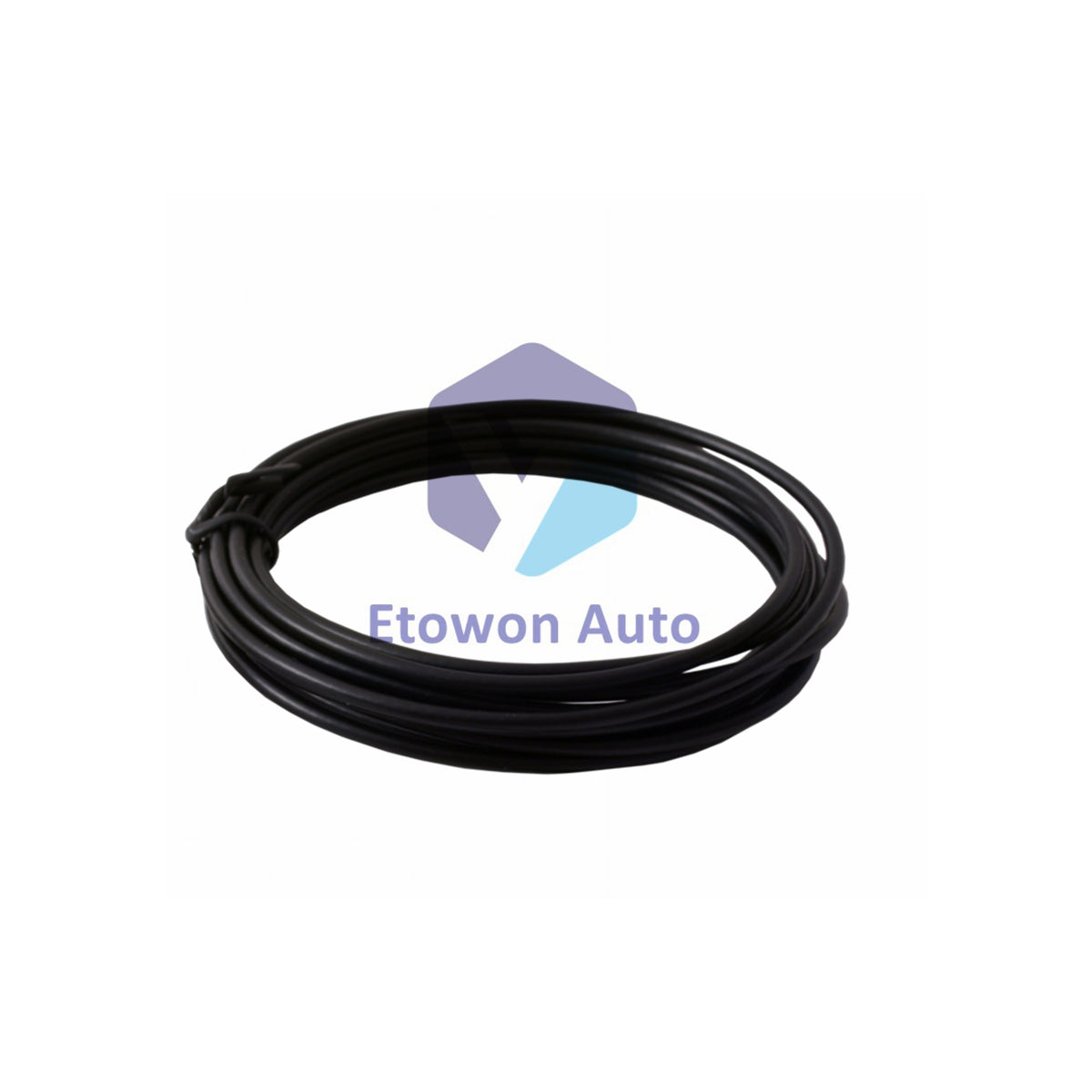

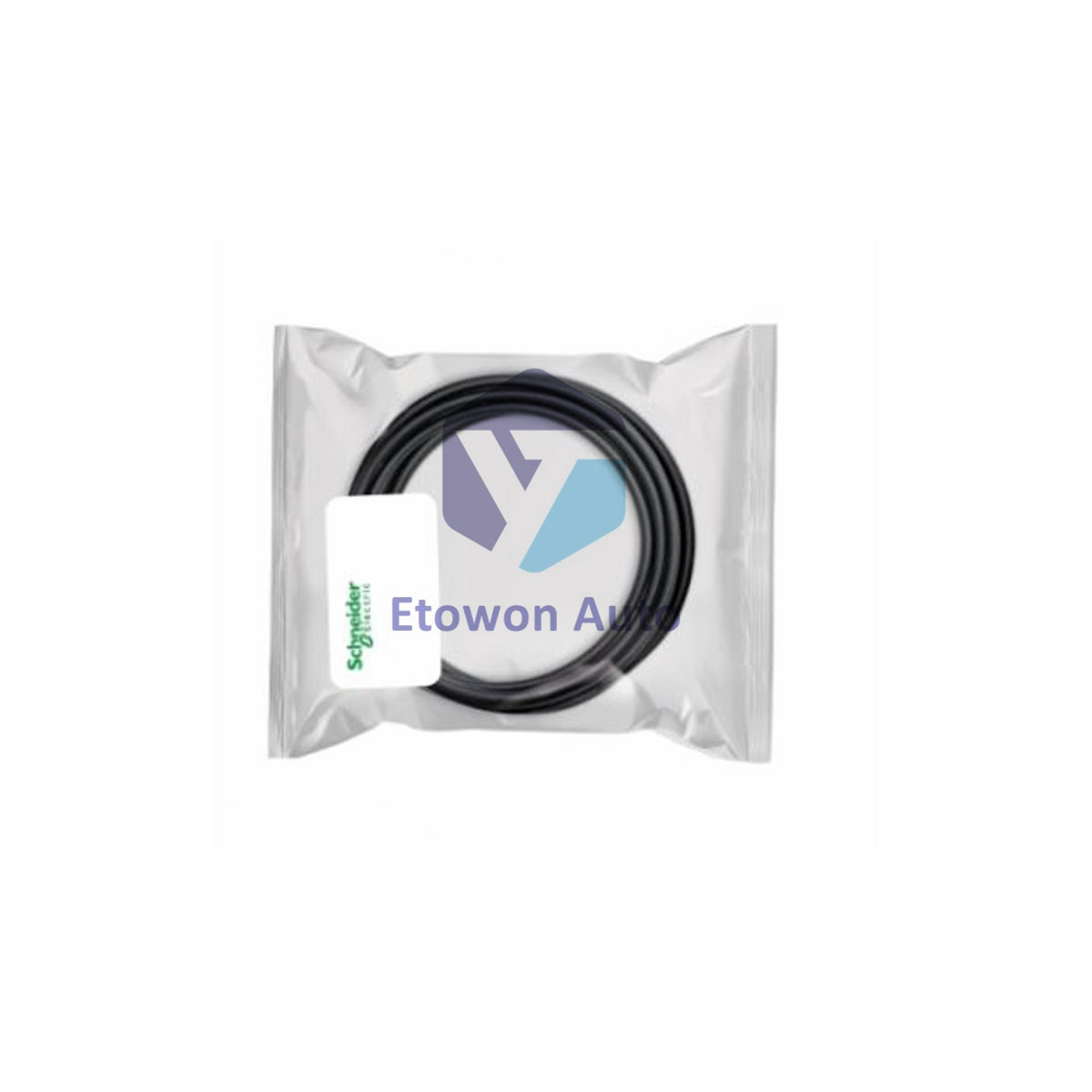

Schneider Electric ABFM16H301 Digital Relay Output Cable 3m

Disponibile (21 unità), pronto per essere spedito

  • Manufacturer: Schneider

  • Product No.: ABFM16H301

  • Product Type: Terminal Link

  • Product Origin: FR

  • Payment:T/T, Western Union

  • Weight: 1000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politica di reso di 30 giorni · Garanzia di 12 mesi
  • Consegna Veloce
  • Assistenza 24 ore su 24, 7 giorni su 7
  • Assicurazione della qualità

Descrizione

Product Overview

The ABFM16H301 is a 16-channel cabled connector from Schneider Electric, designed for the Modicon Quantum series. It supports digital relay output signals with a 3-meter (9.8 ft) cable length. Features two HE10 connectors and 2 x 8 channel splitting for versatile connectivity. Weight: 1 kg (2.2 lbs). Made in France.

Technical Configuration

16-Channel Digital Relay Output

16 channels configured as 2 x 8 channel splitting for flexible I/O management. Digital relay output signals at 0.5 A per channel. Multi-conductor shielded cable with AWG 22 gauge (0.324 mm²) ensures reliable signal transmission.

Connector Interface

Two HE10 connectors with 20 ways total. Provides secure, plug-and-play connectivity to Modicon Quantum PLCs and compatible accessories. Voltage rating: 250 V. Current rating: 0.5 A.

Technical Specifications

Parameter Specification
Part Number ABFM16H301
Manufacturer Schneider Electric
Product Line Modicon Quantum
Number of Channels 16 (2 x 8 splitting)
Cable Length 3 m (9.8 ft)
Signal Type Digital relay output (0.5 A)
Connector Type HE10 (2 connectors)
Number of Ways 20 ways
AWG Gauge AWG 22
Wire Section 0.324 mm² (0.0005 in²)
Current Rating 0.5 A
Voltage Rating 250 V
Cable Construction Multi-conductor shielded
Operating Temperature -20°C to +60°C
Product Compatibility Modicon Quantum, 984A120 Compact
Weight 1 kg (2.2 lbs)
Country of Origin France
GTIN 3389110705317

Installation & Maintenance

Installation

Plug-and-play connection via two HE10 connectors. Connect directly to Modicon Quantum I/O modules or 984A120 Compact systems. Ensure proper cable routing to avoid sharp bends or excessive strain.

Environmental Considerations

Operates reliably from -20°C to +60°C. Shielded multi-conductor construction provides noise immunity for digital relay output signals. Suitable for industrial control cabinets and automation panels.

Engineering Advantages

High-Density Channel Configuration

16 channels with 2 x 8 splitting enables flexible grouping for relay output applications. 20-way HE10 connectors support complex wiring schemes in Modicon Quantum systems.

Reliable Signal Transmission

Shielded cable with AWG 22 conductors minimizes electromagnetic interference. 250 V / 0.5 A rating supports standard industrial relay loads. 3-meter length provides ample reach for cabinet wiring.

Wide Compatibility

Compatible with Modicon Quantum PLCs and 984A120 Compact systems. Part of Schneider Electric's extensive connection accessories portfolio for industrial automation.

Technical FAQs

Q1: How many channels does this connector support?

A1: 16 channels configured as 2 x 8 splitting. Supports digital relay output signals at 0.5 A per channel.

Q2: What connector type does this cable use?

A2: Two HE10 connectors with 20 ways total. Provides plug-and-play connectivity to Modicon Quantum systems.

Q3: What is the cable length and gauge?

A3: 3 meters (9.8 ft) with AWG 22 conductors (0.324 mm²). Shielded multi-conductor construction for signal integrity.
