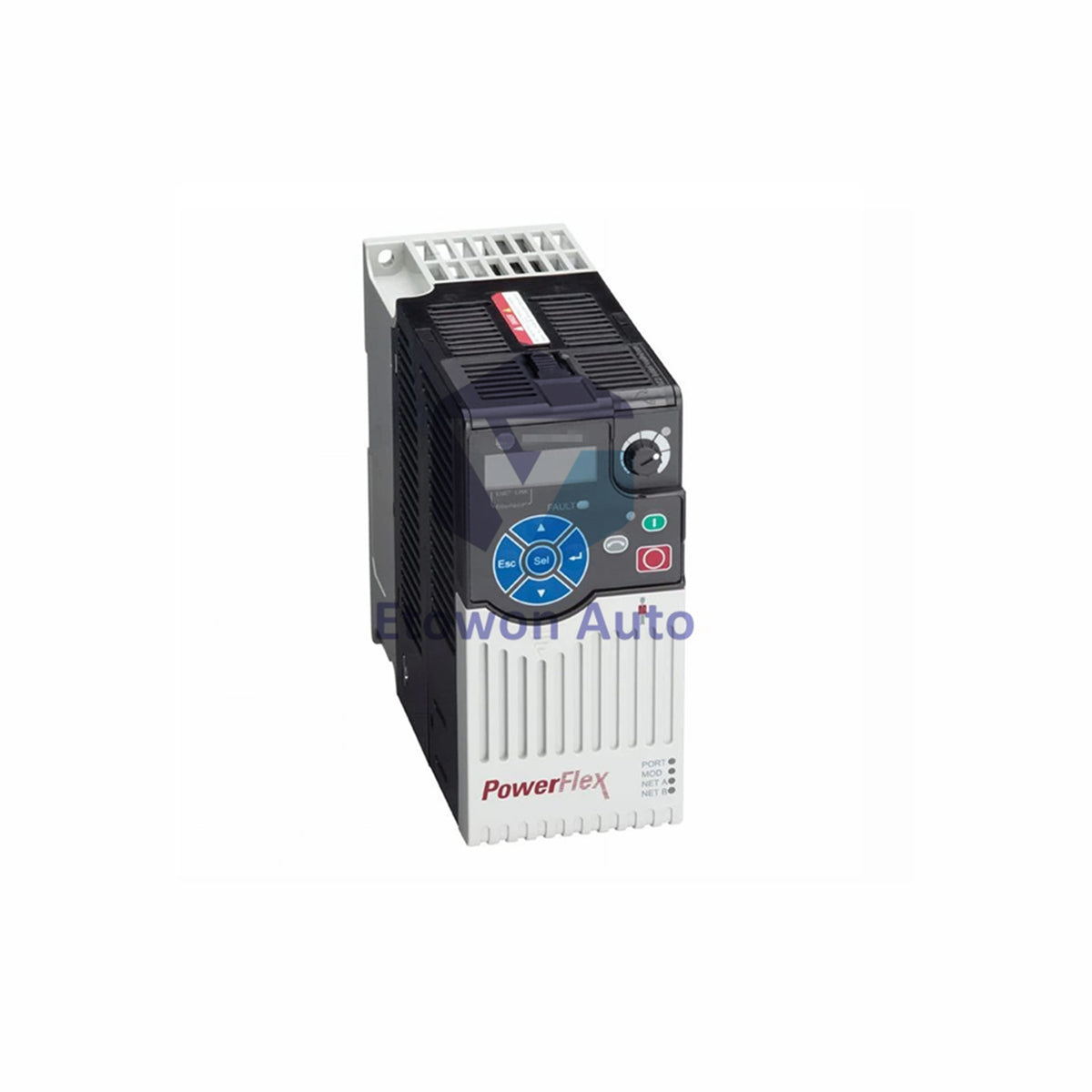

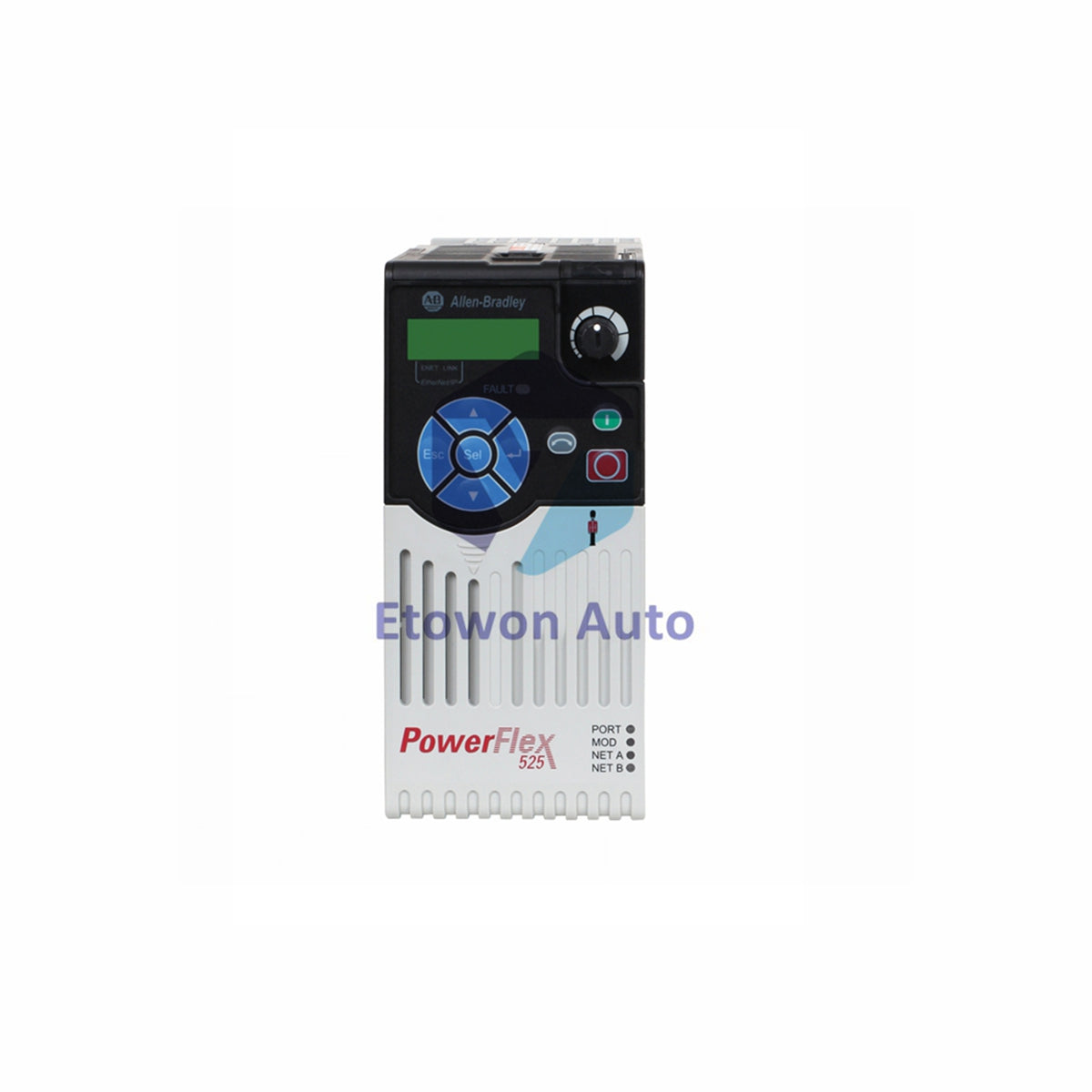

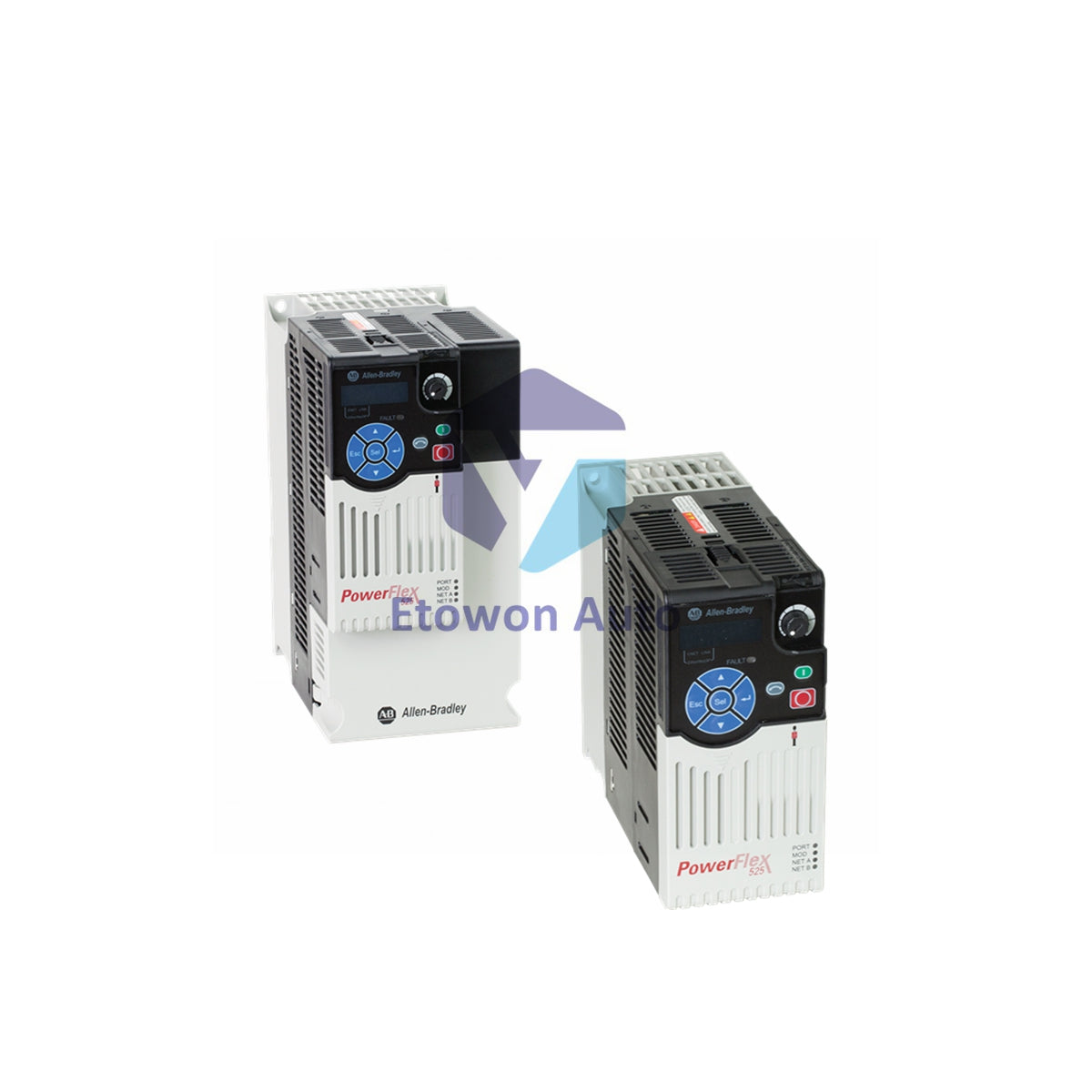

Nuovo Allen-Bradley 25B-D6P0N314 PowerFlex 525 VFD Telaio A

Panoramica del Prodotto

Il 25B-D6P0N314 è un azionamento VFD AC a frequenza regolabile compatto e ad alte prestazioni appartenente alla serie Allen-Bradley PowerFlex 525 di Rockwell Automation. Progettato per ottimizzare lo spazio nel quadro e semplificare l'integrazione delle macchine, questo azionamento Frame A funziona con un ingresso trifase 380-480V AC, erogando una corrente di uscita nominale di 6,0 Ampere. Con una potenza nominale di 2,2 kW (3 Cavalli) sia per applicazioni Normali che Heavy Duty, il 25B-D6P0N314 si distingue per il filtro EMC integrato e le comunicazioni EtherNet/IP a doppia porta incorporate, offrendo un'eccezionale compatibilità elettromagnetica fin da subito.

Vantaggi Tecnici Principali

• Filtro EMC Integrato: Questa configurazione 314 include un filtro di compatibilità elettromagnetica (EMC) interno, che riduce significativamente le interferenze a radiofrequenza (RFI) eliminando la necessità di montaggio e cablaggio di filtri esterni.
• EtherNet/IP a Doppia Porta Incorporato: Supporta topologie Device Level Ring (DLR) e architetture di rete semplificate, facilitando la trasmissione dati ad alta velocità e l'integrazione senza soluzione di continuità con i controller Logix.
• Design Modulare Innovativo: L'hardware è suddiviso in un modulo di controllo indipendente e un modulo di potenza robusto. Ciò consente agli installatori di pre-cablarne la base di potenza mentre gli ingegneri programmano contemporaneamente il nucleo di controllo tramite USB standard.

Specifiche Tecniche

Applicazioni Industriali

• Ambienti Sensibili al Rumore: Ideale per impianti industriali e celle automatizzate dove le interferenze elettromagnetiche possono disturbare segnali di misura sensibili, grazie al filtro EMC integrato.
• Sistemi di Movimentazione Materiali: Gestisce array di smistamento localizzati, nastri di produzione sincronizzati e linee di confezionamento che richiedono elevata tenuta di coppia e curve di accelerazione rapide.
• Movimentazione di Fluidi e Aria: Regola unità di scarico commerciali, ventilatori per trattamento aria, pompe centrifughe per liquidi e circuiti di raffreddamento localizzati con un'efficienza energetica del 96%.
• Macchinari OEM Automatizzati: Perfettamente adatto per costruttori di macchine che utilizzano regolazione precisa della velocità sia su motori a induzione AC che su motori sincroni a magneti permanenti (PM).

Cablatura e Installazione

• Collegamenti di Alimentazione Principale: Collegare direttamente i cavi di linea trifase 480V ai terminali R/L1, S/L2 e T/L3. Collegare i terminali di uscita carico (U/T1, V/T2, W/T3) direttamente agli avvolgimenti statorici del motore trifase.
• Montaggio Modulare a Zero Spazio: Sfruttare il design compatto Frame A che consente il montaggio verticale affiancato su guide DIN standard per risparmiare spazio prezioso all’interno del quadro.
• Connessione Infrastruttura di Rete: Utilizzare cavi Ethernet patch RJ45 standard per collegarsi all’hub di comunicazione a doppia porta integrato, semplificando le configurazioni Device Level Ring (DLR).
• Interfaccia Safe Torque Off (STO): Cablarne gli ingressi di sicurezza hardware integrati nei circuiti di arresto di emergenza locali per garantire il taglio certificato della coppia motore (SIL2 / PLd Cat 3) senza interrompere l’alimentazione di linea.

Vantaggi Ingegneristici

• Configurazione USB Semplificata: Il modulo di controllo rimovibile può essere alimentato e completamente programmato tramite un cavo USB standard prima di essere inserito nell’alloggiamento di potenza cablato in campo.
• Gestione Termica Avanzata: Mantiene la piena capacità di corrente nominale in un ampio intervallo di temperatura ambiente da -10°C a +50°C senza necessità di derating.
• Profilo Energetico Ottimizzato: Combinando un’efficienza operativa intrinseca del 96% con l’ottimizzazione del flusso vettoriale sensorless, riduce drasticamente la dissipazione di calore all’interno di celle automatizzate chiuse.

Domande Tecniche Frequenti

D1: Cosa rappresenta il "314" alla fine del codice modello 25B-D6P0N314?
R1: Nella nomenclatura della serie PowerFlex 520, il "3" indica che questo modello dispone di un filtro EMC integrato (a differenza del "1" che indica assenza di filtro), mentre "14" rappresenta la configurazione standard con involucro aperto IP20 e la designazione firmware.

D2: Posso utilizzare questo azionamento VFD per gestire motori sincroni a magneti permanenti?
R2: Sì. A differenza degli azionamenti di base, questo modulo include algoritmi firmware progettati per operare sia motori a induzione AC standard sia motori sincroni a magneti permanenti ad alta efficienza energetica (controllo PM).

D3: Cosa succede ai parametri dell’azionamento se il modulo di potenza subisce un guasto hardware?
R3: Poiché i parametri di controllo sono memorizzati nel modulo di controllo frontale, è possibile sostituire completamente il modulo di potenza posteriore senza dover riprogrammare da zero le variabili logiche dell’azionamento.
