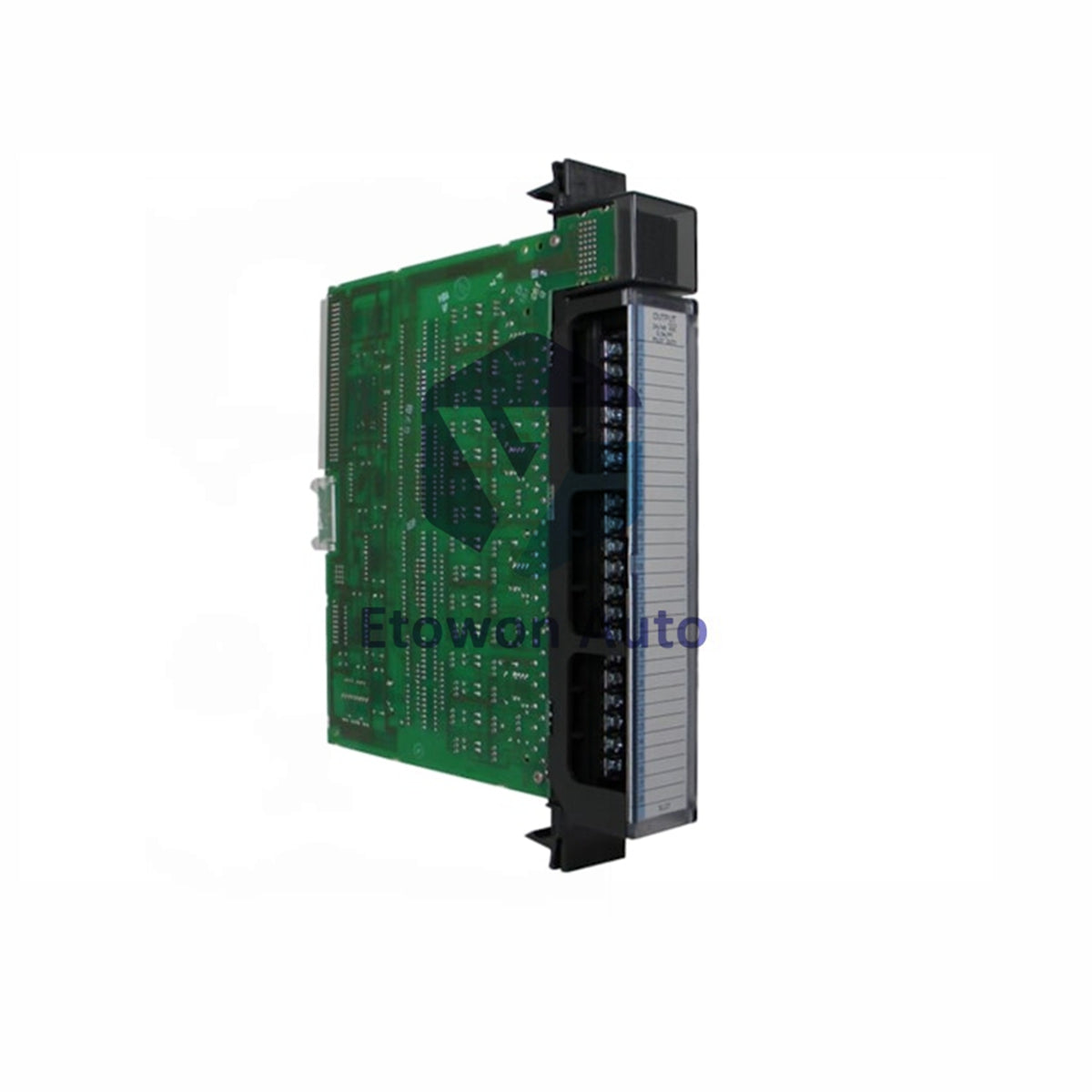

IC697MDL750 GE PLC Uscita Discreta | Modulo a 32 Punti Logica Positiva

Panoramica del Prodotto

Il GE Fanuc IC697MDL750 è un modulo di uscita discreta ad alta densità a 32 canali progettato per il sistema Programmable Logic Controller Serie 90-70. Questo modulo funziona con logica positiva (sourcing) ed è classificato per applicazioni da 24 a 48 VDC. Con il suo rapido tempo di risposta di 1 ms e la robusta capacità di corrente, l'IC697MDL750 è ideale per compiti di controllo industriale ad alta velocità dove è fondamentale l'affidabilità nello switching di carichi DC—come solenoidi, contattori e valvole idrauliche.

Specifiche tecniche

Vantaggi Tecnici Principali

Prestazioni ad alta densità

L'IC697MDL750 integra 32 uscite discrete in un unico slot, massimizzando significativamente l'efficienza dello spazio nel rack. Raggruppando queste uscite in quattro gruppi isolati da otto, il modulo consente un isolamento più semplice dei guasti e la possibilità di gestire diverse fonti di alimentazione tra i gruppi se necessario.

Gestione superiore del carico

Questo modulo è progettato per cicli industriali pesanti, supportando una corrente di spunto massima di 10 ampere per fino a 20 ms. Questa capacità assicura che carichi con elevata corrente di avvio non causino falsi allarmi o danneggino il circuito interno del modulo.

Tempi di precisione e bassa caduta di tensione

Con un tempo di risposta massimo di accensione/spegnimento di soli 1 ms, questo modulo è perfetto per l'automazione di precisione. Inoltre, la bassa caduta di tensione in uscita (massimo 1 volt) garantisce che i dispositivi sul campo ricevano alimentazione costante entro i loro parametri operativi, anche a pieno carico di 0,5A per punto.

Installazione & Manutenzione

• Alimentazione Backplane: Il modulo richiede 0,25 Ampere dal bus a 5V. Assicurarsi che l'alimentatore della Serie 90-70 abbia capacità sufficiente per tutti i moduli installati.
• Gestione Termica: Progettato per un intervallo operativo da -20°C a 65°C, assicurare un adeguato flusso d'aria all'interno dell'armadio per mantenere la longevità del modulo da 0,75 kg sotto pieno carico.
• Orientamento Logico: Come modulo a Logica Positiva (Sourcing), il carico deve essere collegato tra il terminale di uscita e il lato comune (negativo) dell'alimentazione DC esterna.

Vantaggi Ingegneristici

L'IC697MDL750 offre l'interfaccia di controllo affidabile a 24/48VDC richiesta per l'automazione industriale moderna. La sua struttura robusta da 1,65 libbre (0,75 kg) e l'ampio intervallo di tensione (da 20 a 60 VDC) offrono agli ingegneri una soluzione durevole che può adattarsi alle fluttuazioni delle alimentazioni di campo senza compromettere l'integrità dell'uscita o la precisione dello switching.

Domande tecniche frequenti

Q1: Cosa significa "Logica Positiva" per questo modulo?
A1: In una configurazione a logica positiva (sourcing), l'IC697MDL750 fornisce tensione positiva dall'alimentazione DC al carico quando il punto di uscita è attivato.

Q2: Posso superare i 2 Ampere per gruppo se viene utilizzato un solo canale?
A2: No. Sebbene un singolo punto possa gestire 0,5 Ampere, la corrente totale per qualsiasi gruppo di otto canali non deve superare i 2 Ampere per evitare sovraccarichi termici interni.

Q3: L'IC697MDL750 è compatibile con sistemi a 12VDC?
A3: No. La tensione nominale è da 24 a 48 VDC, con un intervallo minimo di segnale operativo di 20 VDC. Per applicazioni a 12VDC, dovrebbe essere selezionato un modulo diverso della Serie 90-70.
