MAI51

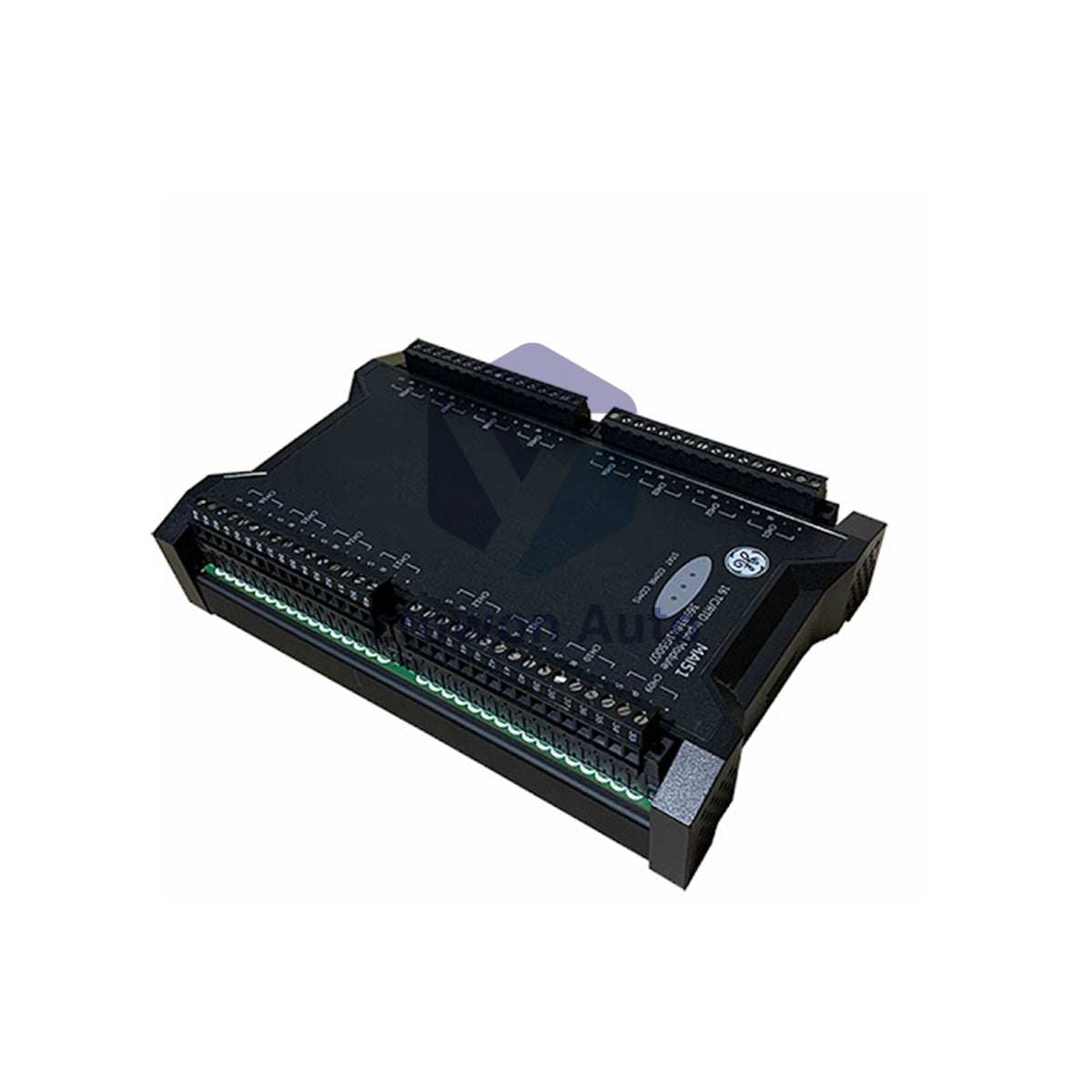

GE MAI51 369B1841G5007 Analog Input Module 16 Channel

Disponibile (13 unità), pronto per essere spedito

  • Manufacturer: General Electric

  • Product No.: MAI51

  • Product Type: Analog Input Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 500g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politica di reso di 30 giorni · Garanzia di 12 mesi
  • Consegna Veloce
  • Assistenza 24 ore su 24, 7 giorni su 7
  • Assicurazione della qualità

Descrizione

GE MAI51 369B1841G5007 Analog Input Module

The GE MAI51 (369B1841G5007) is a 16-channel analog input module supporting RTD (Pt10, Pt100, Cu100, Cu50) and thermocouple types (E, J, K, N, R, S, T, B). Featuring dual 24 V DC (±10%) redundant power inputs, this module delivers 16-bit resolution with 0.2% measurement accuracy. Weighing approximately 0.5 kg (1.1 lbs), it operates from 0°C to 60°C with CE certification.

Technical Specifications

Parameter Value
Manufacturer GE
Model MAI51 (369B1841G5007)
Product Type TC/RTD Analog Input Module
Channels 16 (8 channels per ADC group)
Power Supply Dual 24 V DC ±10% (1:1 Redundant)
Power Consumption < 2 W (Typical 1.8 W)
Signal Types RTD: Pt10, Pt100, Cu100, Cu50; TC: E, J, K, N, R, S, T, B
ADC Resolution 16-bit
Measurement Accuracy 0.2% maximum
Over-range Alarm ±10% (software configurable)
CMRR > 120 dB
DMRR > 60 dB
Isolation (Channel-Channel) 250 V AC
Isolation (Channel-Ground) 500 V AC
Isolation (Channel-System) 1500 V AC
Operating Temperature 0°C to 60°C (32°F to 140°F)
Humidity 10-90% non-condensing
Dimensions (H x W x D) 209 x 129.5 x 51 mm (8.2 x 5.1 x 2.0 in)
Weight Approx. 0.5 kg (1.1 lbs)
Mounting Screw Mounting
Communication Redundant High-Speed Smart Serial Bus (1 Mbps)
Connector Single-row Euro-style, Removable (2.5 mm²)
LED Indicators Run, Communication, Fault Alarm
Certification CE (with system)

Supported Signal Types

Sensor Type Supported Models
RTD Pt10, Pt100, Cu100, Cu50 (2-wire or 3-wire)
Thermocouple E, J, K, N, R, S, T, B

Installation & Field Application Guide

  • Mount the module using screw mounting. Ensure proper grounding for noise immunity.
  • Connect dual 24 V DC power supplies (21.6-26.4 V DC range) for 1:1 redundancy.
  • Use shielded twisted-pair wiring for RTD and TC signals. Ground shield at the module end only.
  • Configure sensor type and range using the system software. Over-range alarm threshold is ±10%.

Why Choose the MAI51 Module

  • 16 channels support both RTD and thermocouple inputs in a single module.
  • Dual redundant 24 V DC power inputs for high availability applications.
  • High isolation (1500 V AC channel-system) ensures reliable operation.
  • 0.2% accuracy with 16-bit resolution for precise temperature measurement.

Field Engineer FAQs

Q1: What is the difference between 2-wire and 3-wire RTD connection?

A1: 3-wire connection compensates for lead wire resistance, providing more accurate measurements. 2-wire is suitable for short cable runs where lead resistance is negligible.

Q2: Does the module support cold junction compensation for thermocouples?

A2: Yes, the module provides built-in cold junction compensation when using the terminal block temperature sensor.

Q3: What is the maximum cable length for TC/RTD inputs?

A3: Recommended maximum cable length is 200 meters for shielded twisted-pair wiring. For longer runs, use signal conditioning.
