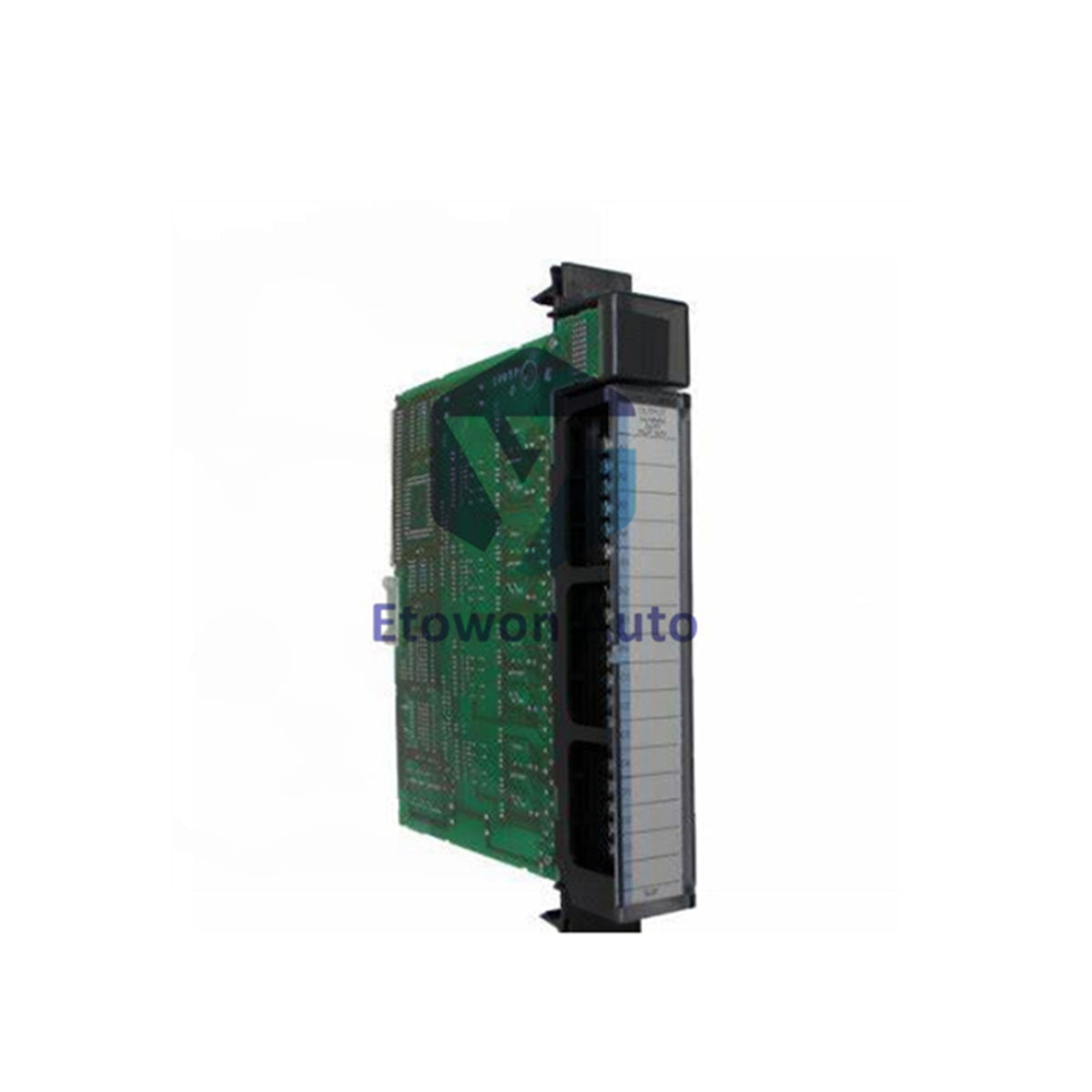

IC697ALG441

Modulo di ingresso analogico a 16 canali GE Fanuc IC697ALG441 | Nuovo

Solo 10 unità rimaste

  • Manufacturer: General Electric

  • Product No.: IC697ALG441

  • Product Type: Modulo di ingresso analogico

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1810g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politica di reso di 30 giorni · Garanzia di 12 mesi
  • Consegna Veloce
  • Assistenza 24 ore su 24, 7 giorni su 7
  • Assicurazione della qualità

Descrizione

Panoramica del Prodotto

Il GE Fanuc IC697ALG441 è un modulo di ingresso analogico isolato ad alta densità e precisione, progettato per un'integrazione senza soluzione di continuità nel robusto controllore logico programmabile (PLC) Serie 90-70. Progettato per acquisizione dati in tempo reale esigente, questo modulo ad alte prestazioni dispone di 16 canali di ingresso analogico differenziale capaci di elaborare segnali di tensione nell'intervallo standard da -10 a +10 Volt DC.



Vantaggi Tecnici Principali

Ingressi segnale differenziali isolati di alta qualità

I 16 ingressi differenziali sull'IC697ALG441 sono completamente isolati dalla logica del backplane di sistema. Questa barriera elettrica previene loop di massa sul lato campo, sovratensioni e interferenze transitorie, evitando la corruzione dei calcoli di elaborazione centrale e garantendo la massima operatività del sistema e integrità del segnale.

Configurazione software senza jumper

Il modulo presenta un'architettura semplificata senza jumper, completamente configurabile via software tramite strumenti di programmazione standard MS-DOS o Windows. L'eliminazione degli interruttori DIP fisici riduce gli errori di installazione umana e permette di modificare, salvare e replicare i parametri in modo sicuro ed elettronico.

Espansione scalabile e carico minimo

Con un'impedenza di ingresso superiore a 10 megaohm, la scheda garantisce un carico elettrico minimo sugli strumenti e sensori di campo. Per applicazioni estese, la sua robusta capacità di collegamento a catena consente fino a 7 moduli di connettersi senza problemi con i convertitori base IC697ALG, scalando fino a 120 ingressi isolati per rack.



Specifiche tecniche

Parametro Dettagli della Specifica
Produttore / Sistema GE Fanuc (Integrazione Serie 90-70)
Identificatore Modello IC697ALG441 (ALG: Ingresso Analogico / 441: ID versione)
Configurazione di ingresso 16 ingressi analogici differenziali (senza dipendenza da massa comune)
Intervallo di ingresso tensione -10 V DC a +10 V DC nominali
Frequenza di Conversione 2 millisecondi per canale per acquisizione dati veloce
Calibrazione di fabbrica Calibrato a 10 V ± 2 mV
Errore massimo di misurazione ±0,03% scala completa, ±0,02% valore
Impedenza di ingresso >10 Megaohm (garantisce un carico minimo del segnale)
Isolamento elettrico Isolamento opto/galvanico completo dall'architettura del backplane
Requisiti di Alimentazione 0,4 Ampere (2 Watt) a +5 V DC sul bus di alimentazione
Dimensioni dei Fili Terminali Accetta fili solidi o intrecciati da AWG 22 a AWG 14
Peso netto hardware Circa 4 libbre (1,81 kg)



Linee Guida per Installazione e Manutenzione

Sicurezza Obbligatoria di Isolamento dell'Alimentazione

Per proteggere gli elementi interni di elaborazione digitale da archi terminali, gli operatori di sistema devono assicurarsi che tutti i rack e i circuiti di alimentazione esterni siano completamente spenti prima di installare, rimuovere o cablare le schede terminali. Non eseguire mai procedure di hot-swapping su questa unità analogica.

Ottimizzazione del Cablaggio di Campo

Quando si instradano le linee di segnale di campo nei blocchi terminali AWG da 22 a 14, utilizzare cavi schermati a coppie intrecciate per tutti i percorsi ±10V. Collegare la schermatura del cavo a terra in un unico punto sull'involucro del telaio per massimizzare i benefici intrinseci di reiezione del rumore del circuito differenziale del modulo.

Regole di Espansione e Indirizzamento

Quando si collegano in cascata più componenti fino al limite di 7 moduli, verificare la corretta configurazione degli indirizzi nell'ambiente di configurazione MS-DOS/Windows. Assicurarsi che i cavi di interconnessione tra convertitori base e blocchi di espansione non superino le lunghezze consigliate per evitare perdite di segnale.



Domande tecniche frequenti

Q1: In che modo il design a ingresso differenziale è vantaggioso nelle applicazioni rumorose in ambienti industriali?

A1: A differenza dei moduli single-ended, il design a ingresso differenziale dell'IC697ALG441 misura le differenze di tensione tra due linee distinte invece di fare riferimento a una massa comune. Questo ignora il rumore elettrico comune a entrambi i fili, offrendo un'eccellente reiezione del rumore.

Q2: Ci sono interruttori hardware fisici o ponticelli da regolare sulla scheda?

A2: No. L'IC697ALG441 è completamente configurato via software. Tutta l'allocazione dei canali, il tracciamento dei segnali e le regolazioni temporali interne vengono eseguiti digitalmente tramite gli strumenti ufficiali di configurazione MS-DOS o Windows.

Q3: Quali sono le specifiche di assorbimento di alimentazione dal backplane per questa scheda?

A3: Il modulo di ingresso analogico assorbe una corrente nominale di 0,4 Ampere a una tensione costante di +5 Volt DC, mantenendo un consumo energetico complessivo di 2 Watt durante il funzionamento completo multi-canale.
