IC693TCM302

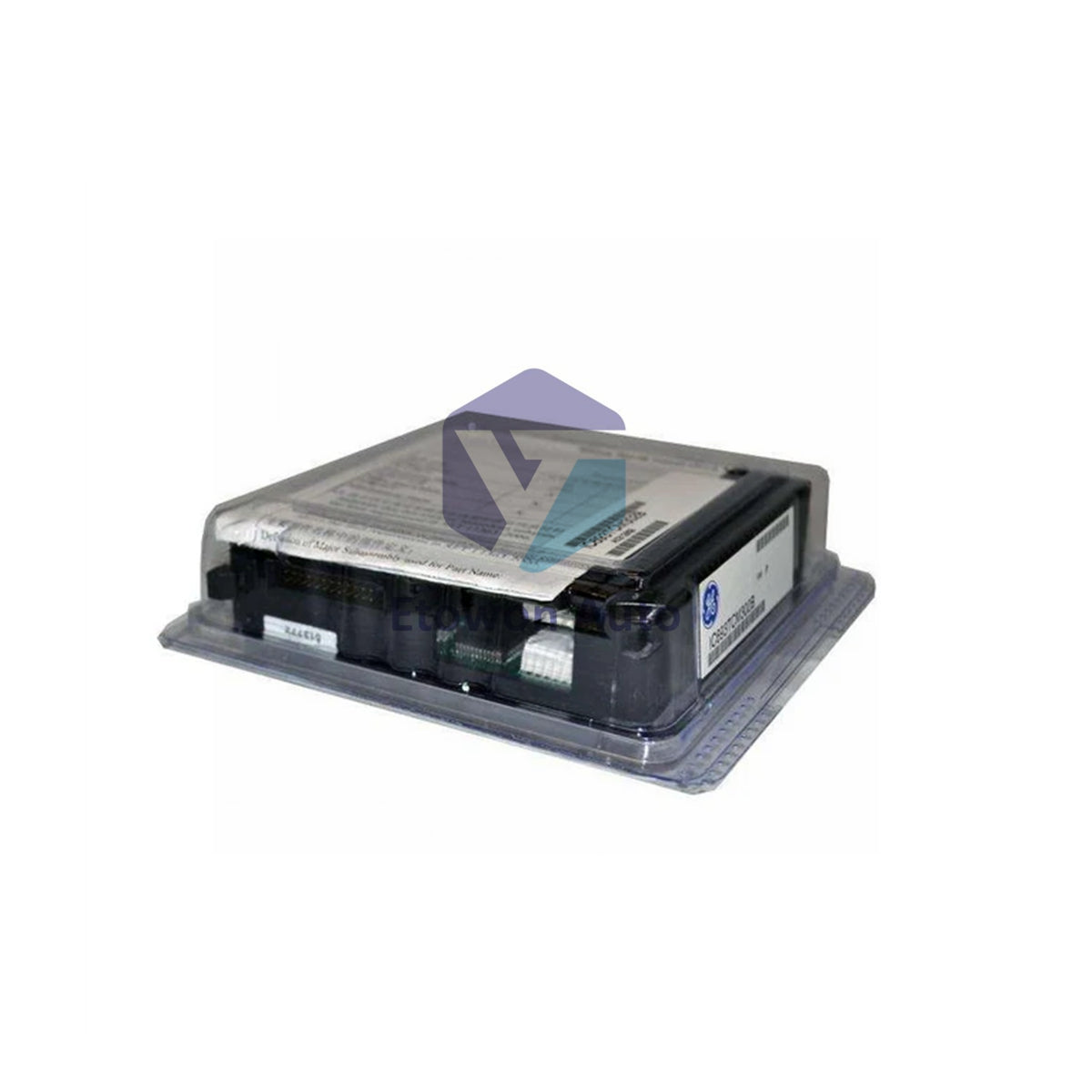

Modulo termocoppia a 8 canali GE Fanuc IC693TCM302 90-30 PLC

Disponibile (21 unità), pronto per essere spedito

  • Manufacturer: General Electric

  • Product No.: IC693TCM302

  • Product Type: Modulo termocoppia

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 400g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politica di reso di 30 giorni · Garanzia di 12 mesi
  • Consegna Veloce
  • Assistenza 24 ore su 24, 7 giorni su 7
  • Assicurazione della qualità

Descrizione

Panoramica del Prodotto

Il GE Fanuc IC693TCM302 è un modulo di controllo termocoppia ad alta precisione progettato per la piattaforma PLC Series 90-30. Questo modulo a doppio scopo combina 8 canali di ingresso termocoppia ad alta risoluzione con 8 uscite di controllo dedicate, offrendo una soluzione integrata per la regolazione della temperatura. Il IC693TCM302 è ideale per la gestione termica a ciclo chiuso, offrendo tempi di risposta rapidi e prestazioni affidabili in applicazioni industriali di riscaldamento e raffreddamento impegnative.

Configurazione Tecnica

Architettura avanzata di rilevamento e controllo della temperatura per sistemi 90-30:

  • Marca: GE Fanuc / Emerson
  • Numero modello: IC693TCM302
  • Serie: 90-30 PLC
  • Densità di ingresso: 8 canali termocoppia
  • Densità di uscita: 8 uscite di controllo discrete
  • Gamma di tensione in uscita: 18 a 30V DC
  • Assorbimento interno di corrente: 150mA a 5V DC
  • Alimentazione esterna richiesta: 18 a 36V DC (2,5A di spunto)

Specifiche tecniche

Requisito Specifiche dettagliate
Peso unitario Circa 0,4 kg
Corrente massima di carico 100 mA per uscita
Impedenza del termocoppia 30 Ohm Massimo
Corrente di sovraccarico 700 mA Tipico (Min 2ms)
Dispersione in stato spento Max 0,1 mA
Temperatura di esercizio 0 a 55°C (32°F a 131°F)

Vantaggi Ingegneristici

Il GE Fanuc IC693TCM302 eccelle in precisione mantenendo una bassa impedenza del termocoppia di 30 Ohm, garantendo l'integrità del segnale su tutti gli 8 canali di ingresso. Nonostante le sue capacità di misura specializzate, il modulo mantiene un profilo leggero di circa 0,4 kg, rendendolo facile da installare in qualsiasi slot standard del rack Series 90-30. Le caratteristiche di sicurezza integrate includono una protezione da sovraccarico tipica di 700 mA e una minima dispersione in stato spento, che proteggono sia il modulo che i dispositivi di campo collegati da transitori elettrici. Per lo stoccaggio nei periodi di inattività, l'unità è classificata per resistere a temperature da -40 a 85°C.

Domande tecniche frequenti

Q1: Questo modulo richiede un'alimentazione esterna?
A1: Sì. Pur assorbendo 150mA dal backplane del PLC a 5V DC, le uscite di controllo e il circuito interno richiedono una fonte di alimentazione esterna da 18 a 36V DC in grado di gestire una corrente di spunto di 2,5A.

Q2: Posso usare diversi tipi di termocoppie sullo stesso modulo?
A2: L'IC693TCM302 è progettato per un monitoraggio costante dei termocoppie; tuttavia, verifica la configurazione del tuo software (Logicmaster o Proficy) per assicurarti che i tipi specifici di termocoppie (J, K, T, ecc.) siano correttamente mappati su ogni canale.

Q3: Come funziona la protezione da sovraccarico di corrente per le uscite?
A3: Le uscite sono progettate con una soglia tipica di 700mA. Se si verifica un cortocircuito o un evento di corrente elevata, il modulo sosterrà questo carico per un minimo di 2ms prima di attivare misure di protezione per prevenire il guasto della scheda.
