Bently Nevada 330130-040-11-00 | Cavo di prolunga

Panoramica del Prodotto

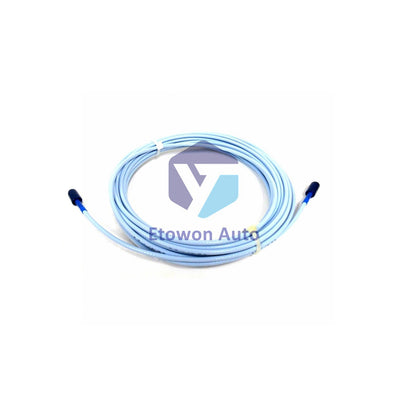

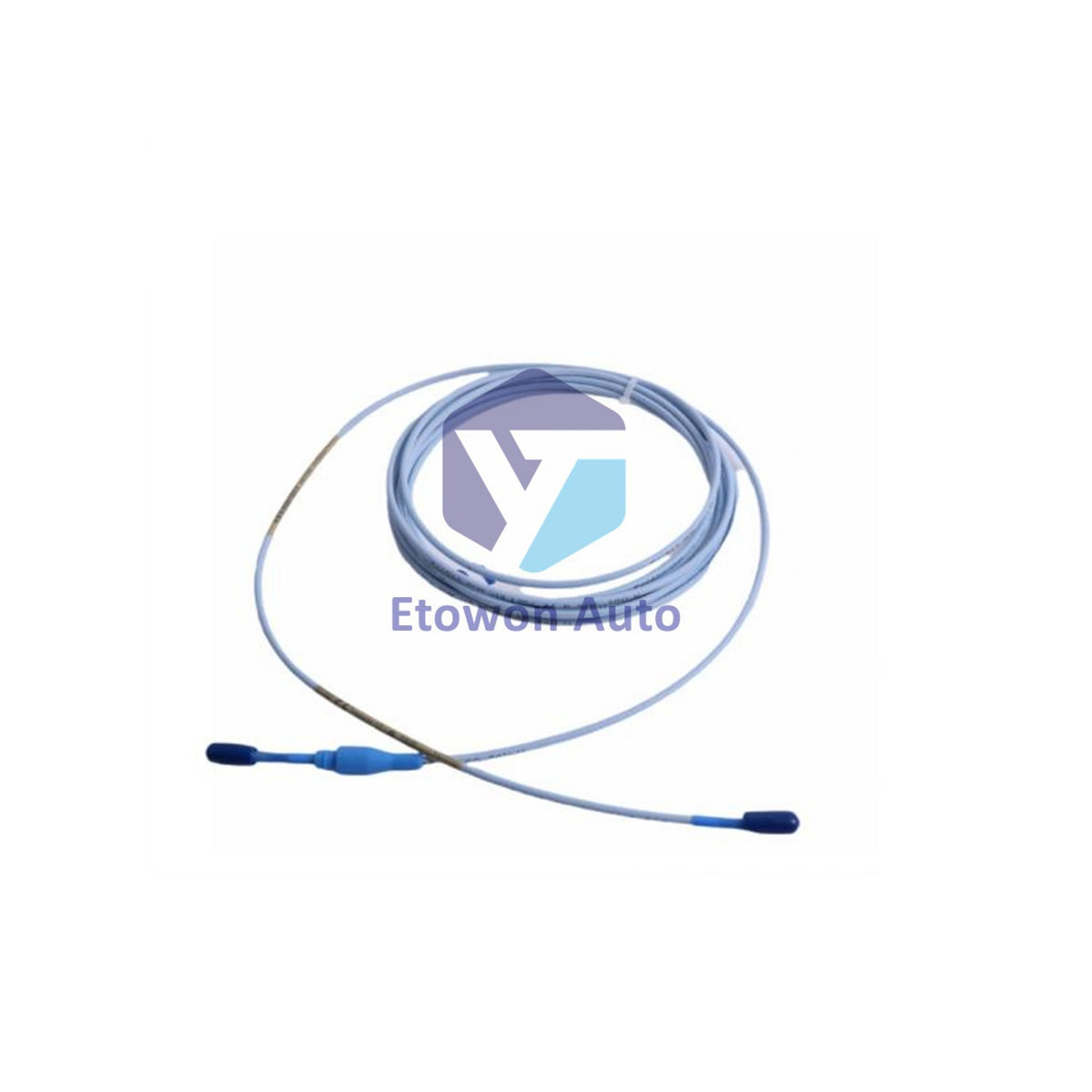

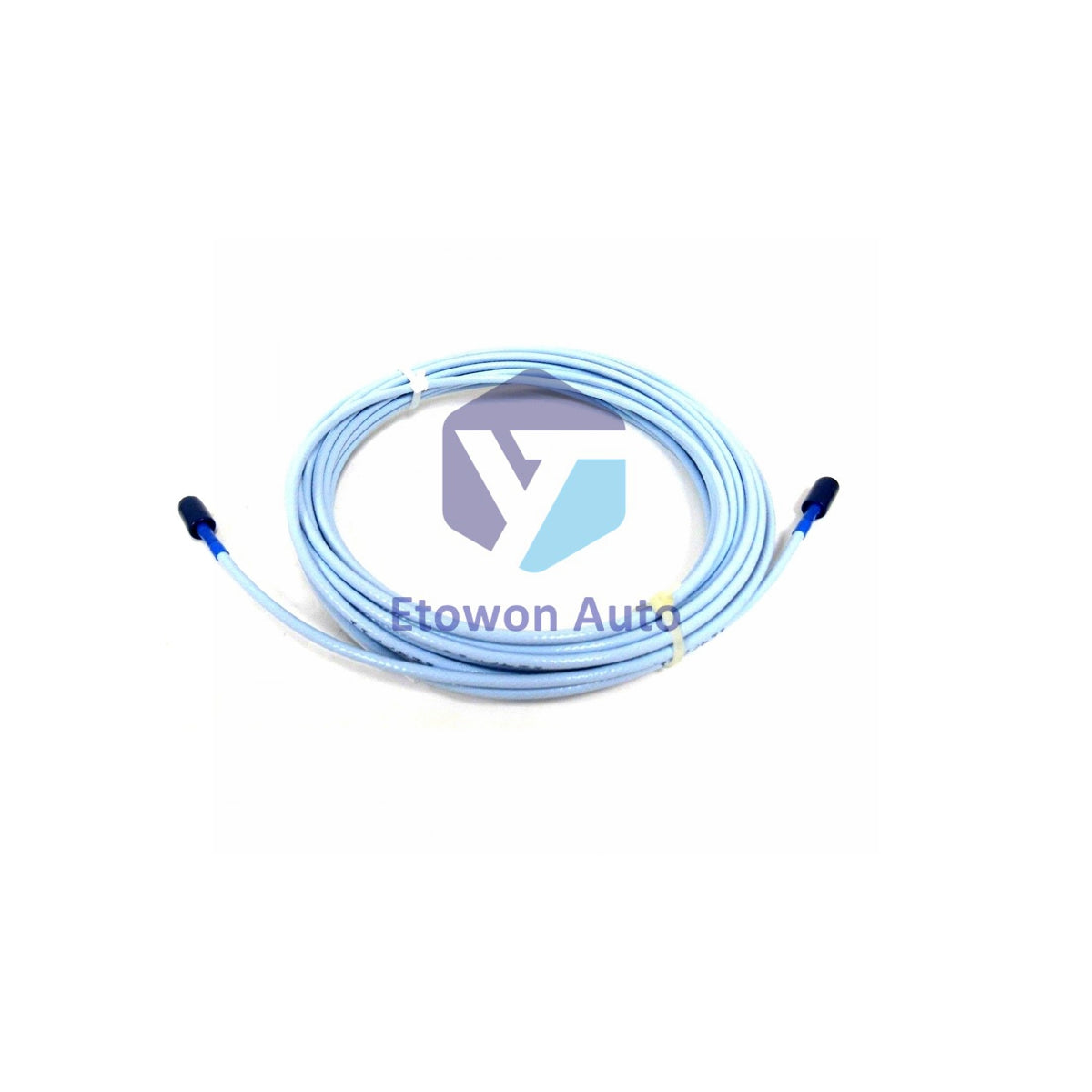

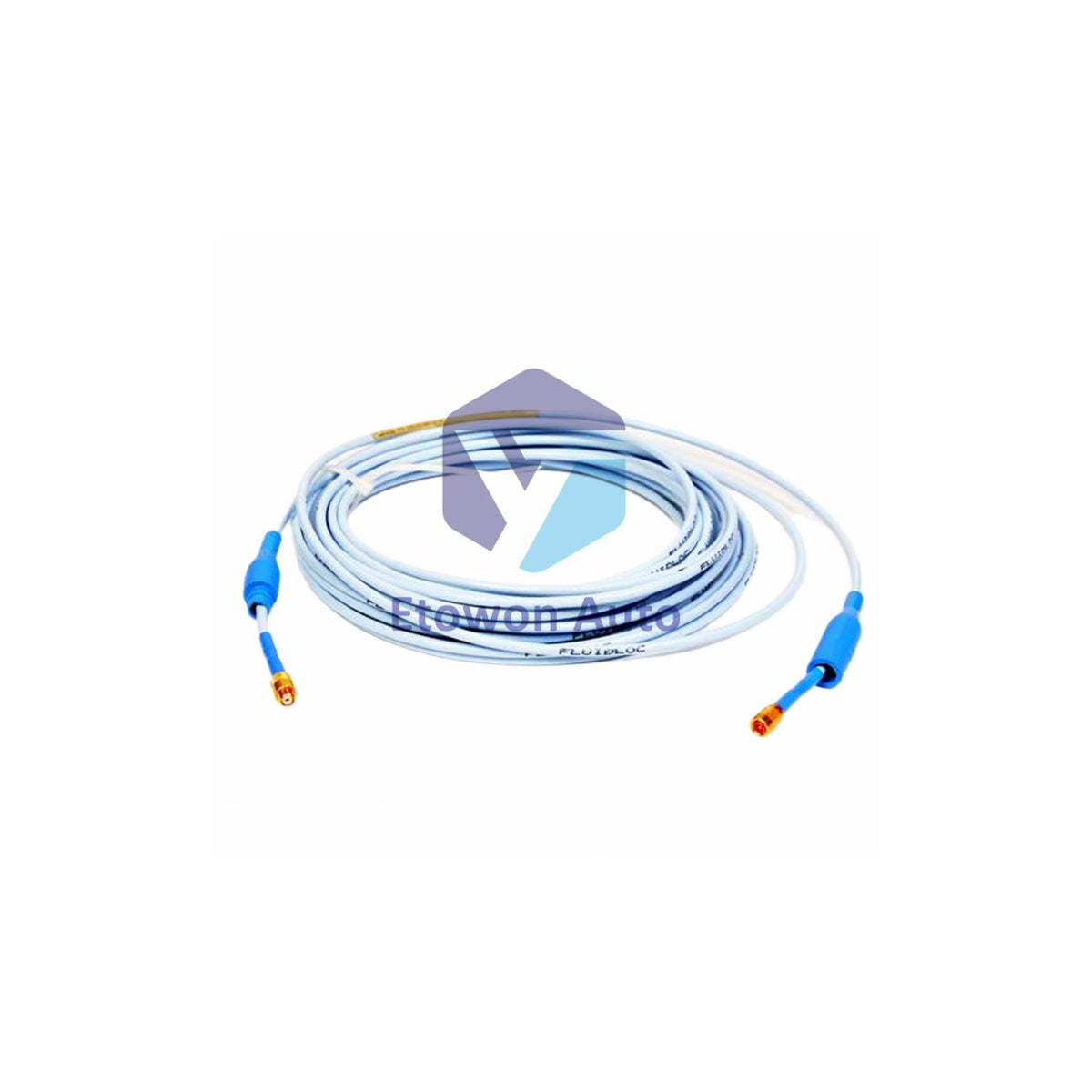

Il 330130-040-11-00 è un autentico cavo di prolunga industriale da 4,0 metri della serie 3300 XL, simbolo di Bently Nevada. Dotato di un profilo integrato in acciaio inox e un peso netto totale di 0,323 kg, questa linea robusta è progettata su misura per collegare sonde di prossimità a correnti parassite con sensori Proximitor. Fornisce percorsi di segnale schermati impeccabili nelle principali zone di layout di macchinari industriali dove i rischi meccanici sono elevati ma non sono richieste certificazioni speciali antideflagranti.

Vantaggi Tecnici Principali

• Armatura Meccanica Robusta: Dotato di una guaina in acciaio inox ad incastro che protegge efficacemente i conduttori triaxiali interni da tagli netti, abrasioni, schiacciamenti e forze di compressione intense comuni negli ambienti industriali pesanti.
• Barriera Media FluidLoc: Presenta il composto interno specializzato FluidLoc di Bently Nevada che sigilla i canali interni, impedendo la migrazione di oli lubrificanti, fluidi di raffreddamento e umidità lungo la guaina del cavo.
• Profilo di Peso dell’Armatura Bilanciato: Progettato con una struttura solida da 0,323 kg che offre la massima protezione meccanica senza esercitare eccessiva tensione o peso strutturale sulle scatole di giunzione terminali sensibili dei sensori.

Specifiche Tecniche

Guida all’Installazione e Manutenzione

• Calibrazione Totale del Loop del Trasduttore: Assicurarsi che la linea di prolunga da 4,0 metri corrisponda esattamente alla lunghezza della sonda (ad esempio una sonda da 1,0 metro) per creare una lunghezza totale calibrata perfetta richiesta dal sensore Proximitor 3300 XL. Loop non corrispondenti causano immediati scostamenti di calibrazione.
• Raggio Minimo di Curvatura per il Percorso Fisico: Per proteggere l’armatura in acciaio inox ad incastro e l’isolamento interno in FEP da micro-fratture, mantenere un raggio minimo di curvatura fisico di 25,4 mm (1,0 pollice) durante il cablaggio strutturale.
• Verifica Messa a Terra dell’Armatura: Controllare che la guaina esterna armata sia correttamente isolata o messa a terra secondo le regole dello schema di loop dell’impianto per eliminare loop di terra indesiderati che potrebbero corrompere i segnali grezzi di prossimità.

Vantaggi Ingegneristici

• Completa Intercambiabilità: Questo cavo è completamente intercambiabile e retrocompatibile con altre parti trasduttori da 5mm e 8mm della serie 3300 non XL, riducendo i costi aggiuntivi di manutenzione.
• Opzione Core Economica: Specificando l’opzione di approvazione 00, gli impianti possono risparmiare budget su segmenti di macchine che non sono esposti a vapori esplosivi, mantenendo comunque l’affidabilità leggendaria dell’hardware Bently Nevada.

Domande Tecniche Frequenti

D1: Cosa indica il codice opzione 11 rispetto ad altre opzioni di cavo Bently Nevada?
R1: L’opzione 11 indica che il cavo include uno strato esterno di armatura in acciaio inox e una sigillatura interna FluidLoc, ma non include le protezioni in plastica per i connettori alle estremità.

D2: Posso installare questa opzione di cavo con approvazione 00 in un’area che richiede conformità ATEX antideflagrante?
R2: No. Il suffisso 00 indica che non sono richieste o certificate approvazioni per aree pericolose. Per ambienti intrinsecamente sicuri o esplosivi, si dovrebbe specificare invece il pacchetto di approvazione 05.

D3: Il peso dell’armatura di 0,323 kg influisce sulle prestazioni in frequenza complessive del sistema di prossimità?
R3: No. L’armatura esterna è esclusivamente meccanica. Il nucleo interno mantiene un profilo di segnale triaxiale premium da 75Ω, mantenendo i dati dinamici di vibrazione e la posizione statica dell’albero chiari e privi di rumore.
