Sonda Bently Nevada 330101-00-60-10-02-CN | Nuova

Panoramica del Prodotto

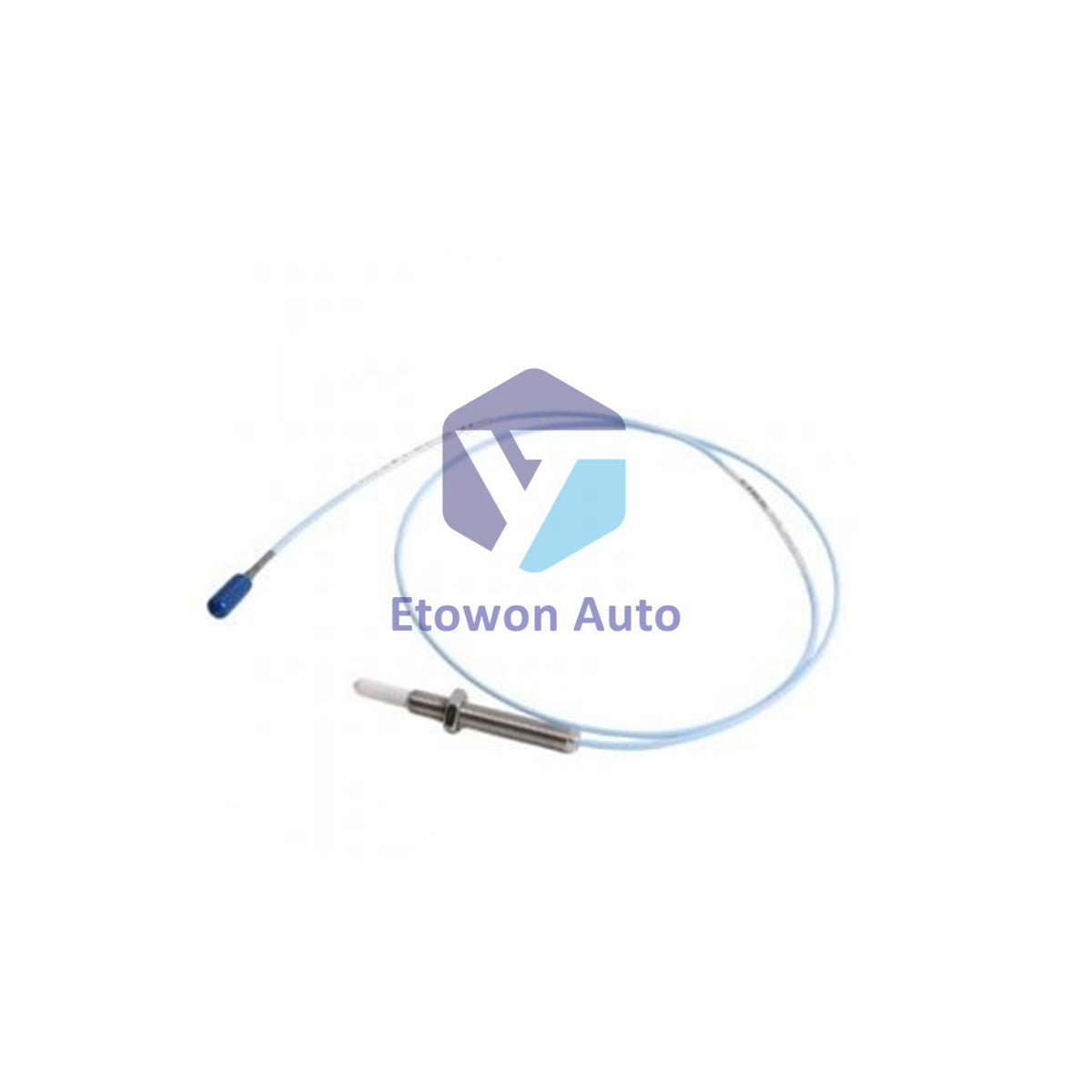

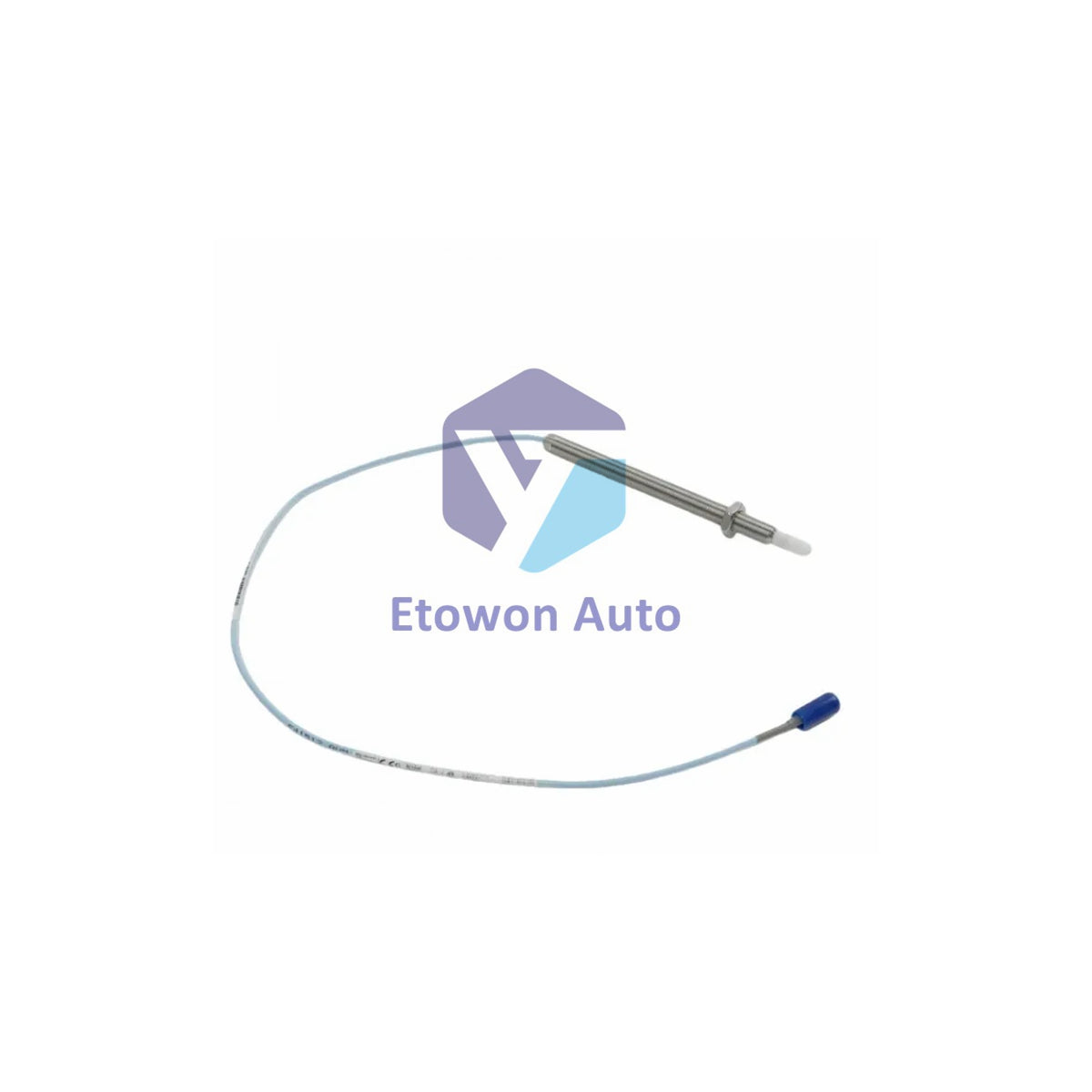

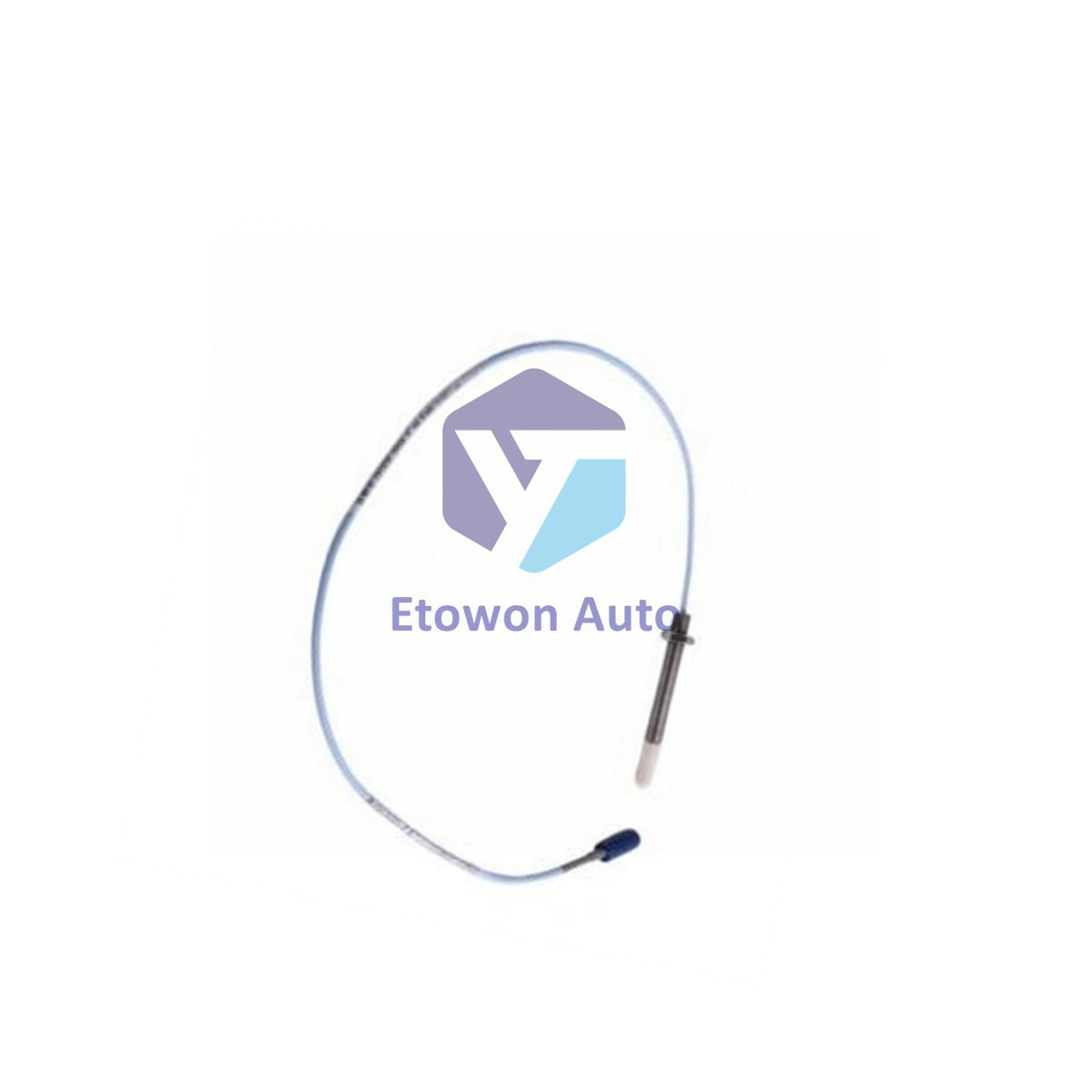

Il Bently Nevada 330101-00-60-10-02-CN è una sonda di prossimità 3300 XL da 8 mm, robusta e a portata estesa, progettata per la protezione di macchinari critici, il monitoraggio dei cuscinetti a film fluido e delle vibrazioni relative all’albero. Prodotta negli Stati Uniti, questo sensore a correnti parassite premium presenta una configurazione standard di filettatura frazionaria 3/8-24 UNF, progettata completamente senza armatura protettiva.

Vantaggi Tecnici Principali

Ingegneria brevettata TipLoc™ e CableLoc™

Questo sensore incorpora un metodo brevettato di stampaggio TipLoc che crea un legame meccanico eccezionalmente sicuro tra la punta della sonda in Polifenilene Solfuro (PPS) e il corpo in acciaio inossidabile. In combinazione con il meccanismo avanzato di ancoraggio CableLoc, il cavo coassiale resiste a una forza di trazione fino a 330 N (75 lbf) per prevenire guasti accidentali dovuti a tensioni durante la manutenzione di routine sul campo.

Architettura Robusta della Custodia da 8 mm

Dotata di un incapsulamento plastico più spesso attorno alla bobina interna di rilevamento, la configurazione della punta da 8 mm offre una protezione robusta contro l’impatto di particelle. La custodia in acciaio inossidabile AISI 303/304 di diametro maggiore offre una maggiore resistenza alle forze di flessione e agli urti fisici, rendendola la scelta altamente raccomandata per inserti in macchine a foro profondo.

Eccellente Immunità all’Umidità e alla Condensa

Testata in piena conformità con lo standard IEC 68-2-3, la sonda 3300 XL mostra una variazione inferiore al 3% nel Fattore di Scala Medio (ASF) anche quando esposta a un'umidità relativa del 93% per un massimo di 56 giorni. Questo garantisce alta affidabilità di misura e ritorni di tensione senza deriva in ambienti saturi di vapore.

Specifiche Tecniche

Installazione e Manutenzione

Regolazione e Posizionamento Meccanico

Quando si installa la sonda per il monitoraggio delle vibrazioni radiali, le squadre di ingegneria sul campo devono regolare il gioco meccanico a un'impostazione consigliata di 1,27 mm (50 mils). Questo allineamento fisico posiziona perfettamente il sensore al punto centrale del suo involucro lineare di monitoraggio da 2,0 mm, che si traduce direttamente in un'uscita elettrica di base di -9 Vdc.

Infrastruttura di cablaggio sul campo

Le connessioni sul campo accettano reti di cablaggio da 0,2 a 1,5 mm² (16 a 24 AWG). È fortemente consigliato utilizzare un cablaggio a tre conduttori schermati con cavo a treccia abbinato a cablaggio sul campo stagnato. Assicurarsi che la lunghezza massima della linea tra il sensore 3300 XL Proximitor e il pannello di monitoraggio non superi i 305 metri (1.000 piedi) per evitare attenuazioni ad alta frequenza.

Condizioni termiche e conservazione della guarnizione

La struttura standard della sonda opera entro un intervallo termico sicuro da -52°C a +177°C (-62°F a +350°F). Tuttavia, gli operatori dell'impianto devono notare che l'esposizione dell'assemblaggio a microclimi gelidi sotto i -34°C (-30°F) può causare una contrazione strutturale prematura e il degrado della guarnizione di pressione Viton integrata.

Vantaggi ingegneristici

Eccellente tracciamento della linearità

Il circuito sensore da 1 metro garantisce una deviazione dalla migliore linea retta (DSL) inferiore a ±0,025 mm (±1 mil) durante le normali operazioni da 0°C a +45°C. Questo stretto intervallo di calcolo produce registrazioni di spostamento pulite e riproducibili per pannelli di controllo ad alta affidabilità.

Protezione contro le perdite Viton®

Ogni sonda 3300 XL 8 mm è dotata di un O-ring Viton integrato, valutato contestualmente per sigillare le pressioni differenziali tra la punta della sonda e la custodia metallica esterna. Per ambienti con pressioni d'olio estreme o certificazioni di contenimento personalizzate, è possibile organizzare una validazione della pressione specializzata prima dell'installazione in impianto.

Resistenza interna standard

Con una resistenza nominale DC calibrata in fabbrica di 7,59 ± 0,50 ohm dal conduttore interno alla schermatura esterna, i team di verifica possono eseguire rapide valutazioni dello stato sul campo utilizzando multimetri digitali standard direttamente nella scatola di giunzione.

FAQ tecniche

Q1: Qual è l'intervallo lineare totale della sonda Bently Nevada 3300 XL 8 mm?

A1: L'intervallo lineare è di 2 mm (80 mils). Questa finestra di monitoraggio inizia a circa 0,25 mm (10 mils) dalla superficie del bersaglio e si estende fino a 2,3 mm (90 mils), fornendo un'uscita del segnale elettrico che varia approssimativamente da -1 a -17 Vdc.

Q2: Quali sono le dimensioni fisiche principali dell'assemblaggio 330101-00-60-10-02-CN?

A2: Questo modello specializzato presenta una configurazione a barilotto completamente filettato con una lunghezza non filettata di 0,0 pollici e una lunghezza complessiva estesa della custodia in acciaio inox di 6,0 pollici, abbinata a staffe di montaggio profonde con filettatura 3/8-24 UNF.

Q3: Quanto peso aggiunge il cavo sonda coassiale alla traccia di installazione?

A3: Il cavo sonda coassiale non schermato da 75 ohm ha una massa strutturale calibrata di 323 grammi per metro (11,4 once per metro), mantenendo un profilo di instradamento leggero ma fisicamente stabile.
