22F-RF025-BL

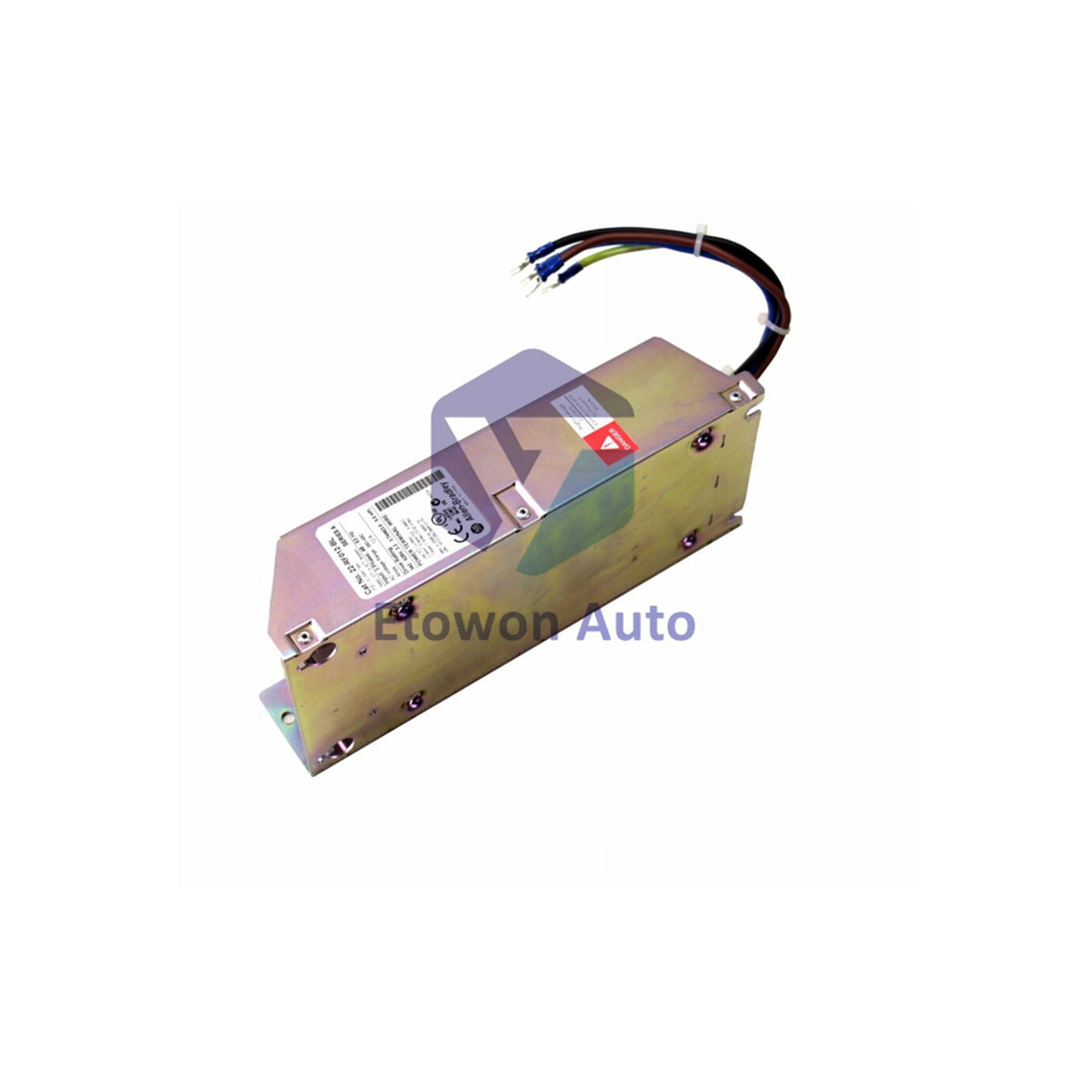

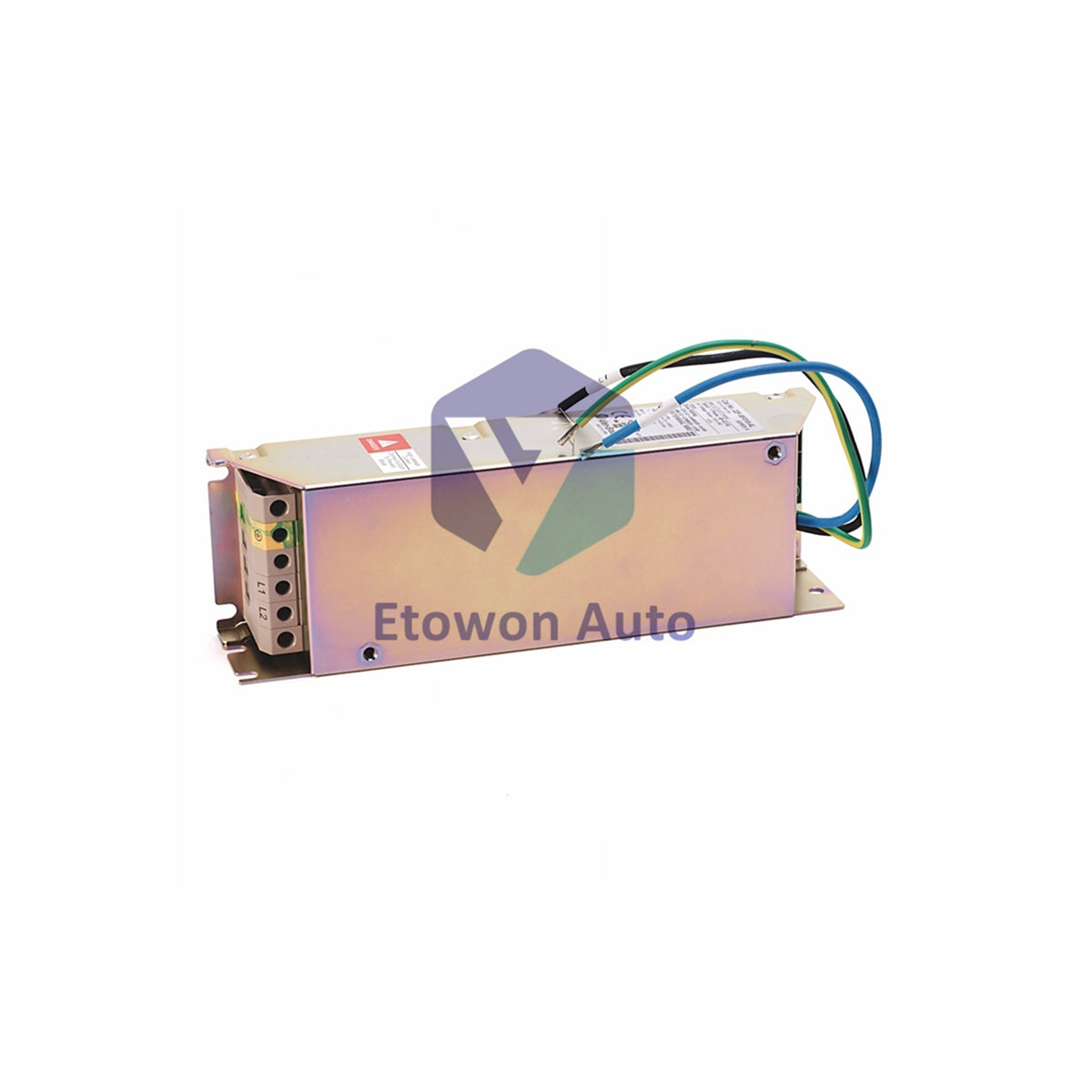

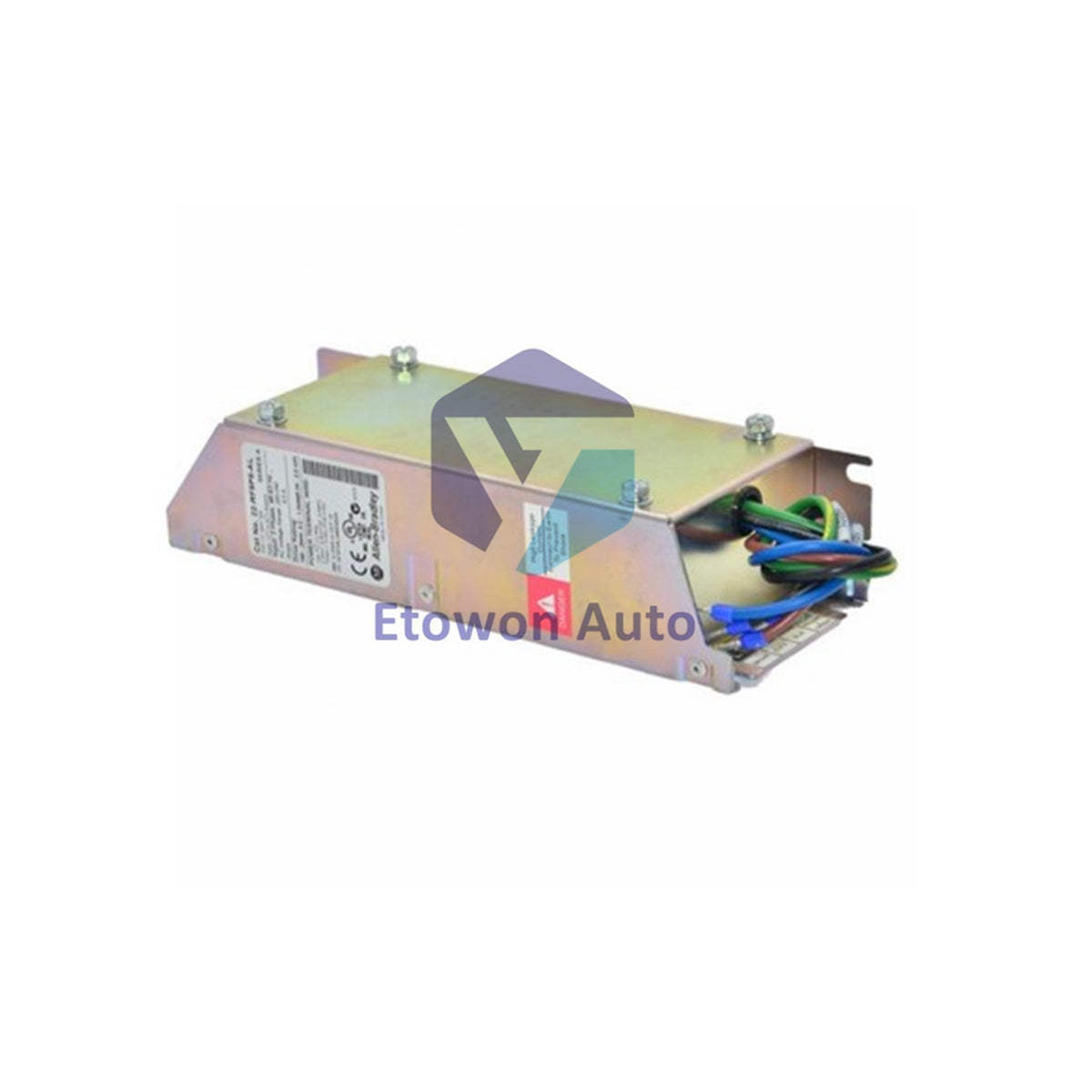

Allen-Bradley 22F-RF025-BL PowerFlex 4M EMC Filter Kit 25A

Disponibile (21 unità), pronto per essere spedito

  • Manufacturer: Allen-Bradley

  • Product No.: 22F-RF025-BL

  • Product Type: Filter Kit

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 1650g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politica di reso di 30 giorni · Garanzia di 12 mesi
  • Consegna Veloce
  • Assistenza 24 ore su 24, 7 giorni su 7
  • Assicurazione della qualità

Descrizione

Allen-Bradley 22F-RF025-BL PowerFlex 4M EMC Filter Kit

The Allen-Bradley 22F-RF025-BL is an EMC filter kit designed for PowerFlex 4M drives. This single-phase filter delivers 25A current handling for 100-120V AC or 200-240V AC input voltages. Featuring 35 dB insertion loss at 10 kHz with 4 mA leakage current, it ensures compliance with EMC emissions standards. Weighing 1.65 kg (3.64 lbs), it supports drives rated from 1.5 to 11 kW.

Technical Specifications

Parameter Value
Manufacturer Allen-Bradley (Rockwell Automation)
Model Number 22F-RF025-BL
Product Type EMC Filter Kit
Series PowerFlex 4M
Voltage 100-120V AC or 200-240V AC
Current 25A
Phase Single-phase
Frequency 50/60 Hz
Power Rating 1.5 - 11 kW
Insertion Loss 35 dB @ 10 kHz
Leakage Current 4 mA maximum
Operating Temperature -10°C to 60°C (14°F to 140°F)
Dimensions (L x W x H) 180 x 80 x 65 mm (7.09 x 3.15 x 2.56 in)
Weight 1.65 kg (3.64 lbs)

Installation & Field Application Guide

  • Mount the filter close to the drive input terminals to maximize EMI suppression effectiveness.
  • Use shielded cables between the filter output and drive input. Keep cable runs as short as possible.
  • Ensure the filter is properly grounded to the panel earth connection for optimal performance.
  • Do not exceed 25A current rating. The filter is designed for single-phase systems only.

Why Choose the 22F-RF025-BL

  • 35 dB insertion loss at 10 kHz ensures compliance with EMC standards.
  • Supports drives from 1.5 to 11 kW, covering a wide range of applications.
  • 4 mA leakage current meets safety requirements for residual current devices.
  • Specifically designed for PowerFlex 4M drives for seamless integration.

Field Engineer FAQs

Q1: Is this filter required for CE compliance?

A1: Yes, the 22F-RF025-BL is required for CE compliance when installing PowerFlex 4M drives in the European market.

Q2: Can this filter be used with 3-phase systems?

A2: No, this filter is designed for single-phase systems only. For 3-phase applications, use the 22F-RF100-BL series.

Q3: What is the maximum cable length between filter and drive?

A3: Keep the cable length between filter output and drive input under 500 mm for optimal EMI suppression performance.
