22C-D6P0F103

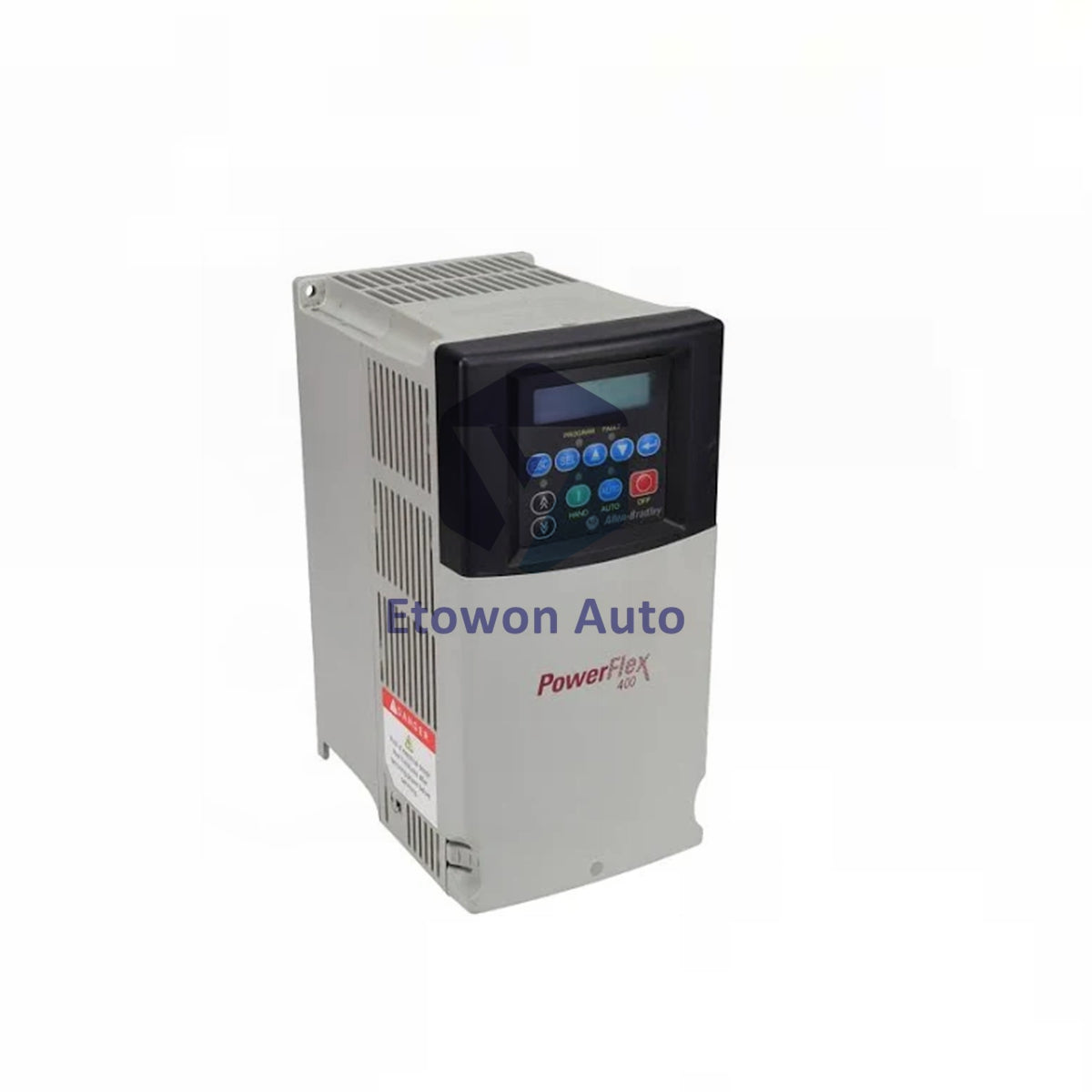

Allen-Bradley 22C-D6P0F103 PowerFlex 400 Drive 3HP 6A 480V

Disponibile (24 unità), pronto per essere spedito

  • Manufacturer: Allen-Bradley

  • Product No.: 22C-D6P0F103

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 4082g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politica di reso di 30 giorni · Garanzia di 12 mesi
  • Consegna Veloce
  • Assistenza 24 ore su 24, 7 giorni su 7
  • Assicurazione della qualità

Descrizione

Allen-Bradley 22C-D6P0F103 PowerFlex 400 AC Drive

The Allen-Bradley 22C-D6P0F103 is a compact PowerFlex 400 adjustable frequency AC drive optimized for fan and pump applications. Delivering 3 HP (2.2 kW) output at 6 A, it operates on 380-480 V AC three-phase input at 50-60 Hz. Featuring a flange mount IP20 enclosure in Frame Size C, this drive includes an integral control keypad and 7 digital inputs. Weighing 4.082 kg (9.0 lbs), it measures 260 x 130 x 180 mm.

Technical Specifications

Parameter Value
Manufacturer Allen-Bradley (Rockwell Automation)
Part Number 22C-D6P0F103
Product Line PowerFlex 400
Drive Type Fan & Pump
Input Voltage 380-480 V AC, 3-Phase, 50-60 Hz
Output Current 6 A
Output Power 3 HP (2.2 kW)
Enclosure Flange Mount IP20
Frame Size C (260 x 130 x 180 mm)
Dimensions (H x W x D) 10.2 x 5.1 x 7.1 in (260 x 130 x 180 mm)
Weight 4.082 kg (9.0 lbs)
Mounting Flange Mount
Human Interface Integral Control Keypad

I/O Capabilities

I/O Type Quantity
Digital Inputs 7
Relay Outputs 2
Analog Inputs/Outputs 2
PTC Input Optional

Installation & Field Application Guide

  • Professional installation required by qualified personnel only. The drive contains live electrical components that pose a shock hazard.
  • Mount the 4.082 kg drive using flange mount configuration with adequate clearance for cooling.
  • Size input fusing and wiring per local electrical codes for 6 A output.
  • Configure fan and pump parameters via the integral keypad before operation.

Why Choose the 22C-D6P0F103

  • Compact Frame Size C design saves panel space in HVAC and pump systems.
  • Flange mount configuration enables efficient heat dissipation.
  • Optimized for fan and pump applications with integral PID control.
  • 7 digital inputs, 2 relay outputs, and 2 analog I/O provide flexible control.

Field Engineer FAQs

Q1: What is the recommended clearance around this flange mount drive?

A1: Maintain minimum 50 mm clearance on all sides for adequate airflow. The flange mount design allows heat to dissipate through the panel.

Q2: Can this drive control a motor with a PTC thermistor?

A2: Yes, the drive supports an optional PTC input for motor thermal protection when configured with the appropriate option module.

Q3: What is the maximum motor cable length for this 3 HP drive?

A3: For 480V drives, maximum motor cable length is 152 meters (500 feet) unshielded and 76 meters (250 feet) shielded.

Inquiries: sale@etowonauto.com
