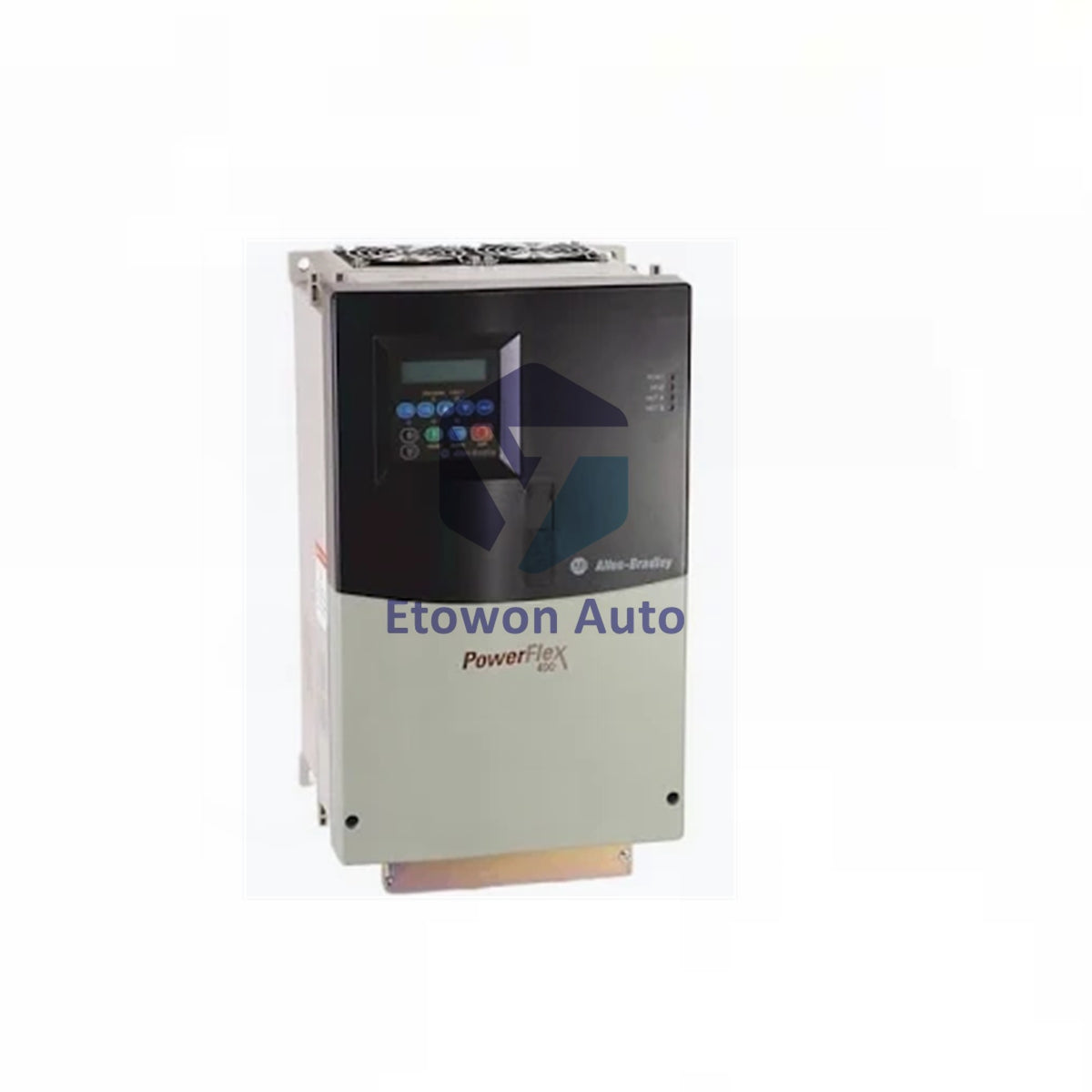

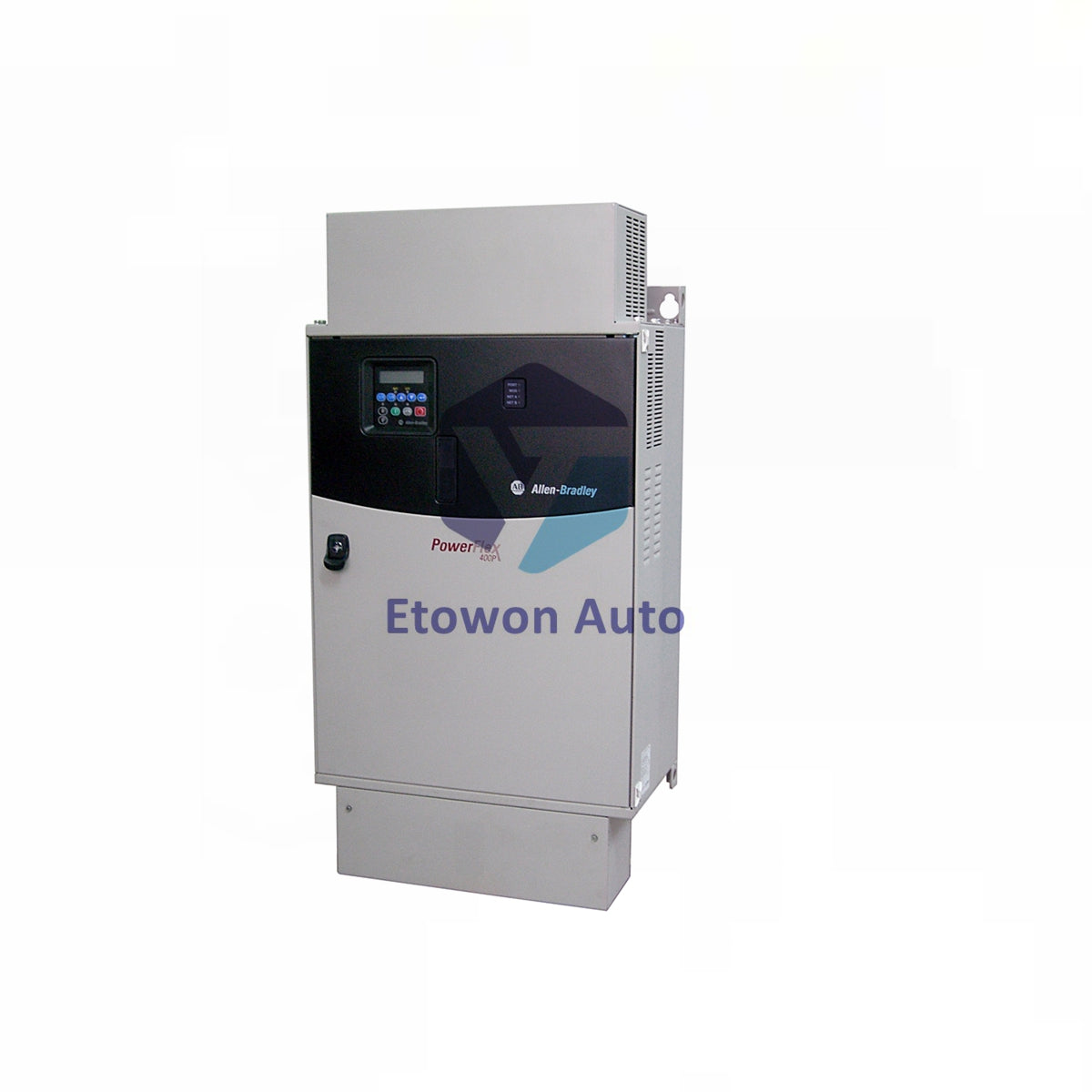

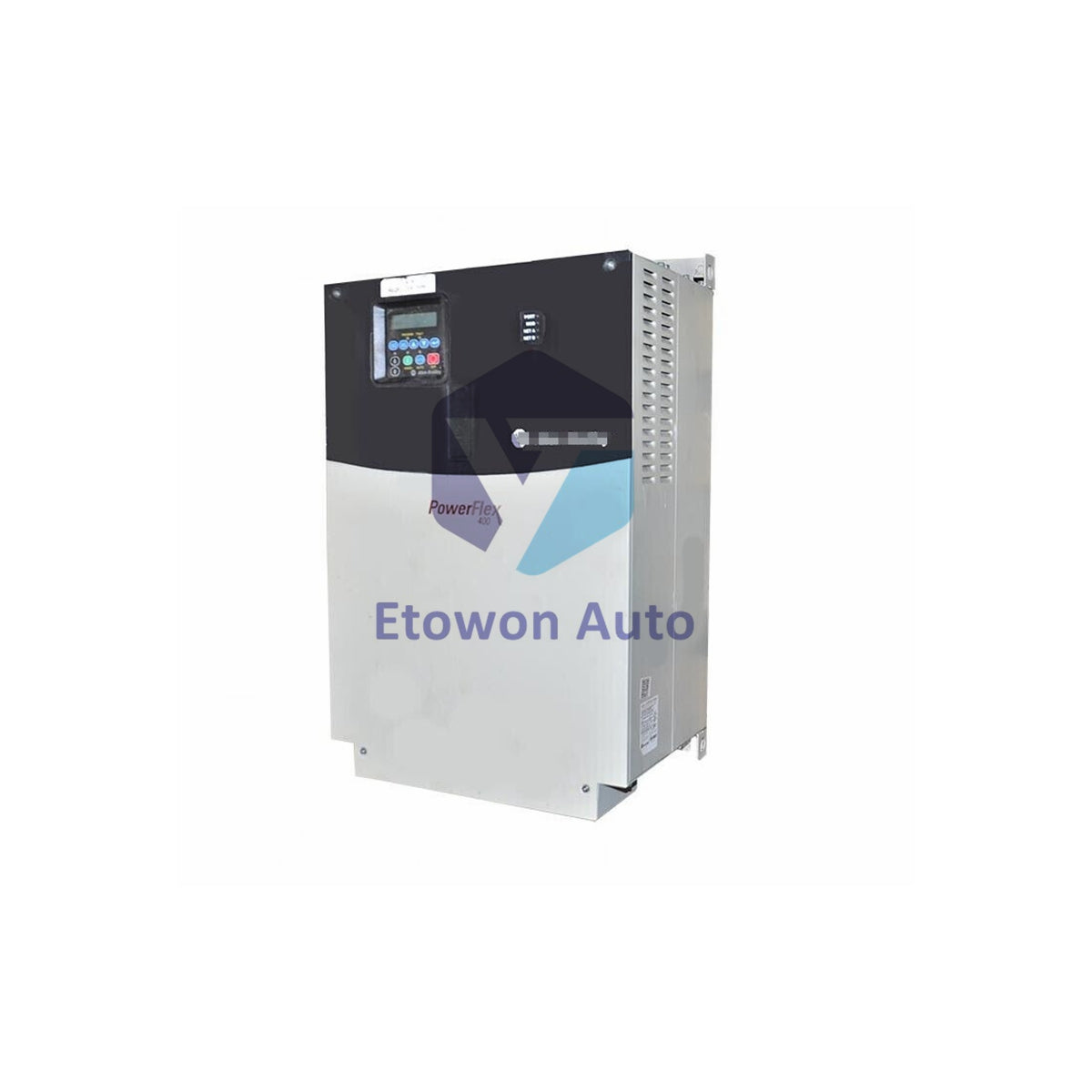

Allen-Bradley 22C-D260A103 200HP Fan Pump Drive IP30 Type 1

Disponibile (25 unità), pronto per essere spedito

  • Manufacturer: Allen-Bradley

  • Product No.: 22C-D260A103

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 40000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politica di reso di 30 giorni · Garanzia di 12 mesi
  • Consegna Veloce
  • Assistenza 24 ore su 24, 7 giorni su 7
  • Assicurazione della qualità

Descrizione

Allen-Bradley 22C-D260A103 PowerFlex 400 AC Drive

The Allen-Bradley 22C-D260A103 is a PowerFlex 400 adjustable frequency AC drive designed for fan and pump applications. Delivering 132.0 kW (200 HP) output at 260 A, it operates on 380-480 V AC three-phase input with 0-480 V AC output. Featuring V/Hz and sinusoidal PWM control with integral PID, this panel-mount drive includes RS485 communication and an IP30 NEMA/UL Type 1 enclosure. Weighing approximately 40 kg (88 lbs), it operates from -10°C to 45°C.

Technical Specifications

Parameter Value
Manufacturer Rockwell Automation / Allen-Bradley
Part Number 22C-D260A103
Product Line PowerFlex 400
Drive Type Fan & Pump
Input Voltage 380-480 V AC, 3-Phase
Output Voltage 0-480 V AC
Output Current 260 A
Output Power 132.0 kW (200 HP)
Weight Approx. 40 kg (88 lbs)
Control Method V/Hz, Sinusoidal PWM
Internal PID Supported
Enclosure Rating IP30 / NEMA UL Type 1
Frame Size G
Built-in Communication RS485
EMC Filter None
Human Interface Module Integrated
Operating Temperature -10°C to 45°C (14°F to 113°F)
Installation Panel Mount

I/O Configuration

I/O Type Specification
Discrete Inputs 3 Semi-Programmable, 4 Fully Programmable (Sink/Source)
Discrete Outputs 2 Form C Contacts, 1 Optocoupler Output
Analog Input 1 Unipolar ±10V or 1 Bipolar 0-10V or 4-20 mA
Analog Output 2 x 0-10 V DC; 0-20 mA

Installation & Field Application Guide

  • Panel mount the 40 kg drive with adequate clearance for airflow. The unit includes a cooling fan.
  • Keep the drive away from corrosive atmospheres, damaging gases, vapors, and dust.
  • Derate the drive above 1000 meters (3300 feet) altitude.
  • Configure AutoSwap and Auxiliary Motor Control for duplex/triplex pump systems.

Why Choose the 22C-D260A103

  • Auxiliary Motor Control supports up to 3 additional motors for up to 400% productivity.
  • AutoSwap function equalizes motor wear across cascaded pumps.
  • Integral PID loop maintains process variables without external controllers.
  • 132 kW output supports large HVAC, water, and wastewater applications.

Field Engineer FAQs

Q1: What is the Auxiliary Motor Control feature?

A1: It automatically starts additional motors when demand exceeds a single motor's capacity, supporting up to 3 auxiliary motors for up to 400% total output.

Q2: How does the AutoSwap function work?

A2: AutoSwap periodically switches the drive-controlled motor with auxiliary motors, equalizing wear across all motors in duplex or triplex pump systems.

Q3: What is the maximum altitude without derating?

A3: The drive operates without derating up to 1000 meters (3300 feet). Above this altitude, output current must be derated.
