1794-IB16D

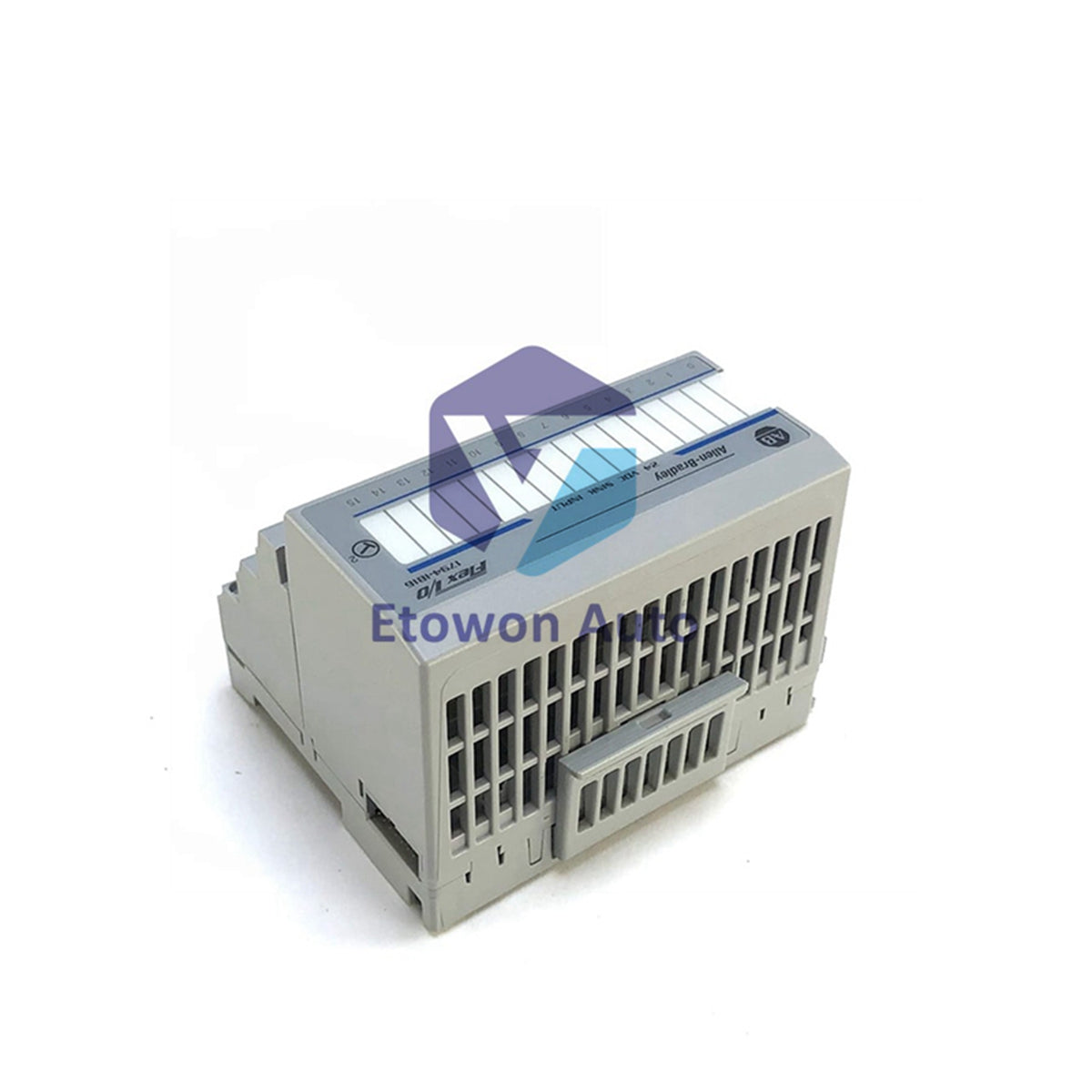

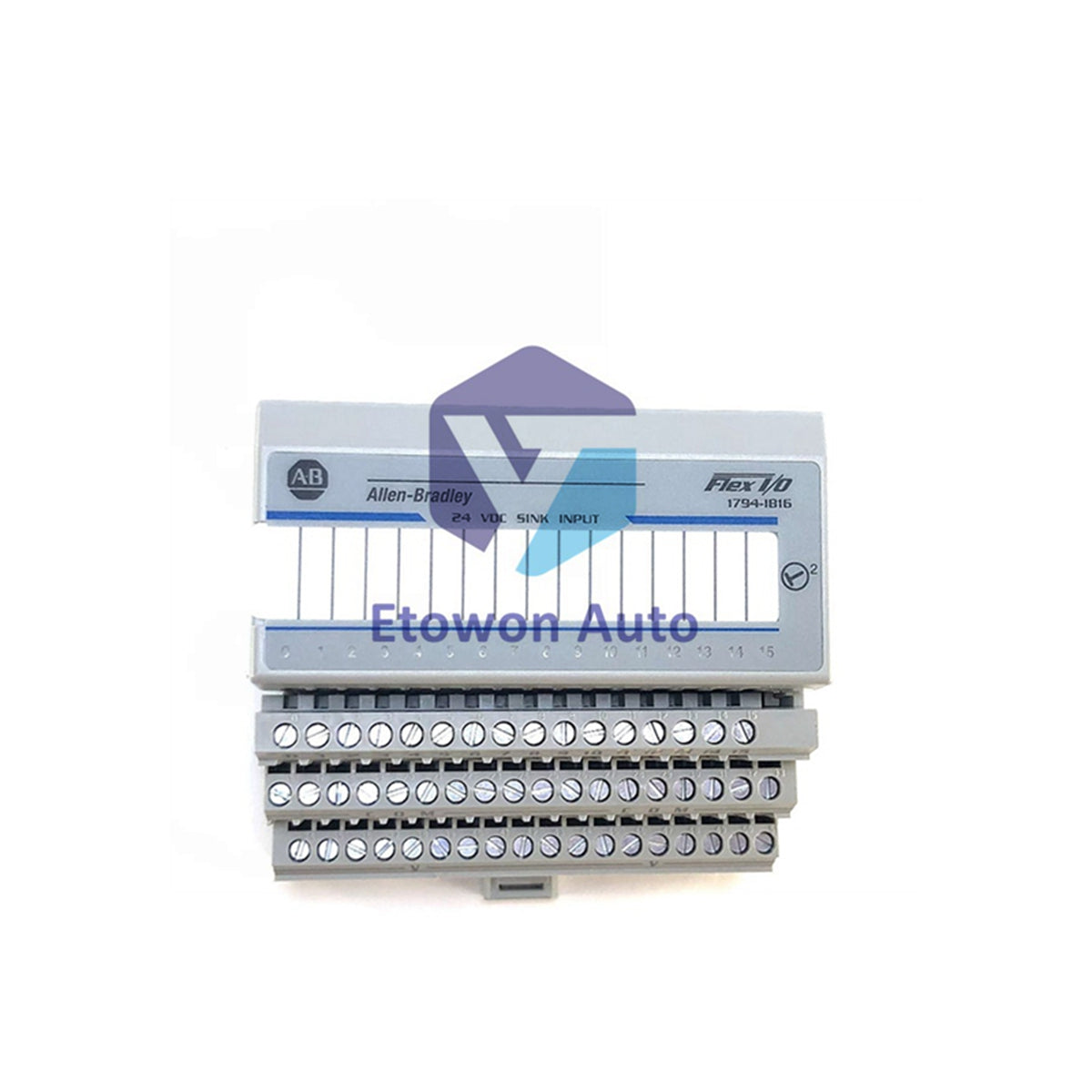

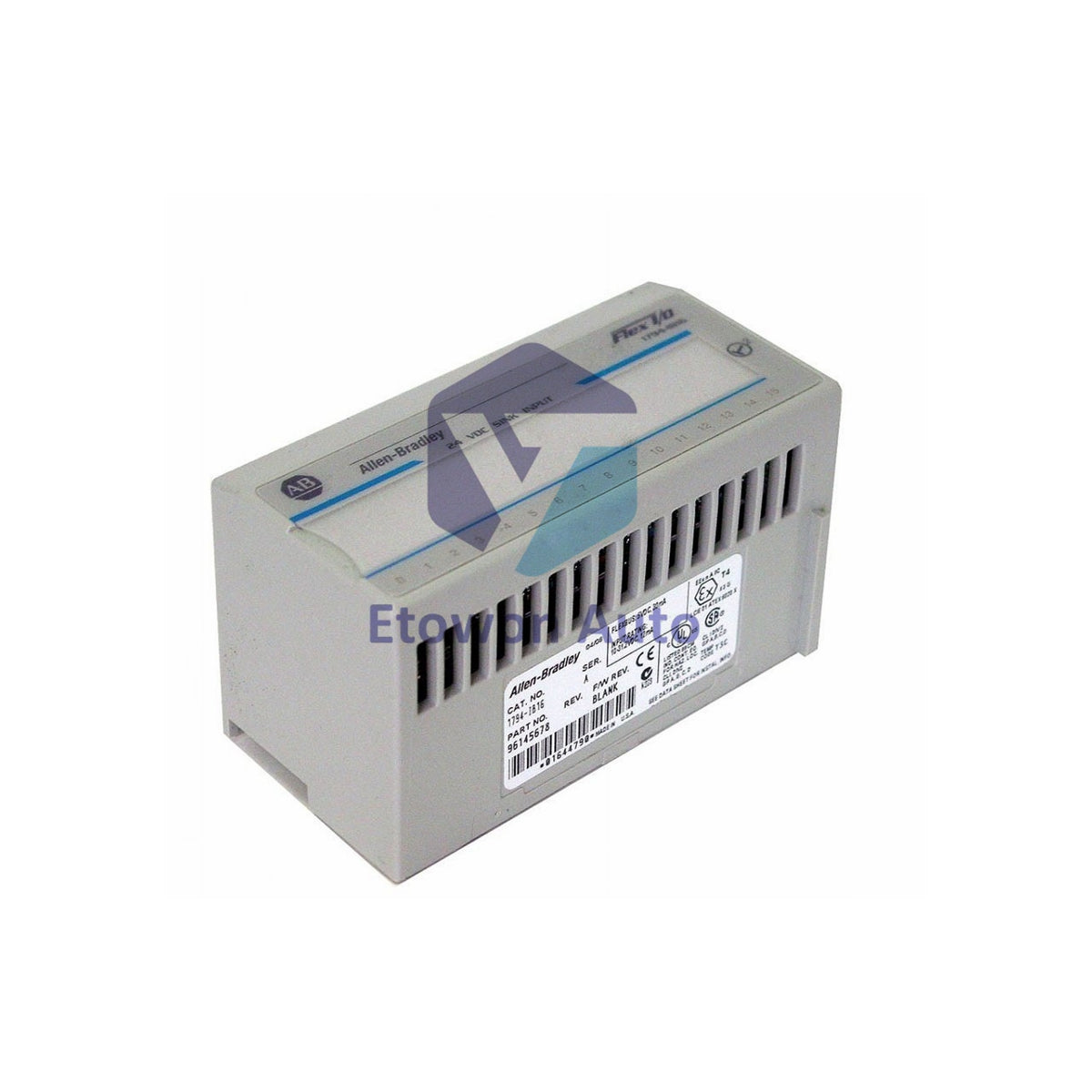

Allen-Bradley 1794-IB16D Flex I/O Input Module Diagnostic

Disponibile (12 unità), pronto per essere spedito

  • Manufacturer: Allen-Bradley

  • Product No.: 1794-IB16D

  • Product Type: Input Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 90g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politica di reso di 30 giorni · Garanzia di 12 mesi
  • Consegna Veloce
  • Assistenza 24 ore su 24, 7 giorni su 7
  • Assicurazione della qualità

Descrizione

Allen-Bradley 1794-IB16D Flex I/O Digital Input Module with Diagnostics

The Allen-Bradley 1794-IB16D is a Flex I/O digital input module with diagnostics, featuring 16 sinking current inputs. Weighing 0.09 kg, it detects disconnected wires, open circuits, and shorted wiring, providing advanced fault diagnosis for industrial automation systems.

Product Identification

  • Manufacturer: Rockwell Automation
  • Brand: Allen-Bradley
  • Part Number: 1794-IB16D
  • Product Type: Flex I/O Digital Input Module w/ Diagnostics
  • Terminal Base: 1794-TB32 or 1794-TB32S
  • Keyswitch Position: 4

Technical Specifications

Parameter Value
Weight 0.09 kg
Number of Inputs 16 (sinking current)
On-state Voltage (nom.) 24V DC
On-state Current (max.) 1.5 mA
Nominal Input Impedance 3.1 kΩ
Sensor Power Current (max.) 50 mA
Sensor Power Voltage Drop (max.) 2.2V DC
Isolation Voltage 50V Continuous
Flexbus Current 30 mA @ 5V DC
Power Dissipation (max.) 8.5W @ 31.2V DC
Thermal Dissipation (max.) 29 BTU/hr @ 31.2V DC
Dimensions (W×H×D) 45.7 × 94 × 53.3 mm
UPC 10612598305954

Diagnostic Features

  • Detects disconnected wires.
  • Identifies open input field device circuits.
  • Detects shorted input wiring.
  • Reversed "+" and "-" connector detection.
  • Open power supply circuit detection.
  • Adjustable input filtering time.

LED Indicators

  • 16 red diagnostic status indicators
  • 16 yellow ON/OFF status indicators
  • 1 red module fault indicator

Installation

  • Mount on 1794-TB32 or 1794-TB32S terminal base.
  • Set keyswitch to Position 4.
  • Push Flexbus connector fully left to connect adjacent base.
  • Inputs detect on-state between 10-32V DC.

Technical FAQs

Q1: How many inputs does the 1794-IB16D have?
A1: 16 sinking current inputs.

Q2: What is the on-state voltage range?
A2: 10 to 32V DC (nominal 24V DC).

Q3: What is the weight of the module?
A3: 0.09 kg.
