330130-045-13-00 Cavo di Estensione FluidLoc Bently Nevada

Panoramica del prodotto

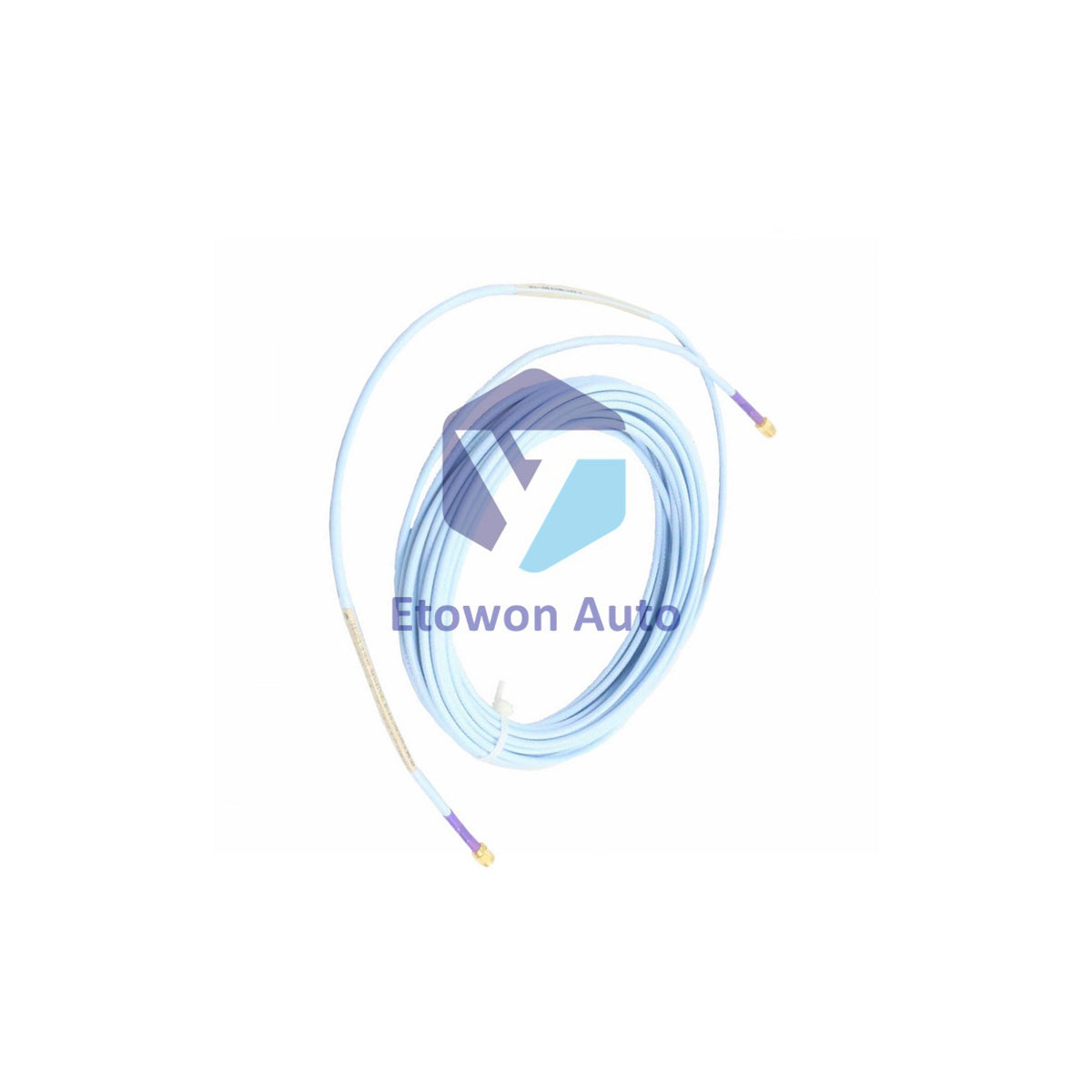

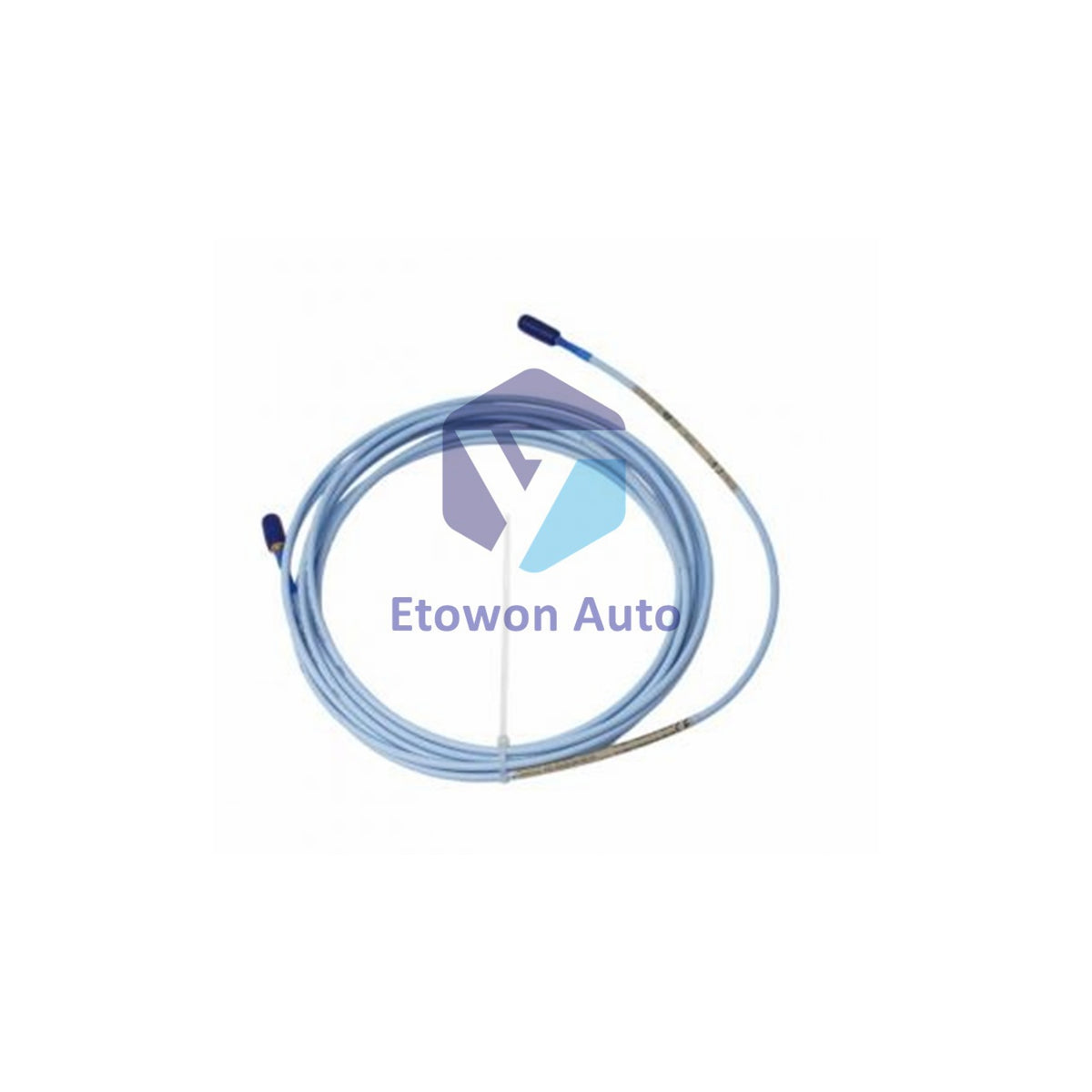

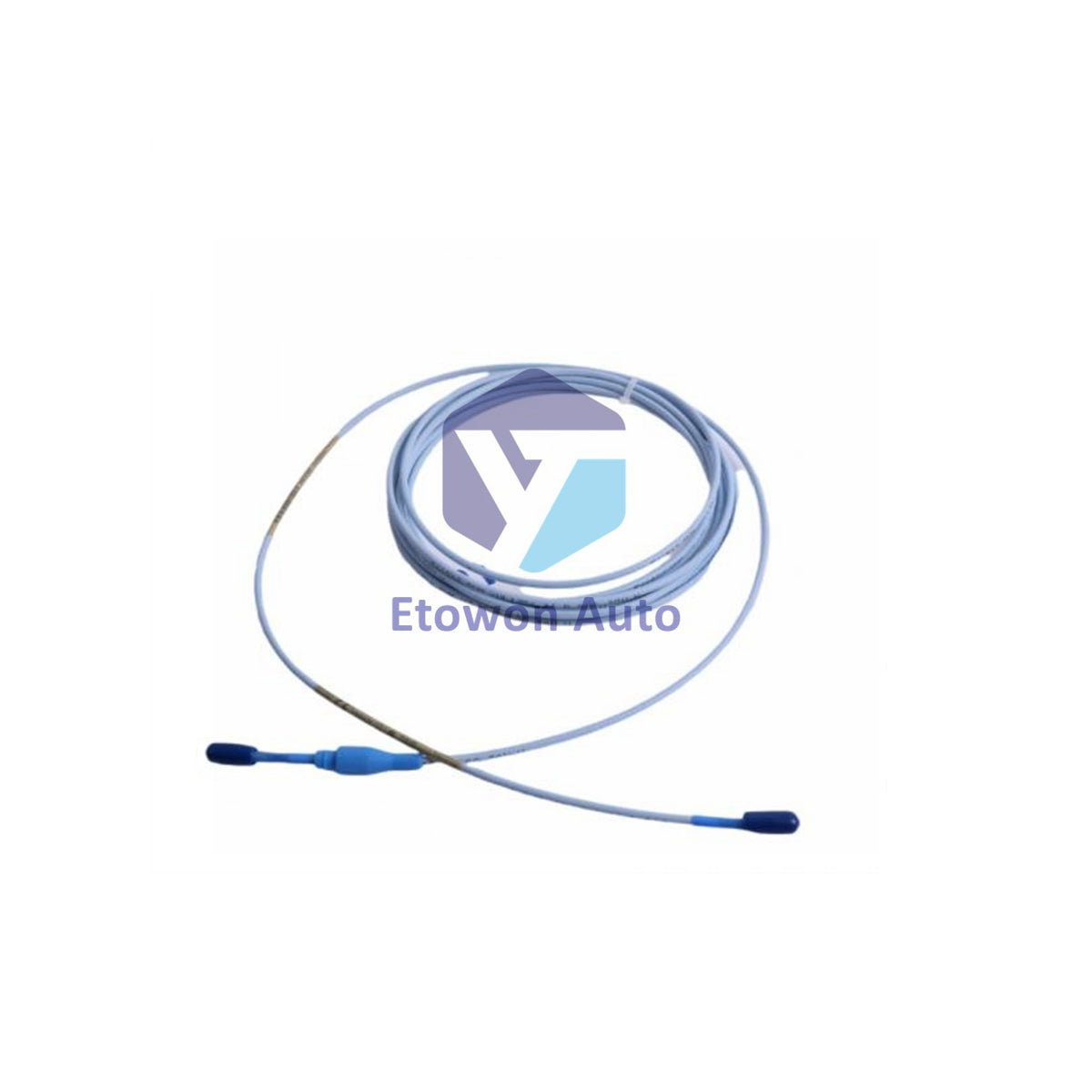

Il 330130-045-13-00 è un cavo di prolunga corazzato pesante autentico, prodotto negli U.S.A., della serie Bently Nevada 3300 XL 8 mm. Con un peso esatto di 0,618 kg, questo cavo coassiale di precisione trasmette segnali grezzi a correnti parassite tra una sonda di prossimità e un sensore Proximitor. Protegge l'integrità del segnale su una gamma lineare di 2 mm (80 mils), supportando sistemi critici di protezione macchine su turbine e compressori ad alta velocità.

Vantaggi tecnici principali

• Tecnologia cavo FluidLoc: Blocchi di tenuta interni brevettati impediscono a oli lubrificanti e liquidi di processo di attraversare l'interno della guaina del cavo verso gli involucri elettrici asciutti.
• Corazza robusta e resistente: Presenta un rivestimento corazzato interbloccato pesante da 103 g/m per proteggere il nucleo da schiacciamenti fisici e piegature brusche.
• Integrità elettrica ottimizzata: Fornisce un profilo di resistenza del nucleo preciso ($0,99 \pm 0,15\ \Omega$) e una capacità nominale (69,9 pF/m) per prevenire distorsioni del segnale o sfasamenti lungo la corsa di 4,5 metri.

Specifiche tecniche

Linee guida per l'installazione e la manutenzione ingegneristica

• Abbinamento totale del circuito trasduttore: Verificare che la lunghezza del cavo di prolunga da 4,5 metri sia abbinata a una sonda 3300 XL 8 mm corrispondente per formare un circuito sensore calibrato completo da 5,0 metri o 9,0 metri. Mescolare lunghezze di sistema diverse altera il fattore di scala.
• Protezione del connettore in ambiente: Usare il protettore hardware integrato per corse standard. Sebbene il nastro in silicone sia incluso con il cavo, non usare solo il nastro se il giunto è esposto a ambienti aggressivi con olio per turbine.
• Pratiche di cablaggio in campo: Collegare il blocco driver utilizzando un cablaggio schermato a tre conduttori stagnati ($0.2\text{ a }1.5\text{ mm}^2$ / 16 a 24 AWG). Limitare la distanza totale a 305 metri (1.000 piedi) massimo tra il sensore Proximitor e il pannello di monitoraggio per evitare attenuazione del segnale ad alta frequenza.

Perché scegliere questa configurazione

• Isolamento severo dai fluidi: La combinazione di un esterno strutturale corazzato con l'isolamento liquido FluidLoc garantisce che l'assemblaggio resista a impatti fisici e all'immersione continua in fluidi idraulici e per turbine.
• Precisione calibrata: Progettato per fornire prestazioni stabili in condizioni estreme di temperatura e umidità, mostrando una deriva minima della tensione di uscita (meno di 2 mV per variazione di 1 volt in ingresso).

Domande frequenti tecniche

Q1: Qual è il peso fisico esatto di questo modello corazzato specifico per la spedizione?
A1: L'assemblaggio corazzato 330130-045-13-00 pesa esattamente 0,618 kg (1,36 libbre) netto, rispetto a soli 0,204 kg per le versioni standard non corazzate.

Q2: Posso usare il nastro in silicone incluso se il cavo è esposto a olio caldo per turbine?
A2: No. Se l'interfaccia tra la sonda e il connettore di estensione è esposta a schizzi o nebbia di olio per turbine, installare sempre il protettore rigido del connettore invece del nastro in silicone per garantire una tenuta chimica a lungo termine.

Q3: Cosa indica il suffisso di approvazione '00' per questo cavo?
A3: L'opzione '00' indica "Non Richiesto", il che significa che questo prodotto è costruito secondo metriche standard di prestazioni industriali senza la certificazione per aree pericolose riportata sull'etichetta.
