22D-D2P3F104

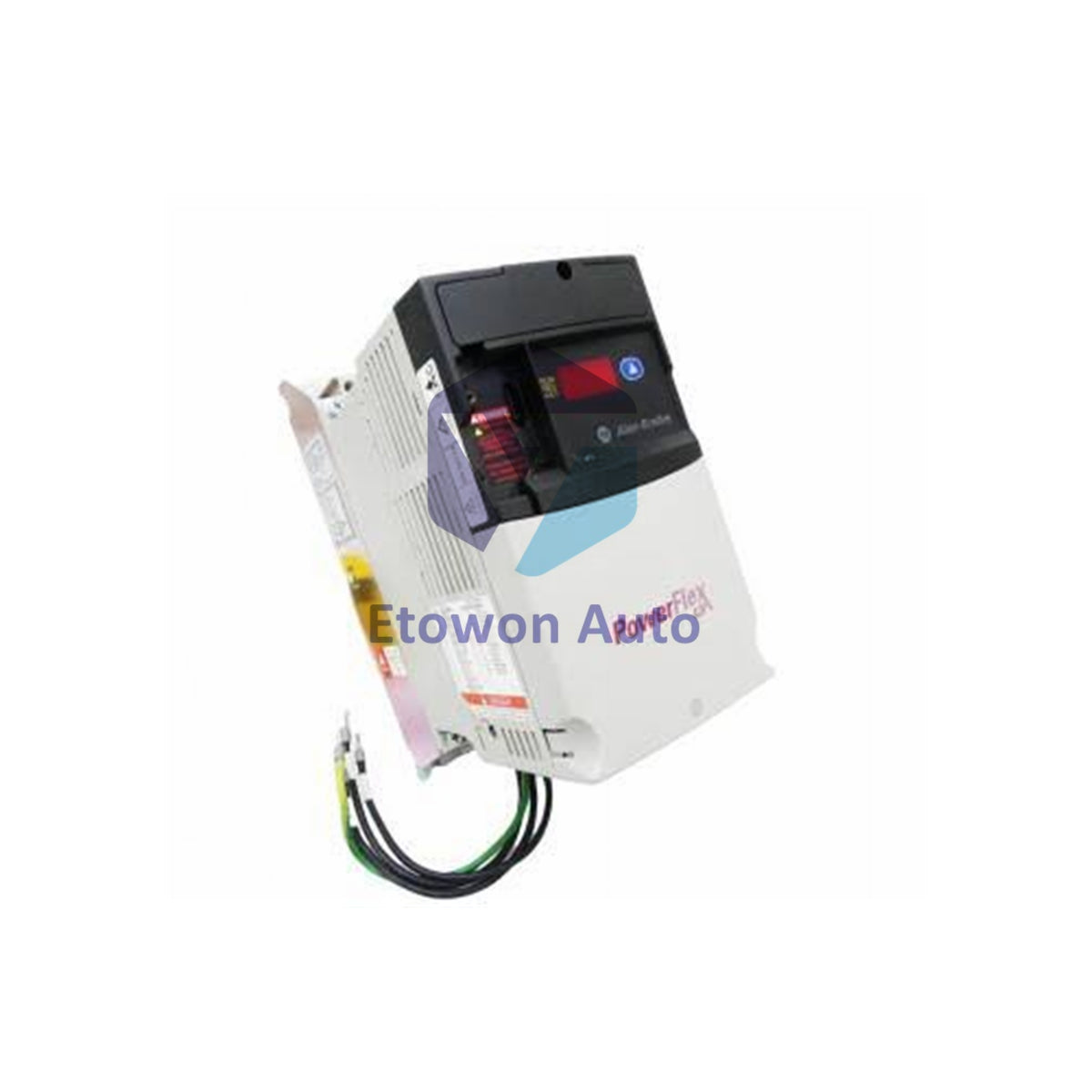

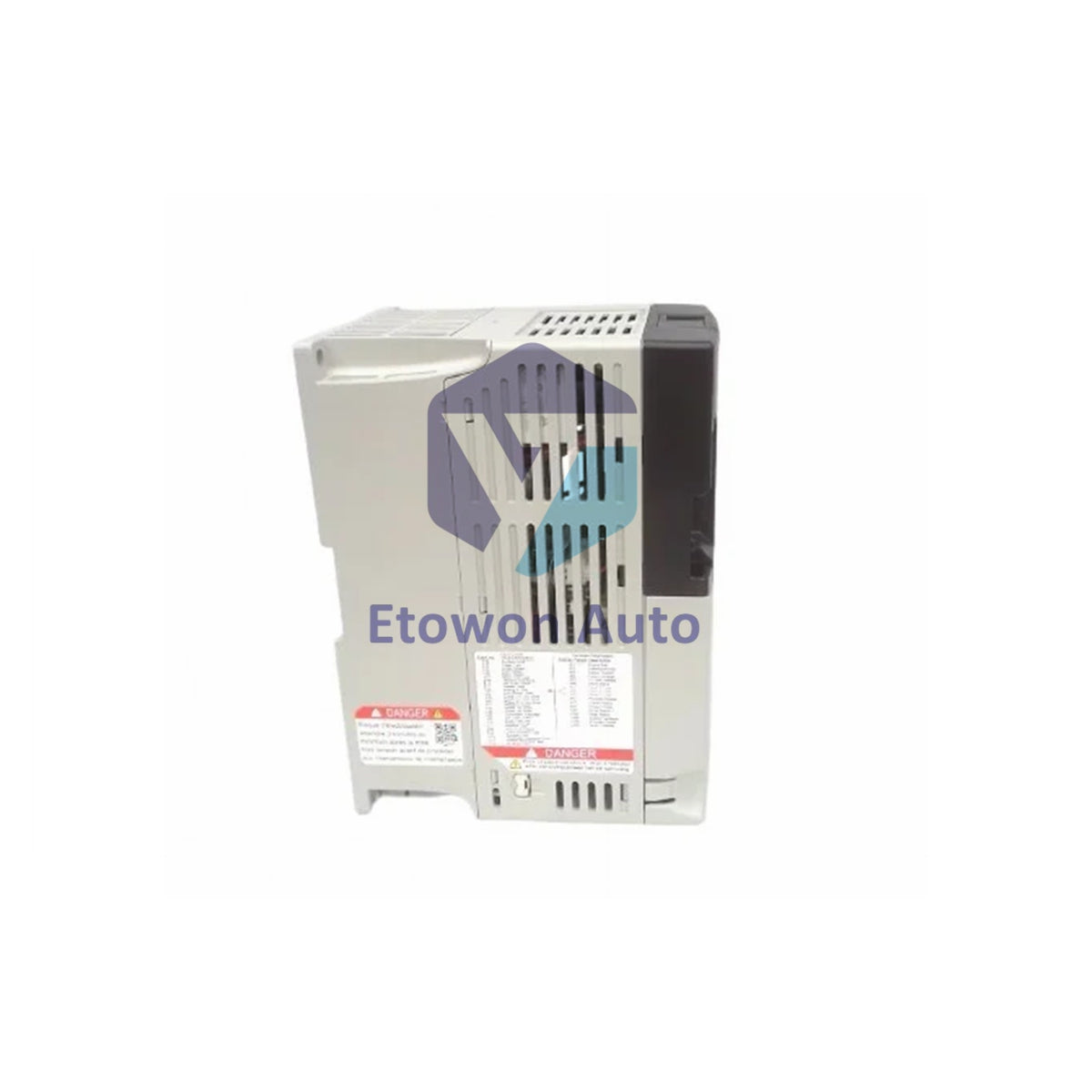

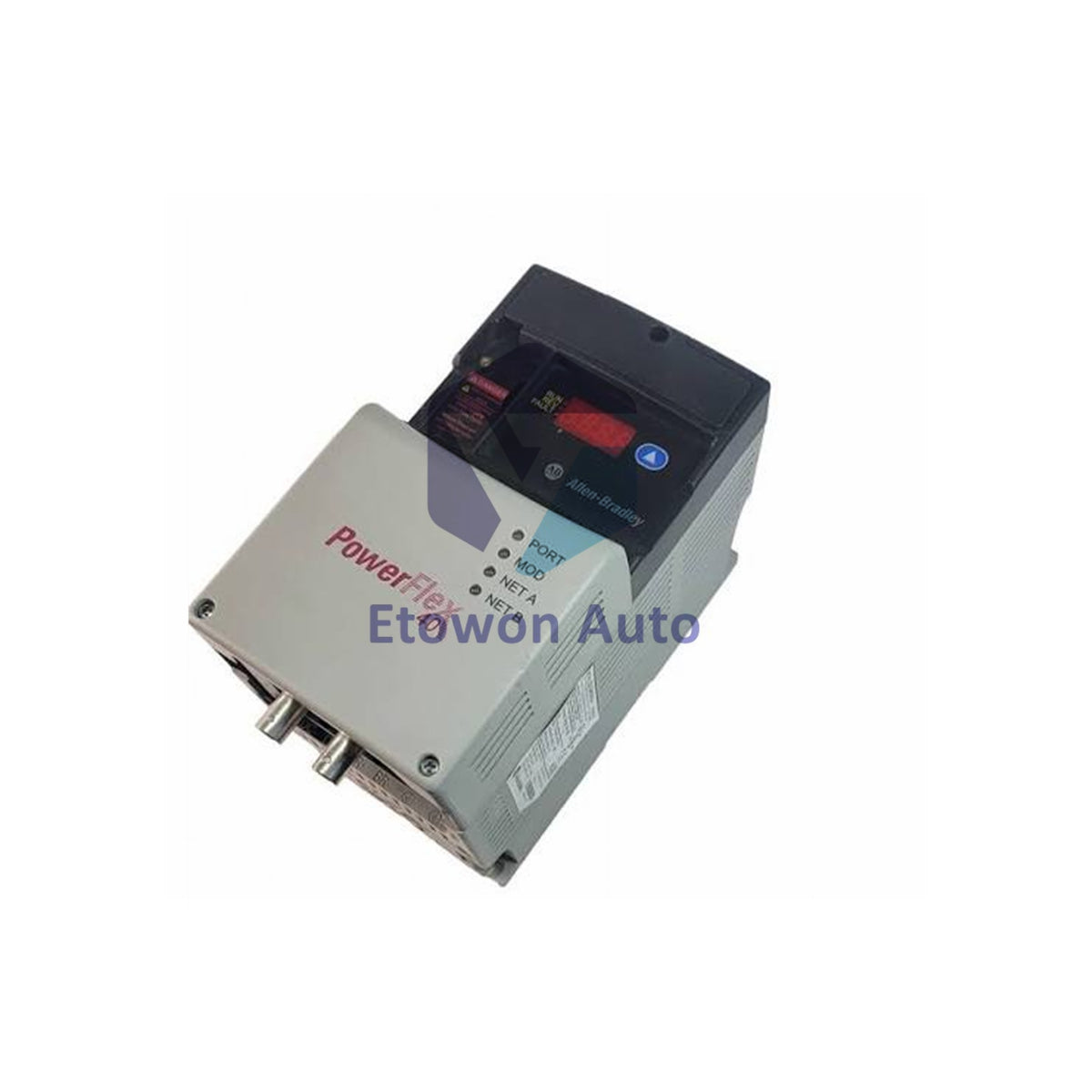

22D-D2P3F104 Allen-Bradley PowerFlex 40P VFD 1HP 0.75kW 2.3A

Disponibile (16 unità), pronto per essere spedito

  • Manufacturer: Allen-Bradley

  • Product No.: 22D-D2P3F104

  • Product Type: AC Drive

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 2000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politica di reso di 30 giorni · Garanzia di 12 mesi
  • Consegna Veloce
  • Assistenza 24 ore su 24, 7 giorni su 7
  • Assicurazione della qualità

Descrizione

22D-D2P3F104 Allen-Bradley PowerFlex 40P Drive – 1HP 480V 2.3A

The Allen-Bradley 22D-D2P3F104 is a PowerFlex 40P Adjustable Frequency AC Drive. 480V 3-phase input, 2.3A output, 1HP (0.75kW) motor capacity. Panel mount, IP20, Frame B.

Product Information

Manufacturer Rockwell Automation / Allen-Bradley
Catalog Number 22D-D2P3F104
Product Type Adjustable Frequency AC Drive
Series PowerFlex 40P
Input Voltage 480V AC – 3 Phase (±10%)
Output Current 2.3 Amps Continuous
Motor Capacity 1 HP (0.75 kW)
Operating Frequency 50-60 Hz (±5%)
Frame Size B
Enclosure Panel Mount – IP20
Carrier Frequency 2-16 kHz Adjustable
Weight 2.0 kg
Warranty 12 Months

Control Specifications

Control Methods V/Hz and Sensorless Vector
Speed Range 20:1 Without Encoder
Speed Regulation ±1% (80:1 speed range)
With Encoder ±0.05% Regulation
Overload Capacity 150% for 60s / 200% for 3s
Motor Protection Class 10 Overload

I/O Configuration

Digital Inputs 7 (5 Programmable)
Analog Inputs 2 Isolated (0-10V / 4-20mA)
Relay Output 1 Form C (Programmable)
Analog Output 1 (Voltage or Current)
Sink/Source Selection DIP Switch

Environmental Ratings

Ambient Temperature 0°C to 40°C (32°F to 104°F)
Storage Temperature -40°C to 70°C (-40°F to 158°F)
Humidity 5-95% Non-Condensing
Altitude Up to 1000m Without Derating

Model Number Breakdown

22D PowerFlex 40P Series
D 480V AC – 3 Phase
2P3 2.3 Amps Output Current
F Flange Mount – IP20
1 Display / Fault Reset Only HIM
0 No EMC Filter
4 Standard Version

Communication and Interface

  • Built-in RS-485 (DSI) port
  • PC programming capability
  • 4-digit display with fault reset
  • Dual-channel encoder support

Protection and Safety

  • Removable MOV for surge protection
  • BUS fault trips (over/under voltage)
  • 300% instantaneous current limit
  • Ground fault protection
  • Integrated DC brake transistor
  • Class 10 motor overload protection

Applications

  • Conveyor belt speed regulation
  • Packaging machine motor control
  • HVAC fan speed adjustment
  • Industrial pump flow control
  • Material handling equipment

FAQs

Q1: What are the recommended input fuses for the 22D-D2P3F104?
A1: For 480V 3-phase, 1HP drive, use UL Class J, CC, or T 6A fuses. See Table 4 in the user manual.

Q2: How to wire a 2-wire start/stop control for this drive?
A2: For 2-wire SRC mode, connect I/O Terminal 02 to +24V (Terminal 11) through a maintained switch. Set P036 [Start Source] to option 2. For 2-wire SNK mode, connect I/O Terminal 02 to I/O Terminal 04 Common. Set P036 [Start Source] to option 3.

Q3: What is the maximum motor cable length for this drive?
A3: For 480V ratings with 1600Vp-p motor insulation, max 170m (558ft). For 1200Vp-p insulation, max 40m (131ft). For 1000Vp-p insulation, max 15m (49ft). Use shielded cable for longer runs.
