1794-IE8

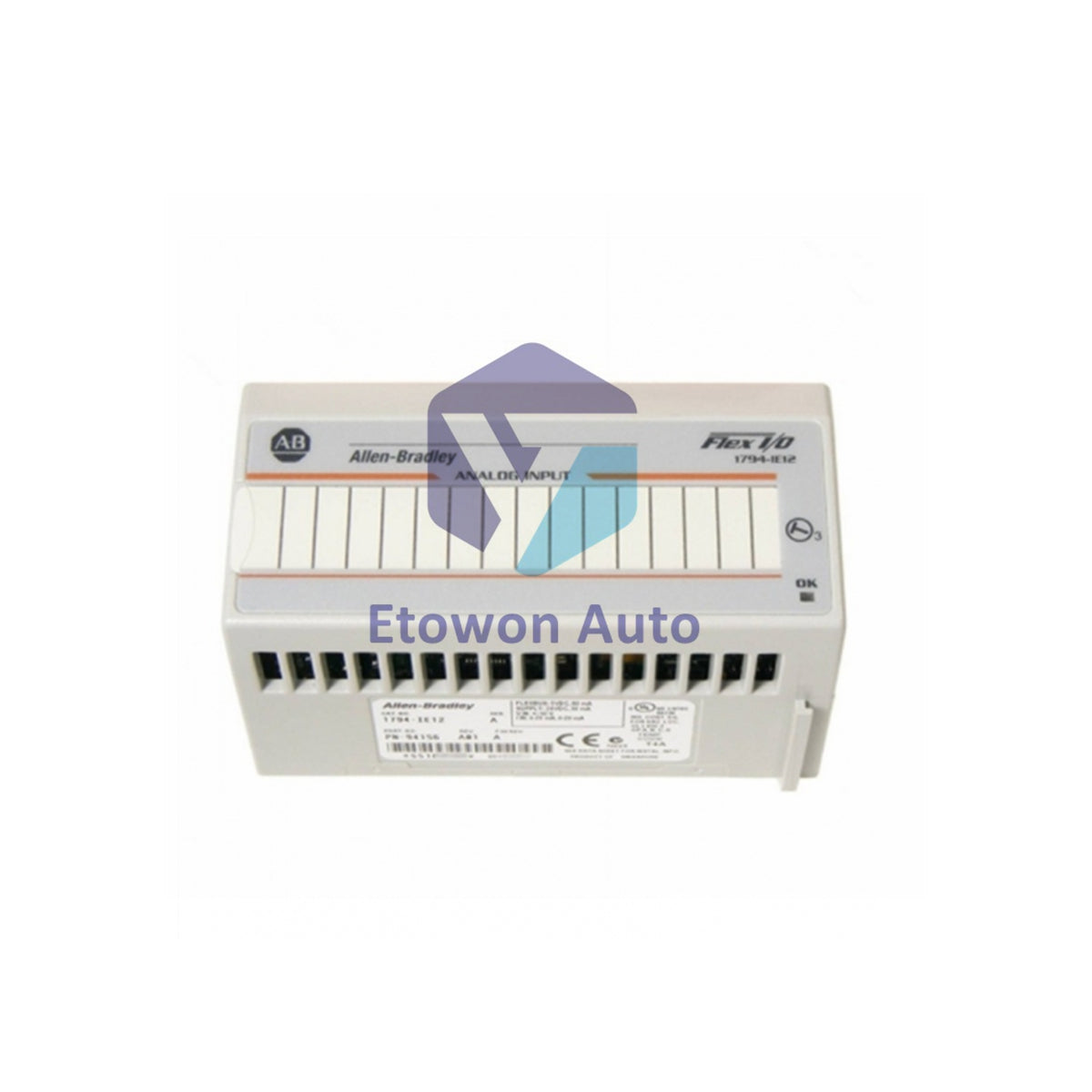

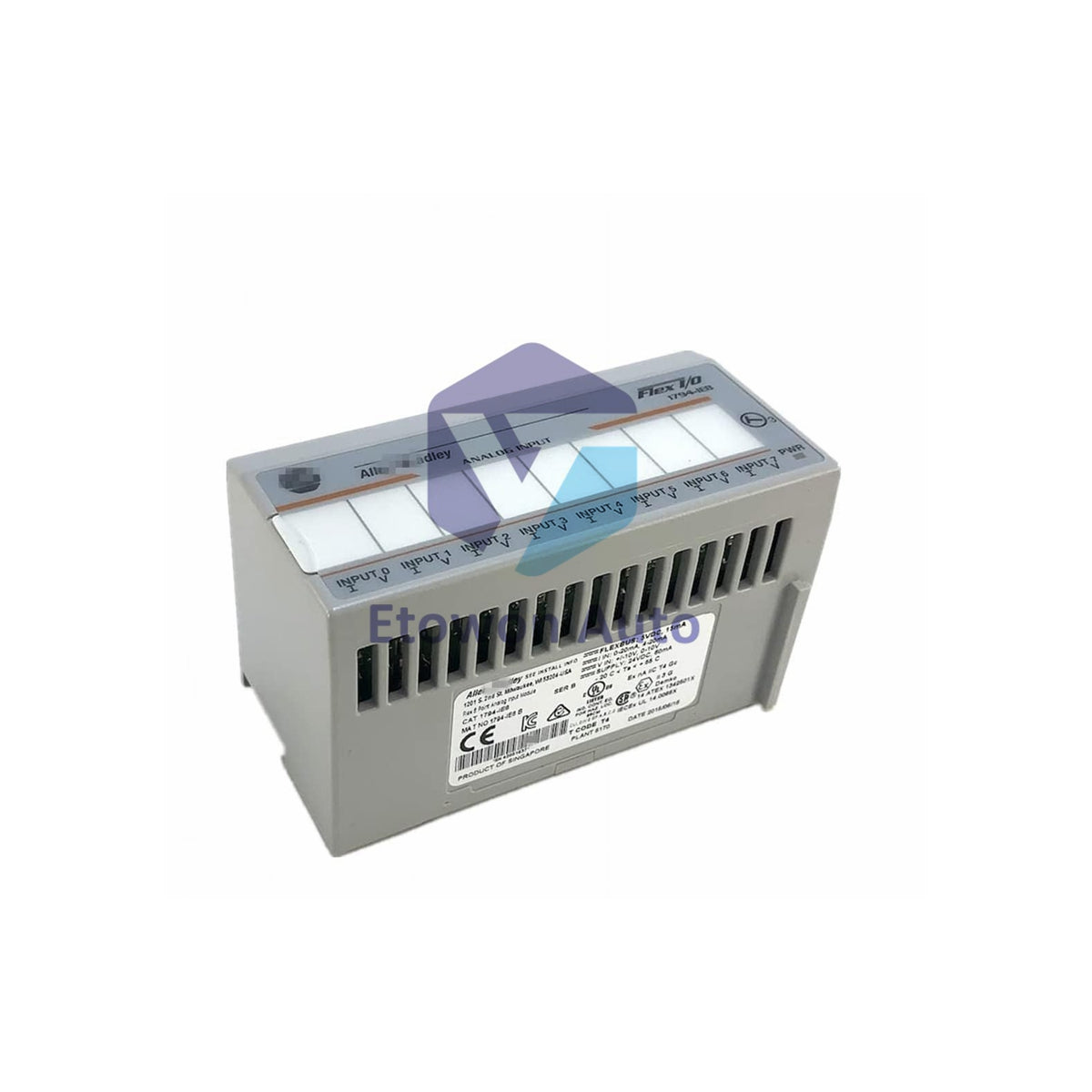

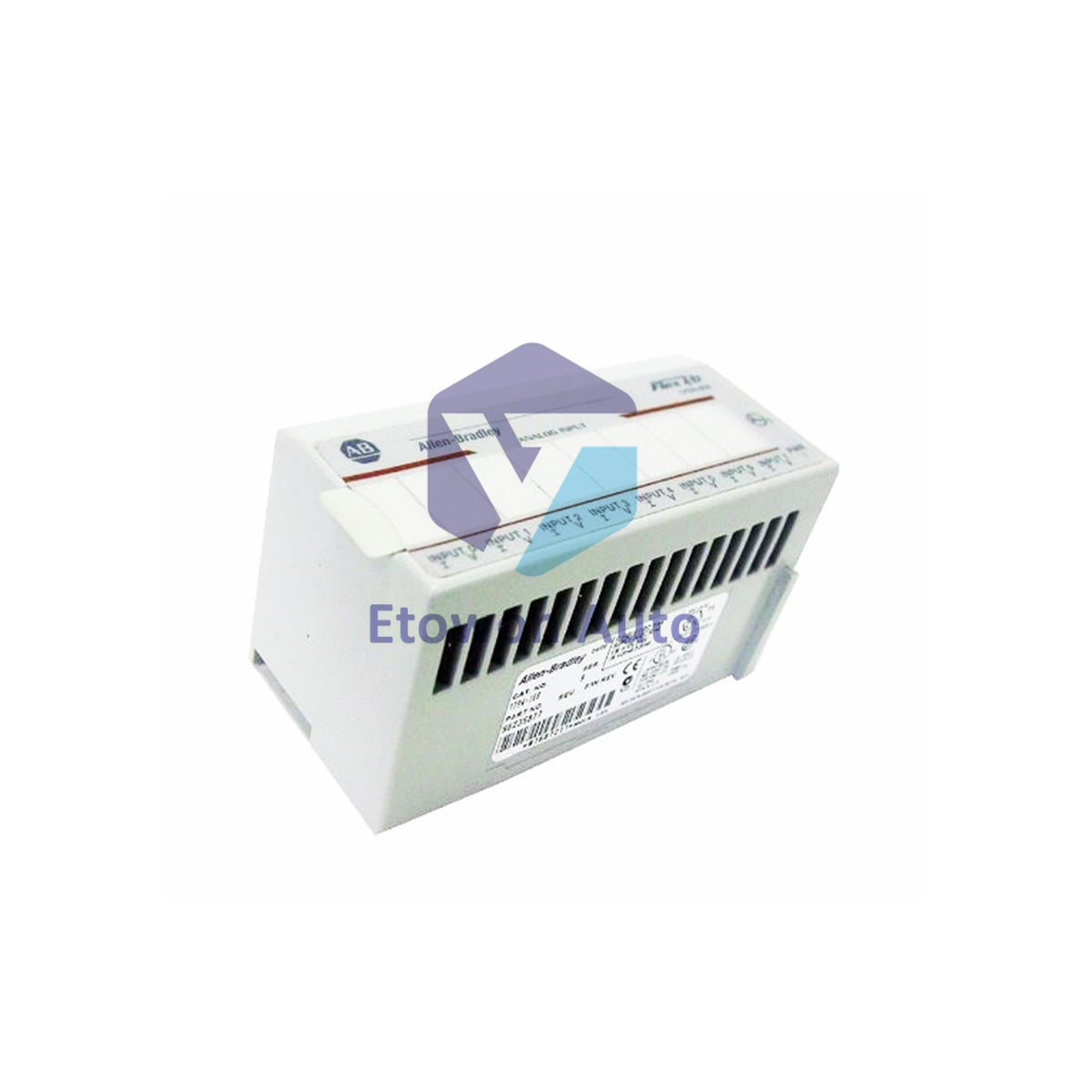

Modulo Allen-Bradley 1794-IE8 ad alta densità per tensione e corrente analogica

Disponibile (12 unità), pronto per essere spedito

  • Manufacturer: Allen-Bradley

  • Product No.: 1794-IE8

  • Product Type: Modulo di ingresso analogico

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 230g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politica di reso di 30 giorni · Garanzia di 12 mesi
  • Consegna Veloce
  • Assistenza 24 ore su 24, 7 giorni su 7
  • Assicurazione della qualità

Descrizione

Panoramica del Prodotto

Il 1794-IE8 è un modulo di ingresso analogico ad alta densità della linea iconica FLEX IO di Allen-Bradley. Dotato di 8 canali di ingresso singolo, questo modulo offre un monitoraggio strumentale altamente flessibile accettando segnali di campo sia in corrente (0–20 mA, 4–20 mA) che in tensione (±10 VDC, 0–10 VDC). Il suo design modulare colma il divario tra sensori di campo e reti di controllo, permettendo agli ingegneri di interfacciarsi con precisione con flussometri, trasmettitori di temperatura e trasduttori di pressione.

Caratteristiche Principali

  • Layout ad Alta Densità a 8 Canali: Comprende 8 ingressi singoli indipendenti in un ingombro compatto per risparmiare spazio sulle guide del quadro terminale.
  • Profili di Ingresso Configurabili: Funziona senza problemi su gamme industriali standard, inclusi i modi di corrente 4–20 mA e tensione ±10V.
  • Risoluzione Unipolare a 12 Bit: Fornisce una conversione accurata del segnale per tradurre sottili variabili fisiche di processo in valori digitali affidabili.
  • Adattabilità Modulare FLEX IO: Si collega direttamente alle basi terminali standard 1794, supportando profili di manutenzione hardware hot-swappable rapidi.

Specifiche Tecniche

Parametro Dati
Modello / Numero di Parte 1794-IE8 (Linea Serie: FLEX IO)
Densità di Ingresso 8 ingressi singoli
Configurazioni Segnale di Corrente Intervalli da 0 a 20 mA; da 4 a 20 mA
Configurazioni Segnale di Tensione Intervalli da 0 a 10 VDC; ±10 VDC
Risoluzione Analogico-Digitale Scala di tracciamento unipolare a 12 bit
Precisione Assoluta 0,20% della scala completa calibrata a 25 °C
Requisiti di Alimentazione DC Esterna Tensione operativa da 10,0 a 31,2 VDC
Assorbimento Corrente FlexBus Assorbimento corrente logica interna backplane di 60 mA
Peso Hardware del Modulo 0,23 kg (0,51 lbs) scheda a profilo leggero
Limiti Ambientali di Funzionamento 0 a 55 °C (32 a 131 °F); Stoccaggio: −40 a 85 °C

Guida all'Ingegneria e all'Installazione

  • Selezione della Base Terminale: Abbina la scheda 1794-IE8 a un assemblaggio base terminale compatibile (come 1794-TB2, 1794-TB3 o 1794-TB3S) prima di fissare il modulo sulla guida DIN del backplane.
  • Messa a Terra del Loop Singolo: Poiché questi canali sono singoli, tutti gli ingressi condividono una linea di ritorno elettrica interna comune. Assicurati che gli strumenti di campo siano correttamente isolati per evitare discrepanze di massa che possano distorcere i segnali di ingresso.
  • Instradamento Strumentazione Schermata: Usa cablaggio a coppie intrecciate schermate (STP) di alta qualità per tutti gli ingressi analogici. Collega la schermatura del cavo esclusivamente al punto di massa della base terminale per bloccare interferenze elettromagnetiche (EMI) ad alta frequenza.
  • Integrità dell'Alimentazione: Fornisci alimentazione esterna pulita a 24 VDC entro la finestra operativa valida da 10,0 a 31,2 VDC. Assicurati che i calcoli della corrente continua totale includano l’assorbimento di 60 mA del FlexBus del modulo.

FAQ Tecniche

D1: Posso combinare sensori di corrente 4-20 mA e tensione 0-10 VDC sullo stesso modulo 1794-IE8?
R1: Sì. Il 1794-IE8 supporta configurazioni miste sui suoi 8 canali. Puoi assegnare canali specifici agli ingressi di corrente e altri agli ingressi di tensione collegandoli ai punti terminali appropriati e configurando i registri interni del modulo di conseguenza.

D2: Perché è fondamentale una corretta messa a terra per l’architettura di ingresso singolo del 1794-IE8?
R2: Gli ingressi singoli condividono un percorso di ritorno comune all’interno del modulo. Se i sensori di campo sono messi a terra in punti diversi dell’impianto con potenziali elettrici differenti, possono introdurre correnti di massa nel percorso del segnale, causando errori di misura o deriva dei dati.

D3: La scheda 1794-IE8 supporta lo hot-swapping a caldo se un canale si danneggia?
R3: Sì, come parte della famiglia Allen-Bradley FLEX IO, il 1794-IE8 supporta la rimozione e l’inserimento sotto tensione (RIUP). Questo ti permette di sostituire un modulo guasto senza spegnere il resto del rack di espansione o interrompere le comunicazioni di rete con il PLC principale.
