1769-IQ16F

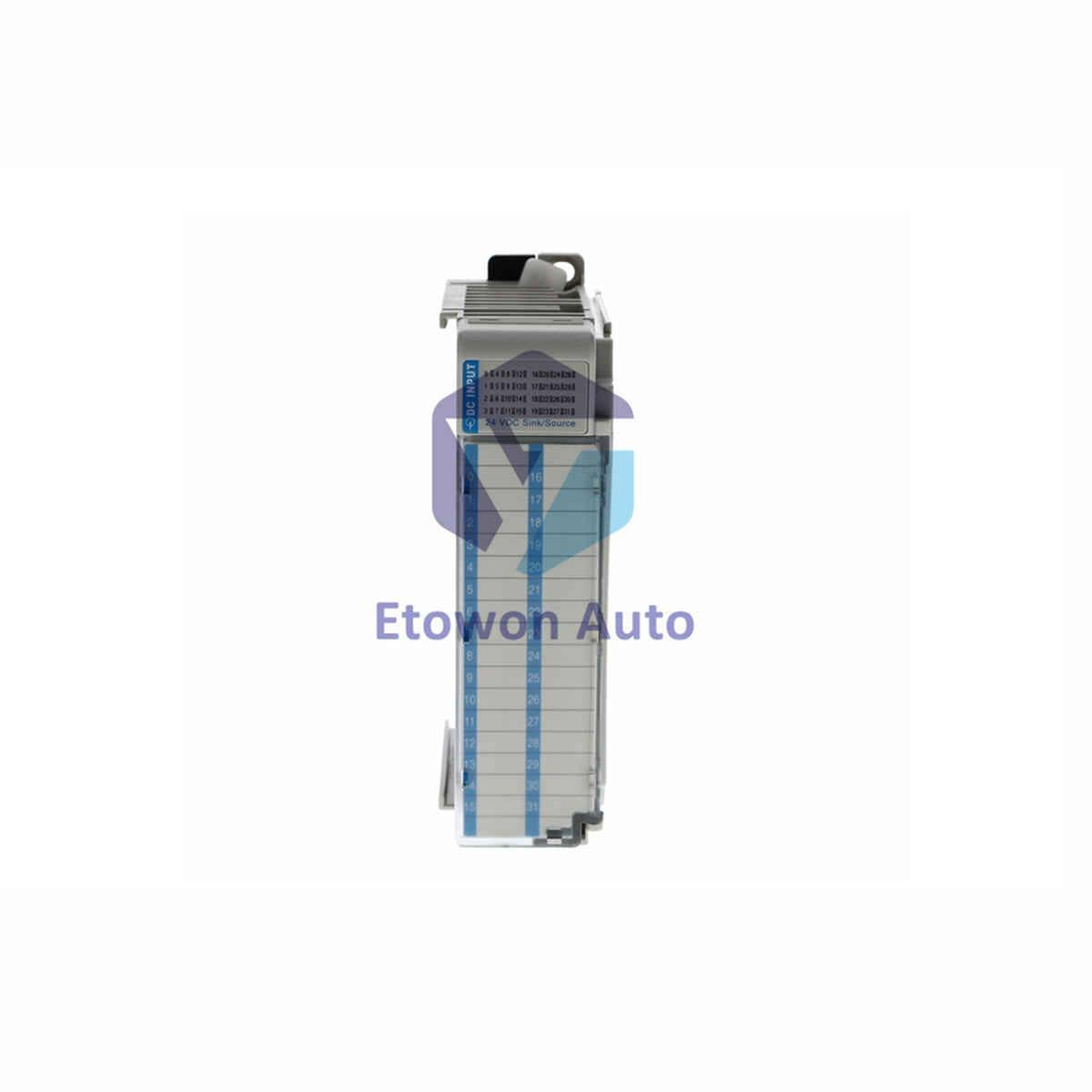

1769-IQ16F Allen-Bradley 24V DC Sink Source High Speed Module

Disponibile (12 unità), pronto per essere spedito

  • Manufacturer: Allen-Bradley

  • Product No.: 1769-IQ16F

  • Product Type: Input Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 270g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politica di reso di 30 giorni · Garanzia di 12 mesi
  • Consegna Veloce
  • Assistenza 24 ore su 24, 7 giorni su 7
  • Assicurazione della qualità

Descrizione

Allen-Bradley 1769-IQ16F High Speed DC Input Module

Product Overview

Allen-Bradley 1769-IQ16F is a 16 point high speed DC input module for CompactLogix systems. It supports sink or source wiring configuration with 24V DC nominal voltage. Features selectable digital filters with 0 to 2ms delay settings. Designed for high speed counting and positioning applications.

Technical Specifications

Parameter Value
Brand Allen-Bradley / Rockwell Automation
Model 1769-IQ16F
Type High Speed DC Input Module
Inputs 16 (8 points per group)
Nominal Voltage 24V DC
Operating Voltage at 30°C 10 30V DC
Operating Voltage at 60°C 10 26.4V DC
Wiring Configuration Sink or Source
Current Draw @ 5.1V 110 mA
Heat Dissipation 3.55 W
Inrush Current 250 mA
Input Impedance 3 kΩ
ON State Current 10V DC at 2.0 mA
OFF State Voltage 5V DC at 1.5 mA
Digital Filter Delays 0, 0.1, 0.5, 1, 2 ms
Input Delay ON to OFF 2 ms max
Input Delay OFF to ON 300 ms
Isolation Input to Bus 75V (tested 1679V DC)
Power Supply Distance 8 modules
Replacement Terminal Block 1769-RTBN18
Wire Size Solid 22 14 AWG
Wire Size Stranded 22 14 AWG
Operating Temperature 0°C to +60°C
Humidity 5% to 95% non condensing
Dimensions H x W x D 118 x 35 x 87 mm
Weight 0.27 kg (0.60 lbs)
Shipping Weight 0.9 kg (2 lbs)
UPC 10611320915676

Compatibility

CompactLogix controllers. 1769 series I/O expansion. Mount on DIN rail or panel. Single slot width. Supports Series A and B revisions.

Installation

Mount on DIN rail or panel using 6 lb in terminal screws. Use 22 14 AWG solid or stranded copper wire rated at 90°C. Requires 1769 RTBN18 replacement terminal block. Maintain proper clearance for ventilation.

Features

High speed operation with selectable digital filters from 0 to 2ms. Sink or source wiring configuration. 75V isolation with reinforced insulation tested at 1679V DC. Status indicators and channel diagnostics. High speed counting and positioning applications.

FAQ

Q1: What is the difference between 1769-IQ16F and standard 1769-IQ16?
A1: 1769-IQ16F offers high speed operation with selectable digital filters down to 0ms delay. Standard IQ16 has fixed slower filter settings.

Q2: What is the input voltage range?
A2: At 30°C the range is 10V to 30V DC. At 60°C the range is 10V to 26.4V DC.

Q3: What filter settings are available?
A3: Selectable digital filters include 0ms, 0.1ms, 0.5ms, 1ms, and 2ms for ON/OFF and OFF/ON transitions.
