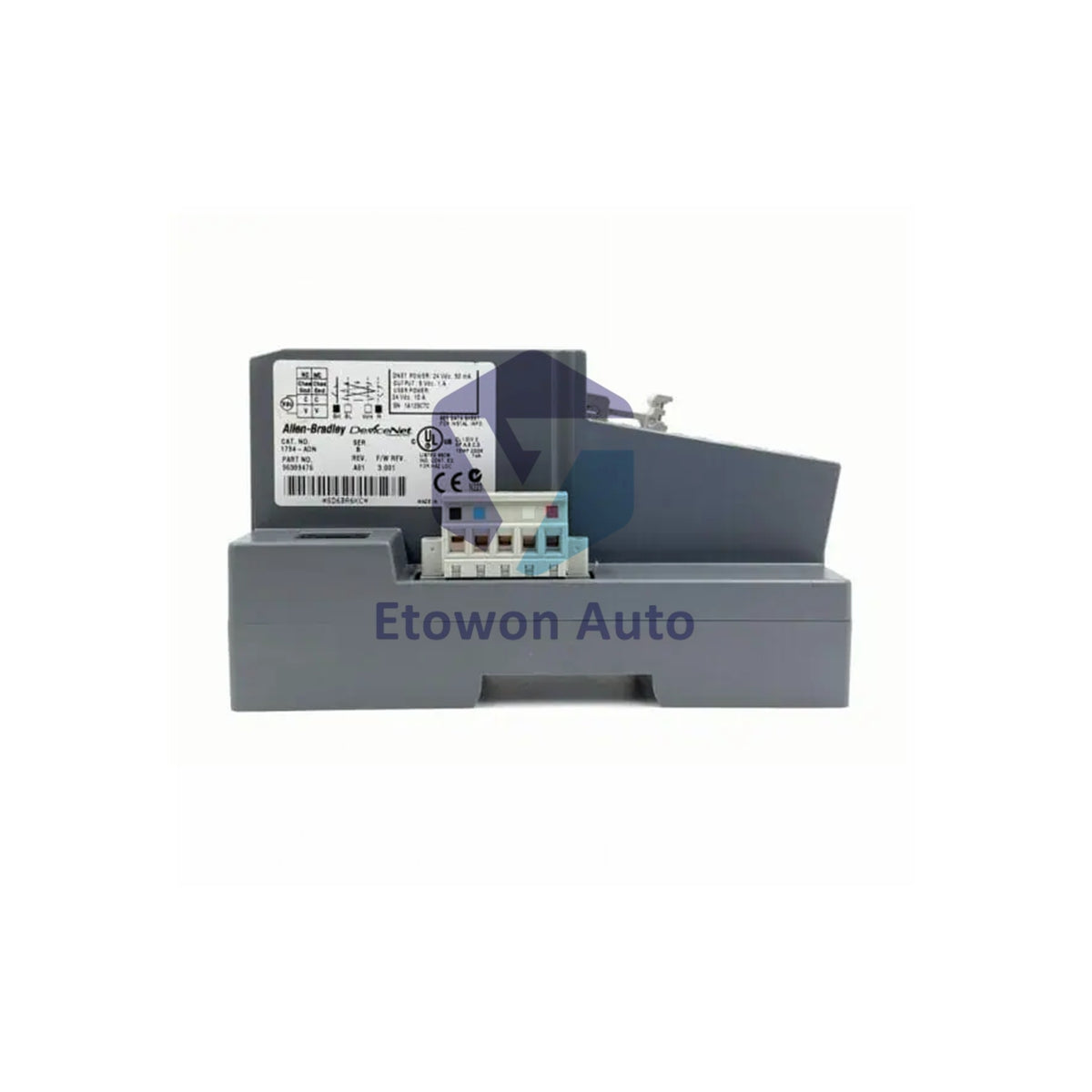

  • 1734-ADNX-1

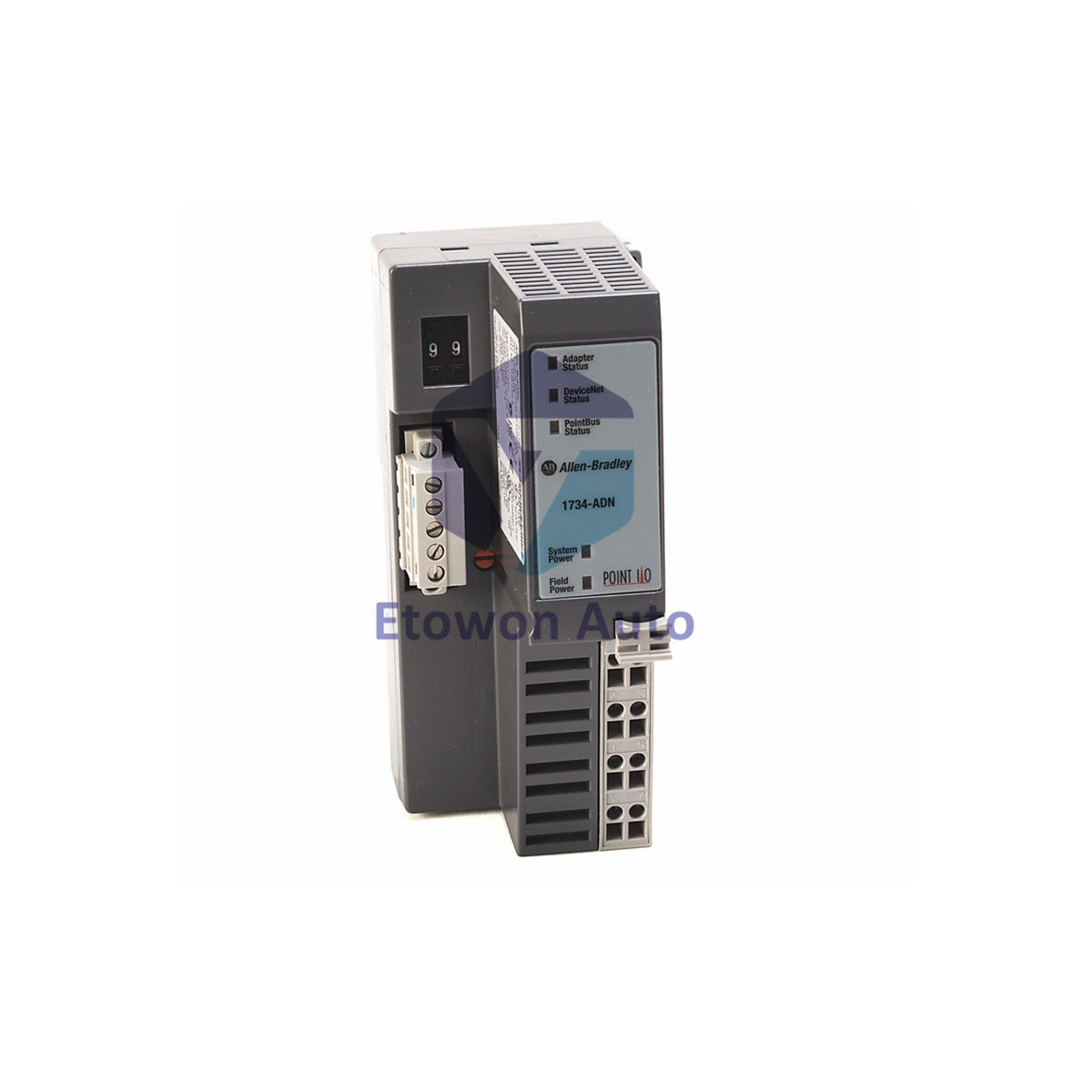

  • 1734-ADNX-2

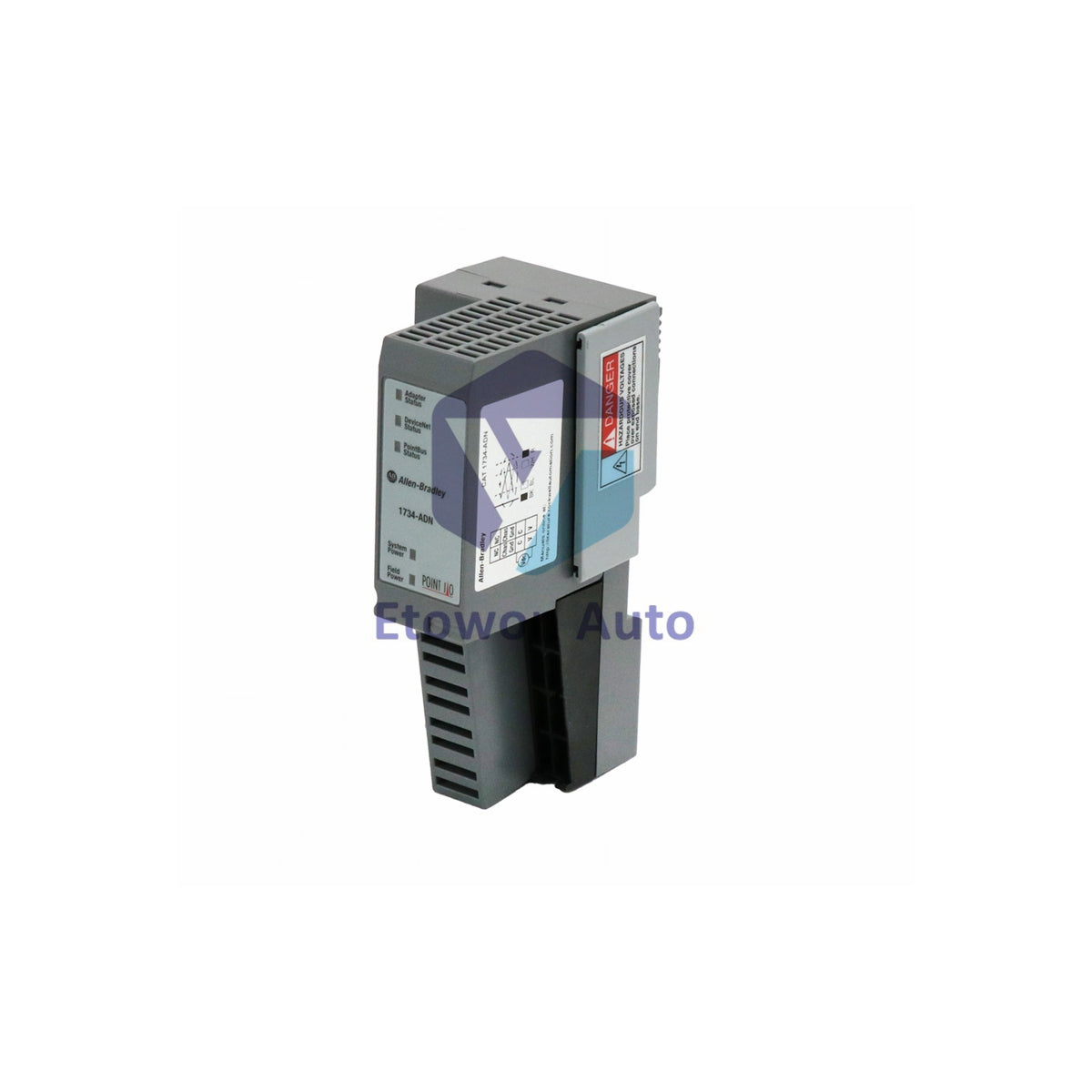

  • 1734-ADNX-3
1 3

1734-ADNX

1734-ADNX Allen-Bradley POINT I/O Dual DeviceNet Adapter Scanner

Disponibile (12 unità), pronto per essere spedito

  • Manufacturer: Allen-Bradley

  • Product No.: 1734-ADNX

  • Product Type: Adapter Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 250g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politica di reso di 30 giorni · Garanzia di 12 mesi
  • Consegna Veloce
  • Assistenza 24 ore su 24, 7 giorni su 7
  • Assicurazione della qualità

Descrizione

Allen-Bradley 1734-ADNX Technical Overview

The Allen-Bradley 1734-ADNX is a specialized POINT I/O DeviceNet adapter module manufactured by Rockwell Automation. Functioning as a dual-role communication hub, this unit operates simultaneously as a slave on a primary DeviceNet trunk and as a master scanner for a local expansion subnet. Installed at the starter position of a Bulletin 1734 assembly, it delivers 1000 mA of POINTBus backplane current, features Auto Start Mode and Auto Catalog Replace for rapid maintenance, and operates efficiently on a nominal 24 VDC supply voltage.

Part Number Breakdown

  • 1734: Allen-Bradley POINT I/O Hardware Architecture & Modular Platform Series
  • -ADN: DeviceNet Network Communication Interface Adapter
  • -X: Expanded Subnet Master / Scanner Dual Network Capability

Technical Specifications Table

Parameter Specification
Manufacturer / Brand Rockwell Automation / Allen-Bradley
Full Part Number 1734-ADNX
Product Line & Module Type POINT I/O Bulletin 1734 / DeviceNet Subnet Adapter Module
Input Supply Voltage 24 VDC Nominal (SELV/PELV Required)
POINTBus Output Current 1000 mA Backplane Output Current
Field Side Power Current 400 mA Field Current
Inrush Current 6 A Maximum Inrush Current
Power Consumption / Dissipation 8.1 W Consumption | 2.8 W Dissipation (at 28.8 VDC)
Physical Module Weight Approx. 0.25 kg (0.55 lbs) Net Weight
Diagnostics & Identifiers 3 Red/Green Status LEDs, 2 Power LEDs / UPC 10612598299420

Key Features & Hardware Configurations

Features dual network master/slave functionality, 1000 mA POINTBus current, 0.25 kg weight, Auto Catalog Replace, 24VDC SELV input, and LED diagnostics.

Frequently Asked Questions (FAQs)

Q1: What are the primary specifications of the Allen-Bradley 1734-ADNX module?
A1: Dual-role DeviceNet master/slave adapter, 24 VDC SELV input, 0.25 kg weight, and 1000 mA POINTBus current.

Q2: What type of power supply is required for CE Low Voltage Directive compliance?
A2: The adapter requires a Safety Extra Low Voltage (SELV) or Protected Extra Low Voltage (PELV) power supply rated at 24 V DC nominal.

Q3: How does the Auto Catalog Replace feature assist during module replacement?
A3: It detects if backplane modules are re-inserted in the wrong physical position or substituted, correcting errors to preserve system mapping and operation.
