Mitsubishi A951GOT-SBD Warna HMI Sambungan CPU Langsung

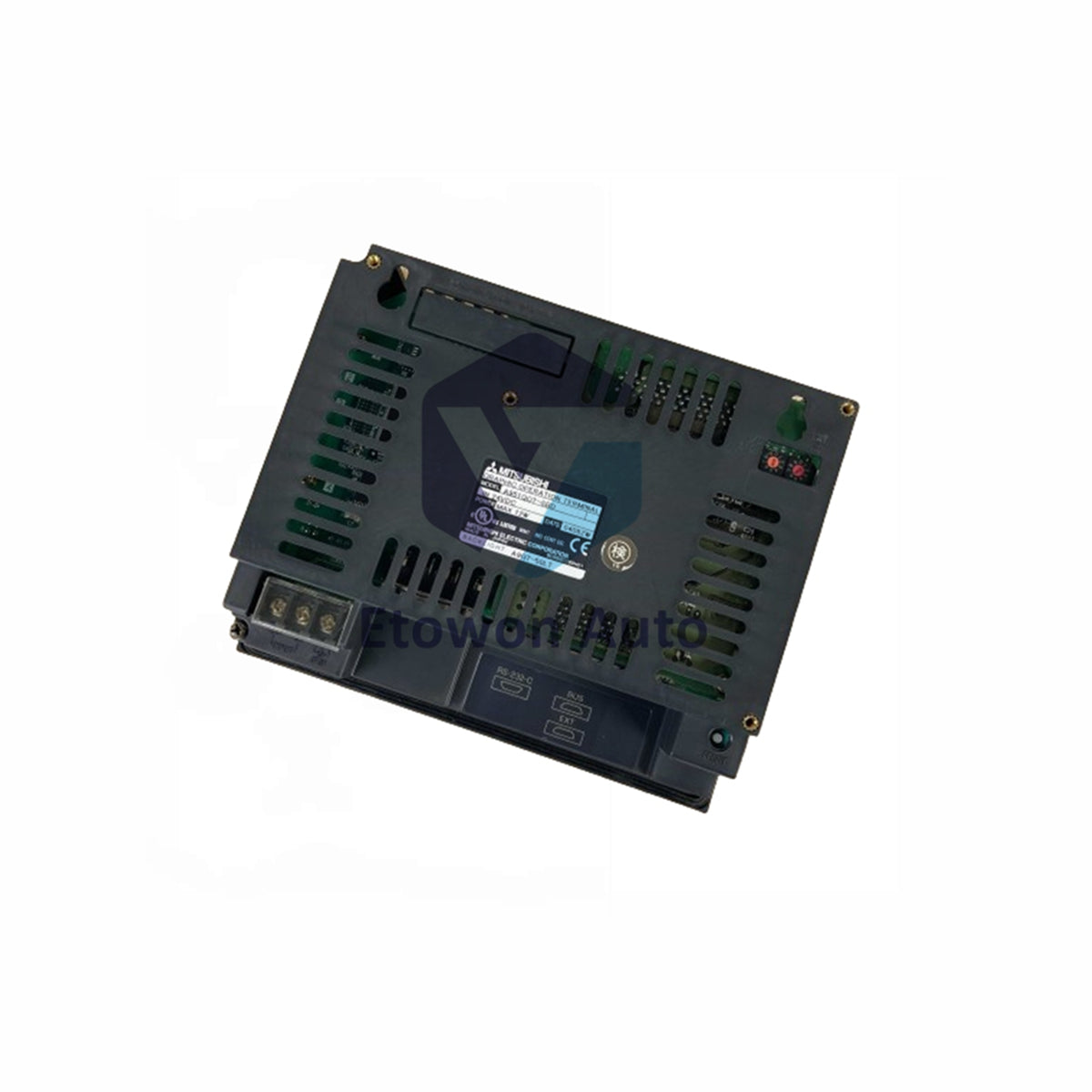

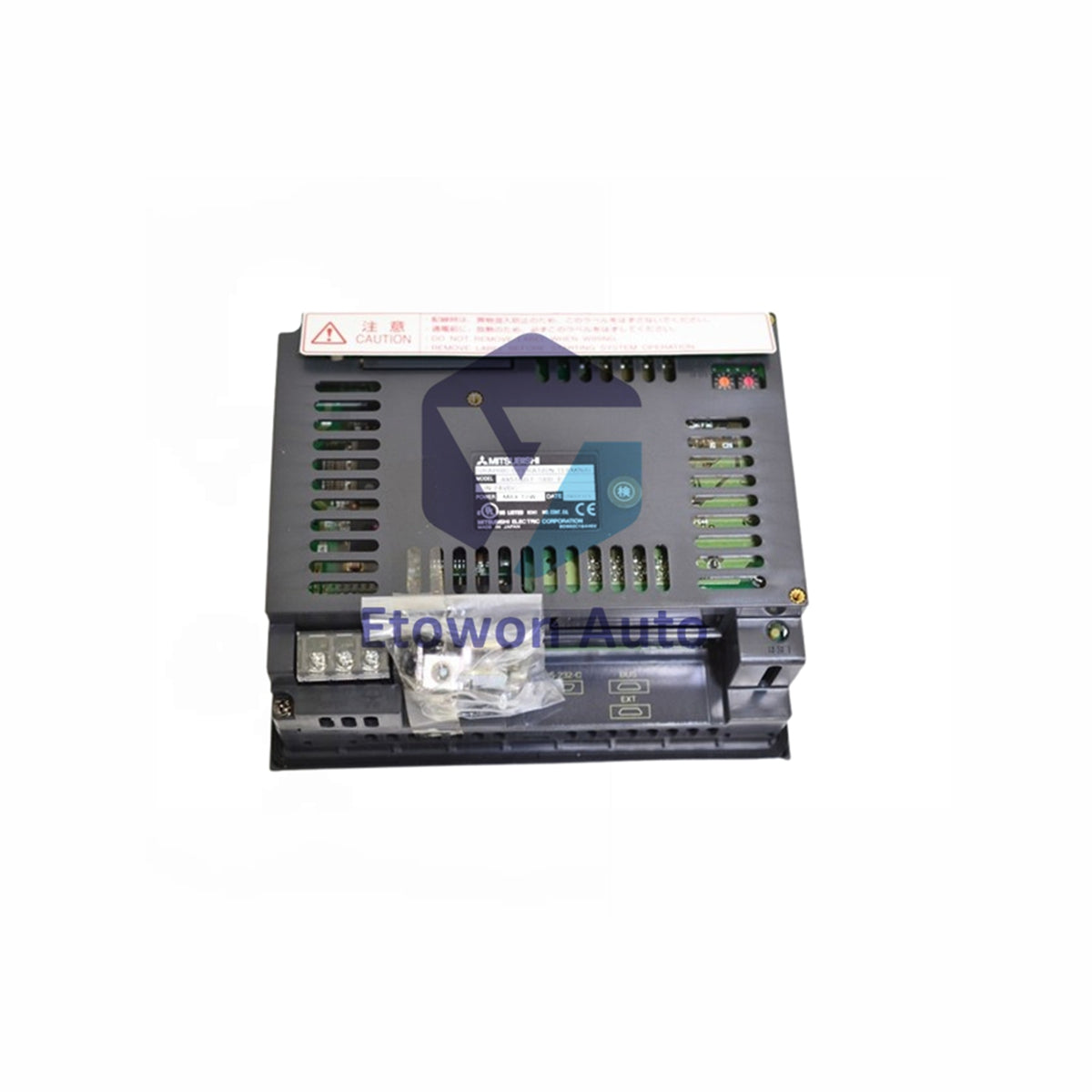

Terminal Operasi Grafis Mitsubishi A951GOT-SBD

Mitsubishi A951GOT-SBD adalah terminal operasi grafis (GOT) berukuran 5,7 inci. Perangkat ini dilengkapi dengan layar kristal cair warna STN berintensitas tinggi. Unit HMI ini menyediakan visualisasi layar dengan 8 warna untuk pemantauan industri. Dirancang untuk sambungan bus langsung ke PLC seri Mitsubishi A/QnA/Motion. Terminal ini beroperasi dengan catu daya standar 24 VDC. Berfungsi sebagai antarmuka operator yang andal untuk otomasi pabrik.

Fitur Utama

• Layar Warna 5,7 Inci: LCD STN yang jernih dengan lampu latar berintensitas tinggi untuk visibilitas yang baik.
• Sambungan PLC Langsung: Antarmuka bawaan untuk integrasi mulus dengan CPU Mitsubishi seri A/QnA/Motion.
• Ringkas & Kokoh: Desain tahan lama yang cocok untuk pemasangan panel industri.
• Beragam Varian: Bagian dari keluarga dengan pilihan TFT, monokrom, dan STN standar.
• Kebutuhan Daya Sederhana: Masukan daya industri standar 24 VDC.

Spesifikasi Teknis

• Produsen: Mitsubishi Electric
• Model: A951GOT-SBD(-M3)
• Jenis Produk: Terminal Operasi Grafis (GOT)
• Ukuran Layar: 5,7 inci (diagonal)
• Jenis Layar: LCD Warna STN (Super Twisted Nematic) Berintensitas Tinggi
• Kedalaman Warna: 8 warna
• Antarmuka Bawaan: Untuk sambungan bus langsung ke CPU pengendali A/QnA/Motion
• Catu Daya: 24 VDC (±10% tipikal)
• Konsumsi Arus: Sekitar 0,45 A (tergantung model)
• Berat: 0,71 kg (1,50 lbs)
• Suhu Operasi: 0°C sampai +50°C (32°F sampai 122°F)
• Suhu Penyimpanan: -20°C sampai +60°C (-4°F sampai 140°F)
• Kelembapan Relatif: 10% sampai 90% (tanpa kondensasi)
• Perlindungan Panel Depan: IP65 (jika dipasang dengan benar)
• Port Komunikasi: Port pemrograman/servis (untuk GT Designer)
• Perangkat Lunak Kompatibel: Mitsubishi GT Designer untuk pembuatan layar

Pemasangan dan Pengaturan

• Pasang terminal pada panel kontrol menggunakan ukuran lubang yang ditentukan.
• Sambungkan kabel khusus dari konektor belakang GOT ke CPU PLC Mitsubishi.
• Berikan catu daya 24 VDC ke terminal yang ditunjuk.
• Gunakan perangkat lunak GT Designer Mitsubishi di komputer untuk membuat data layar.
• Transfer data layar yang dibuat ke GOT melalui port pemrograman.
• Uji semua kontrol operator dan data yang ditampilkan.

Aplikasi Umum

• Panel operasi mesin untuk pencetakan injeksi, pengemasan, dan perakitan.
• Pemantauan status dan tampilan alarm untuk sistem yang dikendalikan PLC Mitsubishi.
• Pengaturan parameter dan visualisasi data produksi di lantai pabrik.
• Modernisasi sistem lama yang memerlukan sambungan bus CPU langsung.

Pertanyaan yang Sering Diajukan (FAQ)

T: Apa perbedaan antara varian -SBD dan -SBD-M3?

• J: Akhiran -M3 biasanya menunjukkan model dengan kapasitas memori yang lebih besar, memungkinkan layar yang lebih kompleks atau proyek yang lebih besar dibandingkan versi standar.

T: Apakah GOT ini dapat tersambung ke PLC Mitsubishi terbaru seperti seri iQ-R atau iQ-F?

• J: Tidak. A951GOT dirancang untuk keluarga pengendali A, QnA, dan Motion yang lebih lama. Sambungan ke seri terbaru biasanya memerlukan modul antarmuka berbeda atau model GOT yang lebih baru.

T: Apakah layarnya layar sentuh?

• J: Tidak. Model A951GOT-SBD menggunakan tombol tekan (terletak di sekitar layar) untuk masukan operator. Ini bukan unit layar sentuh.
