IC755CBS12CDB

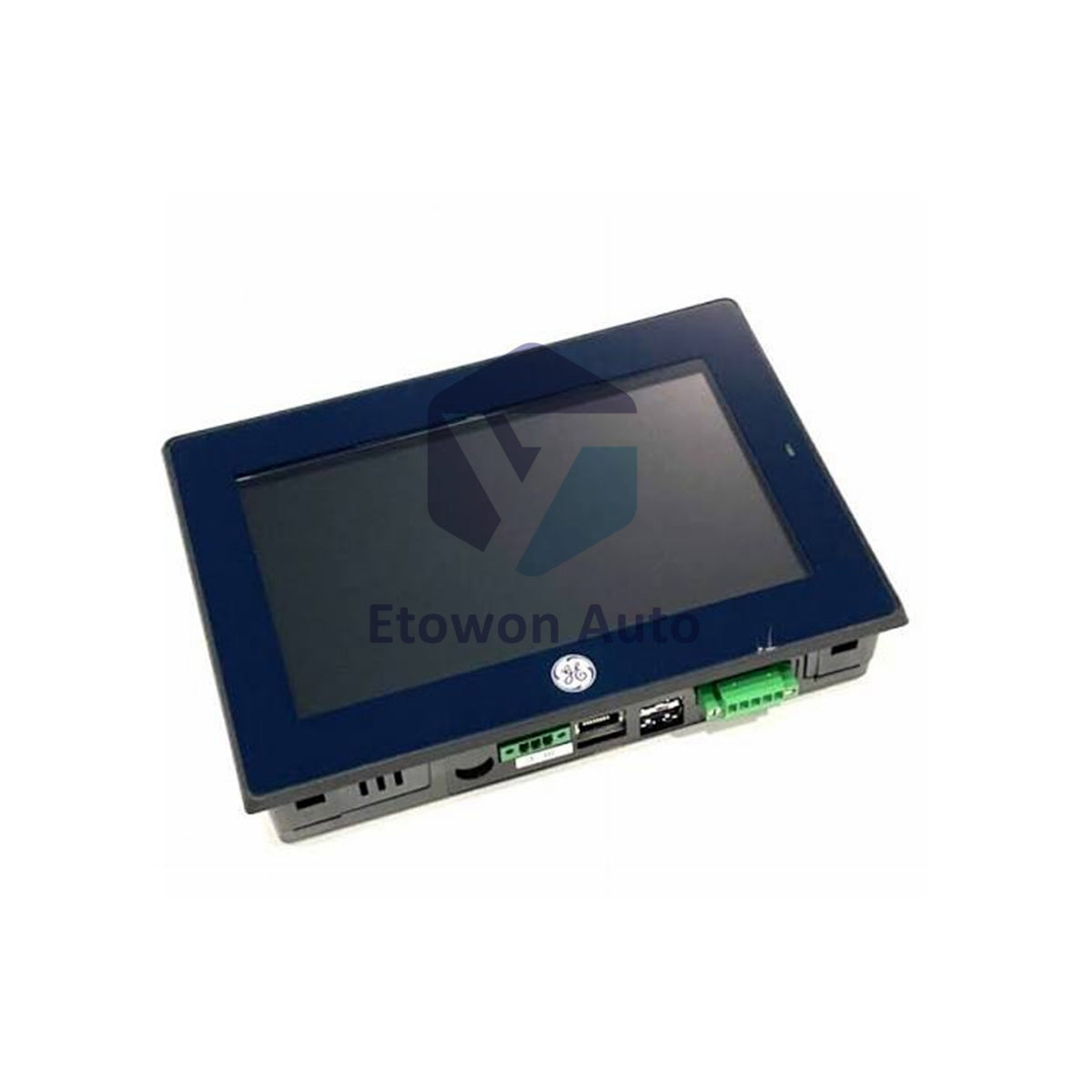

IC755CBS12CDB GE QuickPanel Terminal 1GHz 1GB RAM

En stock (15 unités), prêt à être expédié

  • Manufacturer: General Electric

  • Product No.: IC755CBS12CDB

  • Product Type: Operator Terminal

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 3660g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politique de retour sous 30 jours · Garantie de 12 mois
  • Livraison rapide
  • Assistance 24h/24 et 7j/7
  • Assurance qualité

Description

GE Fanuc IC755CBS12CDB QuickPanel+ Operator Terminal

GE Fanuc IC755CBS12CDB is a QuickPanel+ operator terminal with blank bezel. Features 12.1-inch TFT LCD display with 800 x 600 resolution and projected capacitive touchscreen. Powered by Intel Freescale i.MX535 1 GHz ARM Cortex A8 processor with 1GB RAM. Weight: 3.66 kg (8.06 lbs).

Technical Specifications

Parameter Specification
Manufacturer GE Fanuc
Model IC755CBS12CDB
Product Type QuickPanel+ Operator Terminal
Series QuickPanel
Display Size 12.1 inches
Display Type Colored TFT LCD
Resolution 800 × 600 pixels (SVGA)
Touchscreen Projected capacitive, 2-point multi-touch
Processor Intel Freescale i.MX535 1 GHz ARM Cortex A8
RAM 1 GB DDR3 SDRAM
ROM 512 MB SLC NAND
Operating System Windows Compact Embedded 7
Supply Voltage 24V DC
Power Consumption 30W maximum
Ethernet Ports 2 (10/100 Mbps)
Serial Ports 1 RS232 UART, 1 RS232/RS485
USB Ports 2 USB 2.0 Type-A, 1 USB 2.0 Mini Type-B
Removable Storage 1 SD/SDHC card slot
Bezel Type Blank
Operating Temperature 0°C to +55°C
Dimensions (W x H x D) 314 × 248 × 65 mm
Weight 3.66 kg (8.06 lbs)

Key Features

  • 12.1-inch TFT LCD with projected capacitive touchscreen
  • Intel Freescale i.MX535 1 GHz ARM Cortex A8 processor
  • 1 GB DDR3 SDRAM and 512 MB SLC NAND ROM
  • Windows Compact Embedded 7 operating system
  • Blank bezel for OEM logo branding
  • Plug and play with I/O and controllers from multiple vendors
  • Supports 5 IEC programming languages
  • Natural convection cooling

Communication Protocols Supported

  • ASCII slave, SNP slave, Modbus RTU slave (Serial)
  • LLDP, IPv4, IPv6, TCP, IDP (Ethernet)
  • Profinet I/O, Telnet server, SNTP
  • USB to serial, USB to WiFi, USB to Ethernet

Installation Guidelines (Field Engineer Notes)

Mounting: Panel mount with provided hardware. Cutout dimensions: 289 × 223 mm. Allow 50mm clearance behind panel for cables.

Power Connection: Connect 24V DC supply to power terminals. Use 1.5 mm² wire. Input range is 12-24V DC. Power consumption up to 30W.

Ethernet Configuration: Assign IP addresses via onboard configuration utility. Ports support 10/100 Mbps auto-negotiation.

USB Peripheral: USB Type-A ports support keyboards, mice, and storage devices. Use USB 2.0 certified peripherals only.

FAQs

Q1. What is the blank bezel feature?
A1. The blank bezel allows OEMs to print and mount their own logo, enabling custom branding for the HMI terminal.

Q2. What programming languages are supported?
A2. Supports structured text, function block diagram, instruction list, relay ladder, and sequential function chart.

Q3. What is the operating temperature range?
A3. The terminal operates from 0°C to +55°C with natural convection cooling.

Product Resources

📄 Download PDF
🏷️ Tags: Operator Interface
  • Clair

Scalaire (V/f)

Vecteur

Alimenté par courant alternatif
  • Confirmez le modèle exact, le numéro de pièce et les spécifications avant de commander.
  • Assurez-vous de la compatibilité avec votre machine ou vos systèmes de contrôle actuels.
  • Contactez-nous via sale@etowonauto.com ou au +8617859788089 pour une assistance technique.
  • Examinez les options de livraison, les délais et les exigences d’expédition.
  • Suivez les instructions du fabricant et les bonnes pratiques lors de l’installation.

Les articles en stock sont généralement expédiés le jour même. Pour les produits actuellement en rupture de stock, les délais d'expédition peuvent varier en fonction de la disponibilité. La livraison internationale est disponible, et les frais de port sont calculés selon la destination, le poids et le transporteur choisi.

Les retours sont acceptés dans un délai de 30 jours après réception, à condition que les articles soient inutilisés et en état d'origine. Les frais de retour sont à la charge du client. Veuillez nous contacter avant de retourner un article afin d'obtenir une autorisation de retour.

Pour plus de détails, veuillez consulter notre Politique d'expédition et de retour.
