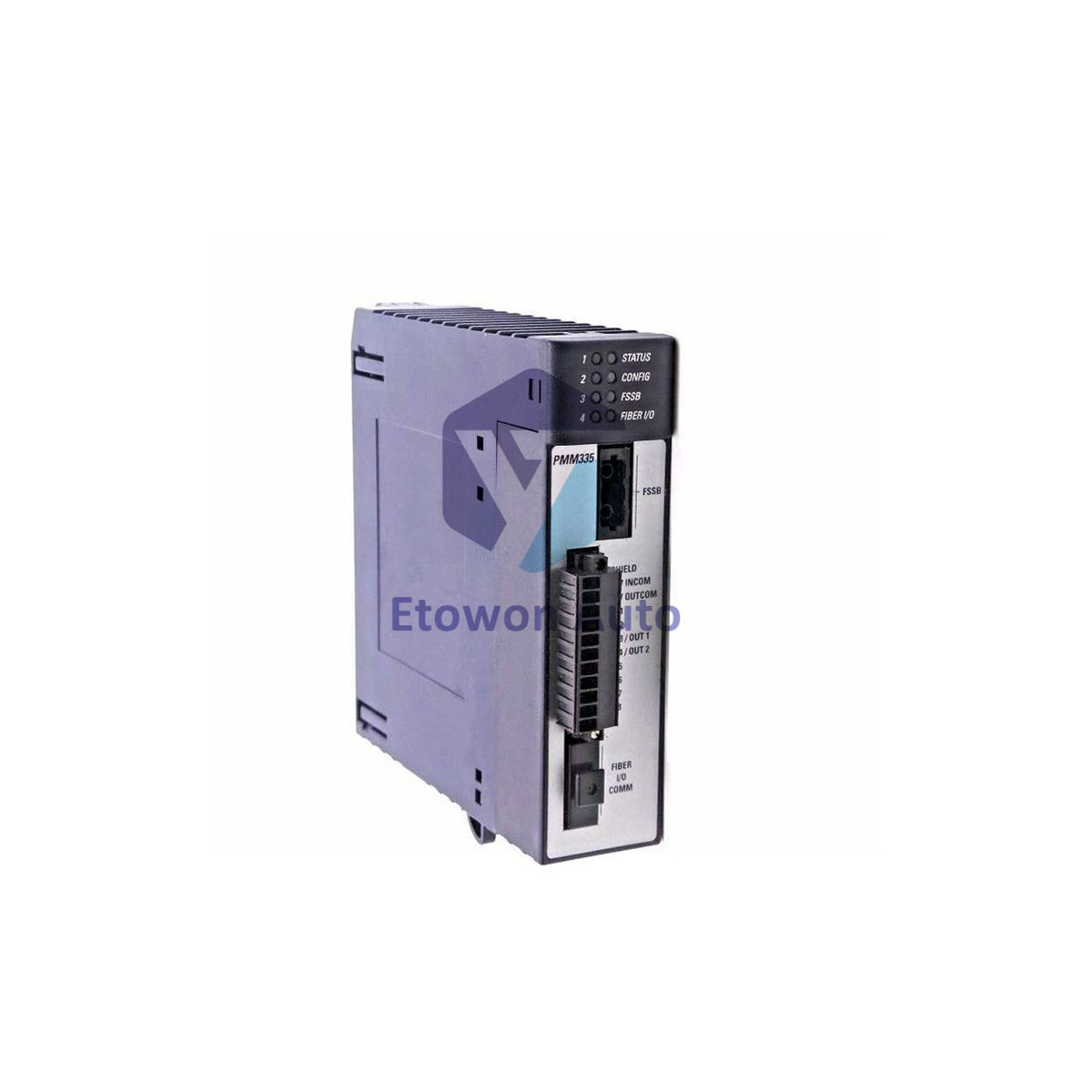

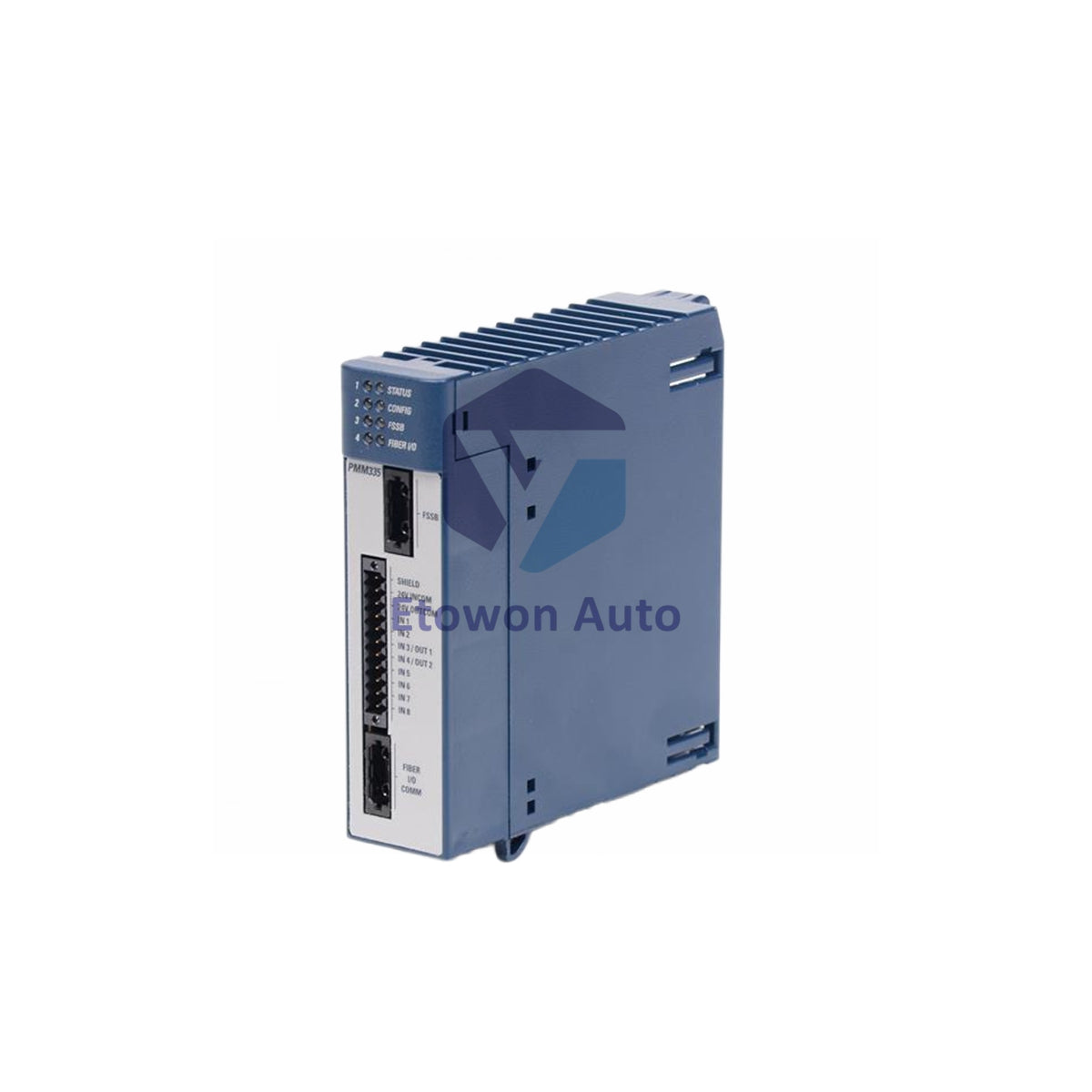

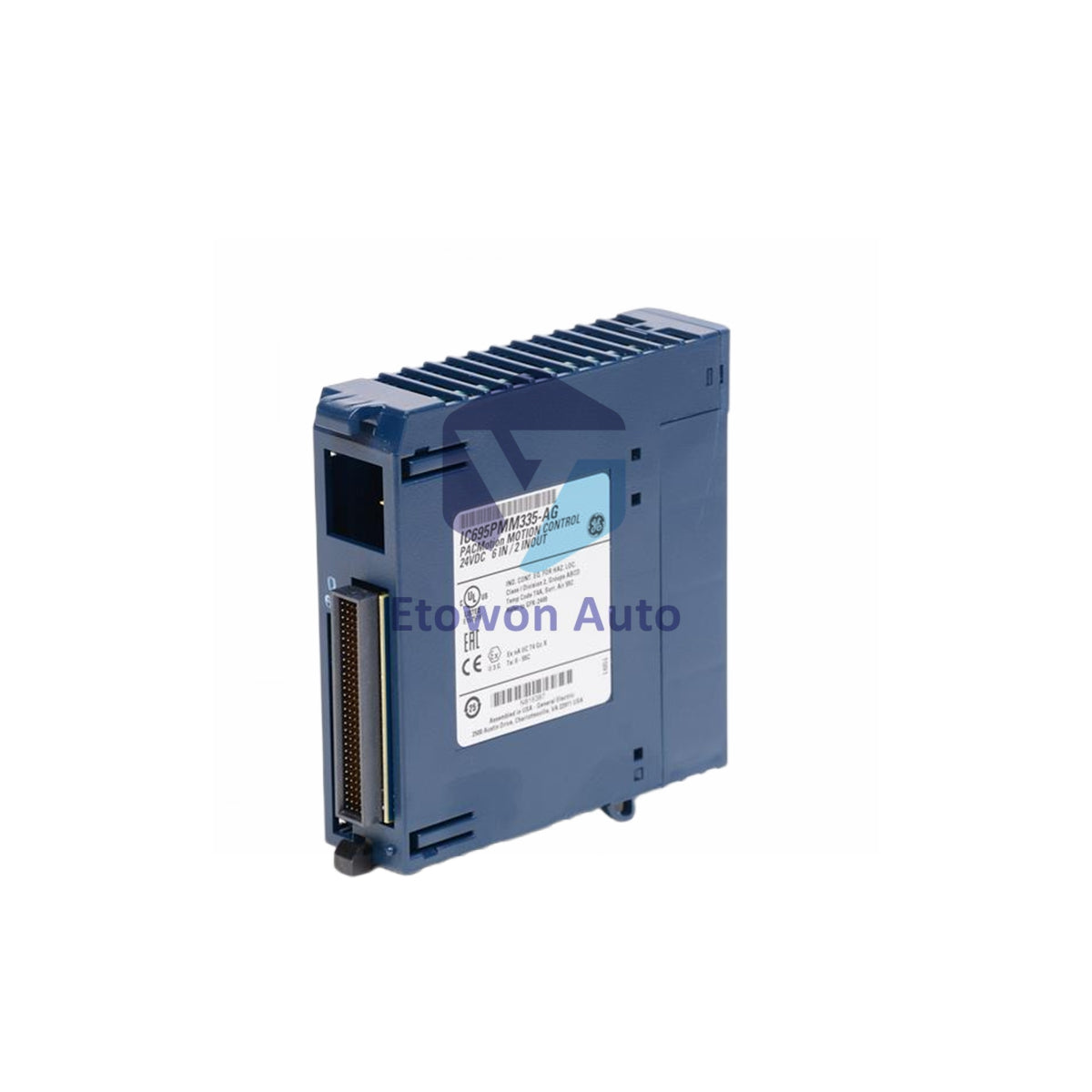

IC695PMM335 | Module de commande de mouvement 4 axes GE Fanuc

Contrôleur de mouvement General Electric IC695PMM335 PACSystems RX3i

Le General Electric IC695PMM335 est un contrôleur de mouvement multi-axes pour PACSystems RX3i. Il contrôle jusqu’à 4 axes servo ainsi que des axes virtuels. Poids : 0,68 kg (1,5 lb).

Spécifications du contrôle de mouvement

• Axes contrôlés : jusqu’à 4 axes servo
• Fréquence de mise à jour de la boucle de position : 500 μs
• Boucle de vitesse FSSB : 125 μs
• Boucle de couple FSSB : 62,5 μs
• Planification de trajectoire de mouvement : 1 ms
• Modules maximum par rack : 8 (jusqu’à 40 axes)

Communication servo

• Interface : Fibre optique FSSB
• Vitesse de communication : 50 Mb/s
• Longueur maximale de câble : 100 m entre nœuds, 400 m par module
• Types d’encodeurs : incrémental ou absolu série
• Capture de position haute vitesse : 2 entrées par axe

E/S intégrées

• Entrées usage général : 4 (24 VCC, optiquement isolées)
• Entrées haute vitesse : 2 (24 VCC)
• E/S usage général : 2 (24 VCC, optiquement isolées)

Électrique et physique

• Alimentation à 3,3 V : 1,1 A
• Alimentation à 5 V : 0,45 A
• Emplacements : 1 (emplacement unique)
• Backplane : universel uniquement
• Poids : 0,68 kg (1,5 lb)

Fonctionnalités logicielles

• Configuration : Proficy Machine Edition
• Profils CAM électroniques, routines d’interruption (3 par module)
• Enregistrement des données, conforme PLCopen

Environnement

• Température de fonctionnement : 0°C à 60°C
• Température de stockage : -40°C à 85°C

Questions fréquentes

Q : Combien d’axes le IC695PMM335 contrôle-t-il ?

R : Il contrôle jusqu’à 4 axes servo ainsi que des axes virtuels.

Q : Quelle est la fréquence de mise à jour de la boucle de position ?

R : La boucle de position se met à jour toutes les 500 μs.

Q : Quel est le poids du module ?

R : Le IC695PMM335 pèse 0,68 kg (1,5 lb).
