IC755CKW07CDM

GE IC755CKW07CDM QuickPanel Plus 7-Inch Operator Interface

En stock (13 unités), prêt à être expédié

  • Manufacturer: General Electric

  • Product No.: IC755CKW07CDM

  • Product Type: Operator Interface

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 800g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politique de retour sous 30 jours · Garantie de 12 mois
  • Livraison rapide
  • Assistance 24h/24 et 7j/7
  • Assurance qualité

Description

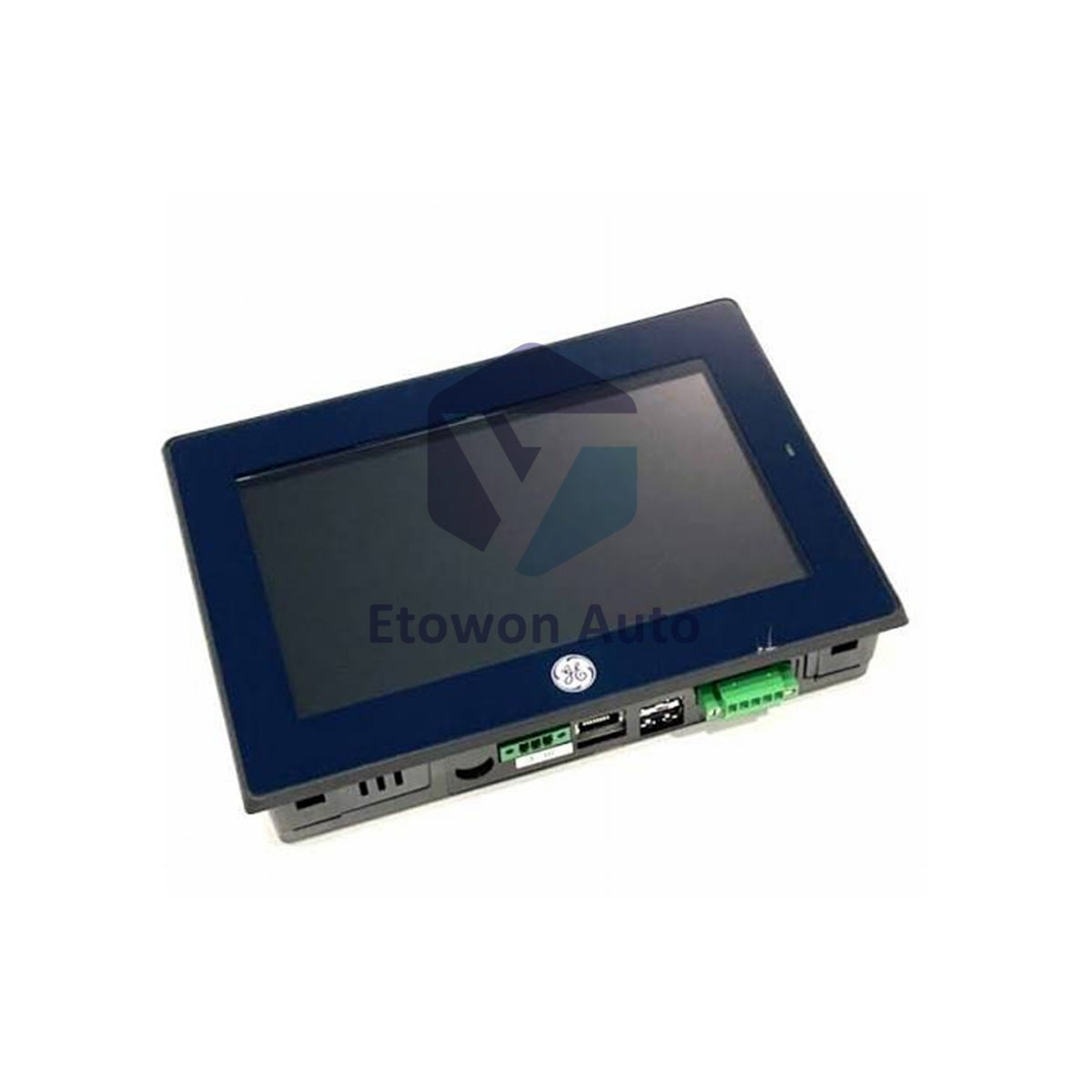

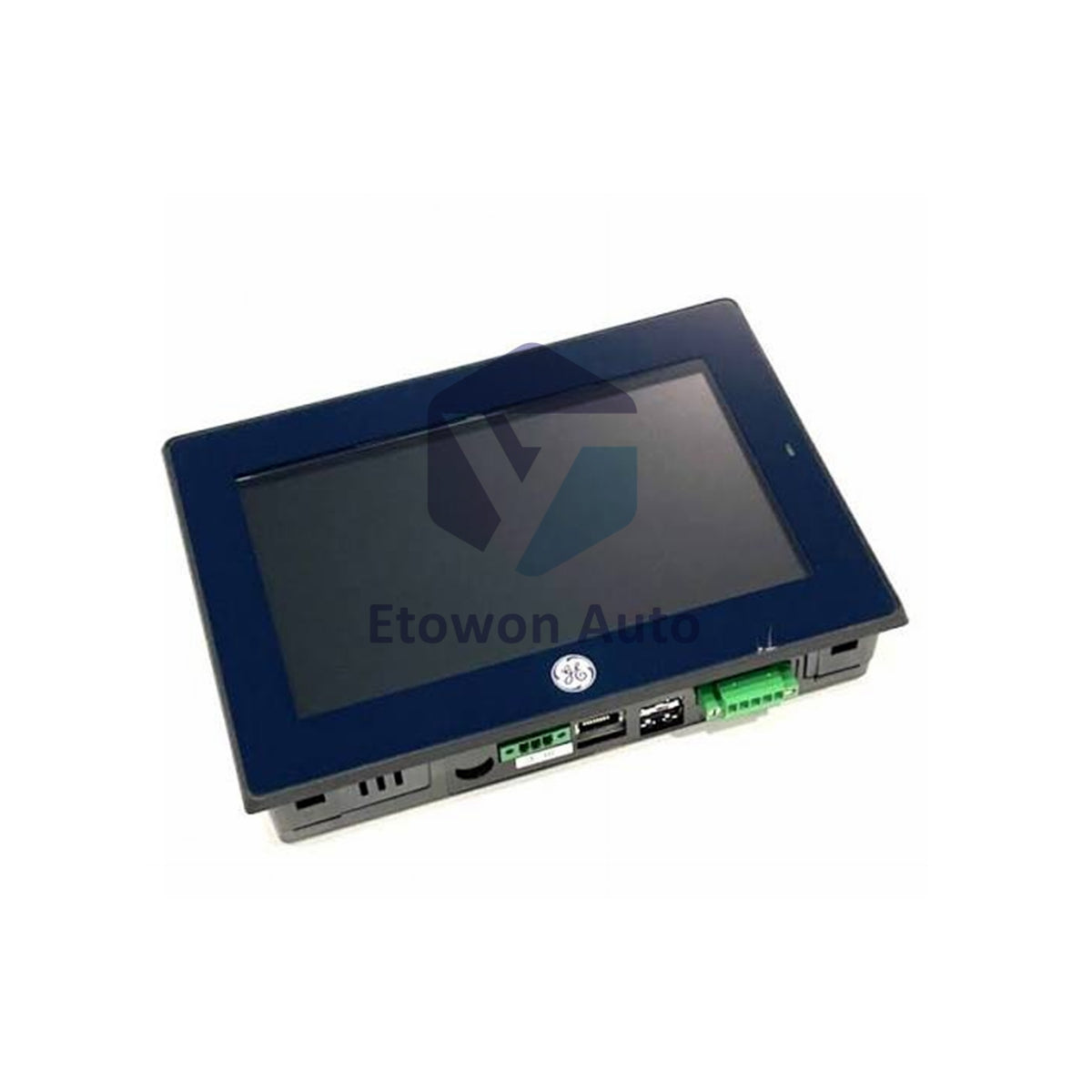

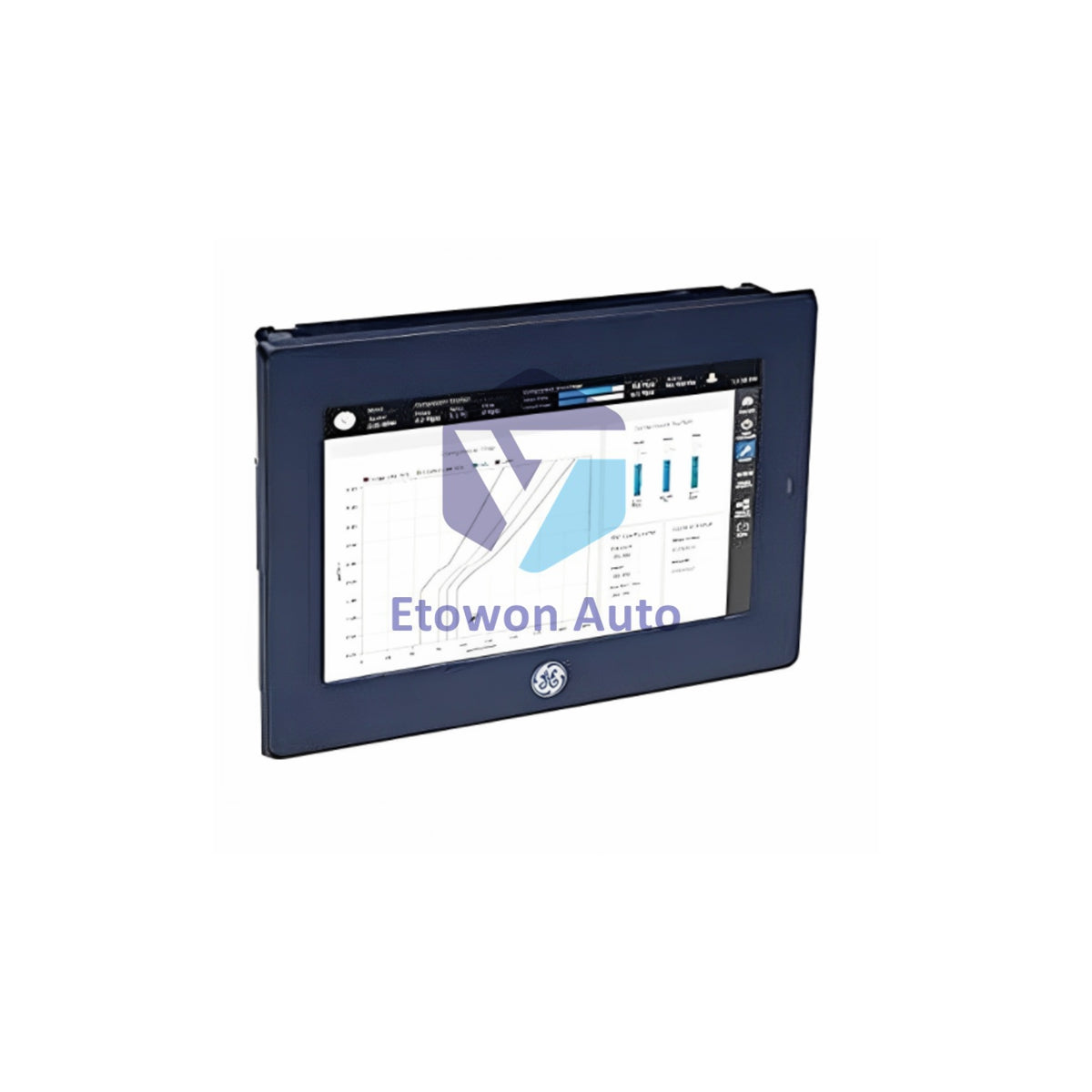

GE Fanuc / Emerson IC755CKW07CDM QuickPanel+ Operator Interface Terminal

The GE Fanuc IC755CKW07CDM is a high-performance operator interface terminal belonging to the QuickPanel+ series by GE Fanuc (Emerson). Engineered for modern industrial automation environments, this 7-inch HMI combines visualization and control into a lightweight frame with an net weight of only 0.8 kg (1.76 lbs) (shipping weight ~5.44 kg / 12.00 lbs). Driven by a 1 GHz Freescale i.MX535 ARM Cortex A8 processor running Microsoft Windows Embedded Compact 7, it delivers high-speed data processing and real-time machine monitoring in a compact 192 x 137 x 36 mm enclosure.

Key Display & Operational Features

Featuring a 7-inch widescreen TFT LCD display with WVGA 800 x 480 resolution, 65,536 colors, and 310 cd/m² brightness, the IC755CKW07CDM ensures clear visibility for complex process monitoring. It incorporates a responsive 2-point projected capacitive multi-touch screen that supports intuitive gesture navigation for machine controls, message displays, and system alarms. Powered by a 24V DC supply, the module operates efficiently with a low power consumption rate of 15 W at 0.625 A.

Hardware & Physical Specifications

Manufacturer & Series GE Fanuc / Emerson | QuickPanel+
Part / Catalog Number IC755CKW07CDM
Unit Weight & Dimensions 0.8 kg (1.76 lbs) | 192 x 137 x 36 mm (7.56 x 5.39 x 1.42 in)
Processor & OS 1 GHz Freescale i.MX535 ARM Cortex A8 | WinCE 7.0
Memory Architecture 512 MB DDR2 RAM | 256 MB SLC NAND ROM | 512 KB Battery-backed SRAM
Power Ratings 24 VDC Nominal | 15 W Power Consumption (0.625 A Current)

Connectivity & Peripheral Interfaces

Ethernet Communications 1 x 10/100BaseT RJ-45 LAN port for network automation
Serial Communications 1 x RS-232 UART serial interface (5-pin connector)
USB Interfacing 2 x USB 2.0 Type-A (Host) + 1 x USB 2.0 Mini Type-B (Device)
External Storage & Audio 1 x SD/SDHC card expansion slot | Mono mic port & stereo line-out audio

Installation & Mounting Considerations

  • Mounting Versatility: Due to its ultra-light 0.8 kg design, the unit can be seamlessly panel-mounted into control cabinet cutouts or attached using a standard VESA mounting base arm.
  • Power Supply Wiring: Wire with a regulated 24 VDC power supply, verifying polarity and proper grounding to maintain stable operation under full 15 W load conditions.
  • Peripherals & Storage: Utilize the onboard SD/SDHC slot or USB Type-A ports for offline firmware updates, data logging, and recipes backing up.

Frequently Asked Questions

Q1: What is the physical weight of the IC755CKW07CDM unit itself?
A1: The terminal itself weighs 0.8 kg (1.76 lbs), making it lightweight for panel or VESA mounting setups, while packaged shipping weight is approximately 5.44 kg (12 lbs).

Q2: What touch technology does this QuickPanel+ HMI use?
A2: It utilizes a 2-point projected capacitive touchscreen over a 7-inch widescreen 800 x 480 TFT LCD display.

Q3: How is power supplied to the IC755CKW07CDM terminal?
A3: It runs on 24 VDC input, consuming 15 Watts at a nominal operating current of 0.625 Amps.
