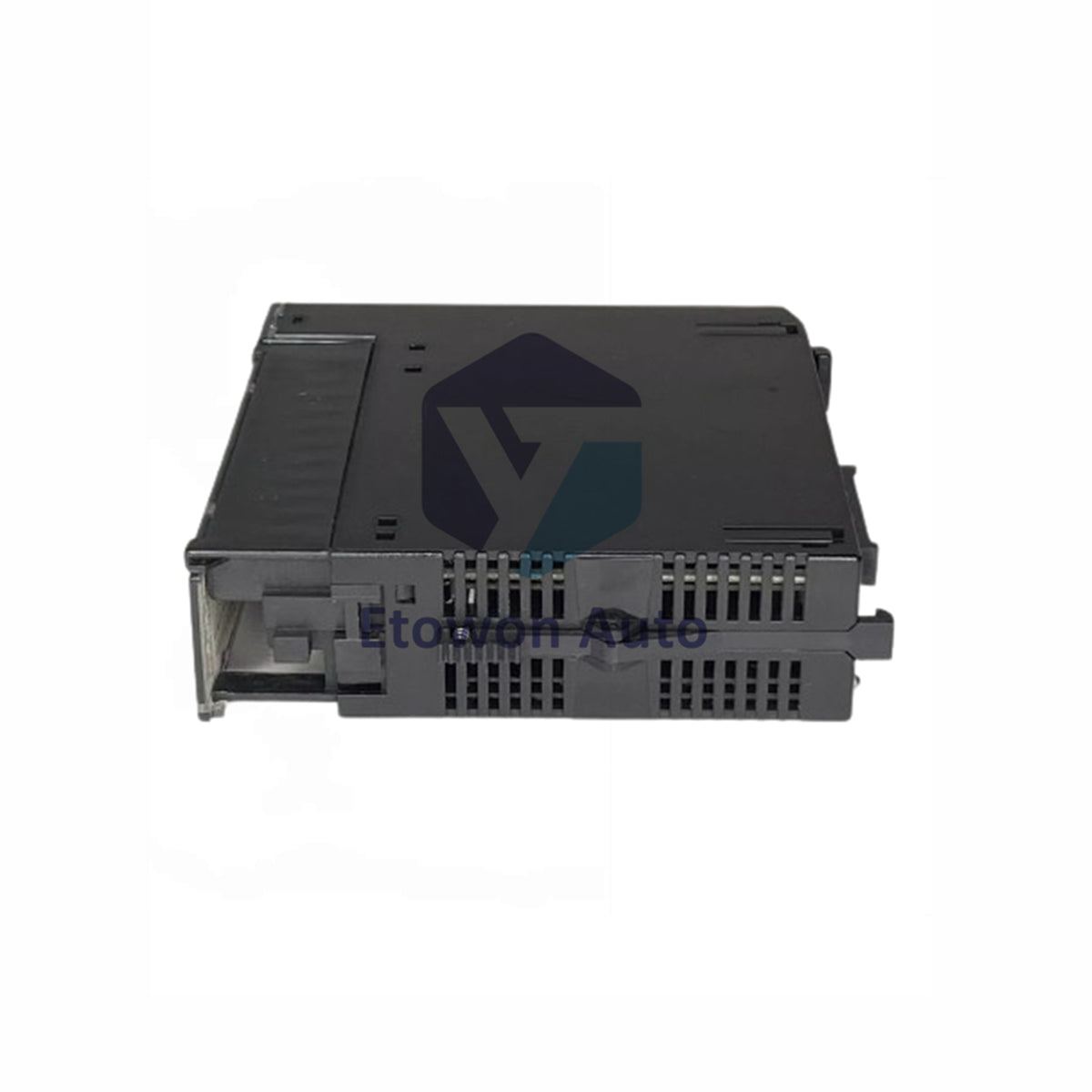

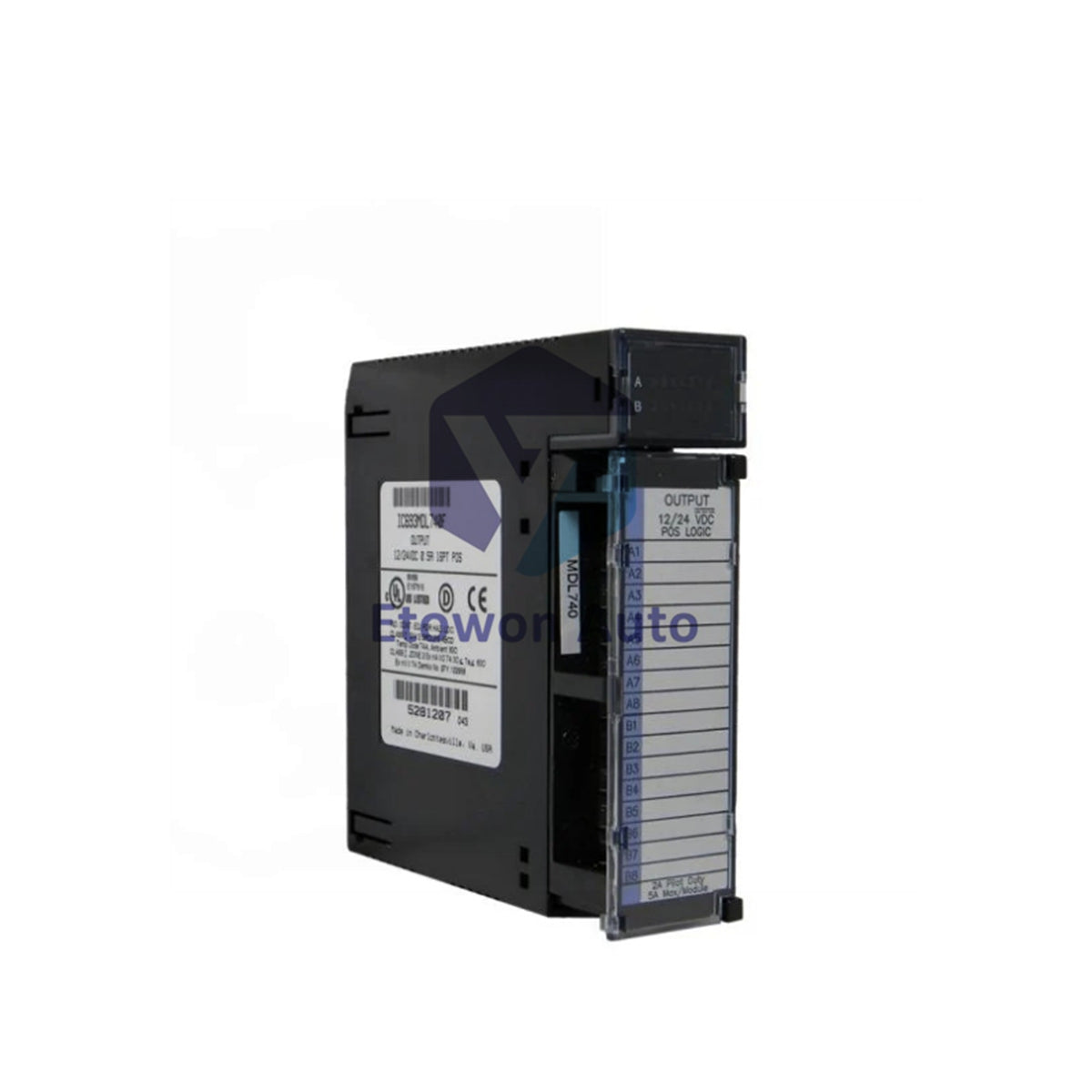

Module logique 16 points GE Fanuc IC693MDL645

Présentation du produit

Le GE Fanuc IC693MDL645 est un module d'entrée discrète 24 VCC polyvalent conçu pour le système PLC Série 90-30. Doté de 16 points d'entrée isolés, ce module prend en charge les logiques positive et négative (drain ou source), offrant aux ingénieurs une flexibilité maximale pour interfacer capteurs, interrupteurs de fin de course et boutons-poussoirs. Avec un poids physique d'environ 0,5 kg, sa conception robuste assure une acquisition stable des signaux même dans des environnements industriels bruyants, en faisant un composant essentiel pour la surveillance fiable des machines et le contrôle des processus.

Avantages techniques principaux

Le IC693MDL645 est conçu pour simplifier les tâches d'automatisation grâce à des fonctionnalités matérielles à haute efficacité :

Flexibilité logique bipolaire

Ce module gère à la fois les signaux d'entrée en mode drain et source. En fournissant une connexion commune pour chaque groupe de points, les utilisateurs peuvent facilement adapter le module aux caractéristiques électriques de divers dispositifs de terrain sans matériel de conversion supplémentaire.

Conception haute densité à emplacement unique

Malgré la prise en charge de 16 points d'entrée indépendants et une qualité de fabrication industrielle substantielle à 0,5 kg, le module occupe un seul emplacement sur le bus arrière IC693. Cette empreinte compacte permet d'augmenter la capacité E/S dans des armoires de commande localisées où l'espace est limité.

Filtrage de signal optimisé

Les filtres matériels intégrés offrent un temps de réponse constant de 7 ms pour les transitions MAR et ARRÊT. Cela garantit que le bruit transitoire est ignoré tandis que les événements mécaniques à grande vitesse sont capturés avec précision, protégeant le système des déclenchements intempestifs.

Spécifications techniques

Installation et maintenance technique

Maintenir l'intégrité du IC693MDL645 nécessite le respect des normes professionnelles d'installation :

Câblage et polarité

Pour configurer le module en logique positive (entrées en drain), connectez le terminal « Commun » au côté négatif de l'alimentation. Pour la logique négative (entrées en source), connectez le « Commun » au côté positif. Veillez à ce que tout le câblage terrain soit correctement étiqueté pour éviter les erreurs de connexion lors de la maintenance.

Surveillance de l'indicateur d'état

Le module dispose de 16 voyants LED intégrés en haut de la face avant. Ces LED affichent en temps réel l'état MARCHE/ARRÊT de chaque point logique, offrant un outil de diagnostic visuel immédiat pour les techniciens terrain afin de vérifier le fonctionnement des capteurs sans terminal de programmation.

Compatibilité du backplane

Le IC693MDL645 peut être installé dans n'importe quel emplacement I/O disponible d'un rack PLC IC693. Pour une stabilité maximale, assurez-vous que les loquets supérieur et inférieur du module sont bien enclenchés dans le rack afin de garantir une connexion électrique sécurisée au bus 5V.

FAQ techniques

Q1 : Puis-je mélanger des capteurs NPN et PNP sur le même module IC693MDL645 ?
A1 : Puisque les 16 points partagent un seul terminal commun, vous devez choisir soit la logique positive, soit la logique négative pour l'ensemble du module. Il n'est pas possible de mélanger différents types de logique sur une seule carte IC693MDL645.

Q2 : Quelle est la tension maximale que ce module peut supporter ?
A2 : Bien que la tension nominale soit de 24 VCC, le module est conçu pour une plage de 0 à 30 VCC. Dépasser 30 VCC peut endommager les optocoupleurs internes.

Q3 : Ce module nécessite-t-il une alimentation externe pour le côté terrain ?
A3 : Oui. Le module tire l'alimentation logique du backplane du PLC, mais les entrées elles-mêmes doivent être alimentées par une source externe de 24 VCC pour compléter le circuit terrain.
