BMXP3420302

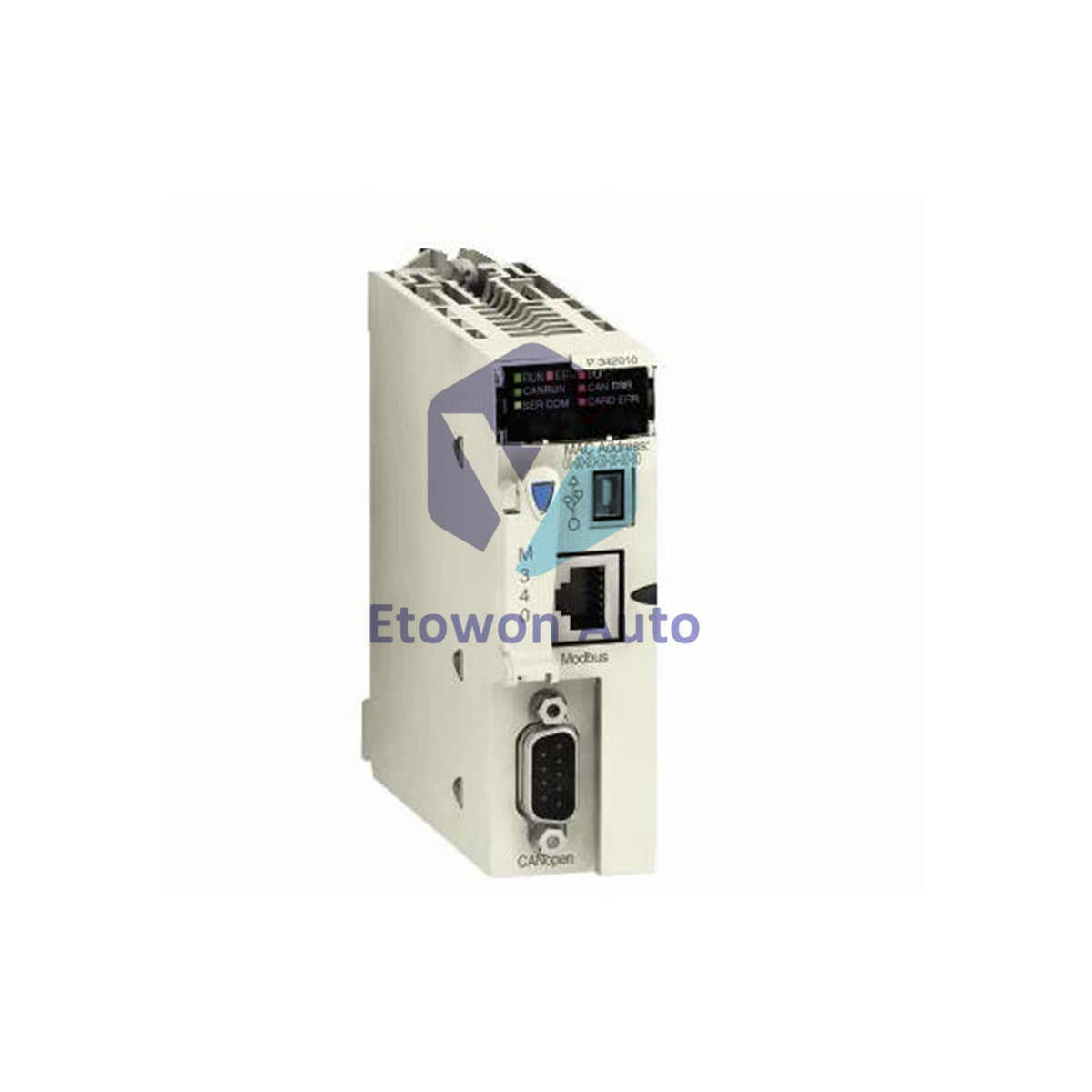

BMXP3420302 Schneider Modicon M340 Processor CANopen

En stock (21 unités), prêt à être expédié

  • Manufacturer: Schneider

  • Product No.: BMXP3420302

  • Product Type: Processor Module

  • Product Origin: FR

  • Payment:T/T, Western Union

  • Weight: 215g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politique de retour sous 30 jours · Garantie de 12 mois
  • Livraison rapide
  • Assistance 24h/24 et 7j/7
  • Assurance qualité

Description

Schneider Electric BMXP3420302 Modicon M340 Processor

Product Overview

The Schneider Electric BMXP3420302 is a processor module for the Modicon M340 automation platform with CANopen master bus and Transparent Ready concepts. It supports up to 1024 discrete and 256 analog I/O in multi-rack configuration, featuring Ethernet, CANopen, and USB connectivity plus independent axis motion control. Weight is 0.215 kg (0.474 lbs).

Specifications

Parameter Value
Brand Schneider Electric
Model BMXP3420302
Product Line Modicon M340
Product Type Processor Module
Number of Racks 4
Number of Slots 11
Discrete I/O (Multi-Rack) 1024 I/O
Discrete I/O (Single-Rack) 704 I/O
Analog I/O (Multi-Rack) 256 I/O
Analog I/O (Single-Rack) 66 I/O
Application Specific Channels 36
Motion Control Independent Axis CANopen
Integrated Connections USB 12 Mbit/s, CANopen Master SUB-D 9 (20 kbit/s to 1 Mbit/s), Ethernet TCP/IP 10/100
Communication Module Capacity 2 Ethernet, 4 AS-Interface
Ethernet Port 10BASE-T/100BASE-TX
CANopen Server Devices 63
CANopen Bus Type DS 301 V4.02, DS 303-2, DS 405 (Daisy-Chain or Tap Junction)
Internal RAM Total 4096 kB
Data RAM 256 kB
Program RAM 3584 kB (Constants and Symbols)
Memory Card BMXRMS008MP (Supplied)
Application Structure 1 Cyclic/Periodic Master, 1 Periodic Fast, 64 Event Tasks
Execution Time (Boolean) 0.12 µs
Execution Time (Floating Point) 1.16 µs
Instructions per ms 6.4 Kinst/ms (65% Boolean + 35% fixed), 8.1 Kinst/ms (100% Boolean)
Current Consumption 135 mA @ 24 VDC
Protection Rating IP20
Operating Temperature 0 to 60 °C
Relative Humidity 10-95% (Non-Condensing)
Weight 0.215 kg (0.474 lbs)
GTIN 3595864024455
Country of Origin France (FR)

CANopen and Communication Features

  • CANopen Network Management (NMT)
  • Process Data Object (PDO) and Service Data Object (SDO)
  • Special Functions: SYNC, EMCY, TIME
  • CANopen Master Bus at 20 kbit/s to 1 Mbit/s
  • Bandwidth Management (Ethernet TCP/IP)
  • Data Editor and Rack Viewer (Ethernet TCP/IP)
  • Modbus TCP Messaging (Ethernet TCP/IP)
  • SNMP Network Administrator (Ethernet TCP/IP)
  • Standard Web Server Class B10 via supplied memory card

Certifications

  • CE, UL, CSA, RCM, EAC
  • Merchant Navy
  • EN 61131-2, EN/IEC 61010-2-201
  • UL 61010-2-201, CSA C22.2 No 61010-2-201
  • IACS E10
  • EN/IEC 61000-6-5 Interface Type 1 and 2
  • EN/IEC 61850-3 Location G
  • Hazardous Location Class I Division 2

Key Features

  • Supports 1024 discrete and 256 analog I/O in multi-rack configuration
  • Integrated CANopen master bus for motion control and distributed devices
  • Independent axis motion control via CANopen
  • Supports 63 CANopen server devices
  • Dual connectivity: Ethernet TCP/IP and CANopen SUB-D 9
  • 36 application-specific channels for specialized control
  • Fast execution: 0.12 µs Boolean instruction time
  • Supplied BMXRMS008MP memory card for program backup
  • CANopen diagnostics LEDs for RUN and ERR status
  • Supports 2 Ethernet and 4 AS-Interface communication modules
  • Class I Division 2 hazardous location approved
  • Marine certified for merchant navy applications

Installation Notes

Install the processor in a Modicon M340 rack with internal power supply. Insert the supplied BMXRMS008MP memory card for program backup and web server activation. Connect CANopen devices using the SUB-D 9 master bus, observing transmission rate limits: 1 Mbit/s up to 20 m, 125 kbit/s up to 500 m, and 20 kbit/s up to 2500 m. Configure independent axis motion control for CANopen drives. Connect Ethernet devices using the 10BASE-T/100BASE-TX port. The USB port supports local programming at 12 Mbit/s. Monitor CAN RUN and CAN ERR LEDs for bus status. Maintain operating temperature between 0 and 60 °C.

FAQs

Q1: What CANopen capabilities does the BMXP3420302 offer?

A1: CANopen master bus supporting NMT, PDO, SDO, and special functions (SYNC, EMCY, TIME), with up to 63 server devices and independent axis motion control.

Q2: What is the maximum CANopen bus length?

A2: Up to 2500 meters at 20 kbit/s, 500 meters at 125 kbit/s, or 20 meters at 1 Mbit/s.

Q3: What is the difference between the BMXP3420302 and BMXP342020?

A3: The BMXP3420302 adds a CANopen master bus and independent axis motion control, while the BMXP342020 focuses on Modbus serial communication.

Product Resources

📄 Download PDF
