BMXP3420102

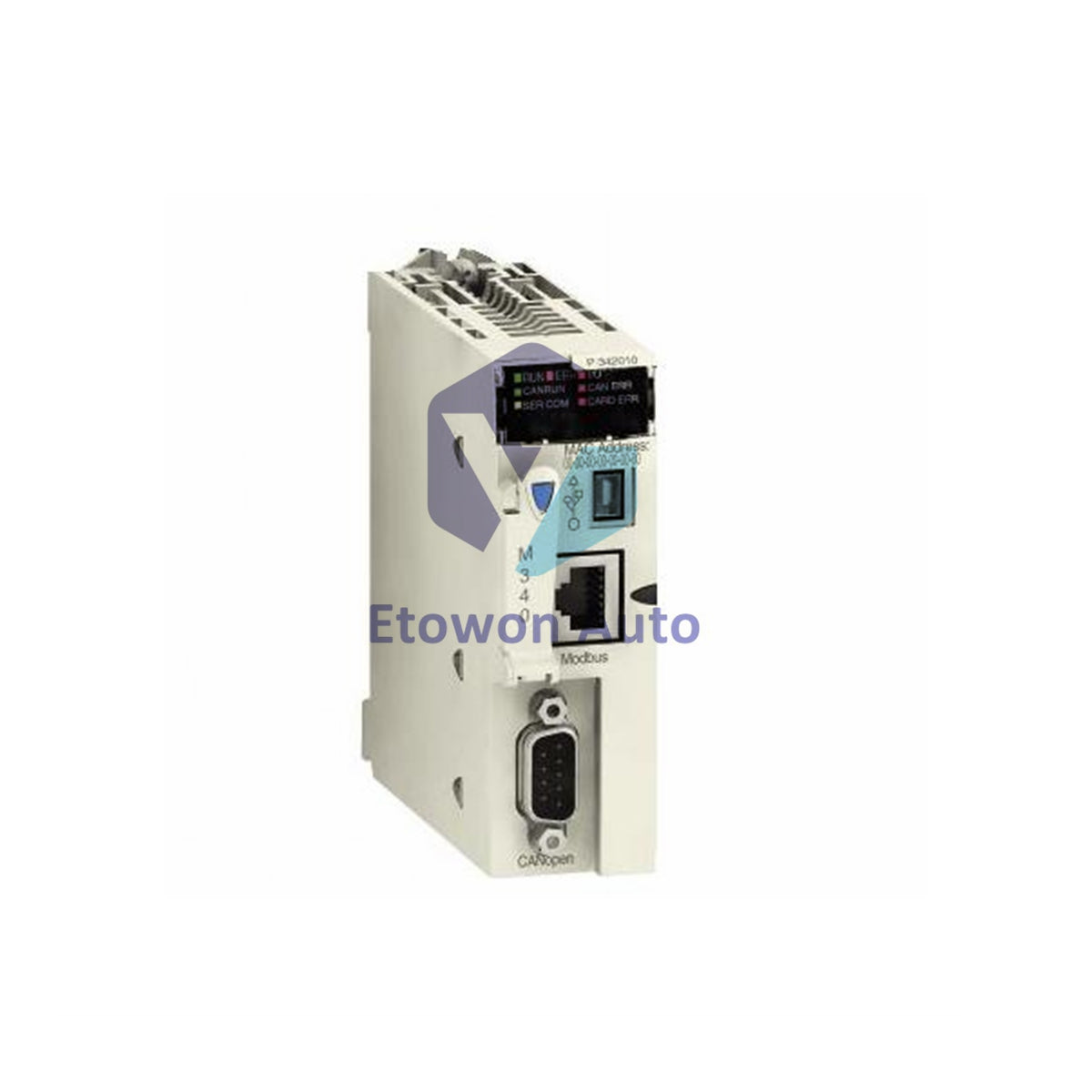

BMXP3420102 Schneider M340 CPU 4 Racks 4096 kB RAM

En stock (13 unités), prêt à être expédié

  • Manufacturer: Schneider

  • Product No.: BMXP3420102

  • Product Type: Processor Module

  • Product Origin: FR

  • Payment:T/T, Western Union

  • Weight: 210g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politique de retour sous 30 jours · Garantie de 12 mois
  • Livraison rapide
  • Assistance 24h/24 et 7j/7
  • Assurance qualité

Description

Schneider Electric BMXP3420102 Modicon M340 Processor Module

Schneider Electric BMXP3420102 is a Modicon M340 processor module with CANopen master bus. Supports up to 1024 discrete and 256 analog I/O across 4 racks. Features 4096 kB internal RAM and 0.12 µs boolean execution time. Weight: 0.21 kg.

Key Specifications

Parameter Value
Part Number BMXP3420102
Range Modicon M340
Product Type Processor Module
Number of Racks 4
Number of Slots 11
Discrete I/O Capacity 1024 multi-rack / 704 single-rack
Analog I/O Capacity 256 multi-rack / 66 single-rack
Internal RAM 4096 kB (256 kB data, 3584 kB program)
Current Consumption 90 mA at 24V DC
Weight 0.21 kg (0.46 lb)

CANopen Bus Specifications

Parameter Value
Interface SUB-D 9, 2 twisted shielded pairs
Transmission Rate 20 kbit/s to 1 Mbit/s
Number of Servers 63 CANopen devices
Protocol DS 301 V4.02, DS 303-2, DS 405
Network Management NMT, PDO, SDO, SYNC, EMCY, TIME

Integrated Connections

  • Non-isolated serial link RJ45, RS232C, 0.3-19.2 kbit/s full duplex
  • Non-isolated serial link RJ45, RS485, 0.3-19.2 kbit/s half duplex
  • Modbus master/slave RTU/ASCII via RS232C and RS485
  • USB port 12 Mbit/s
  • CANopen master bus SUB-D 9

Execution Performance

Instruction Execution Time
Boolean 0.12 µs
Double-length words 0.17 µs
Single-length words 0.25 µs
Floating points 1.16 µs

Application Structure

  • 1 cyclic/periodic master task
  • 1 periodic fast task
  • 64 event tasks
  • System overhead: 0.13 ms fast task / 0.7 ms master task

LED Indicators

  • CAN RUN: Green bus operational
  • RUN: Green processor running
  • I/O: Red I/O module fault
  • CAN ERR: Red bus fault
  • CARD ERR: Red memory card fault
  • ERR: Red processor or system fault
  • SER COM: Yellow Modbus activity

Environmental Limits

Parameter Value
Operating Temperature 0°C to +60°C
Relative Humidity 10% to 95% non-condensing
Protection Class IP20
Certifications CE, UL, CSA, RCM, EAC, Merchant Navy

FAQs

Q1: What is the maximum discrete I/O capacity?
A1: 1024 I/O in multi-rack configuration.

Q2: What is the CANopen transmission rate range?
A2: 20 kbit/s to 1 Mbit/s.

Q3: What is the boolean execution time?
A3: 0.12 µs per instruction.
