Bently Nevada 330130-070-02-00 | Câble d'extension de proximité

Présentation du produit

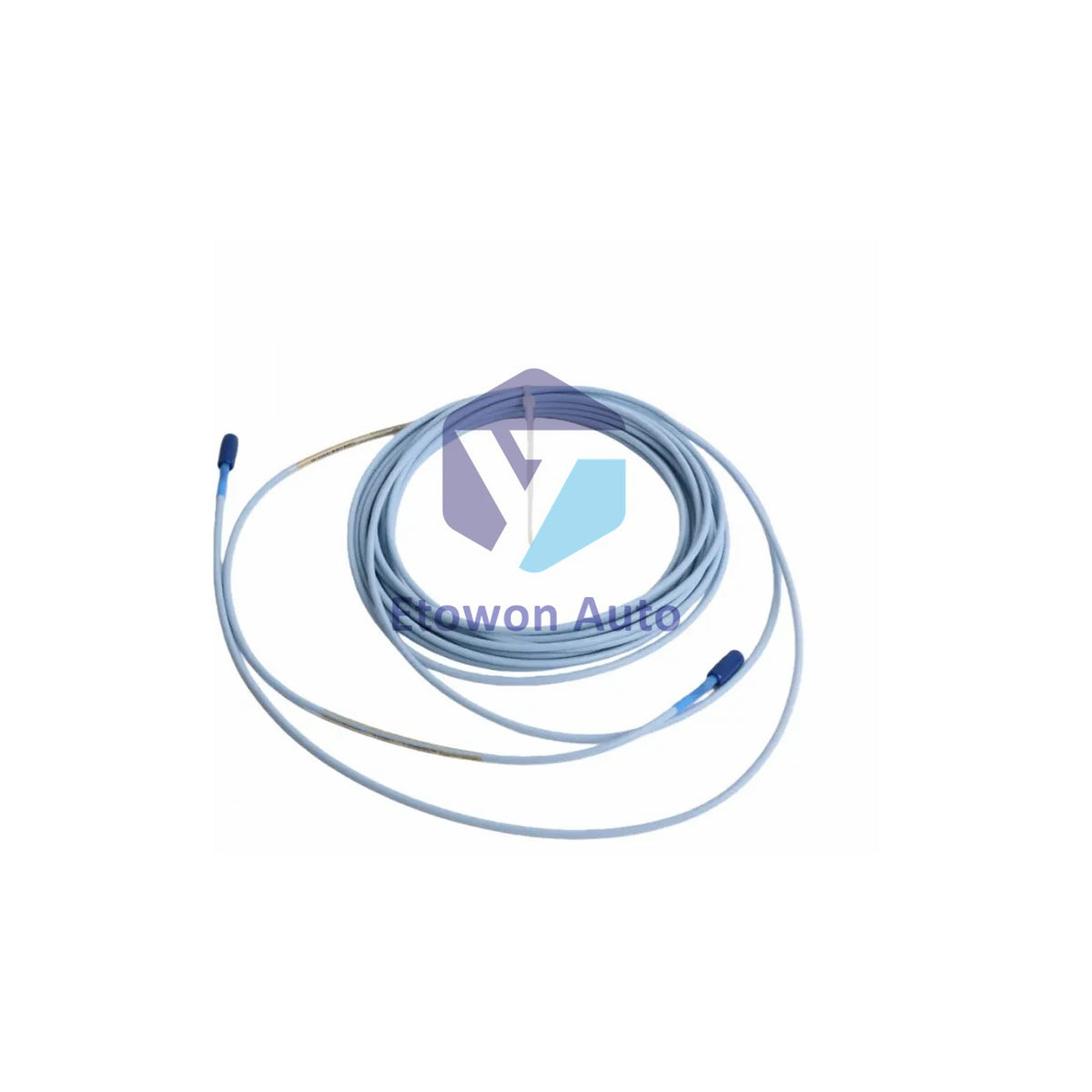

Le Bently Nevada 330130-070-02-00 est un câble d'extension de proximité haute performance de la série 3300 XL fabriqué aux États-Unis pour les réseaux avancés de protection des machines. D'une longueur précise de 7,0 mètres (22,9 pieds), ce câble haute intégrité relie les lignes de communication vitales entre les sondes de proximité de 8 mm et les capteurs Proximitor standard. Cette configuration comprend des protecteurs de connecteur intégrés de qualité militaire conçus pour sécuriser les joints d'accouplement sensibles contre les contraintes mécaniques et les dommages par impact. Conçu pour traiter des données délicates de courant de Foucault haute fréquence, il maintient un appariement d'impédance strict pour assurer une transmission sans distorsion des signaux critiques d'écart, de phase et de vibration d'arbre provenant de machines lourdes en rotation.

Avantages techniques du noyau

Limites calibrées de résistance continue

Pour maintenir une continuité complète de la calibration dans le circuit de proximité, la résistance du noyau du câble de 7,0 mètres (RCORE) est strictement contrôlée à 1,54 ± 0,23 Ω. La résistance de blindage de la gaine associée (RJACKET) est maintenue rigoureusement à 0,46 ± 0,09 Ω, minimisant ainsi l'atténuation indésirable du signal.

Isolation du noyau à faible capacité

Avec une densité de capacité typique de 69,9 pF/mètre (21,3 pF/pied), le câble limite l'atténuation du signal sur de longues distances. Cette conception à faible capacité aide à maintenir des courbes de réponse dynamique haute fréquence propres, ce qui le rend adapté aux boucles de surveillance de turbines industrielles à grande vitesse.

Assemblages de protection mécanique intégrés

L'option 02 est livrée en standard avec des protecteurs de connecteur robustes préinstallés qui enveloppent l'union prise-fiche. Ce mécanisme protège les anneaux de connexion des terminaux vulnérables contre les vibrations intenses, les impacts d'outils et les déplacements structurels qui surviennent lors des activités courantes en usine.

Spécifications techniques

Installation et maintenance

Directives de déploiement du protecteur de connecteur

Lors du verrouillage des joints coaxiaux en place, assurez-vous que le protecteur mécanique du connecteur est complètement tiré sur la jonction assemblée. Bien que chaque boîte inclue du ruban silicone autonome, évitez de l'utiliser comme joint principal si l'emplacement de la boucle est constamment exposé aux huiles synthétiques de turbine.

Contraintes de longueur totale du système

Le circuit de proximité 3300 XL exige un calibrage strict basé sur la longueur électrique totale du matériel (généralement 5 ou 9 mètres au total). Ne couplez ce câble d'extension de 7,0 mètres qu'avec des sondes compatibles et des modules Proximitor adaptés à une empreinte de ligne de 7 mètres.

Exigences d'alimentation sur le terrain

L'architecture complète de la boucle nécessite une alimentation propre entre -17,5 Vdc et -26 Vdc. Si des barrières de sécurité sont installées, maintenez des entrées entre -23 Vdc et -26 Vdc. Faire fonctionner la boucle active au-dessus de -23,5 Vdc dégradera la plage de suivi linéaire de 2 mm.

Avantages techniques

Architecture structurelle brevetée

Cette génération de câble bénéficie directement des innovations héritées de Bently Nevada, s'intégrant aux systèmes utilisant des moulages TipLoc et des ancrages robustes CableLoc pour le serrage du noyau, supportant des limites de sécurité mécanique de traction fiables de 330 N (75 lbf).

Sensibilité minimale à l'alimentation

La boucle de proximité présente une variance totale de sortie inférieure à 2 mV par volt de variation d'alimentation. Ce filtrage de ligne maintient les données de proximité propres et isolées des ondulations de tension continue brute sur les lignes d'alimentation de votre panneau.

Stabilité environnementale à long terme

Testé selon les normes environnementales strictes IEC 68-2-3 pendant jusqu'à 56 jours, l'assemblage physique résiste à la pénétration d'humidité, garantissant que le facteur d'échelle moyen ne varie pas de plus de 3 % dans des salles de traitement humides à forte hygrométrie.

FAQ techniques

Q1 : Puis-je demander un Certificat d'Origine officiel (COO) pour le modèle 330130-070-02-00 ?

A1 : Oui. Puisque ce produit est entièrement fabriqué et assemblé aux États-Unis, un Certificat d'Origine officiel (COO) peut être préparé et fourni sur demande par notre service commercial lors du traitement de la commande.

Q2 : Pourquoi le ruban silicone n'est-il pas recommandé pour sceller les connexions près des turbines ?

A2 : Les huiles de turbine classiques peuvent ramollir chimiquement ou dissoudre les bandes de ruban silicone standard après une exposition prolongée. Dans les zones où l'huile de turbine s'accumule, il faut utiliser des protecteurs mécaniques pour connecteurs ou des conduits étanches aux fluides.

Q3 : Cette ligne de câble inclut-elle une protection par blindage externe ?

A3 : Non, la variante 330130-070-02-00 est un câble d'extension standard non blindé pesant 34 g/m. Si votre espace opérationnel nécessite un blindage en tresse d'acier, veuillez spécifier une variante de modèle blindée.
