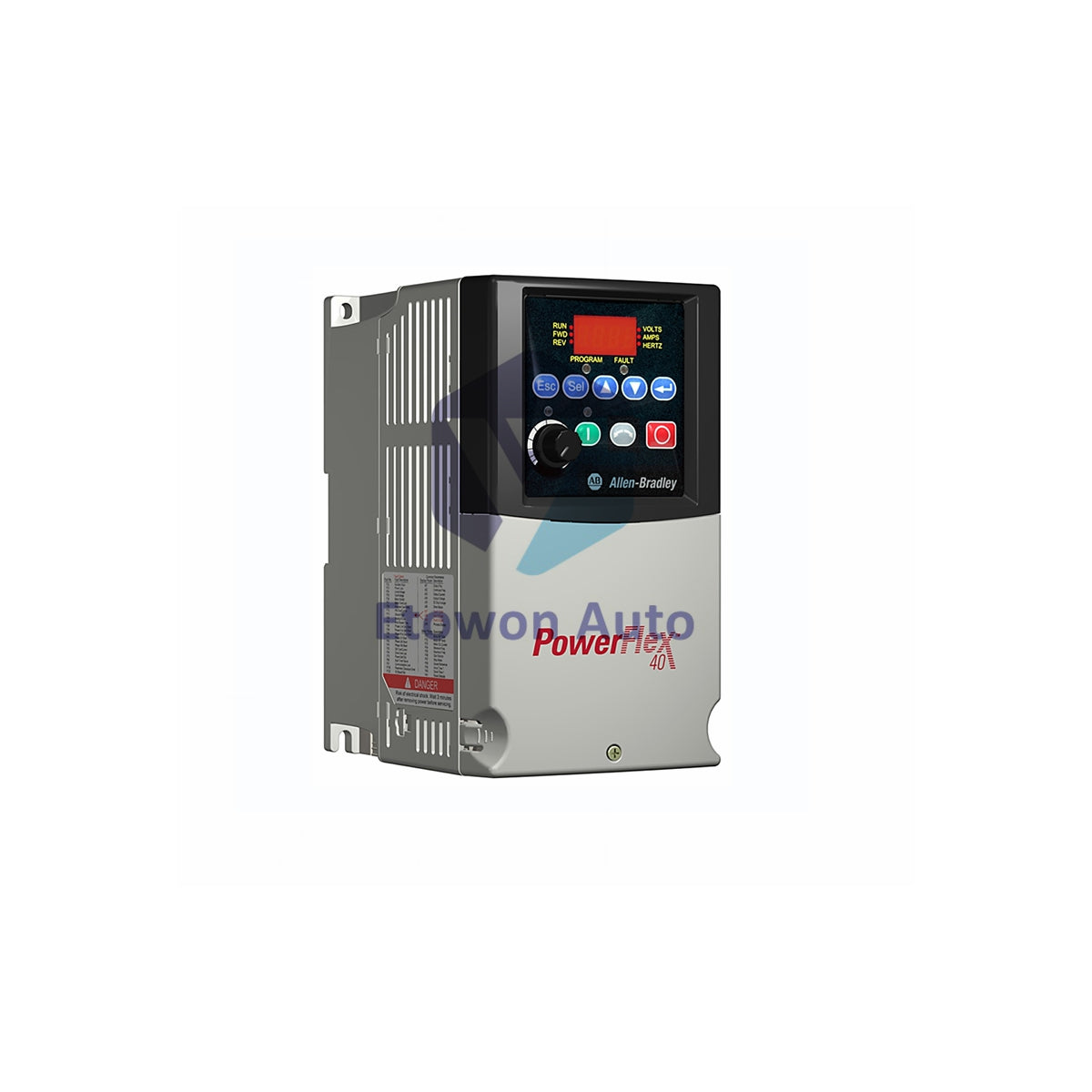

Variateur PowerFlex 40 Allen-Bradley 22B-E012F104 10CV

Présentation du produit

Le ALLEN-BRADLEY 22B-E012F104 est un variateur de fréquence AC PowerFlex 40 haute performance, spécialement conçu pour les applications industrielles en 600 V AC. Ce variateur de 10 CV (7,5 kW) délivre un courant de sortie continu de 12 Ampères et utilise un contrôle vectoriel sans capteur avancé pour fournir une régulation précise de la vitesse et un couple élevé à basse vitesse. Doté d'un design spécialisé à montage sur bride, cet appareil est conçu pour une dissipation thermique efficace et une installation peu encombrante. Avec un poids net de 4,3 kg, il allie puissance robuste et compacité industrielle.

Configuration technique

Contrôle vectoriel haute performance

Le 22B-E012F104 utilise la technologie de contrôle vectoriel sans capteur, qui offre une excellente production de couple et une réponse dynamique sans nécessiter d'encodeur externe. Cela le rend idéal pour les charges exigeantes nécessitant des performances constantes sur une large plage de vitesses. Le variateur fonctionne avec une fréquence de commutation élevée allant jusqu'à 16 kHz, garantissant un fonctionnement silencieux du moteur et une réduction des interférences harmoniques.

Gestion robuste des surcharges & thermique

Conçu pour la fiabilité, ce variateur offre une capacité de surcharge significative de 150 % pendant 60 secondes et jusqu'à 200 % pendant 3 secondes, lui permettant de gérer facilement les pics de charge soudains. Il est conçu pour fonctionner dans des températures ambiantes allant de –10°C à 50°C. Le style de montage sur bride permet de positionner le dissipateur thermique à l'extérieur de l'armoire, améliorant considérablement la gestion thermique à l'intérieur du coffret de commande.

Spécifications techniques

Avantages d'installation & opérationnels

Le 22B-E012F104 est conçu pour une intégration simple dans les systèmes automatisés via son port série RS-485 intégré, permettant une communication fluide avec les automates programmables et autres dispositifs de contrôle. L'écran LCD intégré et le clavier offrent une interface intuitive pour la surveillance en temps réel et les réglages des paramètres. Pour les installations en haute altitude, le variateur peut fonctionner jusqu'à 1 000 mètres sans réduction de puissance. De plus, la plage d'humidité sans condensation de 5 % à 95 % garantit une performance stable dans divers climats industriels.

Avantages techniques

• Compatibilité haute tension : Spécialement optimisé pour les réseaux électriques 600 V, réduisant le besoin de transformateurs abaisseurs.
• Contrôle précis : Le contrôle vectoriel sans capteur offre une régulation de vitesse supérieure pour les convoyeurs, ventilateurs et pompes.
• Efficacité d'espace : Le design à montage sur bride réduit la charge thermique interne du panneau, permettant des configurations matérielles à plus haute densité.
• Performance robuste : Conçu pour résister aux environnements industriels difficiles avec une plage de température de fonctionnement jusqu'à 50°C.

FAQ techniques

Q1 : Quel est l'avantage d'un variateur à montage sur bride ?
A1 : Le montage sur bride permet au dissipateur thermique de dépasser à l'arrière de l'armoire. Cela maintient la chaleur générée par le variateur à l'extérieur de l'enceinte, protégeant ainsi les autres composants sensibles du stress thermique.

Q2 : Ce variateur prend-il en charge Modbus RTU ?
A2 : Oui. Le port série RS-485 intégré est compatible avec les protocoles de communication industriels standards pour un réseau facile.

Q3 : Ce variateur peut-il gérer des charges avec un couple de démarrage élevé ?
A3 : Absolument. Avec un contrôle vectoriel sans capteur et une capacité de surcharge de pointe de 200 %, il est parfaitement adapté aux applications à forte inertie.
