1746-ITV16

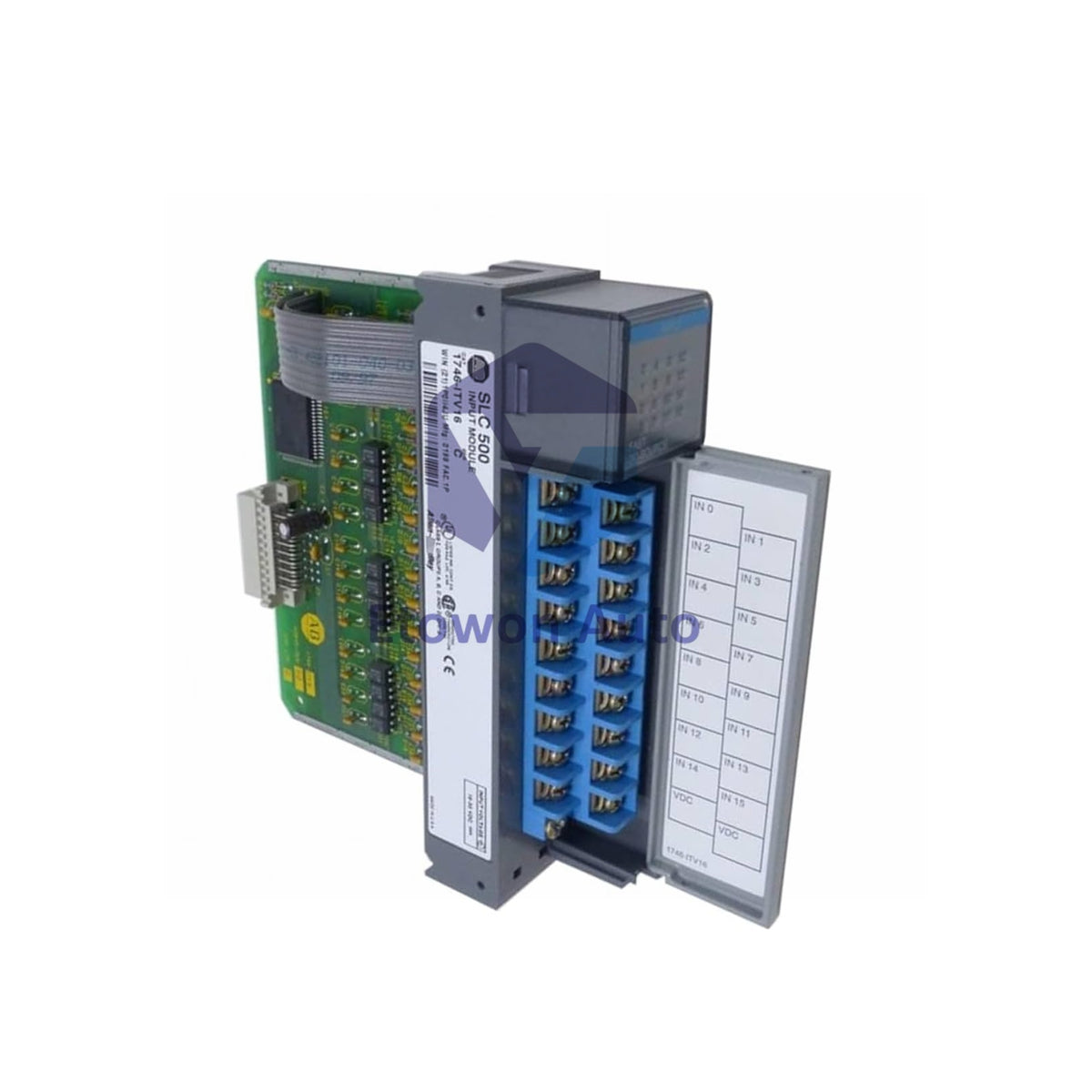

Allen-Bradley 1746-ITV16 SLC 500 Fast Response Input Module

En stock (19 unités), prêt à être expédié

  • Manufacturer: Allen-Bradley

  • Product No.: 1746-ITV16

  • Product Type: Input Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 100g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politique de retour sous 30 jours · Garantie de 12 mois
  • Livraison rapide
  • Assistance 24h/24 et 7j/7
  • Assurance qualité

Description

Allen-Bradley 1746-ITV16 SLC 500 Sourcing Discrete Input Module

The Allen-Bradley 1746-ITV16 is a high-speed SLC 500 discrete input module engineered for time-critical industrial automation applications requiring ultra-fast signal response. Featuring 16 sourcing input channels configured in a single isolated group, this compact module operates across a 10–30 VDC range (24 VDC nominal) with a rapid ON signal delay of just 0.3 ms. Weighing approximately 0.1 kg (0.22 lbs), it includes optical coupling, noise filter circuitry, and removable terminal blocks for reliable position monitoring, totalizer interface, and high-frequency sensor control.

Technical Specifications

Manufacturer & Family Rockwell Automation / Allen-Bradley SLC 500
Catalog / Part Number 1746-ITV16
Module Type Fast Response Sourcing Discrete Input Module
Number of Inputs 16 Channels (1 Group of 16, Non-Isolated)
Operating Voltage Range 10 to 30 VDC (24 VDC Nominal)
Signal Delay (Max) ON = 0.3 ms | OFF = 0.5 ms
Backplane Current Draw 0.085 A (85 mA) at 5 VDC | 0 mA at 24 VDC
Nominal Input Current 8 mA at 24 VDC
Maximum Off-State Specs 5 VDC Max Voltage | 1.5 mA Max Current
Power Dissipation 3.6 W Maximum
Operating Environment 0°C to 60°C (32°F to 140°F) | 5–95% RH Non-Condensing
Approximate Net Weight 0.1 kg (0.22 lbs)

Quick Installation Guide

  • Disconnect chassis power before inserting the 0.1 kg module into the desired SLC 500 rack slot.
  • Wire field devices to the removable terminal block using 24 VDC source configuration standards.
  • Snap the terminal block into place and check module LED status indicators upon power-up for signal verification.

Technical FAQs

Q1: What signal transition speeds does the 1746-ITV16 support?
A1: Features maximum ON delay of 0.3 ms and OFF delay of 0.5 ms for high-speed tracking.

Q2: What wiring configuration is used by this module?
A2: Operates using a sourcing input configuration with 24 VDC nominal field power.

Q3: How much current does it draw from the SLC backplane?
A3: Draws 85 mA (0.085 A) at 5 VDC backplane power.

Product Resources

📄 Download PDF
🏷️ Tags: Input Module
