1746-IC16

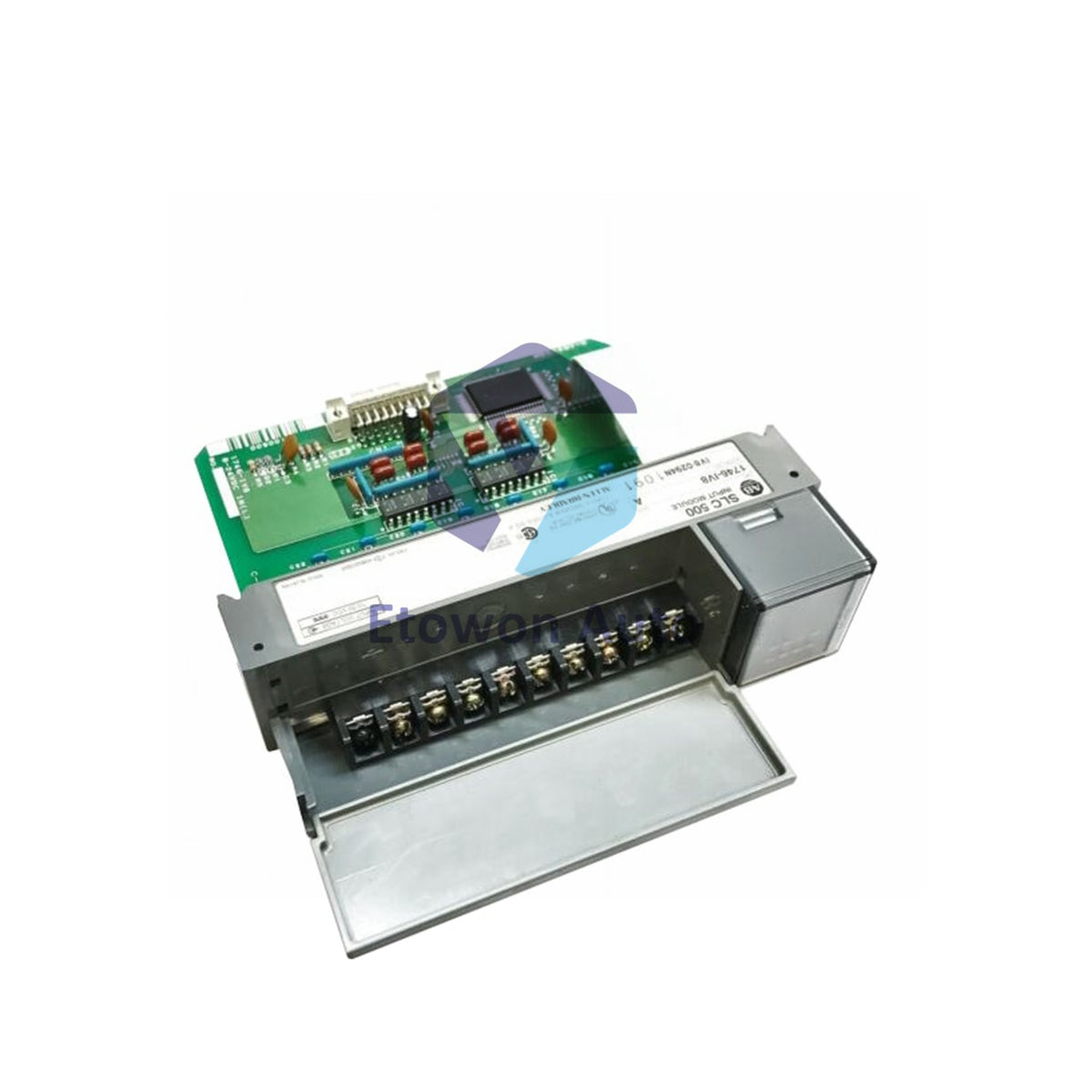

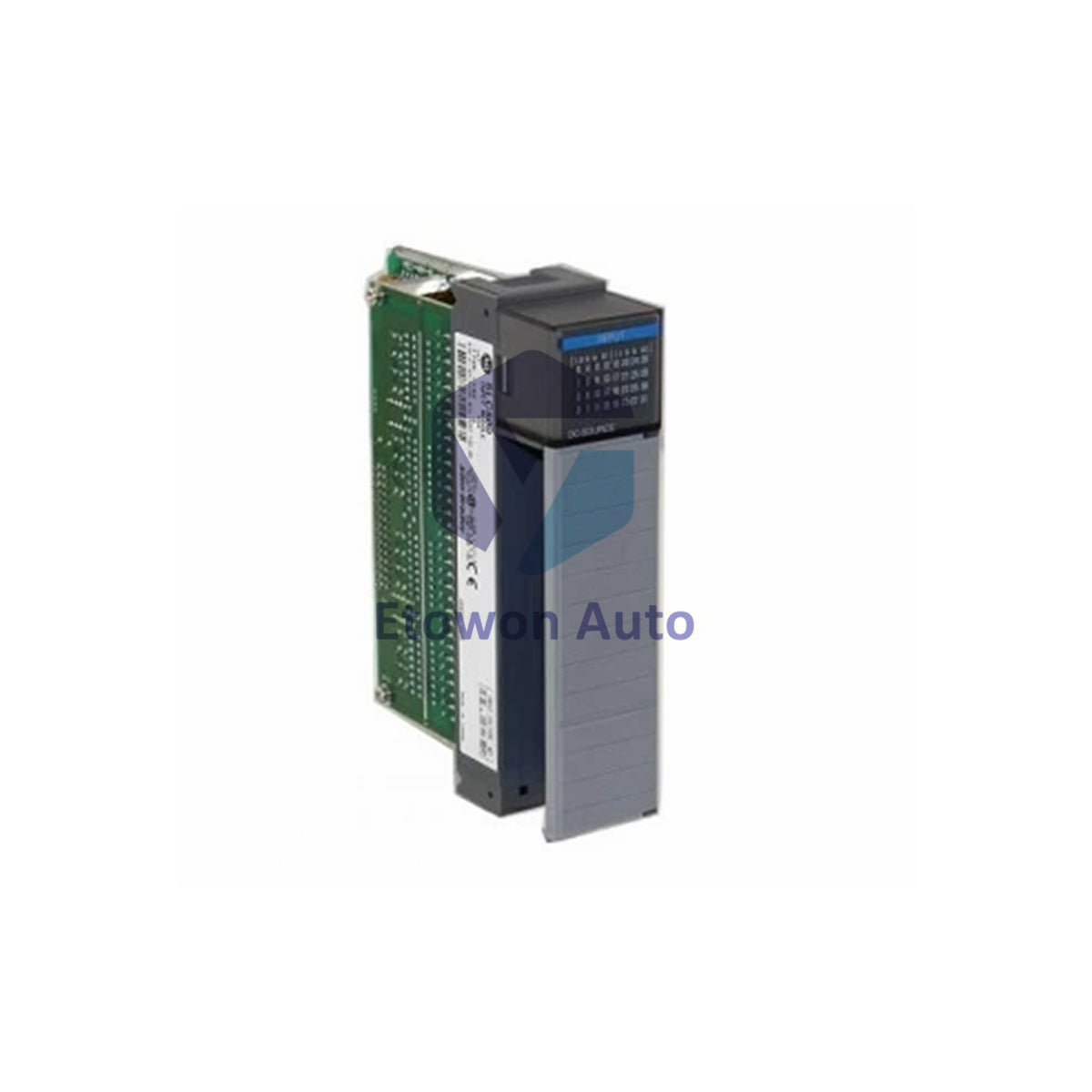

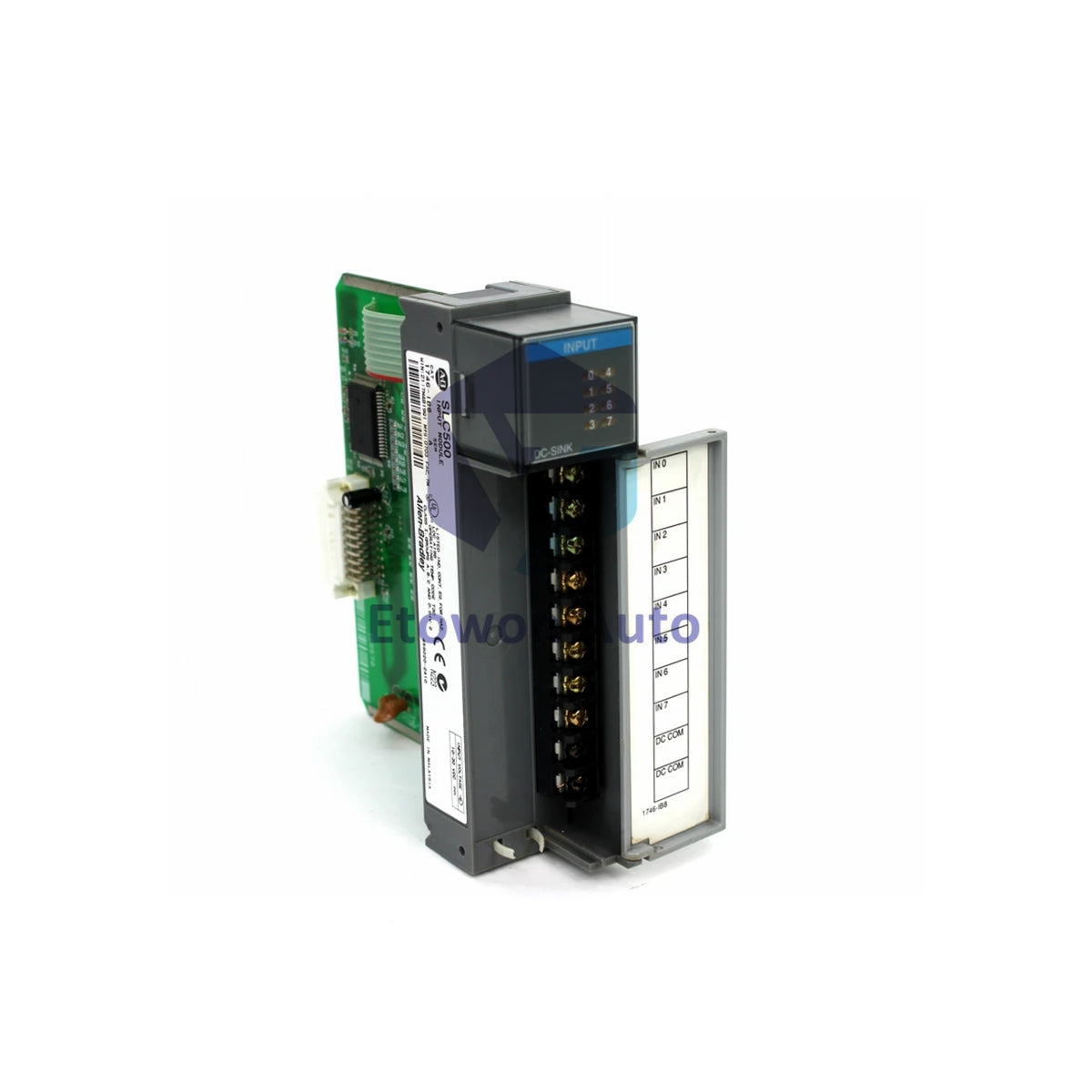

Allen-Bradley 1746-IC16 48VDC 16 Channel Sinking Input Module

En stock (18 unités), prêt à être expédié

  • Manufacturer: Allen-Bradley

  • Product No.: 1746-IC16

  • Product Type: Sinking Input Module

  • Product Origin: USA

  • Payment:T/T, Western Union

  • Weight: 270g

  • Shipping port: Xiamen

  • Warranty: 12 months

Politique de retour sous 30 jours · Garantie de 12 mois
  • Livraison rapide
  • Assistance 24h/24 et 7j/7
  • Assurance qualité

Description

Product Overview

The Allen-Bradley 1746-IC16 is a 16-point digital DC sinking input module from the SLC 500 series, manufactured by Rockwell Automation. Engineered for 48V DC general-purpose industrial control applications, it accepts 16 sinking inputs across a operating voltage range of 30 to 60V DC (at 55°C) or 30 to 55V DC (at 60°C). Utilizing a Removable Terminal Block (RTB) compatible with 1746-HT and 1746-HCA connectors, it draws 85 mA (0.085A) at 5V DC backplane power while weighing approximately 0.27 kg. Certified for Class 1, Division 2 (Groups A, B, C, D) hazardous locations, it delivers robust optical isolation and noise immunity for critical PLC input monitoring.

Key Advantages

  • High-Density 48V Sinking Design: Provides 16 discrete 48V DC sinking input channels in a single SLC 500 chassis slot for dense signal integration.
  • Class 1, Div 2 Hazardous Approval: North American standard rated for safe deployment in non-hazardous and Class 1, Division 2, Groups A, B, C, and D environments.
  • Removable Terminal Block (RTB): Simplifies initial wiring and system maintenance without disturbing existing field wiring connections.
  • 1500V AC Galvanic Isolation: Delivers dielectric withstand and isolation between input channels and backplane logic for high operational safety.
  • Lightweight SLC 500 Profile: Weighs approximately 0.27 kg for easy handling and low backplane power consumption.

Technical Specifications

Manufacturer / Brand Allen-Bradley (Rockwell Automation)
Part / Catalog Number 1746-IC16
Product Series / Module Type SLC 500 | Digital DC Input Module
Number of Inputs & Circuitry 16 Inputs (Sinking DC)
Nominal & Operating Voltage 48V DC Nominal | 30–60V DC (@ 55°C), 30–55V DC (@ 60°C)
Backplane Current Draw 85 mA (0.085A) @ 5V DC | 0 mA @ 24V DC
Signal Delay & Leakage Current 4 ms (ON/OFF) | 1.5 mA Max OFF-State Current
Isolation Voltage 1500V AC (1 minute duration)
Wiring Connection Option 1746-HT or 1746-HCA Removable Terminal Block
Hazardous Location Rating Class 1, Division 2, Groups A, B, C, D
Approximate Net Weight 0.27 kg (0.60 lbs)

Frequently Asked Questions

Q1: What is the operating voltage range for the 1746-IC16 module?

A1: It operates at 48V DC nominal, with a range of 30–60V DC at 55°C ambient temperature and 30–55V DC at 60°C.

Q2: How much backplane current does the 1746-IC16 draw?

A2: The module draws 85 mA (0.085A) from the 5V DC backplane bus and 0 mA from the 24V DC bus.

Q3: Is the 1746-IC16 approved for use in hazardous environments?

A3: Yes, it is approved for Class 1, Division 2, Groups A, B, C, and D hazardous locations under North American standards.
