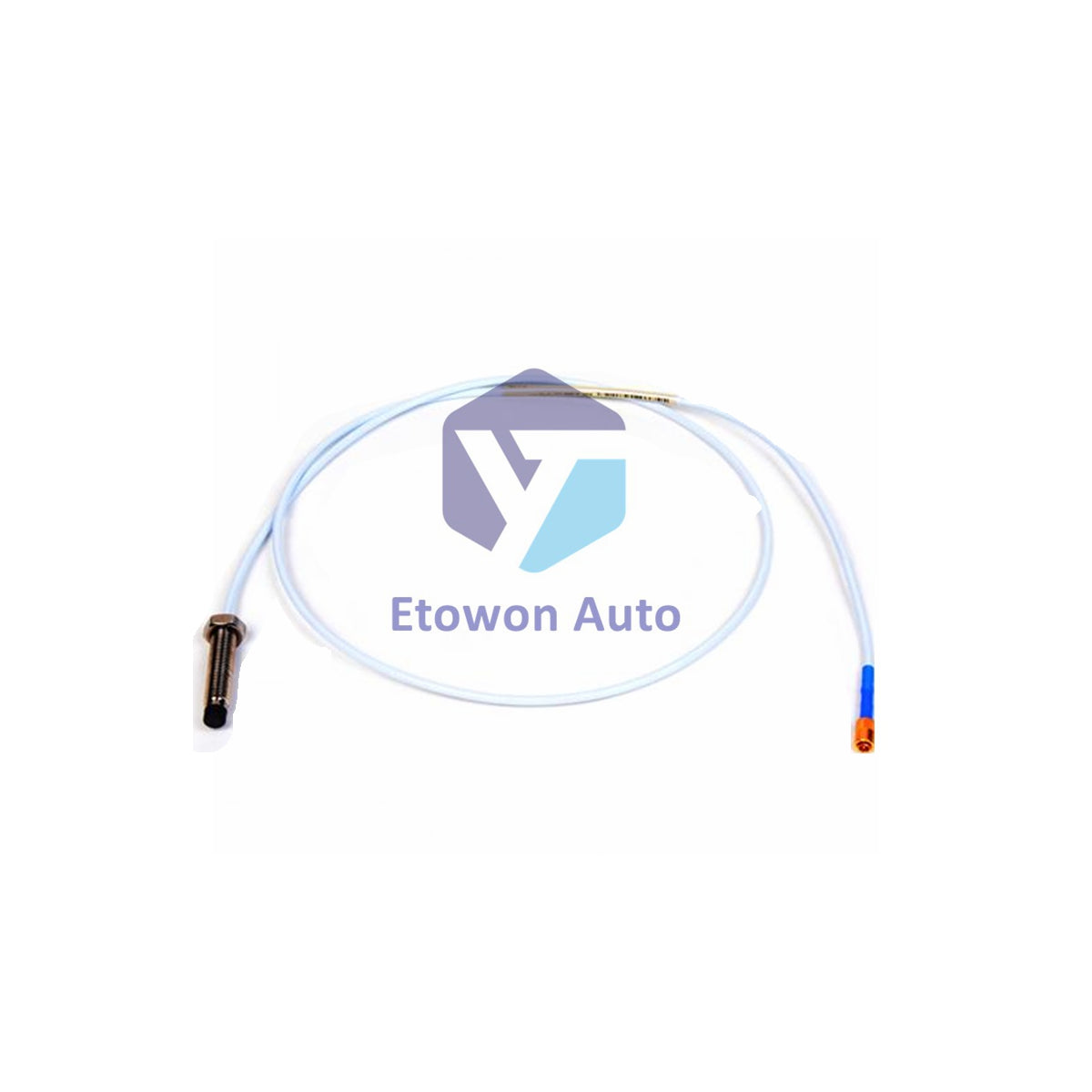

330905-00-20-10-02-05 Bently Nevada 3300 NSv Sonde de proximité

Présentation du produit

Le Bently Nevada 330905-00-20-10-02-05 est une sonde de proximité 3300 NSv spécialisée, conçue pour la surveillance précise des vibrations et de la position dans des espaces industriels confinés. Ce capteur fileté M10X1 dispose d'une longueur de boîtier importante de 200 mm pour des applications à grande profondeur et a un poids total d'expédition de 0,35 kg. Construit avec des embouts en sulfure de polyphénylène (PPS) avancé et un boîtier en acier inoxydable AISI 304, il offre une résistance chimique supérieure de 30 % par rapport aux sondes RAM classiques, faisant de lui la référence industrielle pour la surveillance des compresseurs de procédé.

Configuration technique

Optimisé pour les petits arbres

La série 3300 NSv excelle là où les sondes standard échouent, notamment sur des diamètres d'arbre inférieurs à 13 mm (0,5 in). Ses caractéristiques supérieures en vue latérale réduisent les interférences provenant des métaux environnants, garantissant des mesures stables. Cette configuration comprend un câble d'une longueur totale de 1,0 mètre équipé d'un connecteur coaxial miniature ClickLoc pour un contact électrique sécurisé et résistant aux vibrations.

Résilience en environnement extrême

Conçue pour les conditions les plus extrêmes, la sonde maintient son intégrité opérationnelle dans des températures allant de -52°C à +177°C. Le joint torique Viton interne crée un scellement robuste contre la pression différentielle, tandis que le câble coaxial 75 Ω isolé en FEP assure la pureté du signal sur des distances allant jusqu'à 305 mètres lorsqu'il est intégré à un capteur Proximitor.

Spécifications techniques

Guide d'installation et d'entretien

Assurez-vous que le boîtier de la sonde M10X1 est serré au couple recommandé de 7,5 N•m (66 in•lb) pour les trois premiers filets afin d'éviter le desserrage par vibration. Maintenez un rayon de courbure minimum de 25,4 mm (1,0 in) pour le câble coaxial afin d'éviter d'endommager les conducteurs internes. Pour une précision optimale, l'écart doit être réglé à 1,0 mm (40 mils), soit environ -9 Vdc. Vérifiez régulièrement la résistance continue de la sonde, qui doit mesurer 4,2 ± 0,5 ohms pour cette configuration de 1,0 m.

Avantages techniques

La série 3300 NSv offre une interchangeabilité mécanique et électrique complète avec les composants 3300 RAM hérités, permettant des mises à niveau d'installation sans interruption. Sa résistance chimique améliorée est particulièrement bénéfique dans les environnements de « gaz acide » ou les applications impliquant des hydrocarbures lourds. L'option Multiples Homologations (-05) garantit la conformité aux normes de sécurité mondiales pour une utilisation dans des zones industrielles dangereuses.

FAQ techniques

Q1 : Cette sonde peut-elle être utilisée sur des arbres de moins de 13 mm ?
A1 : Oui, elle est spécialement conçue pour les petits arbres, bien que vous deviez réduire légèrement le réglage de l'écart pour maintenir le facteur d'échelle correct.

Q2 : Quel est l'avantage du matériau de la pointe en PPS ?
A2 : Le sulfure de polyphénylène (PPS) offre une résistance élevée à la corrosion chimique et à la dégradation thermique jusqu'à 177°C.

Q3 : Le 330905-00-20-10-02-05 est-il garanti ?
A3 : Oui, cette sonde Bently Nevada inclut une garantie usine de 12 mois et est livrée dans son emballage d'origine.
