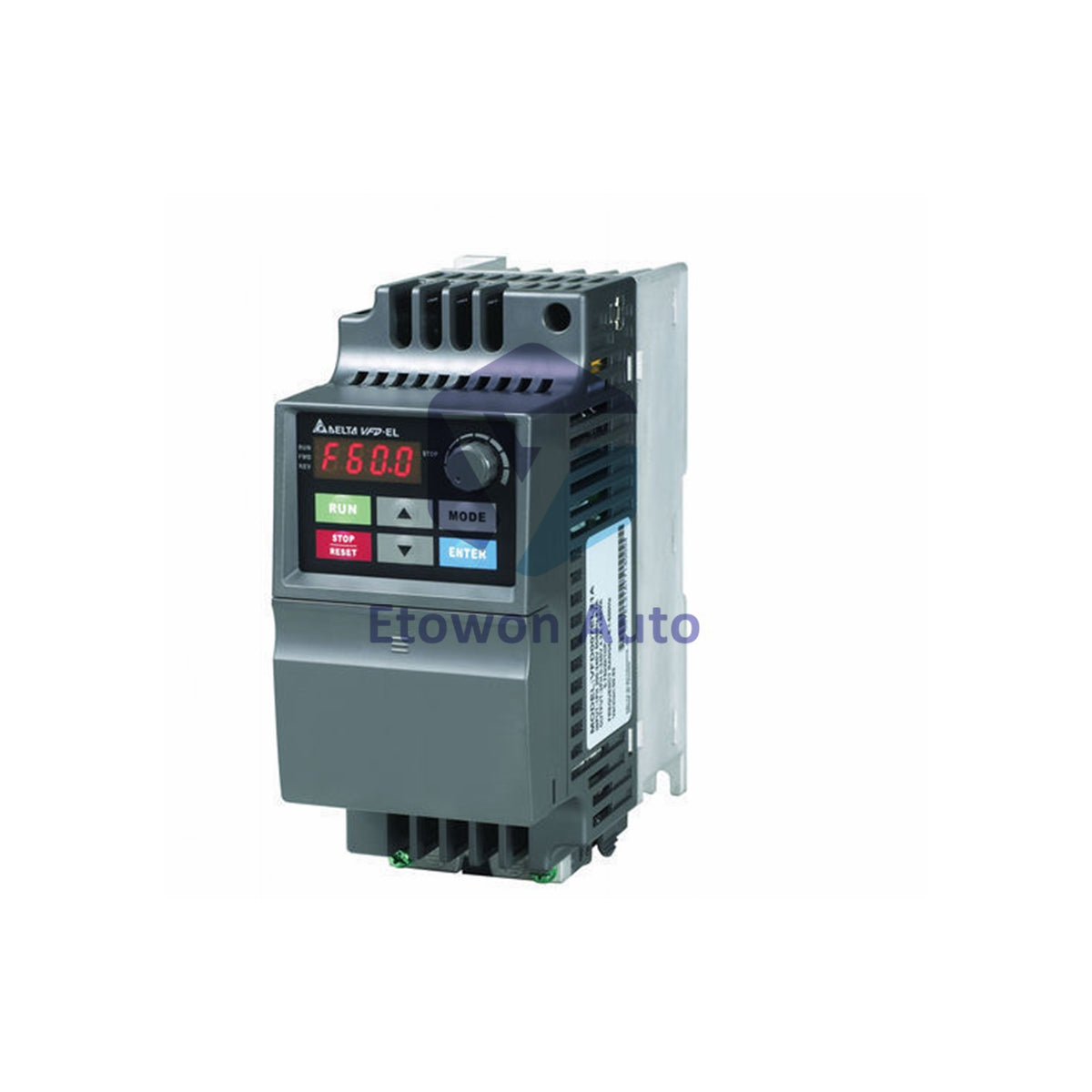

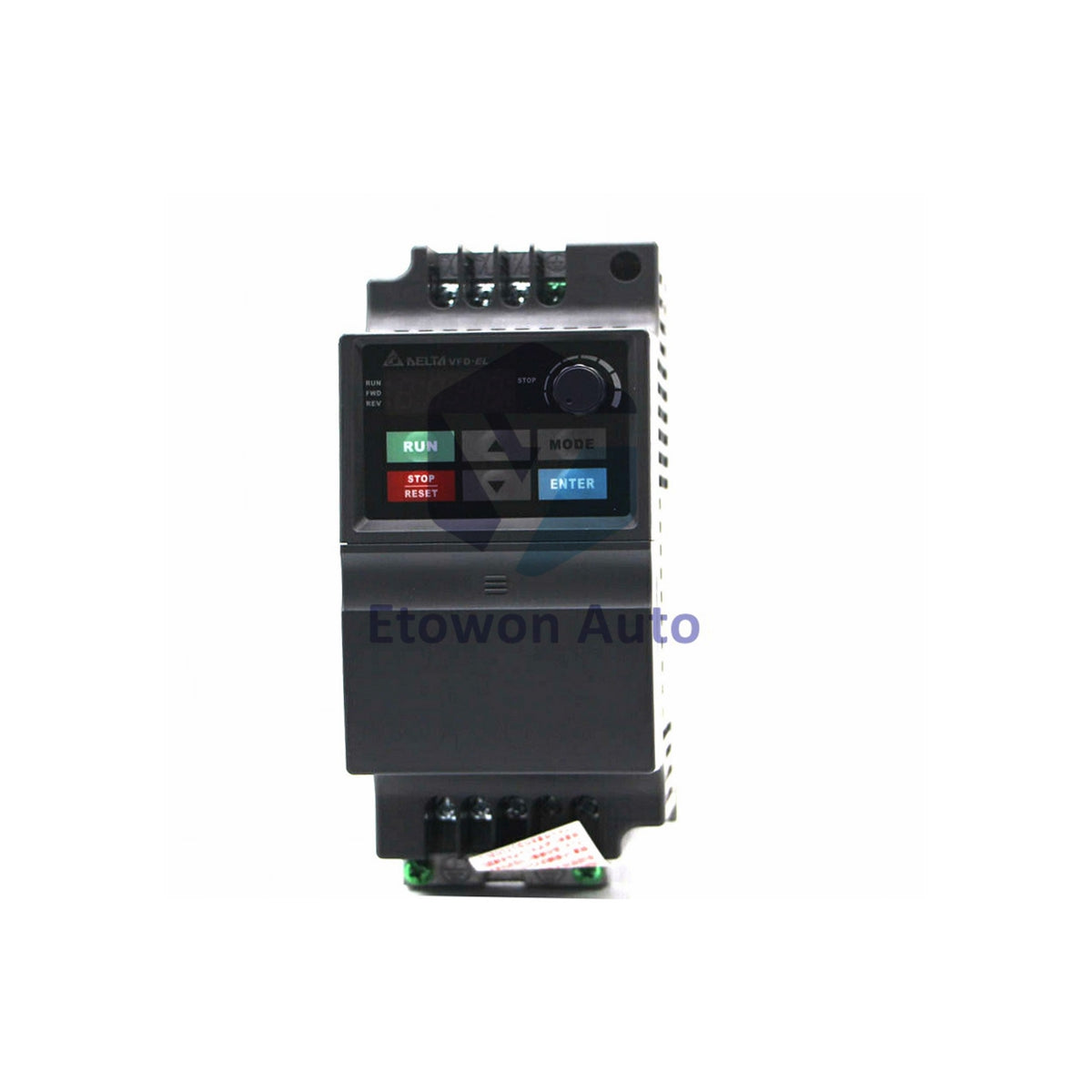

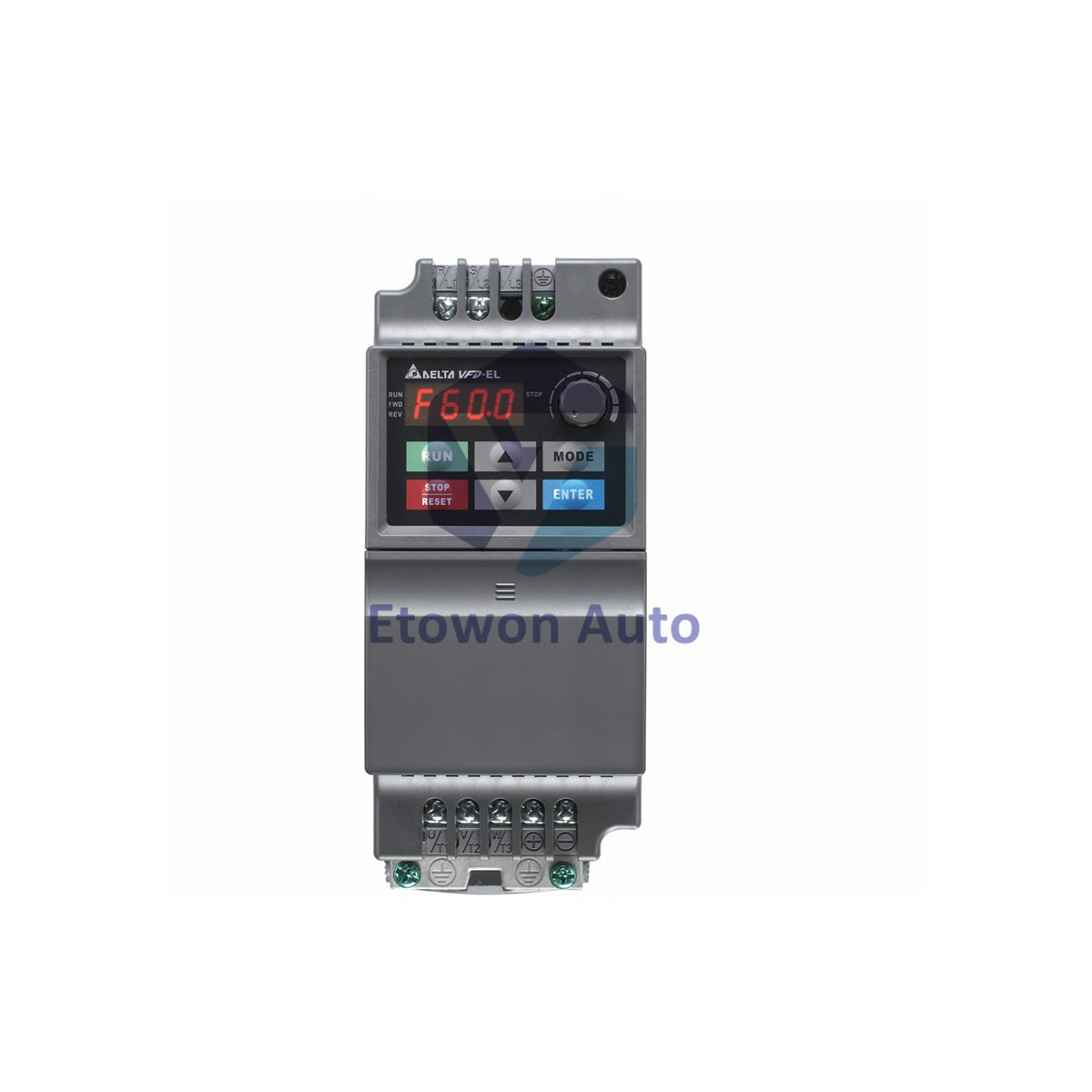

Variateur de fréquence variable Delta VFD007EL43A 1HP 480V

Présentation du produit

Le VFD007EL43A est un variateur de moteur AC micro-type à haute efficacité de la série polyvalente VFD-EL de Delta. Conçu pour des applications industrielles à faible puissance, ce variateur de fréquence variable de 1 HP (0,75 kW) offre un contrôle précis de la vitesse pour les ventilateurs, pompes, convoyeurs et machines d'assemblage automatisées. Il fonctionne sur une entrée AC triphasée de 380 à 480 V et fournit un courant de sortie stable de 2,5 A. Doté d'un encombrement Frame A peu volumineux, d'une conception légère pesant seulement 1,2 kg (2,65 lbs) et d'un clavier numérique intégré, il s'intègre parfaitement dans des architectures de commande haute tension sans occuper trop d'espace dans le panneau.

Avantages techniques clés

Conception Frame A peu encombrante

Le châssis Frame A très compact supporte le montage côte à côte sur rail DIN. Cette architecture physique optimisée permet aux intégrateurs système de maximiser l'espace interne du coffret et de construire des panneaux de commande multi-variateurs denses.

Freinage dynamique avancé

Équipé d'un transistor de freinage dynamique interne ainsi que d'un freinage par injection DC programmable, le variateur gère en toute sécurité les cycles de décélération rapide. Il dissipe rapidement l'énergie régénérative, garantissant une grande précision d'arrêt pour les charges cycliques ou à forte inertie.

Capacité de broche à grande vitesse

Avec une fréquence de sortie réglable atteignant jusqu'à 600 Hz, ce variateur scalaire V/Hz fait fonctionner efficacement des moteurs à grande vitesse couramment utilisés dans la menuiserie commerciale, la production textile et les broches de machines-outils de précision.

Spécifications techniques

Installation et maintenance

Exigences environnementales

Le boîtier de type ouvert IP20 nécessite une installation à l'intérieur d'un panneau de commande propre et sec. Protégez le variateur contre les contaminants aéroportés, les gaz corrosifs et l'humidité. Assurez un dégagement vertical adéquat au-dessus et en dessous du châssis Frame A pour maintenir une convection naturelle ou un flux d'air assisté par ventilateur.

Alimentation et câblage du moteur

Connectez l'alimentation triphasée entrante strictement aux bornes d'entrée principales (R, S, T). Branchez les fils du moteur aux bornes de sortie (U, V, W). Ne connectez jamais l'alimentation secteur aux bornes de sortie, car une injection de puissance inversée endommagerait instantanément les modules IGBT internes.

Mise en œuvre de la résistance de freinage

Pour les applications avec des étapes de décélération rapides ou une forte inertie de charge, connectez une résistance de freinage externe aux bornes de freinage dynamique embarquées. Cela empêche le variateur de se déclencher sur des défauts de surtension ($OV$) en absorbant en toute sécurité l'énergie régénérée.

Avantages techniques

Interface opérateur intégrée

Le clavier numérique intégré fournit une interface d'affichage claire et un bouton de réglage numérique. Les opérateurs peuvent modifier les rampes d'accélération, vérifier la fréquence du moteur et diagnostiquer les codes de défaut directement sur l'appareil sans logiciel externe.

Profil de contrôle économique

En optimisant le contrôle scalaire V/Hz en boucle ouverte, ce variateur offre une régulation fiable de la vitesse, des vitesses à plusieurs paliers et une compensation automatique du couple sans les coûts supplémentaires liés au matériel vectoriel complexe.

Défense complète contre les défauts

Les protections électroniques intégrées surveillent en continu les surintensités, surtensions, surcharges thermiques et défauts de terre. Si une limite est dépassée, le variateur se déclenche immédiatement pour protéger à la fois le circuit onduleur et le moteur connecté.

FAQ techniques

Q1 : Ce variateur 480 V peut-il être utilisé avec une alimentation AC monophasée ?
A1 : Non. Ce modèle nécessite une alimentation équilibrée triphasée 380–480 V AC pour fonctionner en toute sécurité. Tenter de l'alimenter en monophasé déclenchera une faute de perte de phase d'entrée ($PHL$) et empêchera la charge uniforme du banc de condensateurs du bus DC interne.

Q2 : Ce variateur prend-il en charge la surveillance d'encodeur en boucle fermée ou le contrôle orienté champ ?
A2 : Non. La série VFD-EL utilise un contrôle en boucle ouverte V/Hz (scalaire). Si votre application exige un retour de position absolue, une intégration d'encodeur ou un contrôle de couple en boucle fermée, envisagez de passer aux séries Delta VFD-E ou VFD-C2000.

Q3 : Quels paramètres doivent être ajustés si le moteur cale lors d'un démarrage à couple élevé ?
A3 : Si le moteur a du mal à démarrer sous charge, essayez d'ajuster le paramètre de compensation de couple manuel pour augmenter la tension de sortie à basse fréquence. Sinon, augmenter le temps d'accélération ($ACC$) donne au moteur plus de temps pour surmonter l'inertie initiale de la charge.
