1769-OB32 Allen-Bradley Module de sortie discrète 32 points 24V CC

Présentation du produit

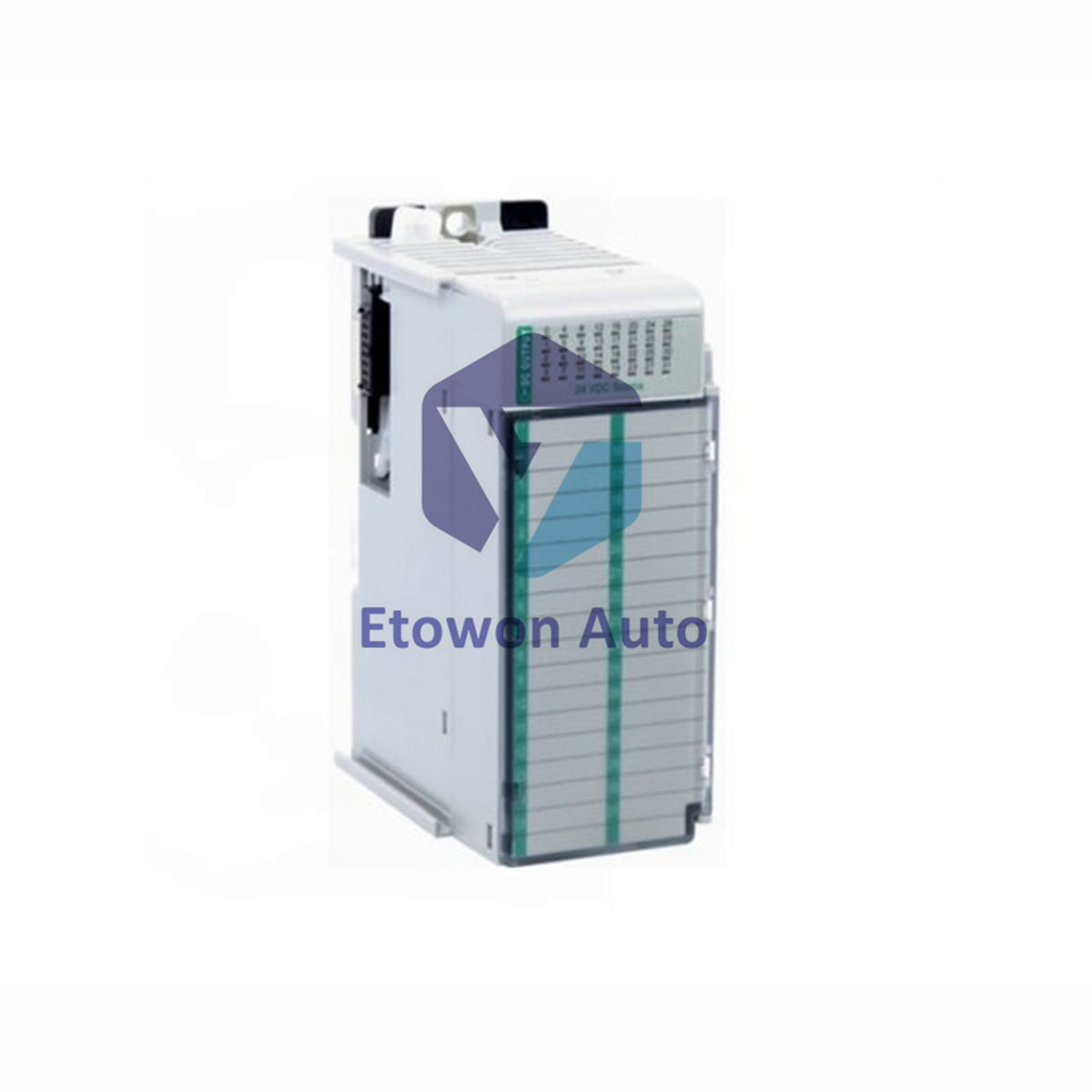

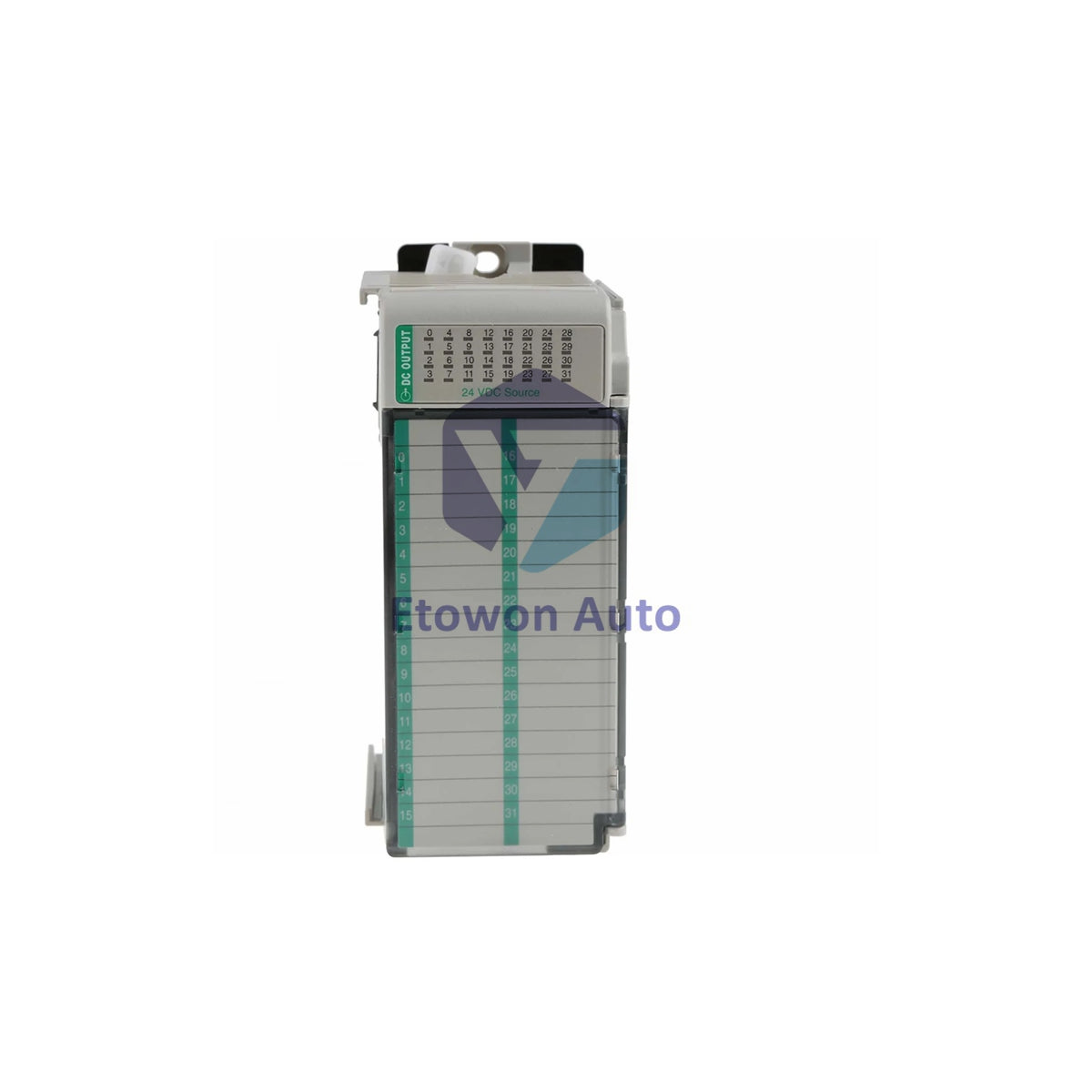

L’Allen-Bradley 1769-OB32 est un module de sortie numérique haute densité conçu pour les systèmes CompactLogix et MicroLogix 1500. Ce module dispose de 32 sorties discrètes en source, permettant aux contrôleurs d’interfacer une grande variété d’appareils de terrain alimentés en courant continu. Conçu pour la précision et la fiabilité, le 1769-OB32 facilite la commutation à haute vitesse et la distribution efficace de l’énergie à travers deux groupes isolés. Fabriqué par Rockwell Automation, il offre une solution robuste et évolutive pour les applications industrielles nécessitant une capacité étendue d’E/S dans un encombrement mécanique compact.

Avantages techniques principaux

Configuration Haute Densité à 32 Points

En intégrant 32 points de sortie dans un seul module de la série 1769, le 1769-OB32 réduit considérablement l'espace dans l'armoire nécessaire à l'extension des E/S. Ce design haute densité est idéal pour les systèmes de contrôle complexes où l'espace sur le panneau est limité, sans compromettre la performance de commutation ni l'isolation électrique.

Gestion Thermique et Énergétique Efficace

Le module supporte un courant continu de 1,0 A par sortie (à 30°C), avec une capacité totale de 8,0 A par groupe commun. Avec une chute de tension maximale en conduction de seulement 1,0 V DC à 0,1 A, il garantit une génération minimale de chaleur et une efficacité énergétique maximale lors d'une utilisation continue dans des environnements industriels exigeants.

Intégrité Supérieure du Signal

Avec un courant de fuite à l'état éteint de seulement 1,0 mA à 26,4 V CC, le 1769-OB32 évite les signaux « fantômes » ou l'activation erronée de charges sensibles. Sa conception à semi-conducteurs offre des temps de réponse plus rapides et une durée de vie opérationnelle plus longue comparée aux modules de sortie à relais traditionnels.

Spécifications techniques

Consignes d’installation et de sécurité

• Alimentation : Assurez-vous que l'alimentation externe 24 V CC est correctement protégée par un fusible pour protéger à la fois le module et les dispositifs de terrain.
• Déclassement thermique : Notez que la capacité de courant continu diminue avec l'augmentation de la température ambiante. Pour une utilisation au-dessus de 30°C, référez-vous aux courbes de déclassement officielles de Rockwell.
• Extension de bus : Lors du calcul du budget d'alimentation du système, tenez compte de la consommation de courant sur le bus 1769 pour vous assurer que le contrôleur ou l'alimentation peut supporter le module supplémentaire.

FAQ techniques

Q1 : Quelle est la différence entre une sortie source et une sortie puits ?

R1 : Le 1769-OB32 est un module source, ce qui signifie qu'il fournit la tension positive (+V) à la charge, tandis que le côté commun de la charge est connecté au retour négatif.

Q2 : Puis-je mélanger différentes tensions sur les deux groupes ?

R2 : Oui, les deux groupes sont électriquement isolés l'un de l'autre, ce qui vous permet d'utiliser des sources d'alimentation 24 V CC distinctes si nécessaire pour des besoins spécifiques d'isolation du système.

Q3 : Le module est-il échangeable à chaud ?

R3 : Non, le système Compact I/O 1769 ne prend pas en charge le « retrait et l'insertion sous tension » (RIUP). Déconnectez toujours l'alimentation du système avant d'ajouter ou de retirer des modules pour éviter tout dommage.
