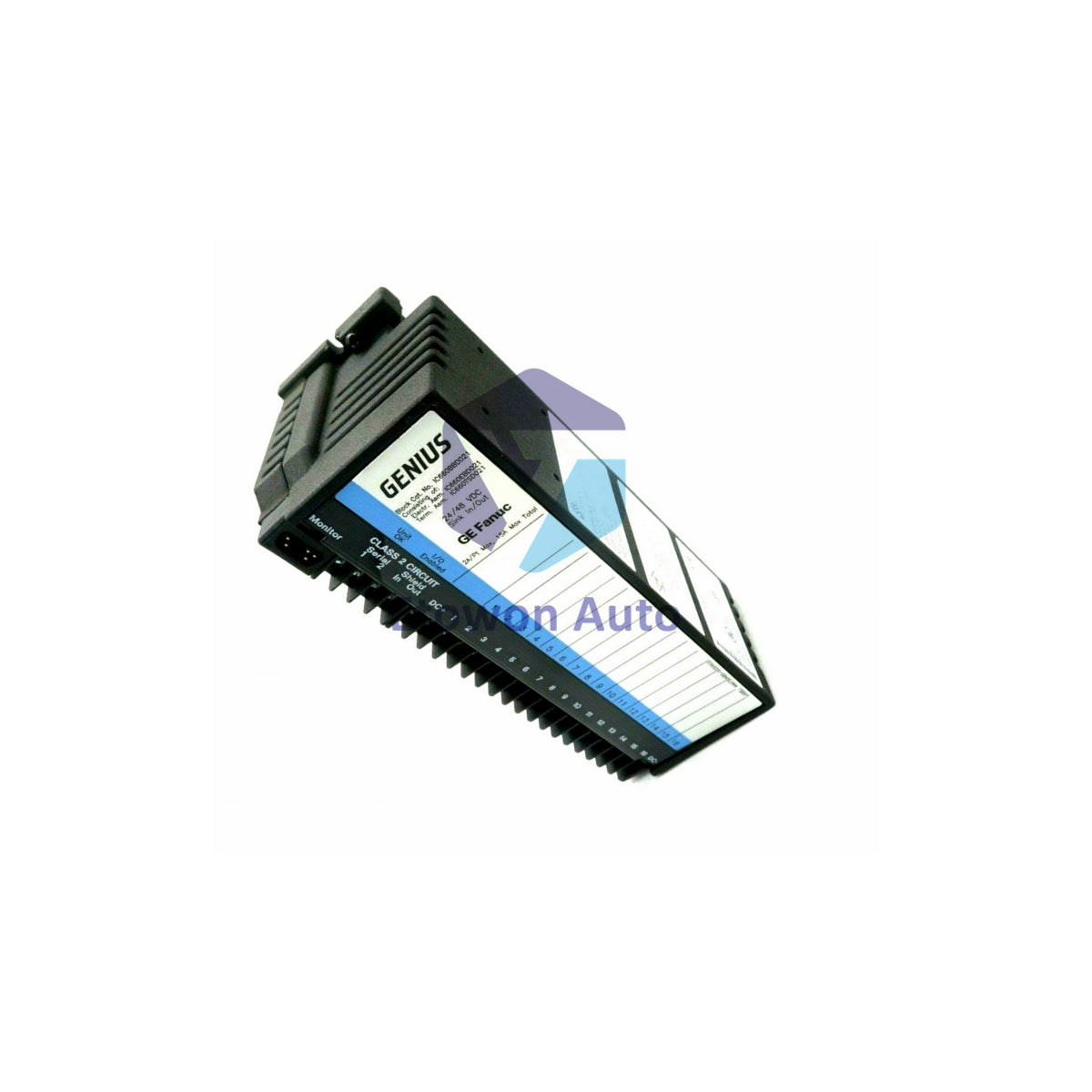

بلوک ورودی/خروجی سینک نابغه IC660BBD025 ۵/۱۲/۲۴ ولت جریان مستقیم - جی‌ای فانوک

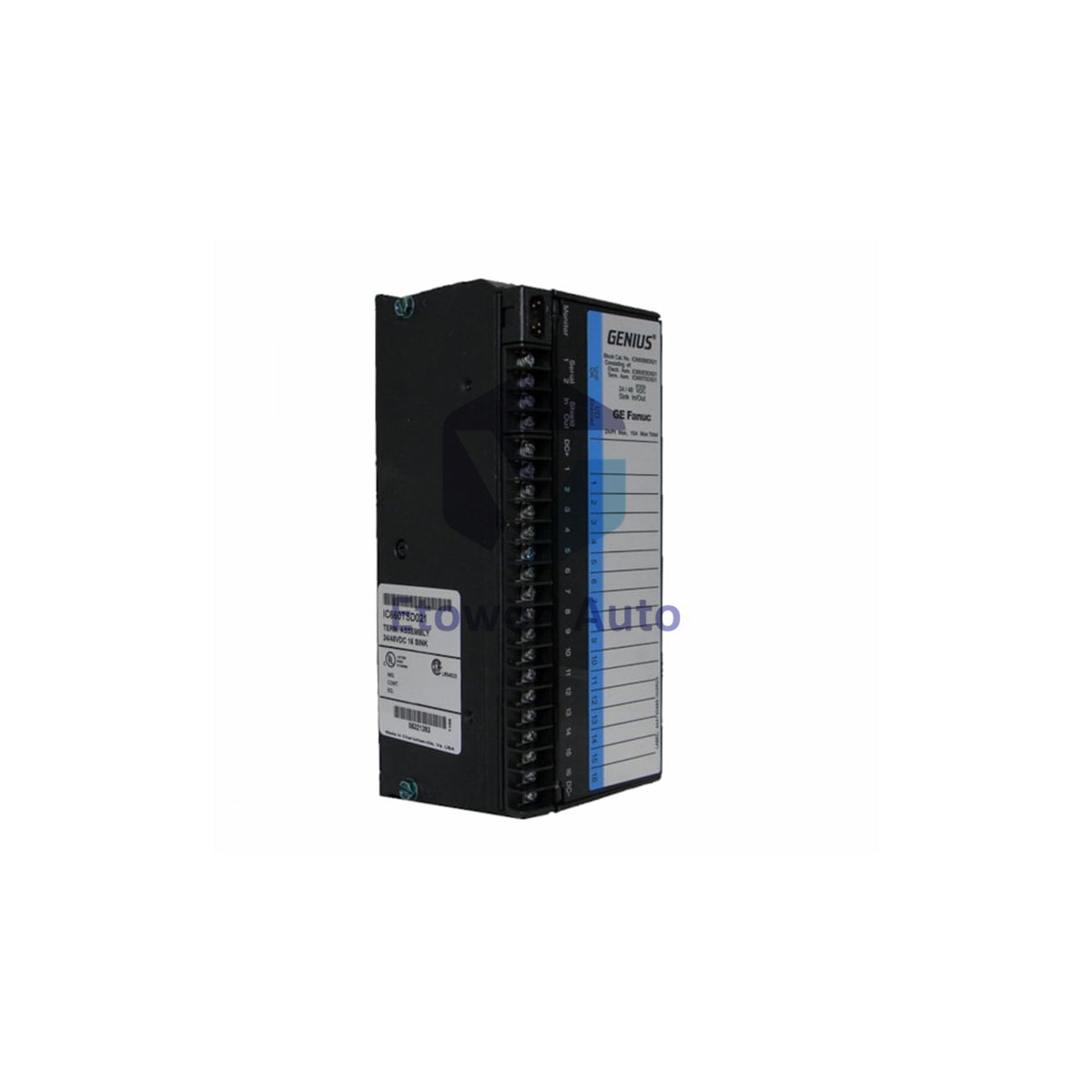

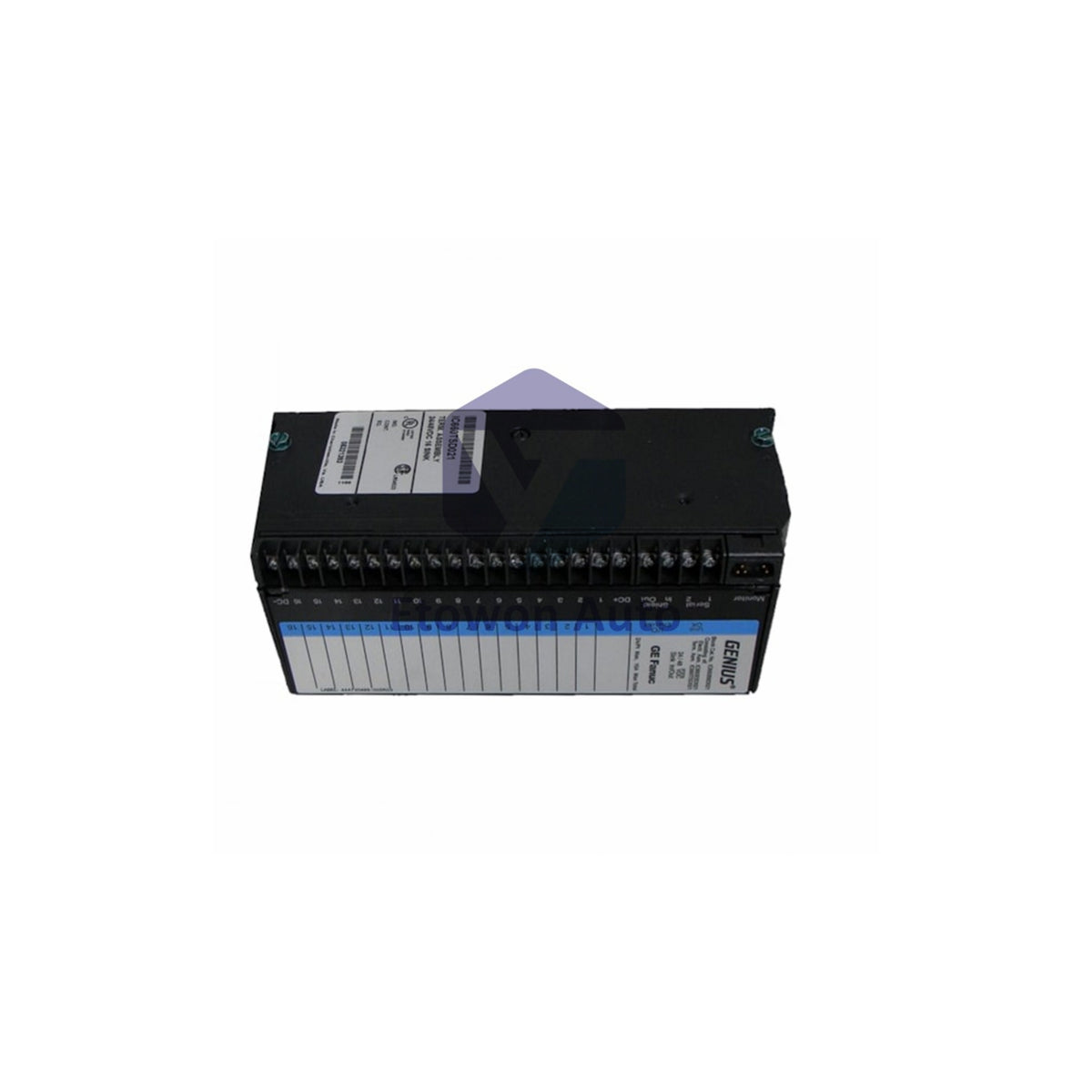

GE Fanuc / Emerson IC660BBD025: بلوک ورودی/خروجی سینک 32 مداره

GE Fanuc IC660BBD025 یک بلوک ورودی/خروجی Genius با 32 مدار چندکاره است. این بلوک PLCها را با دستگاه‌های میدانی مانند سوئیچ‌های مجاورت رابط می‌کند. این بلوک سینک برای ورودی، خروجی یا خروجی با بازخورد قابل پیکربندی است. این بلوک I/O توزیع‌شده قابل اعتماد برای اتوماسیون صنعتی فراهم می‌کند.

مشخصات هسته

• سازنده: GE Fanuc / Emerson Automation
• شماره قطعه: IC660BBD025 Genius Sink I/O Block
• سری‌های سازگار: سری 90-30، سری 90-70 PLCها
• مدارهای ورودی/خروجی: 32 مدار سینک قابل پیکربندی
• ولتاژ: 5 / 12 / 24 ولت DC (سازگار با TTL)
• جریان بار: 0.5 آمپر برای هر مدار در حالت پایدار

جزئیات الکتریکی و عملکرد

• دامنه ولتاژ ورودی: 4.9-5.3 ولت DC (5V)، 10-30 ولت DC (12/24V)
• جریان راه‌اندازی: حداکثر 4 آمپر به مدت 10 میلی‌ثانیه
• جریان خروجی کل: حداکثر 16 آمپر برای ماژول
• پردازش ورودی: زمان پردازش معمول 1.4 میلی‌ثانیه
• زمان فیلتر: قابل انتخاب از 1 تا 100 میلی‌ثانیه در گام‌ها
• عایق‌بندی: عایق‌بندی ۸۵۰ ولت بین بلوک‌ها

فیزیکی و محیطی

• ابعاد: ۸.۸۳ در ۳.۵۸ در ۴.۷ اینچ (۲۲۴ در ۹۱ در ۱۱۹ میلی‌متر)
• وزن: تقریباً ۱.۵ کیلوگرم (۳.۳ پوند) معمولی
• دمای عملیاتی: ۰ درجه سانتی‌گراد تا ۶۰ درجه سانتی‌گراد (۳۲ درجه فارنهایت تا ۱۴۰ درجه فارنهایت)
• دمای ذخیره‌سازی: -۴۰ درجه سانتی‌گراد تا ۱۰۰ درجه سانتی‌گراد (-۴۰ درجه فارنهایت تا ۲۱۲ درجه فارنهایت)
• رطوبت: 5-95٪ بدون تراکم
• توزیع حرارت: ۱۱ وات (۸ ورودی)، ۱۸ وات (۳۲ ورودی)

پیکربندی و ویژگی‌ها

• مدارهای قابل پیکربندی: هر یک از ۳۲ مدار به عنوان ورودی، خروجی یا خروجی با بازخورد
• عیب‌یابی: نظارت بر خروجی، بررسی وضعیت سوئیچ، عیب‌یابی پیشرفته
• حفاظت: حفاظت در برابر اتصال کوتاه، اضافه بار و دمای بیش از حد
• ارتباطات: باس Genius، نصب از راه دور تا ۷۵۰۰ فوت
• پیکربندی: از طریق پورت مانیتور دستی (HHM)
• پایه سازگار: مجموعه پایه ترمینال IC660TBD025

شاخص‌ها و پورت‌های LED

• چراغ LED سلامت ماژول: نشان‌دهنده عملکرد صحیح بلوک
• چراغ LED فعال بودن I/O: نشان‌دهنده فعال بودن مدارهای I/O
• ۳۲ چراغ LED نقطه‌ای: وضعیت جداگانه برای هر مدار I/O
• پورت HHM: برای پیکربندی و نظارت
• پورت‌های سریال: دو پورت ارتباطی موجود

محتویات بسته

• یک (1) بلوک Genius I/O مدل IC660BBD025
• مستندات و راهنمای پیکربندی
• (توجه: پایه ترمینال IC660TBD025 به صورت جداگانه فروخته می‌شود)

راهنمای نصب

• در محفظه محافظ نصب کنید و از آلودگی‌ها جلوگیری کنید
• اطمینان حاصل کنید که خنک‌سازی و جریان هوا کافی در اطراف بلوک وجود دارد
• از طریق پیچ‌های زمین به سیستم زمین قابل اعتماد متصل شوید
• قطع‌کننده‌های برق سیم‌کشی را برای جدا کردن همزمان بلوک و ورودی برق وصل کنید
• برای پیکربندی و تست اولیه از مانیتور دستی استفاده کنید
• دستگاه‌های میدانی را به ترمینال‌های ۵ تا ۴۶ متصل کنید

اطلاعات حمل و نقل

• وزن حمل و نقل: تقریباً ۱.۵ کیلوگرم (با بسته‌بندی)
• ارسال با FedEx، UPS، DHL در سراسر جهان موجود است
• بسته‌بندی محافظت شده برای تحویل ایمن

سؤالات متداول

تفاوت بین بلوک‌های Sink و Source چیست؟

• این IC660BBD025 یک بلوک Sink (جریان گیرنده) است. برای تأمین جریان به دستگاه‌های میدانی، از بلوک Source مدل IC660BBD024 استفاده کنید.

چه دستگاه‌هایی می‌توانند به این بلوک I/O متصل شوند؟

• این بلوک با سوئیچ‌های مجاورت ۲ سیمه/۳ سیمه و سایر دستگاه‌های دودویی که از سیگنال‌های ۵/۱۲/۲۴ ولت DC در پیکربندی Sink استفاده می‌کنند، کار می‌کند.

این بلوک چگونه پیکربندی و نظارت می‌شود؟

• از پورت مانیتور دستی (HHM) یکپارچه با یک مانیتور برای پیکربندی مدارها، تنظیم زمان فیلتر و بررسی وضعیت از طریق LEDها استفاده کنید.

توجه درباره وضعیت محصول:

• IC660BBD025 یک محصول متوقف شده از سری GE Fanuc/Emerson Genius I/O است اما همچنان در بازار ثانویه موجود است.
