۳۳۰۱۰۴-۰۰-۰۶-۵۰-۰۲-۰۰ سنجشگر ارتعاش رزوه‌ای بنتلی نوادا

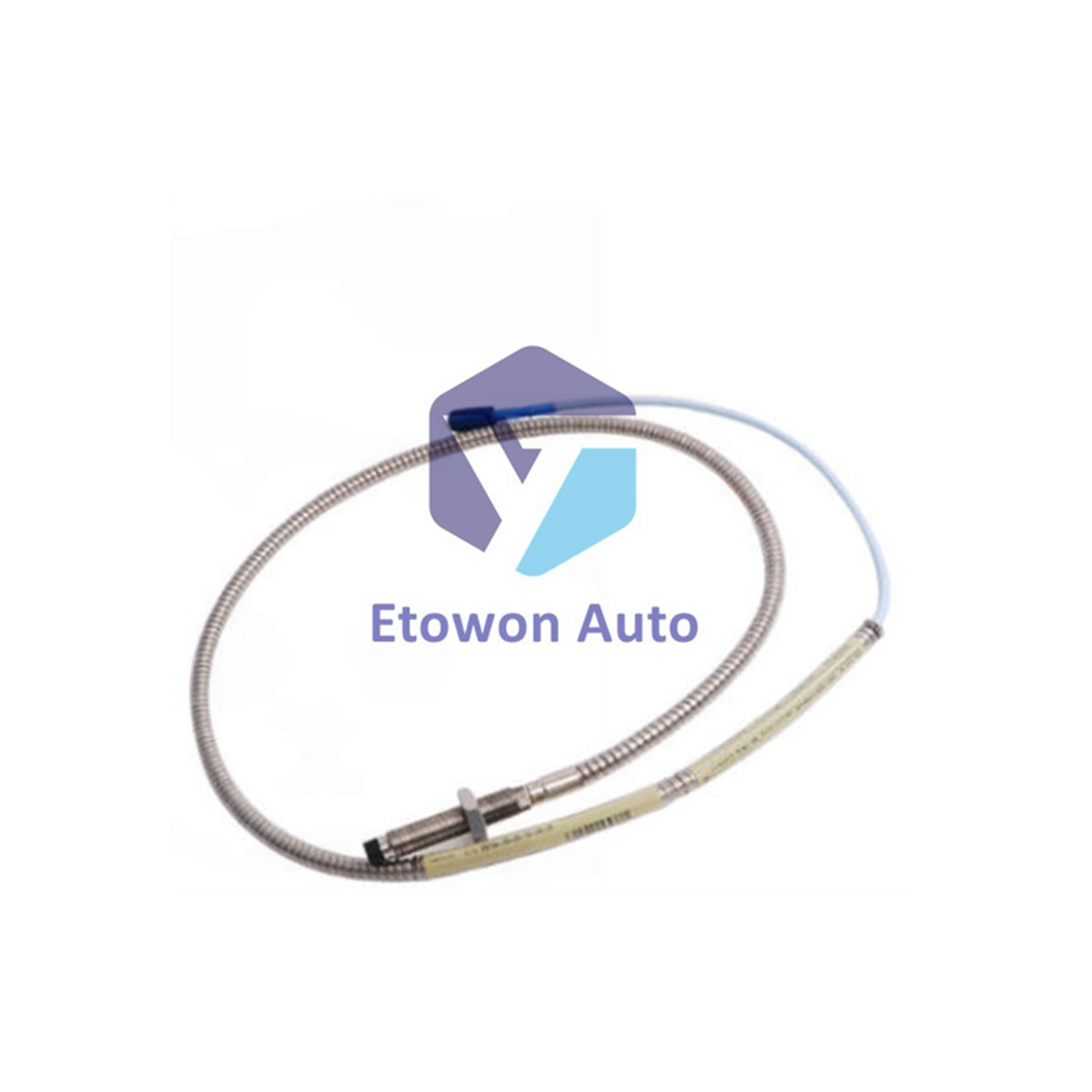

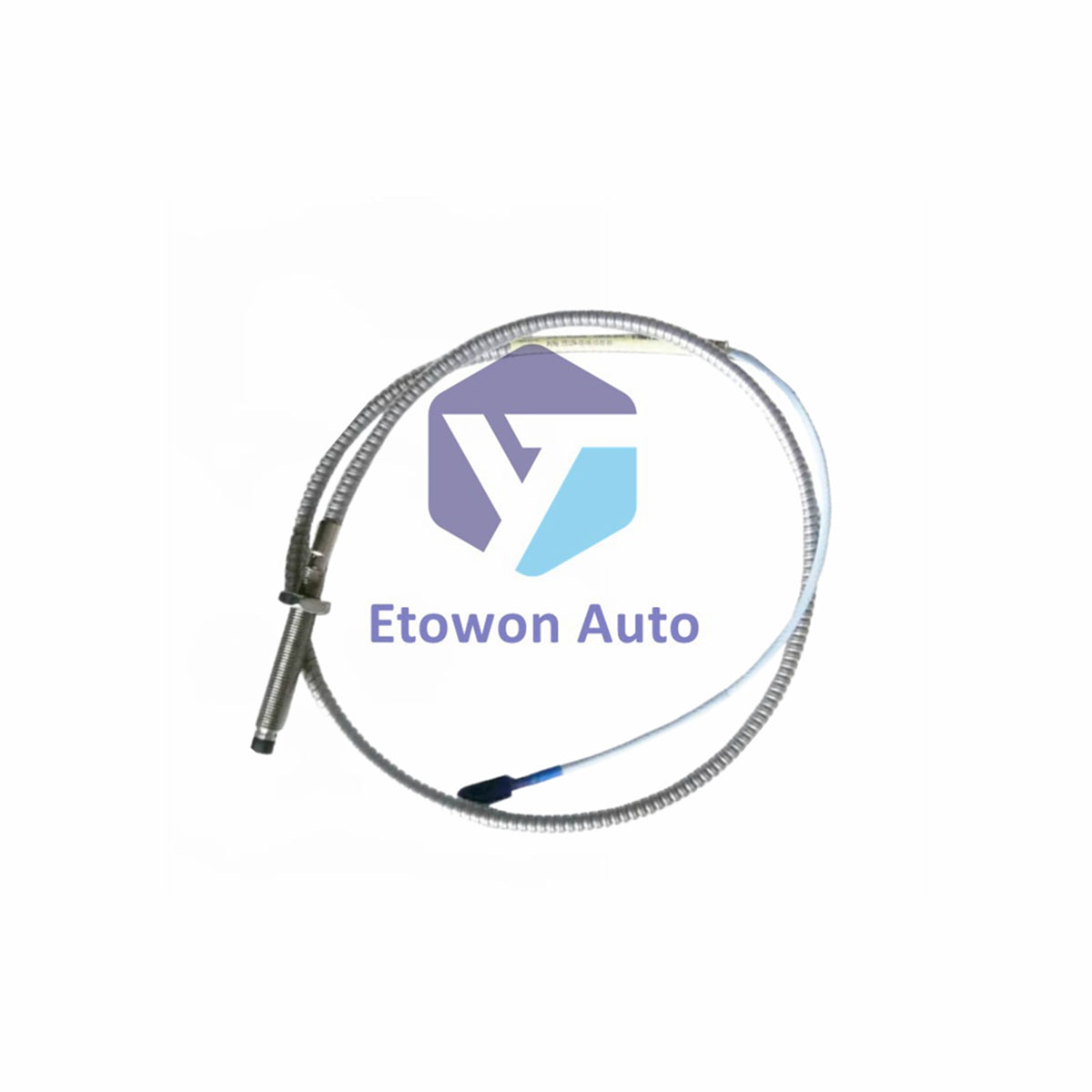

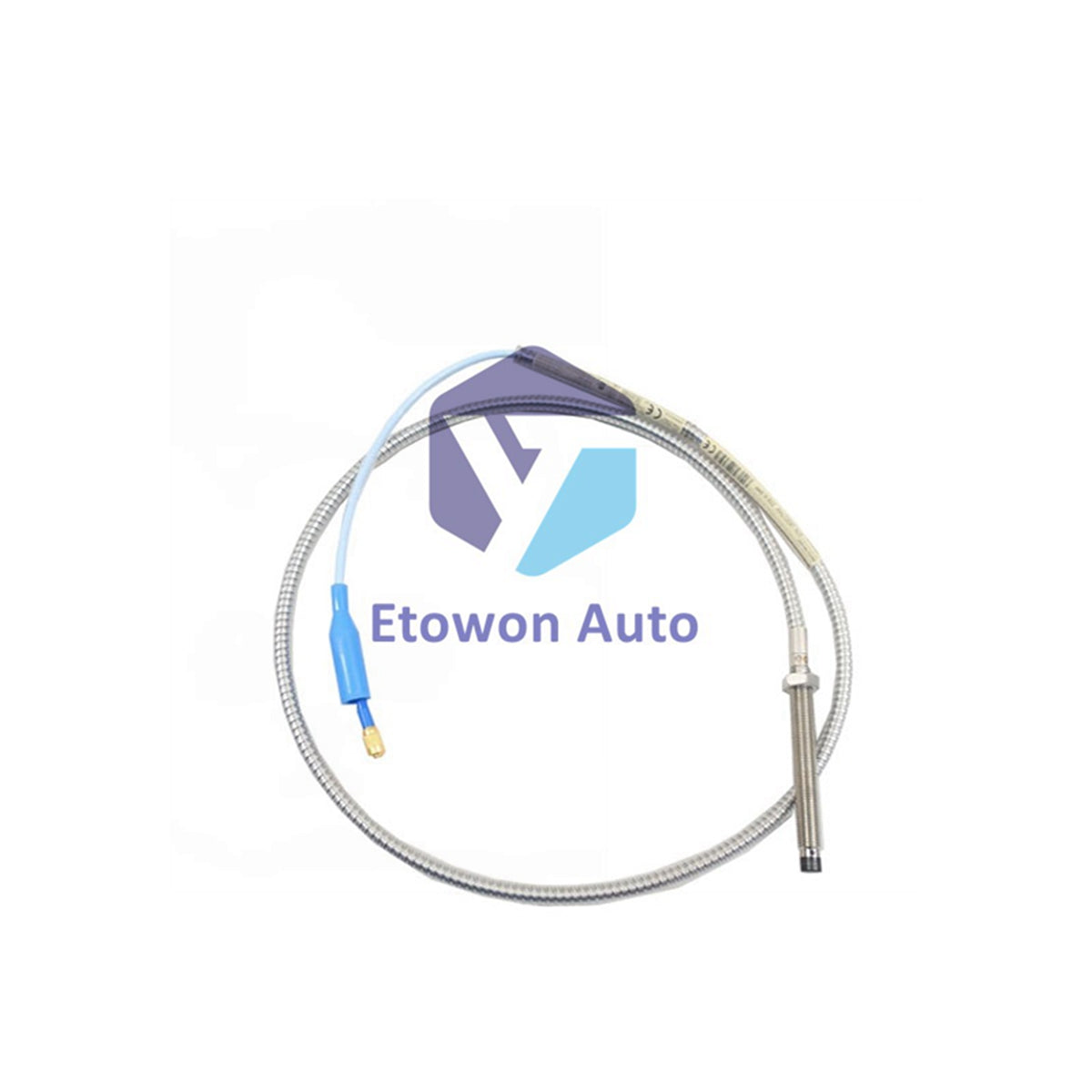

سنسور نزدیکی بنتلی نوادا 330104-00-06-50-02-00

سنسور نزدیکی بنتلی نوادا 330104-00-06-50-02-00 یک مبدل نزدیکی ۸ میلی‌متری برای سیستم 3300 XL است. این سنسور دارای رزوه متریک M10x1 و طول بدنه ۶۰ میلی‌متر می‌باشد. این سنسور به همراه کابل بلند ۵ متری برای نصب‌های با دسترسی طولانی عرضه می‌شود. بدنه آن از فولاد ضدزنگ و نوک سنسور از پلاستیک مقاوم PPS ساخته شده است. این دستگاه برای عملکرد قابل اعتماد در محیط‌های صنعتی استاندارد طراحی شده است.

ویژگی‌های کلیدی

• کابل بلند: کابل ۵ متری امکان نصب در فاصله دور از سیستم پایش را فراهم می‌کند.
• نصب با رزوه متریک: رزوه M10x1 برای نصب‌های استاندارد بین‌المللی.
• ساختار مقاوم: بدنه فولاد ضدزنگ و نوک سنسور از PPS برای دوام بالا.
• آب‌بندی مطمئن: اورینگ وایتون® برای ایجاد مهر و موم فشار قابل اعتماد.
• کانکتور استاندارد: کانکتور کوچک کواکسیال ClickLoc برای یکپارچه‌سازی آسان.

مشخصات فنی

• سازنده: بنتلی نوادا (بیکر هیوز)
• مدل: 330104-00-06-50-02-00
• نوع محصول: سنسور نزدیکی ۸ میلی‌متری (سیستم 3300 XL)
• نوع رزوه: M10 × 1.0 میلی‌متر
• طول کل بدنه: ۶۰ میلی‌متر (حدود ۲.۳۶ اینچ)
• طول کل کابل: ۵.۰ متر (۱۶.۴ فوت)
• نوع کانکتور: کانکتور کوچک کواکسیال ClickLoc
• جنس نوک سنسور: پلاستیک PPS (پلی‌فنیلن سولفید)
• جنس بدنه: فولاد ضدزنگ
• مهر و موم: اورینگ وایتون®
• دامنه فاصله نامی: معمولاً ۱.۲۷ میلی‌متر (۵۰ هزارم اینچ)
• امپدانس خروجی: ۵۰ اهم
• تلرانس مقاومت سنسور: ±۰.۵ اهم
• منبع تغذیه: -۱۷.۵ تا -۲۶ ولت جریان مستقیم (تأمین شده توسط پروکسی‌میتر ۵ متری سازگار)
• دمای کالیبراسیون پیشنهادی: ۱۸ درجه تا ۲۷ درجه سانتی‌گراد (۶۴ تا ۸۰ درجه فارنهایت)
• حداکثر ارتفاع مجاز: ۲۰۰۰ متر
• وزن: تقریباً ۰.۶ کیلوگرم
• سازگاری: فقط با سنسورهای پروکسی‌میتر ۵ متری قابل استفاده است

نصب و استفاده

• سنسور را در سوراخ رزوه‌دار M10x1 روی بدنه دستگاه پیچ کنید.
• فاصله هوایی را حدود ۱.۲۷ میلی‌متر (۵۰ هزارم اینچ) برای محدوده خطی بهینه تنظیم کنید.
• کابل ۵ متری را با دقت عبور دهید تا از آسیب و تداخل الکترومغناطیسی جلوگیری شود.
• کانکتور ClickLoc را به کابل متصل از پروکسی‌میتر ۵ متری وصل کنید.
• اطمینان حاصل کنید که پروکسی‌میتر متصل شده منبع تغذیه در بازه -۱۷.۵ تا -۲۶ ولت جریان مستقیم فراهم می‌کند.

پرسش‌های متداول

س: چرا فقط برای استفاده با پروکسی‌میترهای ۵ متری مشخص شده است؟

• ج: ویژگی‌های الکتریکی (ظرفیت، مقاومت) کابل ۵ متری با پروکسی‌میتر ۵ متری هماهنگ و کالیبره شده است. استفاده با پروکسی‌میتر با طول متفاوت (مثلاً ۹ متری) باعث نادرستی اندازه‌گیری‌ها می‌شود.

س: هدف از اورینگ وایتون® چیست؟

• ج: اورینگ وایتون® بین بدنه سنسور و سوراخ نصب مهر و موم ایجاد می‌کند تا از ورود روغن، گرد و غبار یا سایر آلودگی‌ها به داخل بدنه دستگاه از طریق رزوه‌ها جلوگیری شود.

س: آیا می‌توان کابل ۵ متری را در صورت عدم نیاز کوتاه کرد؟

• ج: خیر. طول کابل بخشی از کالیبراسیون سنسور است. بریدن کابل باعث تغییر ویژگی‌های الکتریکی و بی‌اعتبار شدن کالیبراسیون و در نتیجه خوانش‌های نادرست می‌شود.
