چرا کنترلکنندههای منطقی برنامهپذیر GE Fanuc در اتوماسیون کارخانههای مدرن ضروری باقی ماندهاند
برای دههها، کنترلکنندههای منطقی برنامهپذیر GE Fanuc به خاطر پایداری و استحکام در صنایع تولید قطعات و فرآیندی شهرت یافتهاند. از سری 90-30 که به طور گستردهای به کار رفته تا مدل پرقدرت RX7i، این پلتفرمها همچنان در حال پیشرفت هستند و در عین حال سازگاری با نسخههای قبلی را حفظ میکنند. این مقاله قابلیتهای کنونی، دادههای عملکرد واقعی و روندهای یکپارچهسازی را بررسی میکند که GE Fanuc را در قلب هزاران خط تولید در سراسر جهان نگه داشته است.
سختافزار اثباتشده در طول دههها: سری 90-30 و فراتر از آن
سری 90-30 همچنان یکی از پرنصبترین خانوادههای PLC است، با بیش از ۵۰۰٬۰۰۰ واحد فعال در کارخانههای خودروسازی، مواد غذایی و داروسازی. دادههای میدانی نشاندهنده میانگین زمان کارکرد بدون وقفه ۹۹.۹۸٪ در عملیات ۲۴ ساعته و ۷ روز هفته است که گواهی بر ساختار مقاوم و طراحی الکتریکی محافظهکارانه آن است. بسیاری از این سیستمها بیش از ۱۵ سال بدون هیچ خرابی CPU کار کردهاند که هزینههای چرخه عمر را برای کاربران نهایی کاهش داده است.

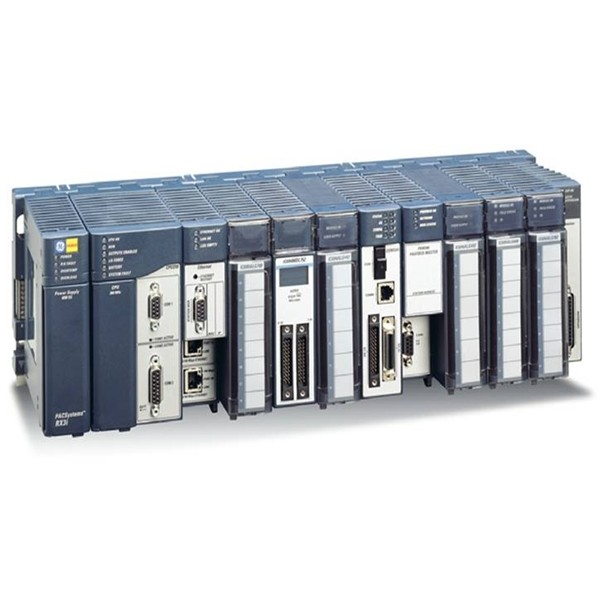

برای کاربردهایی که نیاز به تراکم بالاتر دارند، سیستم PAC مدل RX3i فاصله بین PLC سنتی و کنترلکننده اتوماسیون برنامهپذیر (PAC) را پر میکند. این سیستم از حداکثر ۸۰۰۰ نقطه ورودی/خروجی پشتیبانی میکند و ۱.۵ مگابایت حافظه کاربر ارائه میدهد – فضای کافی برای برنامههای پیچیده حرکت یا دستورهای دستهای. زمان اسکن تا ۰.۵ میلیثانیه امکان خطوط بستهبندی و مرتبسازی با سرعت بالا را فراهم میکند، در حالی که پورتهای اترنت و سریال داخلی اتصال به سیستمهای ERP بالادستی را ساده میسازند.
معیارهای عملکردی مهم در صنایع سنگین
در حوزه انرژی و زیرساختهای حیاتی، کنترلکننده RX7i کنترل قطعی با زمان پاسخ معمول کمتر از ۵۰ میلیثانیه برای تنظیم سرعت توربین و همگامسازی ژنراتور ارائه میدهد. پیکربندیهای CPU افزونه با قابلیت تعویض داغ، عملیات بدون وقفه را تضمین میکنند؛ یک نیروگاه در غرب میانه آمریکا در دوره پنج ساله با استفاده از دو RX7i به دسترسی ۹۹.۹۹٪ دست یافته است. این پلتفرم همچنین از حداکثر ۵۱۲ مگابایت حافظه RAM با پشتیبانی باتری پشتیبانی میکند که امکان ثبت دادههای گسترده برای تحلیلهای نگهداری پیشبینانه را فراهم میآورد.
نمونه کاربرد: مونتاژ خودرو و بهبود کارایی تغییر مدل
یک تأمینکننده سطح یک خودروسازی اخیراً ۱۲ سلول جوشکاری رباتیک را با PLCهای کوچک VersaMax بهروزرسانی کرده است. هر سلول در ابتدا به ۴۵ دقیقه زمان برای تغییر مدل به دلیل تنظیمات دستی حسگرها نیاز داشت. با استانداردسازی روی VersaMax با بلوکهای دستور از پیش برنامهریزی شده، زمان تغییر به ۳۰ دقیقه کاهش یافت – کاهش ۳۳ درصدی. ابعاد کوچک میکرو-PLC (۱۲۰ میلیمتر در ۸۰ میلیمتر) امکان نصب در جعبههای اتصال موجود را فراهم کرد و از ارتقاء تابلو جلوگیری نمود. در طول یک سال، کارخانه ۱۲۰۰ ساعت ظرفیت تولید اضافی به دست آورد.
مثال دیگر مربوط به خط بستهبندی مواد غذایی است که در آن RX3i کنترل ۱۴ محور سروو برای دستگاههای بستهبندی جریانپیچ را بر عهده دارد. PAC با فواصل وظیفه ۱ میلیثانیه، چرخدنده الکترونیکی و پروفیلهای کام را اجرا میکند و طول برش دقیق را در حدود ±۰.۵ میلیمتر در سرعت ۱۵۰ بسته در دقیقه حفظ میکند. سرور OPC UA یکپارچه دادههای اثربخشی کلی تجهیزات (OEE) را به صورت زنده به داشبورد کارخانه ارسال میکند و به مدیران کمک میکند توقفهای کوچک را فوراً شناسایی کنند.
افزایش بهرهوری مهندسی با Proficy Logic Developer
برنامهنویسی سیستمهای GE Fanuc از طریق Proficy Logic Developer به طور قابل توجهی تلاش توسعه را کاهش میدهد. این محیط توسعه یکپارچه از زبانهای نردبانی، متن ساختاریافته و نمودار بلوک عملکرد در یک پروژه پشتیبانی میکند. کاربران گزارش دادهاند که تولید کد تا ۴۰٪ سریعتر از ابزارهای قدیمی مبتنی بر DOS است، به لطف قابلیت کشیدن و رها کردن بلوکهای عملکرد و تولید خودکار برچسبها. شبیهساز داخلی امکان آزمایش آفلاین منطق با ورودی/خروجی شبیهسازی شده را فراهم میکند و خطاها را پیش از بارگذاری میگیرد. یک یکپارچهساز اشاره کرد که فقط شبیهسازی زمان راهاندازی خط بطریسازی را از پنج روز به سه روز کاهش داده است.
علاوه بر این، ویژگیهای مستندسازی خودکار، ارجاعات متقابل و فهرست متغیرها را مستقیماً به PDF صادر میکند و اعتبارسنجی برای صنایع تحت نظارت FDA را ساده میسازد. این قابلیت GE Fanuc را به انتخابی محبوب در بستهبندی ثانویه دارویی تبدیل کرده است.
شبکهبندی، یکپارچهسازی و آمادگی لبه
تمام کنترلکنندههای کنونی GE Fanuc دارای اترنت بومی با پشتیبانی از پروتکل SRTP (پروتکل انتقال درخواست خدمات) و Modbus TCP هستند. این امکان تبادل مستقیم داده با سیستمهای SCADA مانند iFIX یا رابطهای کاربری شخص ثالث را بدون نیاز به دروازههای اضافی فراهم میکند. برای طرحهای اینترنت صنعتی اشیاء (IIoT)، RX3i و RX7i اکنون ماژولهای محاسبات لبه (مانند IC695EDS001) ارائه میدهند که اسکریپتهای پایتون را برای فیلتر دادههای محلی و بارگذاری به ابر از طریق MQTT اجرا میکنند. یک آزمایش پایلوت اخیر در یک کارخانه شیمیایی با پیشپردازش لبه مصرف پهنای باند ابر را ۷۰٪ کاهش داد در حالی که بیش از ۲۰۰ متغیر فرآیندی در ثانیه ثبت میشد.
پورتهای سریال RS-232/485 همچنان برای اتصال ترازوهای قدیمی، خوانندههای بارکد یا درایوهای فرکانس متغیر در دسترس هستند و سرمایهگذاریهای قبلی را حفظ میکنند. در عمل، دیدهایم که کارخانهها از ترکیب نقاط دور سری 90-30 با کنترلکننده اصلی RX7i بر روی شبکه فیبر نوری استفاده میکنند – گواهی بر سازگاری بلندمدت این پلتفرم.
روشهای نصب بهینه و مقاومت محیطی
هنگام نصب PLCهای GE Fanuc، مراحل زیر را برای اطمینان از عملکرد قابل اعتماد دنبال کنید:
- نصب: از ریل دین ۳۵ میلیمتری یا پیچهای پنل (با گشتاور ۱.۲ نیوتنمتر) استفاده کنید. فاصله ۷۵ میلیمتری بالا و پایین برای جریان هوا حفظ شود. در مناطق با لرزش زیاد، از مهارهای انتهایی (قطعه 44A734505-G01) استفاده کنید.
- سیمکشی: ورودیهای دیجیتال معمولاً ۲۴ ولت مستقیم با جریان ۷ میلیآمپر را میپذیرند. برای سیگنالهای آنالوگ (۰–۱۰ ولت، ۴–۲۰ میلیآمپر) از کابلهای پیچخورده شیلددار استفاده کنید و شیلد را فقط در یک سر زمین کنید. همه سیمهای رشتهای را با سرسیم (فِرول) بپوشانید تا از شکستن رشتهها زیر پیچ ترمینال جلوگیری شود.
- زمین کردن: زمین منبع تغذیه PLC را مستقیماً به باس زمین پنل متصل کنید. از مسیرهای زمین مشترک با درایوهای پرقدرت خودداری کنید تا نویز کاهش یابد.
- منبع تغذیه: برای RX3i از IC695PSA040 (۱۲۰/۲۴۰ ولت AC) یا IC695PSD040 (۲۴ ولت DC) استفاده کنید. اطمینان حاصل کنید که منبع تغذیه توان جریان راهاندازی را دارد – برای رکهای ۸ اسلات، جریان پیوسته ۵ آمپر توصیه میشود.
- پشتیبانگیری: همیشه کارت حافظه (مثلاً IC693ACC307) برای پشتیبانگیری برنامه و ثبت دادهها وارد کنید. این کار همچنین جایگزینی در صورت خرابی سختافزار را تسریع میکند.
دیدگاه فنی نویسنده: روندها و نکات عملی
با پشتیبانی از سیستمهای GE Fanuc در صنایع خودروسازی، آب و انرژی بیش از یک دهه، به پایداری این پلتفرم واقفم. برای بیشتر کاربردهای قطعهای، RX3i بهترین تعادل قیمت و عملکرد را ارائه میدهد. با این حال، توصیه میکنم حافظه را بیش از حد تعیین نکنید – ۱.۵ مگابایت برای ۹۰٪ پروژههای متوسط کافی است. جایی که PAC واقعاً میدرخشد، خطوط ترکیبی است که هم به منطق با سرعت بالا و هم کنترل حلقه فرآیند نیاز دارند.
یکی از ویژگیهای کمتر استفاده شده، امکان ترکیب ماژولهای سری 90-30 و RX3i روی یک بَکپلین (با آداپتور رک مناسب) است. این امکان مهاجرت تدریجی بدون کنار گذاشتن ورودی/خروجیهای موجود را فراهم میکند – صرفهجویی هزینهای که برای یک ارتقاء پالایشگاه حدود ۳۵٪ برآورد شده است. در آینده، تعهد GE Vernova به حفظ سازگاری با نسخههای قبلی در حالی که قابلیتهای لبه را اضافه میکند، برند را برای گذار به تولید با کمک هوش مصنوعی آماده میسازد.
راهحل واقعی: نوسازی تصفیهخانه آب
یک شرکت آب شهری کنترلکنندههای قدیمی اختصاصی را با سیستم RX3i جایگزین کرد که ۱۲ ایستگاه پمپاژ و ۴۲ حسگر آنالوگ (فشار، جریان، کلر باقیمانده) را کنترل میکند. PLC حلقههای PID را هر ۲۵۰ میلیثانیه اجرا میکند و سطح مخازن را در محدوده ±۲٪ حفظ مینماید. دادههای همه ایستگاهها از طریق اترنت جمعآوری و در پایگاه داده محلی SQL با استفاده از ثبتکننده داده تعبیهشده PAC ذخیره میشود. این پروژه مصرف مواد شیمیایی را ۱۸٪ و مصرف انرژی را ۱۲٪ از طریق زمانبندی بهینه پمپها کاهش داد. قطعات یدکی به صورت محلی ذخیره شده و تیم پشتیبانی ۲۴ ساعته ما در طول یک آخر هفته در راهاندازی در محل کمک کردند.
پرسشهای متداول (FAQ)
- آیا میتوانم ورودی/خروجیهای سری 90-30 را با CPU مدل RX3i ترکیب کنم؟ بله، با استفاده از ماژول توسعه IC693BEM340. این امکان استفاده مجدد از رکهای ورودی/خروجی موجود را هنگام ارتقاء CPU فراهم میکند – راهکاری رایج برای بهروزرسانیهای مقرون به صرفه.
