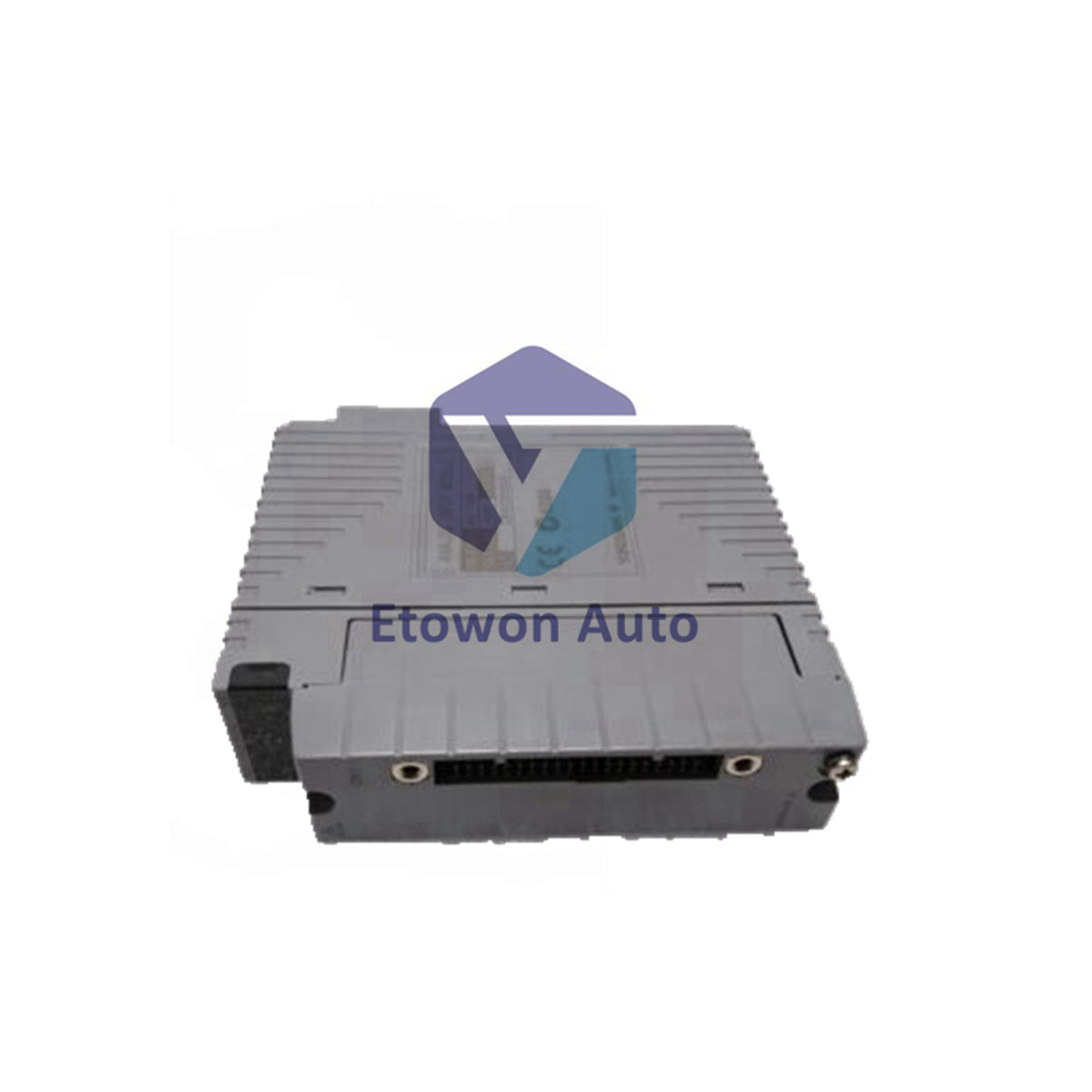

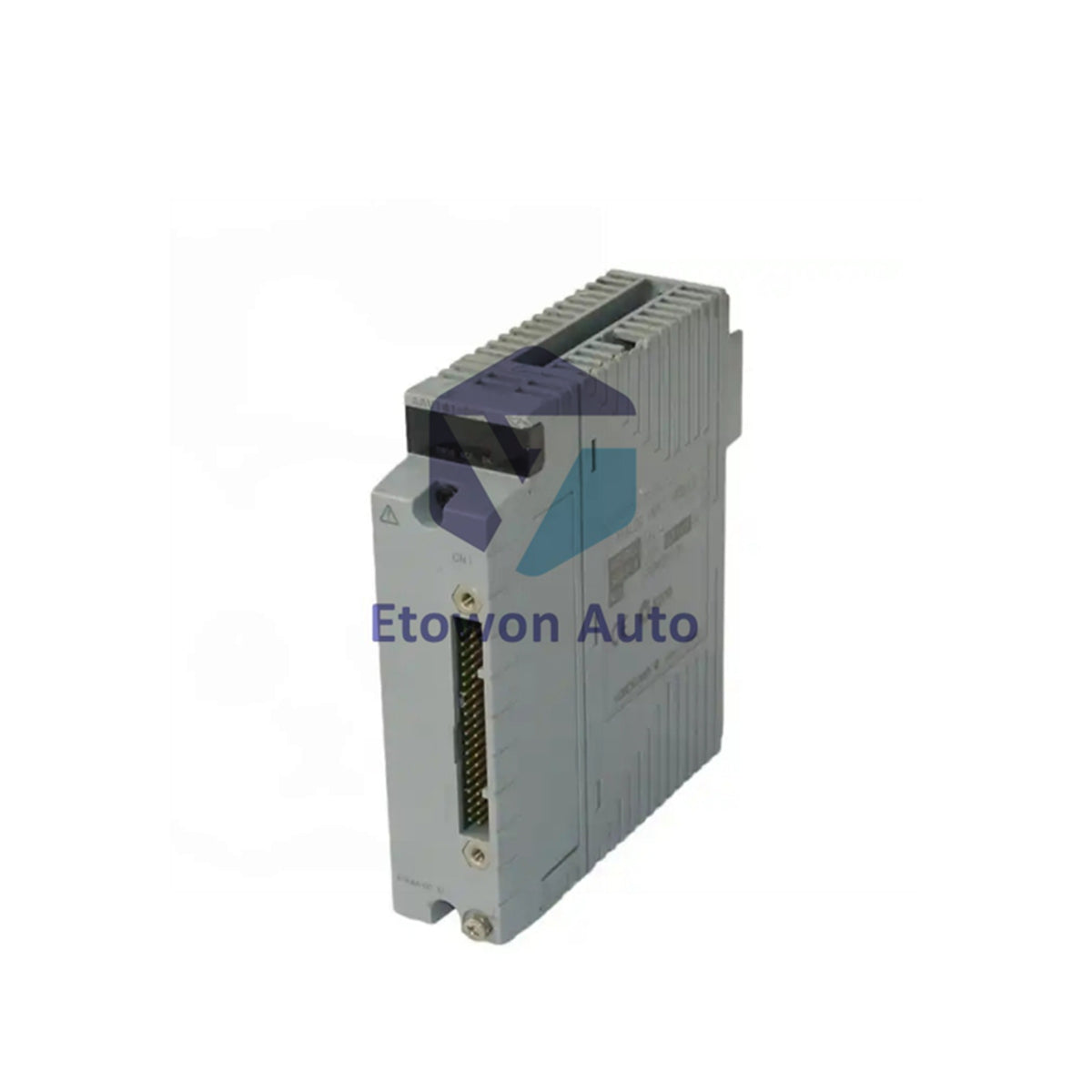

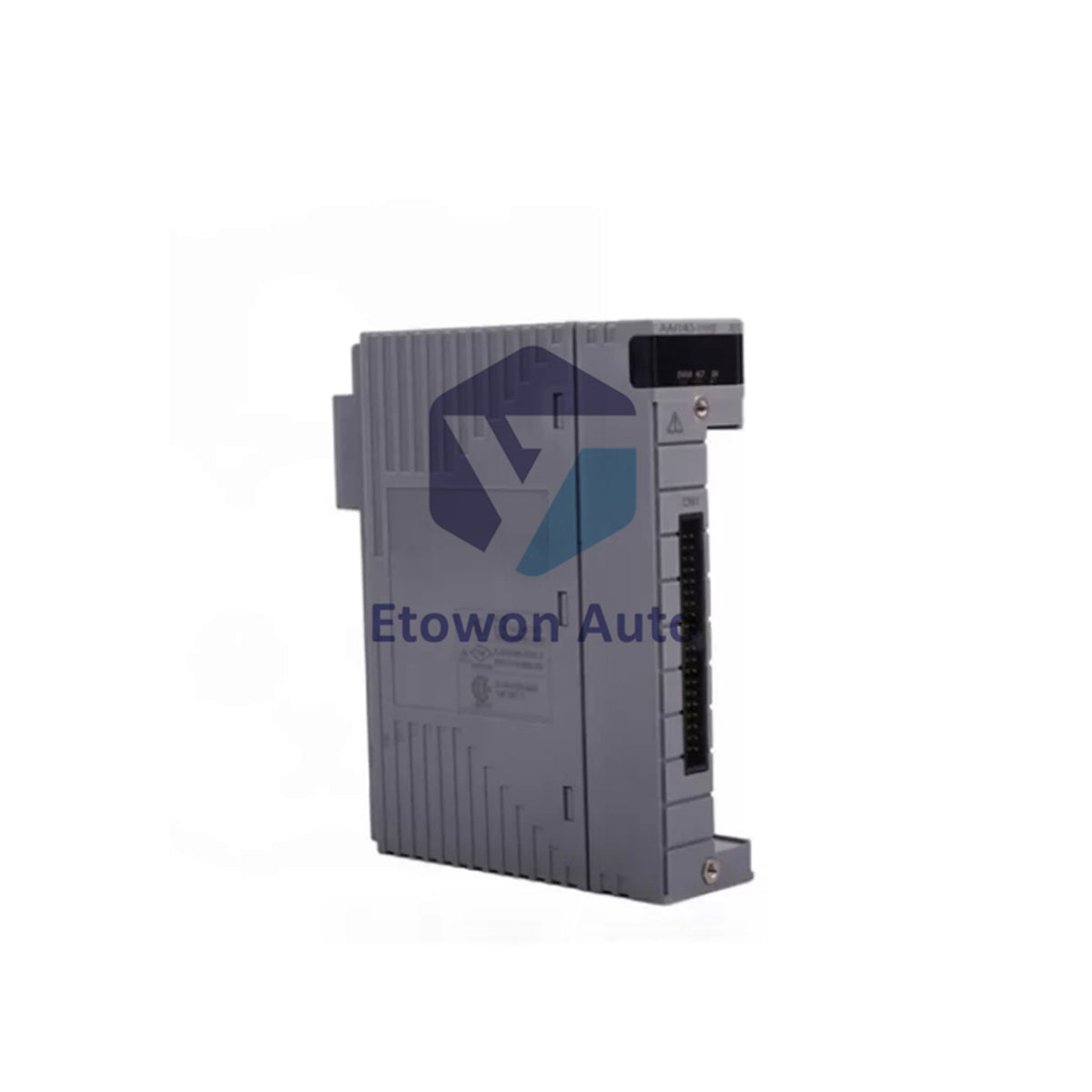

Yokogawa AAI143-H53/K4A00 | Módulo de Entrada Analógica con Protocolo HART

El módulo de entrada analógica AAI143-H53/K4A00 de Yokogawa ofrece adquisición de señales de alto rendimiento. Este módulo confiable se integra perfectamente en sistemas de control para una recopilación precisa de datos.

Características y Ventajas Principales

• El AAI143-H53/K4A00 proporciona 16 canales de entrada totalmente aislados, evitando problemas de bucles de tierra.
• Acepta la señal de entrada estándar de 4 a 20 mA CC proveniente de transmisores de campo.
• La comunicación digital integrada con protocolo HART permite configuración avanzada del dispositivo y diagnósticos.
• Cada canal se configura individualmente como transmisor de 2 hilos o 4 hilos mediante un sencillo pin de ajuste.
• Un rápido período de actualización de datos de 10 ms posibilita la supervisión y control en tiempo real del proceso.

Especificaciones Técnicas Detalladas

• Marca: Yokogawa
• Modelo: AAI143-H53/K4A00
• Canales de Entrada: 16 canales con aislamiento individual
• Rango de Señal de Entrada: 4 a 20 mA CC
• Entrada Máxima Permitida: 24 mA
• Precisión: ±16 µA para datos de medición confiables
• Alimentación para Transmisor: 19.0 V a 25.5 V CC (corriente limitada a 25 mA)
• Tensión de Resistencia: 1500 V CA durante 1 minuto entre entrada y sistema
• Rango de Temperatura de Operación: -20 a 70 °C (-4 a 158 °F)
• Deriva por Temperatura: ±16 µA por cada cambio de 10 °C
• Consumo de Energía del Módulo: 230 mA (a 5V CC) y 540 mA (a 24V CC)
• Interfaz de Comunicación: Incluye un adaptador de interfaz de cable KS (ATK4A-00) para conexión a placas terminales AEA4D
• Peso de la Unidad: Aproximadamente 0.3 kilogramos

Guía de Instalación y Conexión

• Utilice los terminales de presión o conector MIL proporcionados para un cableado seguro en campo.
• El cable dedicado KS1 y el adaptador de interfaz K4A00 aseguran una conexión adecuada a los bastidores del sistema Yokogawa.
• Configure cada canal para operación con transmisor de 2 hilos o 4 hilos usando los pines designados en la placa terminal.
• Asegúrese de que la temperatura ambiente se mantenga dentro del rango especificado de -20 a 70 °C para un rendimiento óptimo.
• Verifique que la corriente del lazo del dispositivo de campo no exceda la entrada máxima permitida de 24 mA.

Lista de Empaque

• 1 x Módulo de Entrada Analógica AAI143-H53/K4A00 de Yokogawa
• 1 x Adaptador de Interfaz de Cable KS (Modelo: ATK4A-00)
• Toda la documentación necesaria y herrajes para montaje
• Enviamos todos los pedidos mediante transportistas confiables como FedEx, UPS o DHL.

Preguntas Frecuentes (FAQ)

• ¿Qué señal de entrada acepta este módulo Yokogawa? El módulo está diseñado para entradas estándar de lazo de corriente de 4 a 20 mA CC.
• ¿Cuántos dispositivos puedo conectar a un módulo? El AAI143-H53/K4A00 ofrece 16 canales aislados independientemente para conectar múltiples transmisores.
• ¿Soporta comunicación con instrumentación inteligente? Sí, este módulo incluye soporte para protocolo HART sobre la señal de 4-20 mA para comunicación digital.
