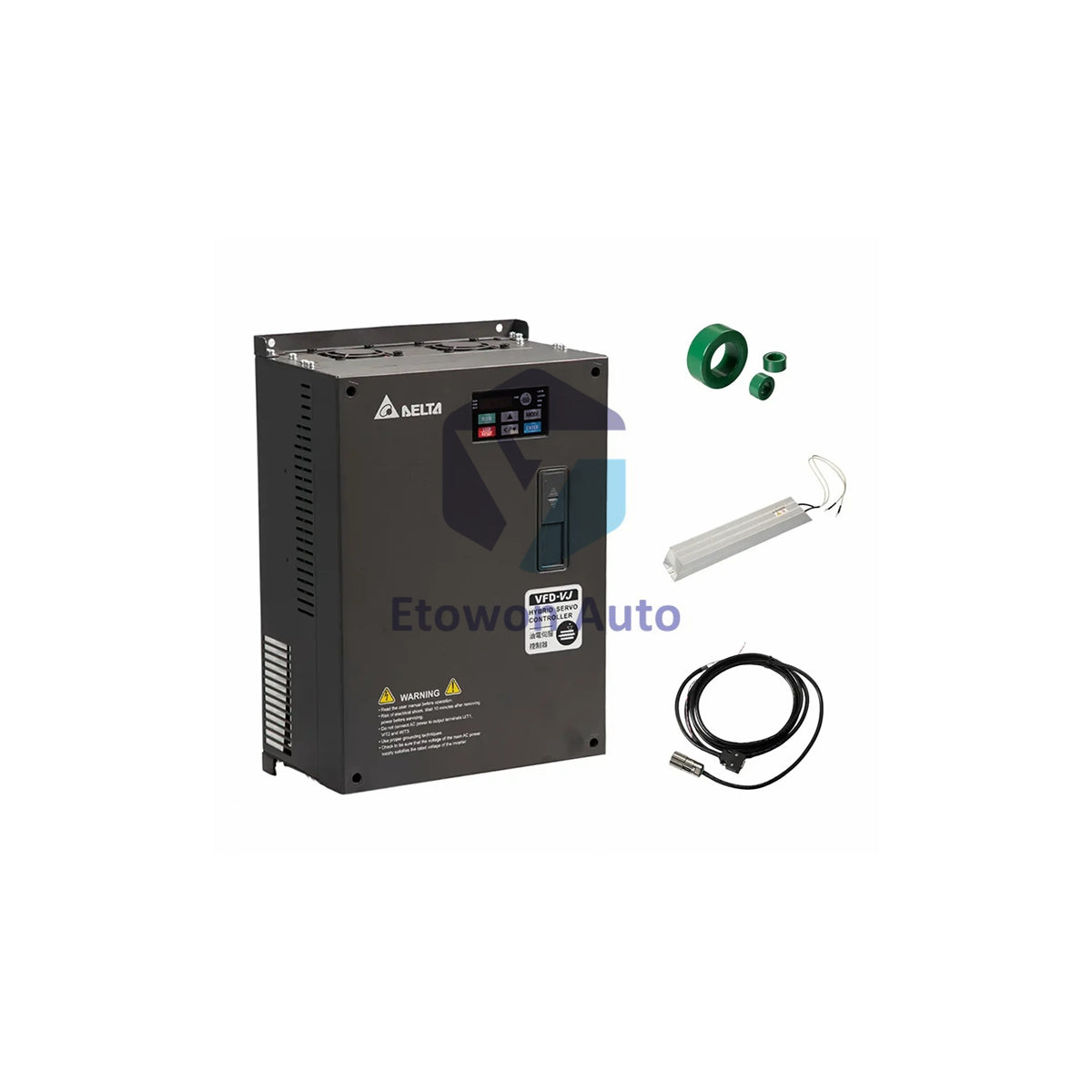

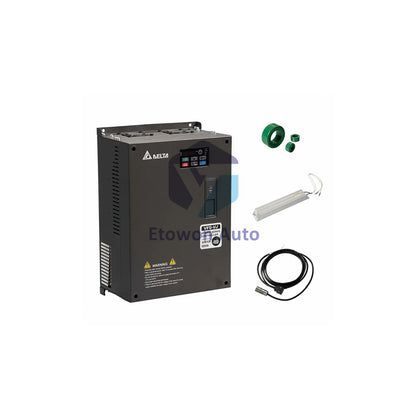

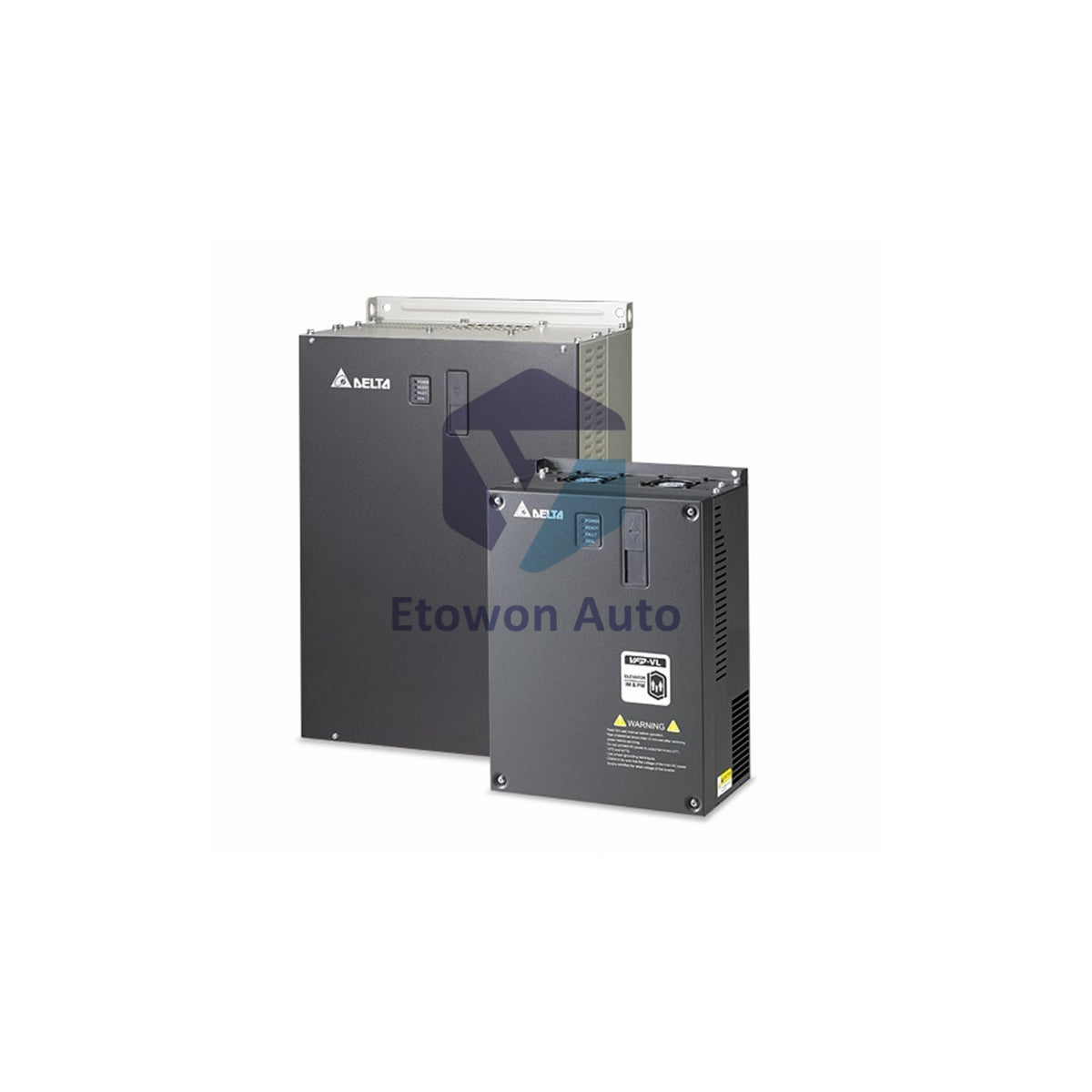

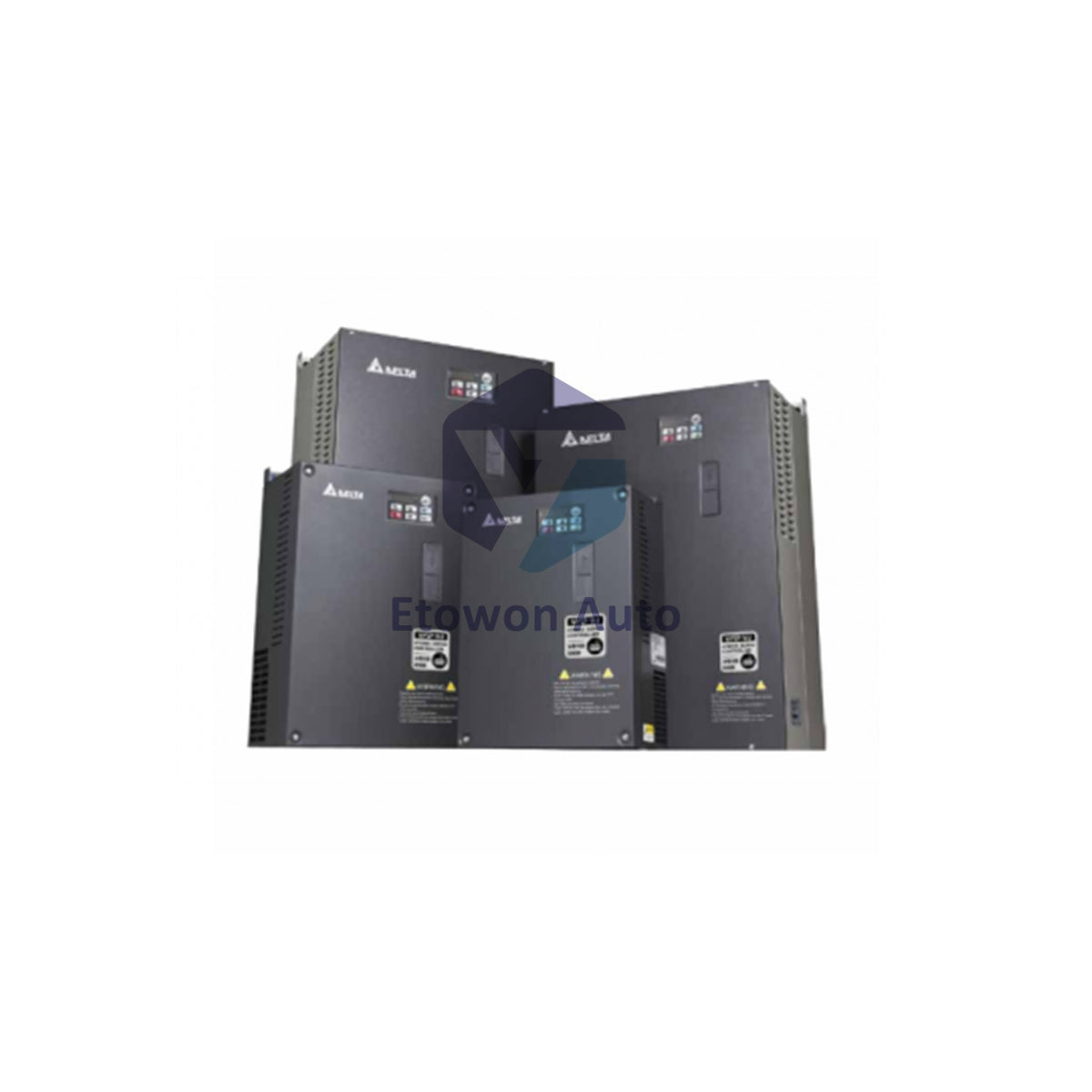

VFD900CP63A-00 Variador de Alta Tensión de 90 kW 104 A para Trabajo Ligero Delta

Variador Delta VFD900CP63A-00 Serie CP2000

El Delta VFD900CP63A-00 es un variador industrial de corriente alterna de alta tensión. Forma parte de la serie CP2000, eficiente en el consumo de energía. Este modelo ofrece una potencia de salida de 125 HP (90 kW). Funciona con sistemas eléctricos trifásicos de 690V. El variador incluye un reactor de corriente continua incorporado para mejorar la calidad de la energía. Su diseño de bastidor tipo E equilibra el rendimiento con la eficiencia en el uso del espacio. Esta unidad es ideal para aplicaciones industriales de media tensión.

Características y Ventajas Principales

• Funcionamiento a Alta Tensión: Entrada de 690V para sistemas eléctricos industriales.
• Eficiencia Energética: Serie CP2000 optimizada para ahorro de energía.
• Reactor de Corriente Continua Incorporado: Mejora el factor de potencia y reduce armónicos.
• Dos Clasificaciones de Corriente: Soporta operación ligera (104A) y operación normal (86A).
• Construcción Robusta: Tamaño de bastidor E que garantiza un rendimiento confiable.

Especificaciones Técnicas Completas

• Fabricante: Delta
• Modelo: VFD900CP63A-00
• Serie: CP2000
• Voltaje de Entrada: 690V - 3 fases
• Potencia Nominal: 125 HP (90 kW)
• Corriente para Servicio Ligero: 104 A
• Corriente para Servicio Normal: 86 A
• Tamaño del Bastidor: E
• Grado de Protección: IP00 (bastidor abierto)
• Filtro EMC Incorporado: No
• Chopper de Frenado Incorporado: No
• Reactor de Corriente Continua Incorporado: Sí
• Peso: 134.2 libras (60.9 kg)
• Dimensiones: 11.81" x 14.57" x 23.19" (300mm x 370mm x 589mm)
• Método de Refrigeración: Refrigeración por aire forzado con ventilador interno
• Método de Control: Tecnología avanzada de control vectorial
• Frecuencia Portadora: Rango ajustable de 1 a 16 kHz
• Eficiencia: >97.5% típico a carga nominal
• Temperatura Ambiente: -10°C a 50°C (14°F a 122°F) para operación
• Temperatura de Almacenamiento: -20°C a 65°C (-4°F a 149°F)
• Humedad: 0-90% HR (sin condensación)
• Capacidad de Sobrecarga: 110% durante 60 segundos (servicio normal)
• Frecuencia de Entrada: 50/60 Hz ±5%
• Interfaz de Control: Entradas y salidas digitales y analógicas estándar incluidas

Instalación y Configuración

• Instalar en un gabinete eléctrico adecuado (IP00 requiere protección ambiental completa).
• Asegurar ventilación y espacio suficiente para un flujo de aire adecuado.
• Usar calibres de cable correctos para corrientes de 86-104A.
• Agregar filtro EMC externo si lo requieren las normas de la aplicación.
• Instalar unidad de frenado externa y resistencia para requisitos de frenado dinámico.
• Seguir todos los códigos eléctricos locales y normas de seguridad.

Aplicaciones Típicas

• Sistemas de bombas de alta tensión en plantas de tratamiento de agua.
• Ventiladores y sopladores industriales en fábricas.
• Sistemas transportadores en minería y manejo de materiales.
• Mezcladores y agitadores en plantas de procesamiento químico.
• Sistemas de climatización en grandes edificios industriales.

Preguntas Frecuentes (FAQ)

P: ¿Cuáles son las principales ventajas de operar a 690V?

• R: Los sistemas de 690V usan menor corriente para la misma potencia, reduciendo el tamaño de los cables y las pérdidas en la distribución. Esto es común en sistemas eléctricos europeos e industriales.

P: ¿Este variador tiene capacidad de frenado incorporada?

• R: No. Para aplicaciones que requieren parada o frenado rápido, debe instalarse un chopper y resistencia de frenado externos.

P: ¿Se puede usar este variador en aplicaciones al aire libre?

• R: No. La clasificación IP00 no ofrece protección contra polvo ni humedad. Debe instalarse en un gabinete protector con la clasificación adecuada.
